بی متال کنتاکتور حرارتی سری G اشنایدر LR9G500

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی بی متال کنتاکتور حرارتی سری G اشنایدر کد LR9G500

  • اهداف و کاربرد

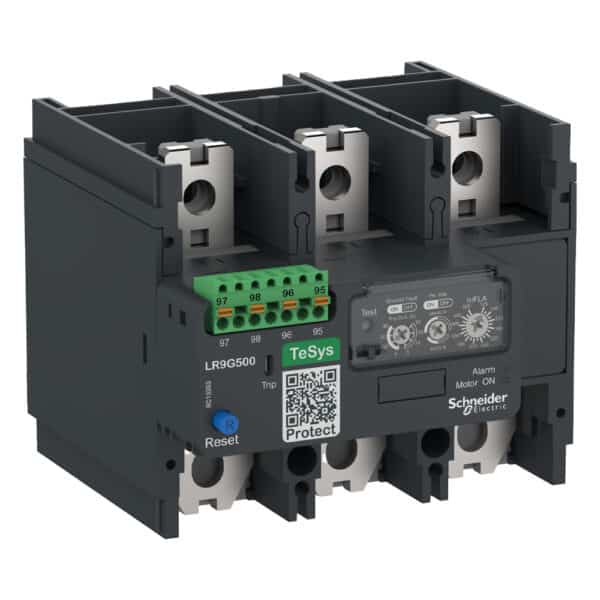

بی‌متال برند اشنایدر کد LR9G500 یکی از انواع بی‌متال‌هایی است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری LR9G شناخته می‌شود. این وسیله یک رله الکترونیکی اضافه بار حرارتی است. این وسیله در رنج تولیدی  TeSys قرار دارد.

کاربرد اختصاصی این بی‌متال تامین حفاظت اضافه بار موتور است.

این بی‌متال در شبکه‌های AC قابل استفاده بوده و در مدارهای کنترل و توزیع به کار گرفته می‌شود.

  • مشخصات ولتاژ

بی‌متال برند اشنایدر کد LR9G500 در شبکه متناوب (AC) به کار گرفته شده و متناسب با فرکانس شبکه در دو رنج 30 تا 60 هرتز و 100 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این وسیله 1000 ولت با فرکانس 50 هرتز یا 60 هرتز تعیین شده است.

این وسیله با ولتاژ کنترل یا مدار کنترل 24 ولت تا 500 ولت در شبکه برق متناوب و ولتاژ 24 تا 250 ولت در برق مستقیم به کار گرفته می‌شود. همچنین بی‌متال LR9G500 قابلیت تحمل ولتاژ ضربه نامی تا 8 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

علاوه بر این مشخصه دیگری نیز برای این وسیله تعریف شده است که به عنوان مقاومت در برابر موج ولتاژ شناخته می‌شود. این مشخصه برای بی‌متال اشنایدر کد LR9G500 برابر 4 کیلوولت تعیین شده است.

  • مشخصات جریان

بی‌متال اشنایدر کد LR9G500 در محدوده جریان حرارتی 125 تا 500 آمپر قابل بهره‌برداری است. این جریان حرارتی که بی‌متال باید موتور را در مقابل آن حفاظت نماید، به وسیله پیچ تنظیم بر روی بدنه دستگاه قابل تنظیم می‌باشد.

جریان حرارتی هوای آزاد معمولی در این بی‌متال برای مدار فرمان برابر 5 آمپر می‌باشد.

  • انواع حفاظت

بی‌متال اشنایدر LR9G500 برای حفاظت از موتور در برابر چند نوع خطا طراحی شده است. این حفاظت‌ها شامل حفاظت در برابر اتصال فاز به زمین، قطعی فاز و فاز نامتقارن می‌شود. هر یک از این حفاظت‌ها بر اساس حساسیت، در مدت زمان‌های مختلفی تغذیه موتور را قطع می‌کنند.

زمان بندی حفاظت‌های این بی‌متال در قسمت جزئیات محصول قابل مشاهده است.

  • مکانیزم کنترل

بی‌متال اشنایدر کد LR9G500 برای کنترل و ریست یا راه اندازی مجدد به دو صورت دستی و اتوماتیک عمل می‌کند.

  • نشانگرها

سیگنال‌دهی این وسیله برای اعلام یا آلارم از طریق نشانگر‌های LED که برای قطع یا تریپ، آلارم و همچنین روشن یا خاموش بودن موتور به صورت جداگانه بر روی دستگاه تعبیه شده است انجام می‌گیرد.

  • دوام

بی‌متال اشنایدر کد LR9G500 بر اساس طول عمر و دوام مکانیکی آن دسته بندی شده است.

دوام مکانیکی این وسیله از سوی شرکت سازنده 7000 سیکل عنوان شده است.

  • اتصالات و نصب

بی‌متال اشنایدر کد LR9G500 را در تابلوهای برق می‌توان بر روی پلیت نصب کرد. علاوه بر پلیت، این بی‌متال قابلیت اتصال مستقیم بر روی کنتاکتور را نیز دارد.

اتصالات این بی‌متال با سیم‌ها و خروجی‌ها به واسطه ترمینال‌های فشاری و حلقه‌ای انجام می‌گیرد. منظور از ترمینال‌های حلقه‌ای همان کابل شو ها یا وایر شوها هستند که به صورت حلقه‌ای بوده و با پیچ بر روی شینه محکم می‌شوند. در مدار قدرت و مدار فرمان که سطح مقطع سیم‌های استفاده شده متفاوت است از ترمینال‌های سایزهای متفاوت و متناسب با سیم‌ها استفاده می‌شود. علاوه بر این، سایز ترمینال‌ها بر اساس نوع سیم اعم از سیم‌های افشان یا نرم یا سیم‌های لاکی و سخت و وجود یا عدم وجود سرسیم یا سرکابل نیز انتخاب می‌شود.

اطلاعات دقیق سایز سیم و ترمینال‌های مناسب برای این بی‌متال در دیتاشیت یا مشخصات محصول قابل مشاهده است.

  • شرایط محیطی

بی‌متال اشنایدر کد LR9G500 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP2X تامین شده است. این درجه برای وجه جلوی این دستگاه می‌باشد.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 60- تا 80+ درجه سانتی‌گراد تعیین شده است.

دمای مجاز برای هوای اطراف دستگاه به صورت جداگانه نیز در محدوده 40- تا 60 درجه سانتی‌گراد مشخص شده است.

سوالات متداول

جزییات محصول

نوع محصول

رله اضافه بار حرارتی الکترونیکی

کاربرد

حفاظت موتور

نوع شبکه

AC

کلاس اضافه بار حرارتی

Class 5E…30E conforming to IEC 60947-4-1

رنج تنظیم حفاظت اضافه بار

125 تا 500 آمپر

فرکانس شبکه

30…60 Hz
100 Hz

دسته بندی اضافه ولتاژ

III

آستانه قطع

1.125 +/- 0.07 In IEC 60947-4-1
In: جریان نامی

نوع حفاظت

حفاظت زمین: 0 تا 1 ثانیه، مدار هشدار
قطعی فاز: 0 تا 4 ثانیه، مدار هشدار
فاز نامتقارن: 0 تا 5 ثانیه، مدار هشدار

سیگنال موضعی

چراغ LED
نشانگر قطع

کنتاکت

1NO + 1NC

جریان حرارتی در هوای آزاد عادی

5 آمپر

ولتاژ مدار کنترل

24 تا 500 ولت AC در60/50 هرتز
24 تا 250 ولت DC

ولتاژ عملیاتی نامی

1000 ولت AC

ولتاژ ضربه

8 کیلوولت

ریست

اتوماتیک و دستی

دوام مکانیکی

7000 سیکل

مقاومت در برابر ولتاژ مواج

4 کیلوولت

تطابق الکترومغناطیسی

EMC
دارای معیارهای تست انتشار A
ایمن در برابر تداخلات مغناطیسی و رادیویی با سطح تست 20 ولت بر متر
دارای تست ایمنی در برابر کاهش یا قطع ولتاژ

اتصالات – ترمینال‌ها

مدار قدرت: سطح مقطع شینه: 10*32 میلی‌متر
مدار قدرت: ترمینال‌های حلقه‌ای (240 میلی‌متر مربع،)
مدار کنترل: ترمینال فشاری 0.2 تا 2.5 میلی‌متر مربع، کابل سخت استاندارد بدون سرکابل
مدار کنترل: ترمینال فشاری 0.25 تا 2.5 میلی‌متر مربع، کابل منعطف با سرکابل
مدار کنترل: ترمینال فشاری، 0.5 تا 1 میلی‌متر مربع با سرکابل

گشتاور محکم شدن

35 نیوتن متر

تکیه گاه نصب

مستقیم روی کنتاکتور
پلیت

استانداردها

EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
UL 60335-1

گواهینامه‌ها

CB Scheme
CCC
cULus
UKCA
ATEX
EU-RO-MR by DNV-GL
EAC

درجه حفاظت IP

IP2X برای وجه جلو

اصول حفاظتی

TH

دمای مناسب محیط برای کار

25- تا 60 درجه سانتی‌گراد

دمای مناسب محیط برای نگهداری یا انبار

60- تا 80 درجه سانتی‌گراد

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد تحت ولتاژ کنترل

تنظیم دما

25- تا 60 درجه سانتی‌گراد

استحکام مکانیکی

لرزش: 6gn در حالت کنتاکتور باز و فرکانس 5 تا 300 هرتز
ضربه: 15gn در زمان 11 میلی‌ثانیه در حالت کنتاکتور بسته

ارتفاع

114 میلی متر

عرض

140 میلی متر

عمق

140 میلی متر

وزن خالص

1.55 کیلوگرم

رنگ

طوسی تیره
