بی متال 0.4 الی 0.63 آمپر اشنایدر LRD04

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی بی متال آمپر اشنایدر LRD04

  • اهداف و کاربرد

بی‌متال برند اشنایدر کد LRD04 یکی از انواع بی‌متال‌هایی است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری LRD شناخته می‌شود. این وسیله یک رله تفاضلی یا دیفرانسیل حرارتی است که بر مبنای افزایش حرارت دو فلز غیر هم جنس با ضرایب انبساط مختلف عمل می‌کند. این وسیله در رنج تولیدی  TeSys و TeSys Deca قرار دارد.

کاربرد اختصاصی این بی متال تامین حفاظت اضافه بار موتور است.

این بی‌متال در شبکه‌های AC و DC قابل استفاده بوده و در مدارهای کنترل و توزیع به کار گرفته می‌شود.

  • مشخصات ولتاژ

بی‌متال برند اشنایدر کد LRD04 در شبکه متناوب (AC) و مستقیم (DC) به کار گرفته شده و متناسب با فرکانس شبکه 0 تا 400 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این وسیله 690 ولت با همین فرکانس در مدارهای قدرت می‌باشد.

این وسیله با ولتاژ عایق نامی 600 ولت تا 690 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این وسیله اتفاق نمی‌افتد. همچنین بی‌متال LRD04 قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان

بی‌متال اشنایدر کد LRD04 در محدوده جریان حرارتی 0.4 تا 0.63 آمپر قابل بهره‌برداری است. این جریان حرارتی که بی‌متال باید موتور را در مقابل آن حفاظت نماید، به وسیله پیچ تنظیم بر روی بدنه دستگاه قابل تنظیم می‌باشد. جریان مجاز این وسیله در شبکه متناوب و در ولتاژ 120 ولت برابر 3 آمپر و در برق مستقیم و ولتاژ 125 ولت برابر 0.22 آمپر است. این مقادیر برای مدار فرمان برقرار است.

جریان حرارتی هوای آزاد معمولی در این بی‌متال برای مدار فرمان برابر 5 آمپر می‌باشد.

  • مکانیزم کنترل

بی‌متال اشنایدر کد LRD04 دارای امکانات کنترلی برای حالت‌های مختلفی است که در هنگام عملکرد آن مورد نیاز است.

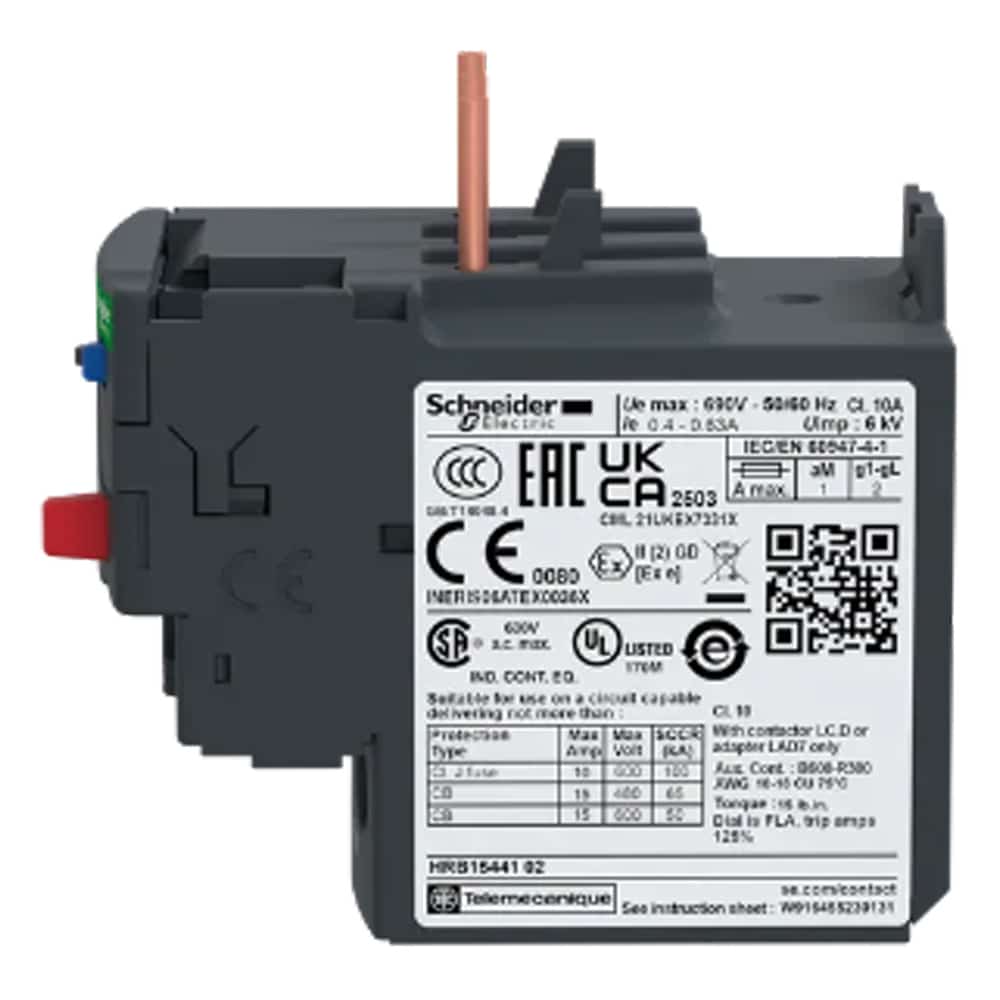

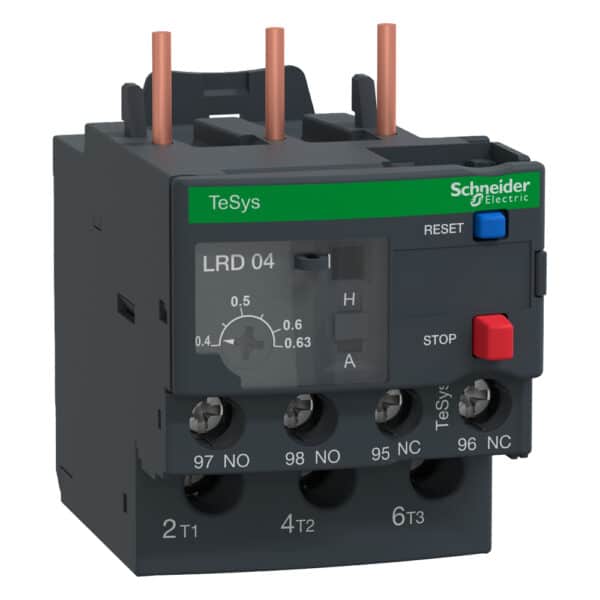

این وسیله دارای دو عدد پوش‌باتن برای انجام اعمال کنترلی نظیر ریست کردن و متوقف کردن آن است.

پوش باتن قرمز رنگ برای توقف (استوپ) و پوش باتن آبی رنگ برای ریست کردن بی‌متال مورد استفاده قرار می‌گیرند.

  • سازگاری

بی‌متال اشنایدر کد LRD04 با محصولات هم رنج خود که از نظر ولتاژ و سطح عایقی متناسب هستند سازگار است. این وسیله با کنتاتورهای اشنایدر نام برده در ردیف زیر قابل استفاده و بهره‌برداری می‌باشد.

LC1D25
LC1D38
LC1D32
LC1D18
LC1D12
LC1D09

  • اتصالات و نصب

بی‌متال اشنایدر کد LRD04 را در تابلوهای برق می‌توان بر روی ریل یا پلیت نصب کرد. نصب این وسیله بر روی تکیه‌گاه‌های گفته شده به وسیله لوازم خاصی که با بدنه و طراحی بی‌متال متناسب است انجام می‌گیرد.

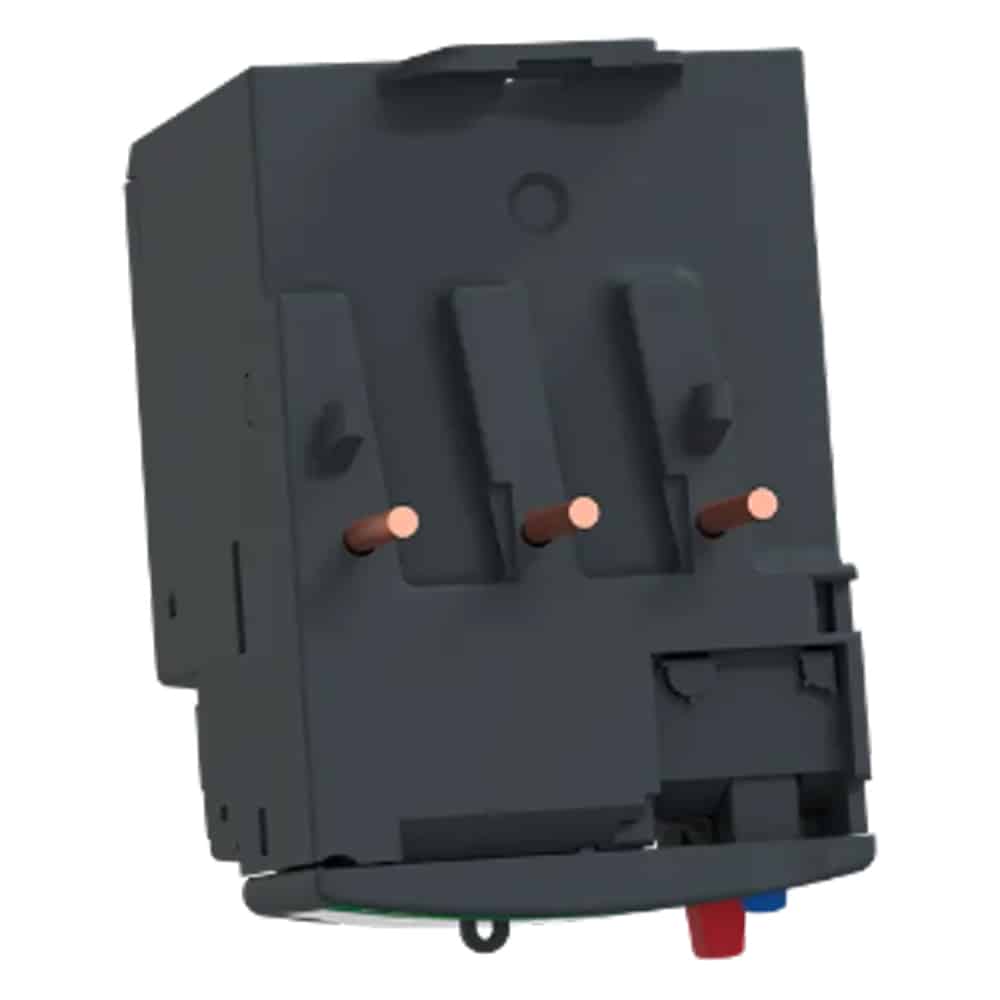

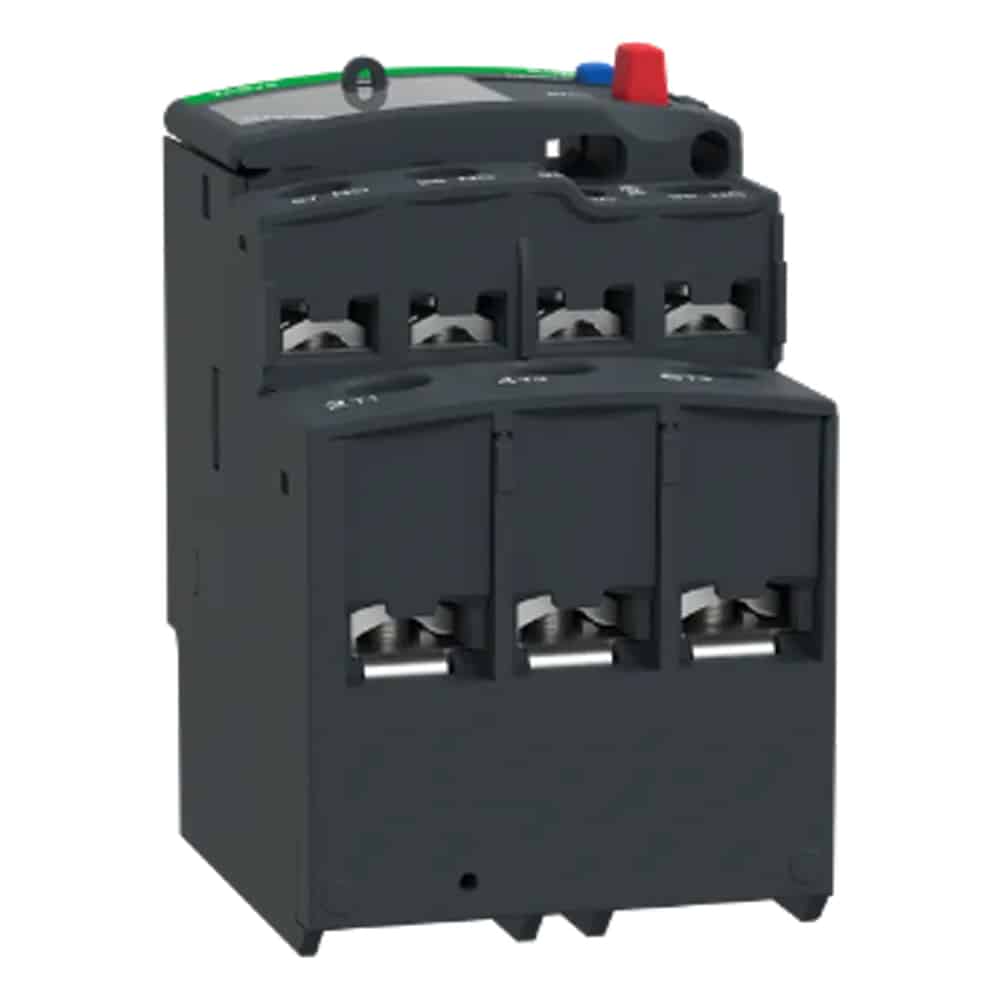

اتصالات این بی‌متال با سیم‌ها و خروجی‌ها به واسطه ترمینال‌های گیره پیچی انجام می‌گیرد. در مدار قدرت و مدار فرمان که سطح مقطع سیم‌های استفاده شده متفاوت است از ترمینال‌های سایزهای متفاوت و متناسب با سیم‌ها استفاده می‌شود. علاوه بر این، سایز ترمینال‌ها بر اساس نوع سیم اعم از سیم‌های افشان یا نرم یا سیم‌های لاکی و سخت و وجود یا عدم وجود سرسیم یا سرکابل نیز انتخاب می‌شود.

اطلاعات دقیق سایز سیم و ترمینال‌های مناسب برای این بی‌متال در دیتاشیت یا مشخصات محصول قابل مشاهده است.

  • شرایط محیطی

بی‌متال اشنایدر کد LRD04 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 20- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 60- تا 70+ درجه سانتی‌گراد تعیین شده است.

سوالات متداول

جزییات محصول

نوع محصول

رله دیفرانسیل اضافه بار حرارتی

کاربرد

حفاظت موتور

سازگاری

LC1D25
LC1D38
LC1D32
LC1D18
LC1D12
LC1D09

نوع شبکه

AC
DC

کلاس اضافه بار حرارتی

Class 10A IEC 60947-4-1

رنج تنظیم حفاظت اضافه بار

0.4…0.63 A

ولتاژ عایقی نامی

مدار قدرت: 600 ولت بر اساس گواهینامه CSA و UL
مدار قدرت: 690 ولت بر اساس استاندارد IEC 60947-4-1

فرکانس شبکه

0 تا 400 هرتز

تکیه‌گاه نصب

پلیت، با لوازم خاص
ریل، با لوازم خاص
زیر کنتاکتور

آستانه تحریک

1.14 +/- 0.06 Ir IEC 60947-4-1
Ir: جریان اضافه بار حرارتی

کنتاکت‌های کمکی

1NO + 1NC

جریان حرارتی در هوای آزاد عادی

5 آمپر در مدار فرمان

جریان مجاز

3 آمپر در 120 ولت، AC-15، مدار فرمان
0.22 آمپر در 125 ولت، DC-13، مدار فرمان

ولتاژ عملیاتی نامی

690 ولت AC در فرکانس 0 تا 400 هرتز

فیوزهای مرتبط

نوع 4gG آمپر برای مدار فرمان
نوع 4BS آمپر برای مدار فرمان

ولتاژ ایمپالس یا ضربه

6 کیلوولت

حساسیت خطای فاز

جریان تحریک 130 درصد جریان بار در دو فاز

نوع کنترل

پوش باتن قرمز برای استپ
پوش باتن آبی برای ریست

اتصالات و ترمینال‌ها

مدار کنترل، ترمینال گیره پیچی 1 تا 2.5 میلی‌متر مربع، سیم منعطف بدون سرسیم
مدار کنترل، ترمینال گیره پیچی 1 تا 2.5 میلی‌متر مربع، سیم منعطف با سرسیم
مدار کنترل، ترمینال گیره پیچی 1 تا 2.5 میلی‌متر مربع، سیم سخت بدون سرسیم
مدار قدرت، ترمینال گیره پیچی 1.5 تا 10 میلی‌متر مربع، سیم منعطف بدون سرسیم
مدار قدرت، ترمینال گیره پیچی 1 تا 4 میلی‌متر مربع، سیم منعطف با سرسیم
مدار قدرت، ترمینال گیره پیچی 1 تا 6 میلی‌متر مربع، سیم سخت بدون سرسیم

گشتاور محکم شدن

1.7 نیوتن متر

ارتفاع

66 میلی متر

عرض

45 میلی متر

عمق

70 میلی متر

وزن خالص

0.124 کیلوگرم

مقاومت آب و هوایی

IACS E10

درجه حفاظت IP

IP20 مطابق با استاندارد IEC 60529

دمای مناسب محیط حین کار

20- تا 60 درجه سانتی‌گراد

دمای مناسب محیط برای نگهداری یا انبار

60- تا 70 درجه سانتی‌گراد

مقاومت حریق

V1 conforming to UL 94

استحکام مکانیکی

لرزش: 6Gn IEC 60068-2-6
ضربه: 15Gn for 11 ms IEC 60068-2-7

مقاومت عایقی

1.89kV 50 Hz IEC 60947-1

استانداردها

EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495

گواهینامه‌ها

IEC
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA
