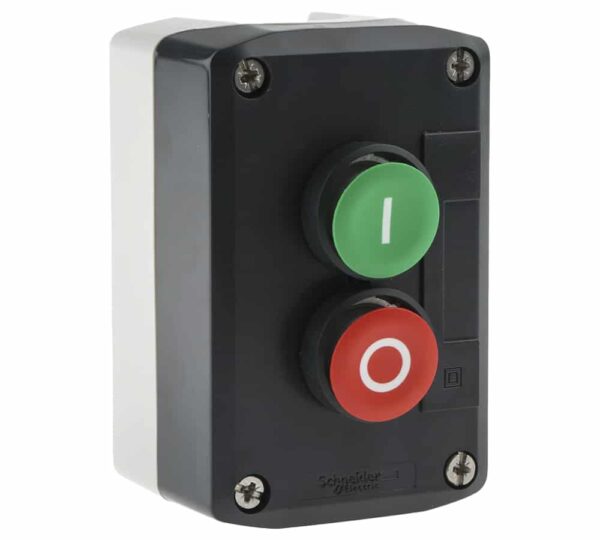

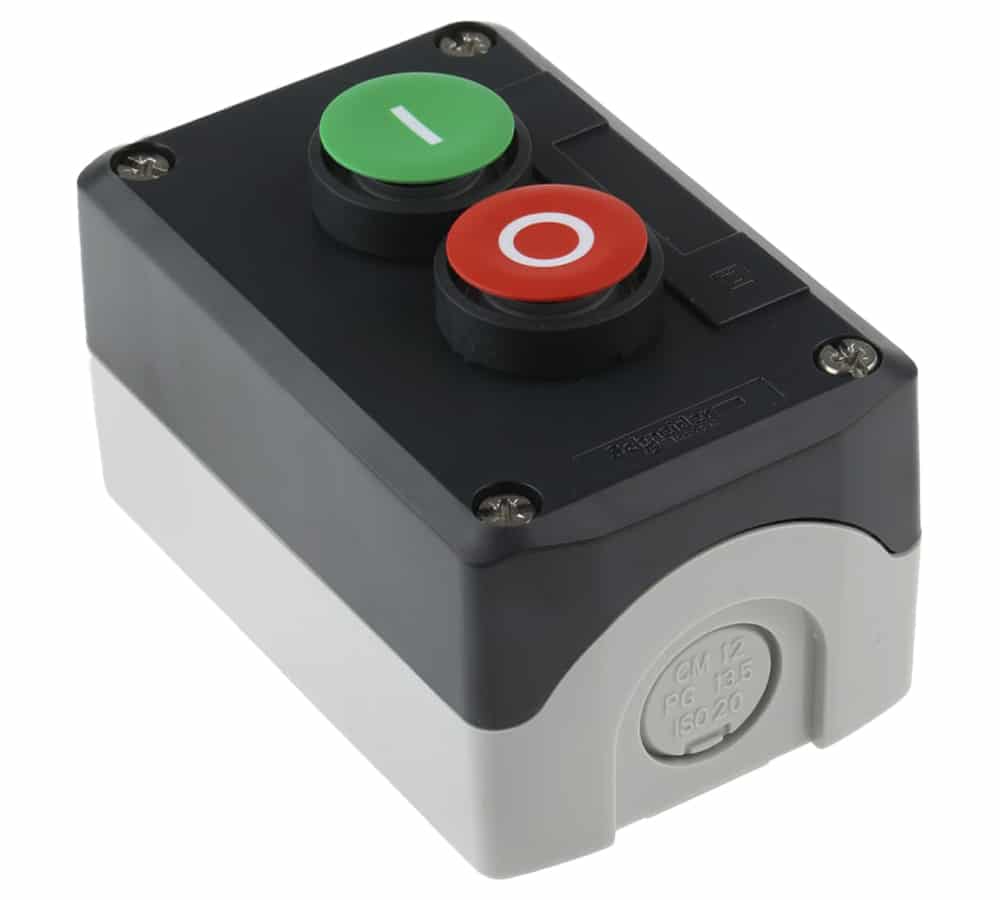

جعبه فرمان با شستی استارت و استوپ اشنایدر کد XALD213

ویژگی‌های فنی جعبه فرمان اشنایدر کد XALD213

• اهداف و کاربرد

جعبه شستی‌های اشنایدر کد XALD213 دارای نام اختصاری XALD هستند و در صنعت به عنوان جعبه شستی استارت استوپ شناخته می‌شوند. این وسیله شامل پوش باتن‌های جداگانه استارت و استوپ است که در یک محفظه پلاستیکی و محکم تعبیه شده و تنها قسمت قابل لمس شستی‌ها بیرون می‌ماند. به عبارتی دیگر نوع قرار گیری شستی‌ها درون محفظه به صورت Flush می‌باشد که بجز قسمت‌های قابل لمس، سایر قسمت‌ها در حفاظت کامل هستند. هدف اصلی از تولید این وسیله، استفاده از آن در محیط‌های پر تنش و در معرض ضربات محکم است. در واقع این جعبه نوعی حفاظت قوی را در برابر ضربات محکم تامین می‌کند. بنا بر این شستی‌های تعبیه شده از ضربات و لرزش‌ها در امان خواهند بود.

از دیگر مزایای این وسیله قابلیت نصب آن بر روی سطوح مختلف در کارگاه‌ها یا بدنه خود دستگاه‌ها و ماشین‌آلات صنعتی است که استفاده از آن را سهولت می‌بخشد.

• مشخصات شستی

مکانیزم فشار و عملکرد پوش باتن‌های جعبه شستی XALD213 به صورت برگشت‌پذیر می‌باشد. به این صورت که با هر بار فشار دادن شستی و برداشتن فشار از روی آن، شستی توسط نیروی فنر به حالت اولیه خود برمی‌گردد.

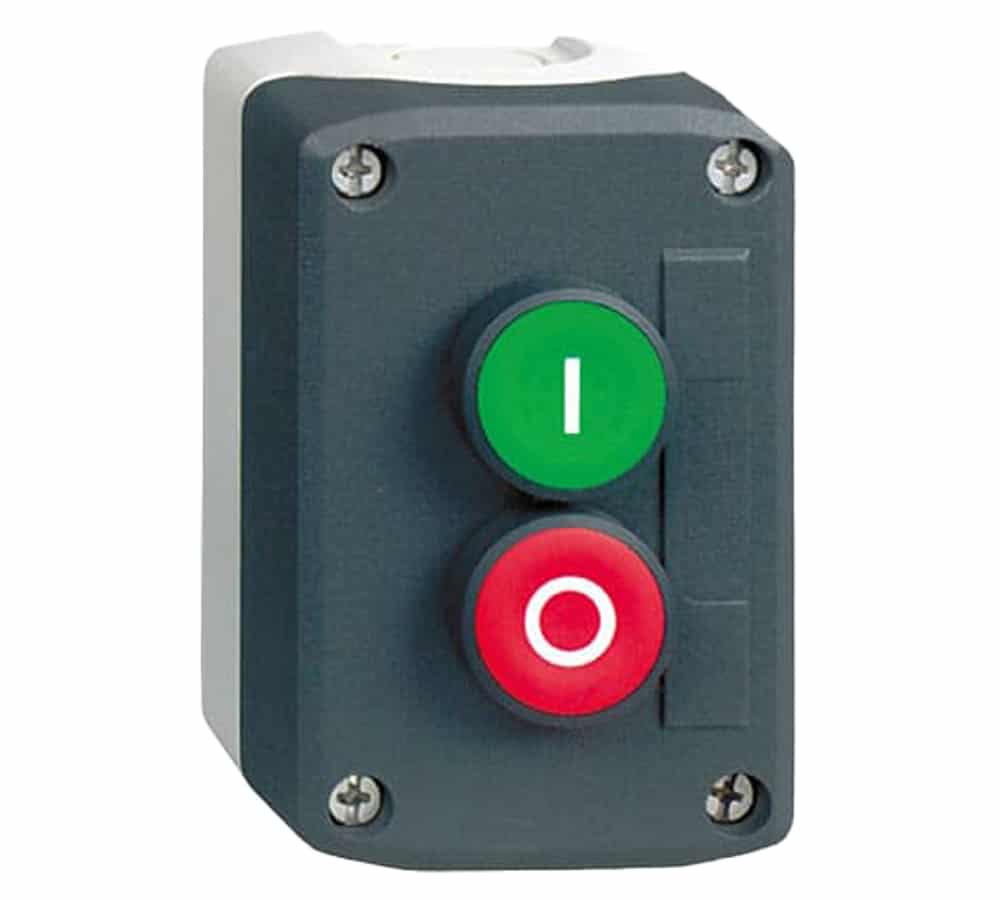

این وسیله که یک پوش باتن به رنگ سبز و یک پوش باتن به رنگ قرمز بر روی آن تعبیه شده است دارای کاربرد دوگانه استارت و استوپ است. شستی سبز رنگ برای استارت بوده و با علامت (I) و شستی قرمز برای استوپ و با علامت (O) مشخص است.

از پوش باتن‌های سبز برای انجام عملیات عادی یا راه‌اندازی قسمتی از مدار که در مواقع عادی و به غیر از موارد اضطراری و غیر طبیعی باید فعال شوند استفاده می‌شود. پوش باتن قرمز نیز با هدف صدور فرمان قطع در مدار و تشخیص شستی مربوط به حالت‌های اضطراری و غیرعادی و فرمان قطع در نظر گرفته شده است.

• مشخصات بدنه

بدنه جعبه شستی XALD213 از پلی کربنات است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد. رنگ پایه محفظه آن طوسی روشن و کاور آن طوسی تیره است.

قطر شستی‌های این جعبه شستی 22 میلی‌متر است.

• کنتاکت‌ها و ترمینال‌ها

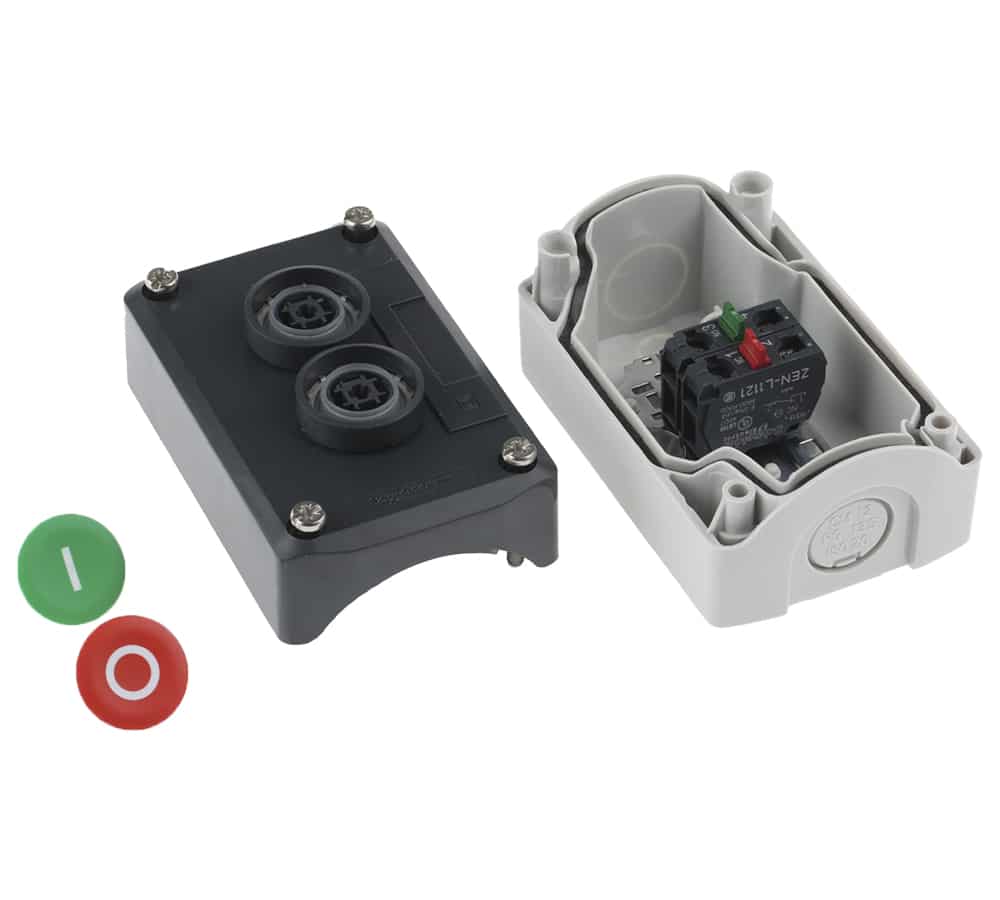

‌ جعبه شستی اشنایدر کد XALD213 دارای دو شستی استارت و استوپ است. شستی استارت دارای کنتاکت‌ باز (NO: Normally Open) با تر مینال‌های شماره 3 و 4 و شستی استوپ دارای یک جفت کنتاکت  بسته عادی (NC: Normally Close) با ترمینال‌های شماره 21 و 22 است که بنا به نیاز و کاربرد مورد استفاده قرار می‌گیرند.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند.

جنس کنتاکت‌ها در پوش باتن‌های این جعبه از آلیاژ نقره (نیکل و نقره) می‌باشد.

• مشخصات ولتاژ و جریان

ولتاژ عایقی پوش باتن‌ها در جعبه شستی XALD213 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

ولتاژ ضربه قابل تحمل نیز برای این وسیله 6 کیلوولت تعیین شده است.

این وسیله در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری یا عملیاتی پوش باتن‌های این جعبه شستی‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

• مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

• دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XALD213 تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است.

• مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

جعبه شستی اشنایدر کد XALD213 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شود. درجه‌های حفاظت IP66، IP67، IP69 و IP69K  برای محافظت این وسیله برقرار است.

از نظر حفاظت در برابر ضربات نیز با درجه حفاظتی IK03 تامین شده است.
