ویژگی‌های فنی جعبه فرمان اشنایدر کد XALK178E

  • اهداف و کاربرد

جعبه شستی‌های اشنایدر کد XALK178E دارای نام اختصاری XALK هستند و در صنعت به عنوان جعبه شستی اضطراری یا قارچی شناخته می‌شوند. این وسیله شامل پوش باتن قارچی است که در یک محفظه پلاستیکی و محکم تعبیه شده و تنها قسمت قابل لمس شستی‌ بیرون می‌ماند. به عبارتی دیگر نوع قرار گیری شستی درون محفظه به صورت Flush می‌باشد که بجز قسمت‌های قابل لمس، سایر قسمت‌ها در حفاظت کامل هستند. هدف اصلی از تولید این وسیله، استفاده از آن در محیط‌های پر تنش و در معرض ضربات محکم است. در واقع این جعبه نوعی حفاظت قوی را در برابر ضربات محکم تامین می‌کند. بنا بر این شستی تعبیه شده از ضربات و لرزش‌ها در امان خواهد بود. از شستی‌های قارچی برای توقف اضطراری و عملکرد سریع استفاده می‌شود.

در کاربری‌ها و صنایعی مانند ماشین های تولید ساده و انبوه، منسوجات، بسته بندی، جابجایی سیستم های بالابر کوچک، کنترل درب‌ها، کرکره های غلتکی، دریچه های دود و … استفاده‌های فراوانی از این نوع وسیله می‌شود.

از دیگر مزایای این وسیله قابلیت نصب آن بر روی سطوح مختلف در کارگاه‌ها یا بدنه خود دستگاه‌ها و ماشین‌آلات صنعتی است که استفاده از آن را سهولت می‌بخشد.

  • مشخصات شستی

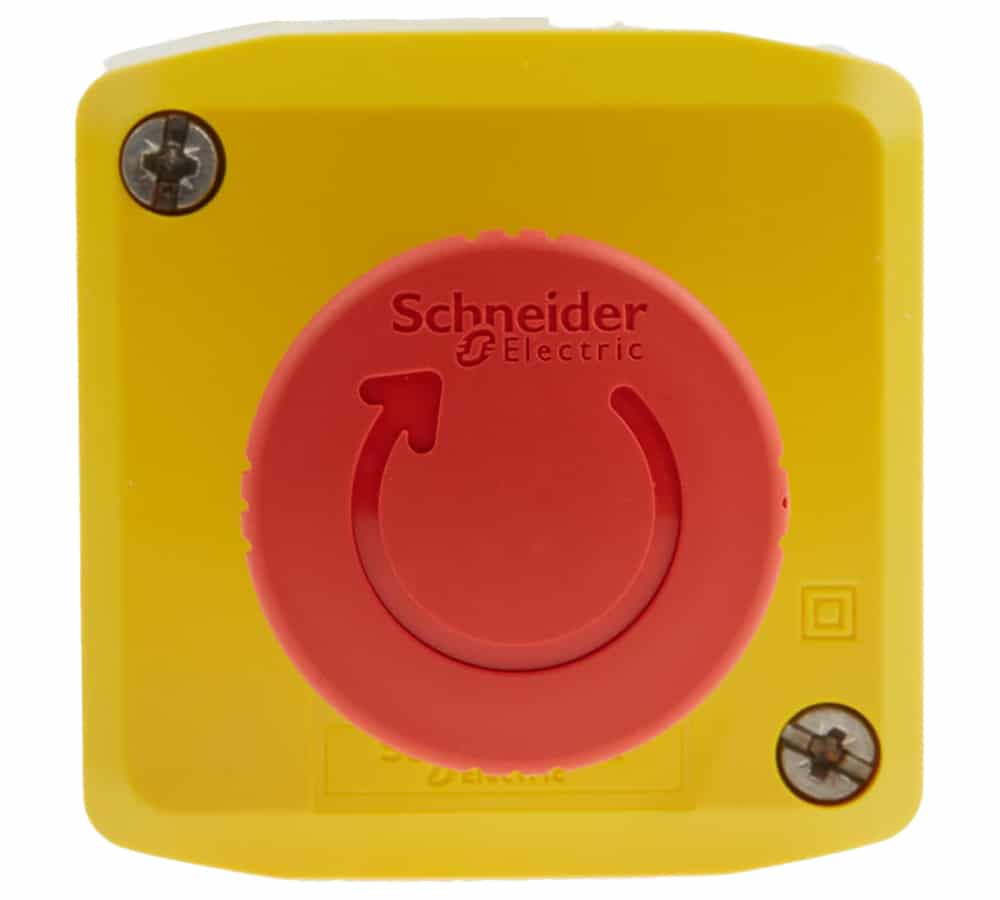

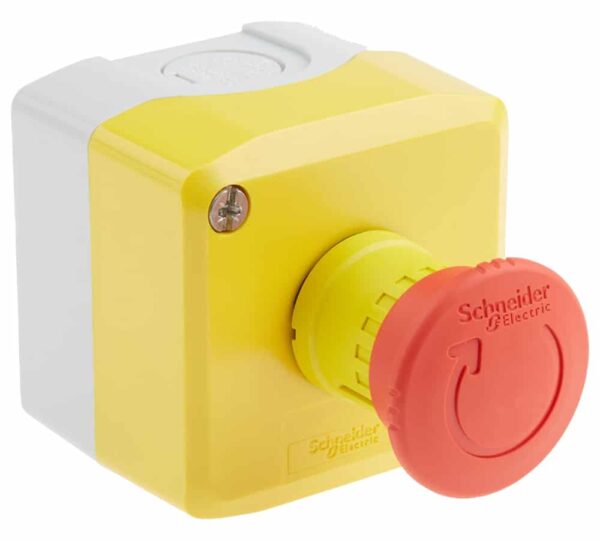

جعبه شستی XALK178E که یک پوش باتن قارچی به رنگ قرمز بر روی آن تعبیه شده است دارای کاربرد تک گانه استوپ است. این شستی برگشت‌پذیر نبوده و با هر بار فشار یا عمل تحریک در حالت قطع قفل می‌شود. برای آزاد کردن آن از مکانیزم چرخش شستی که جهت آن بر روی شستی مشخص شده است استفاده می‌شود.

  • مشخصات بدنه

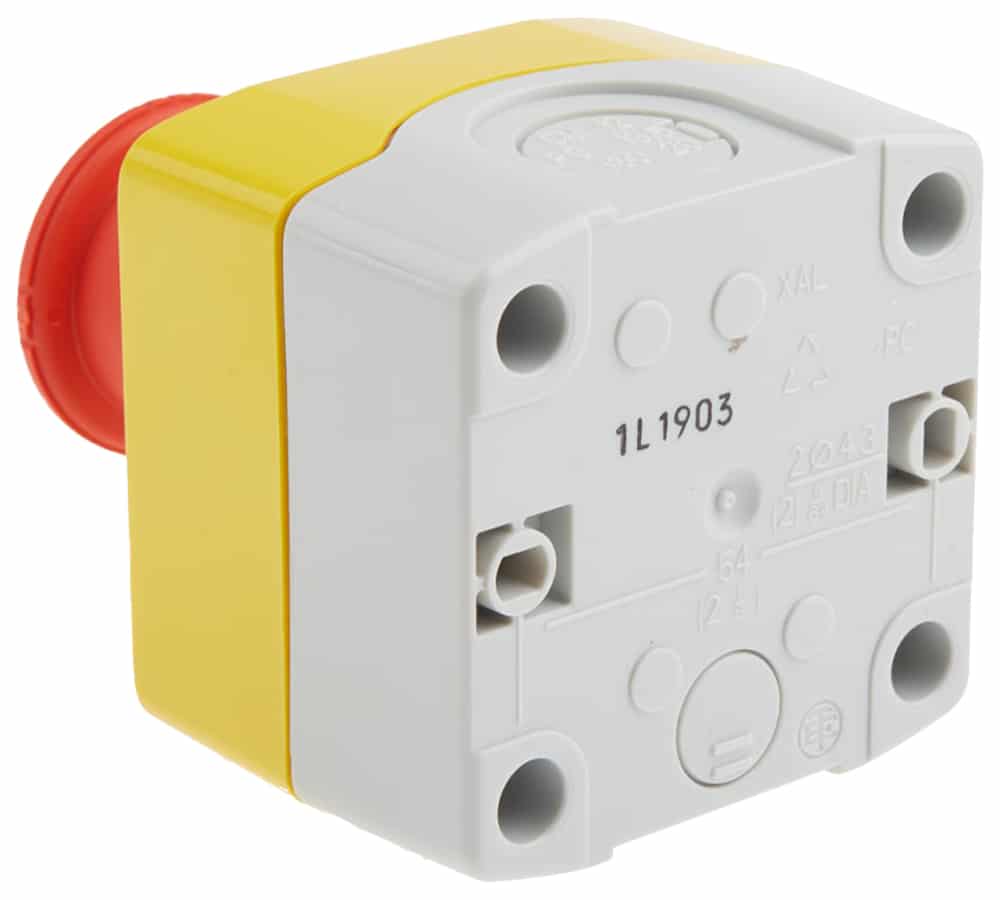

بدنه جعبه شستی XALK178E از پلی کربنات است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد. رنگ پایه محفظه آن طوسی روشن و کاور آن زرد است.

قطر شستی‌ این جعبه شستی 22 میلی‌متر است.

  • کنتاکت‌ها و ترمینال‌ها

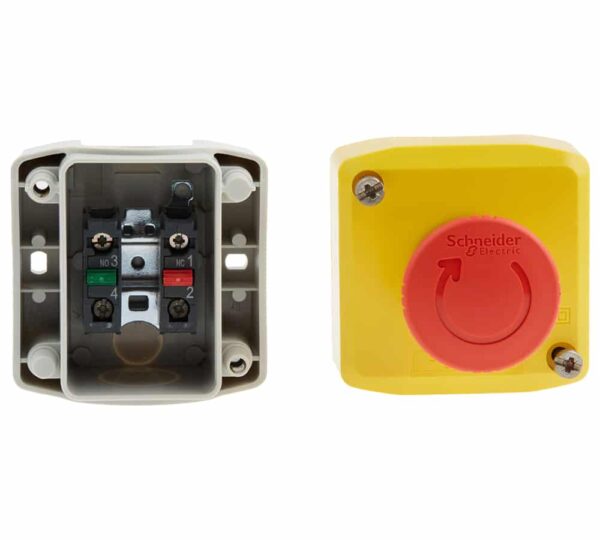

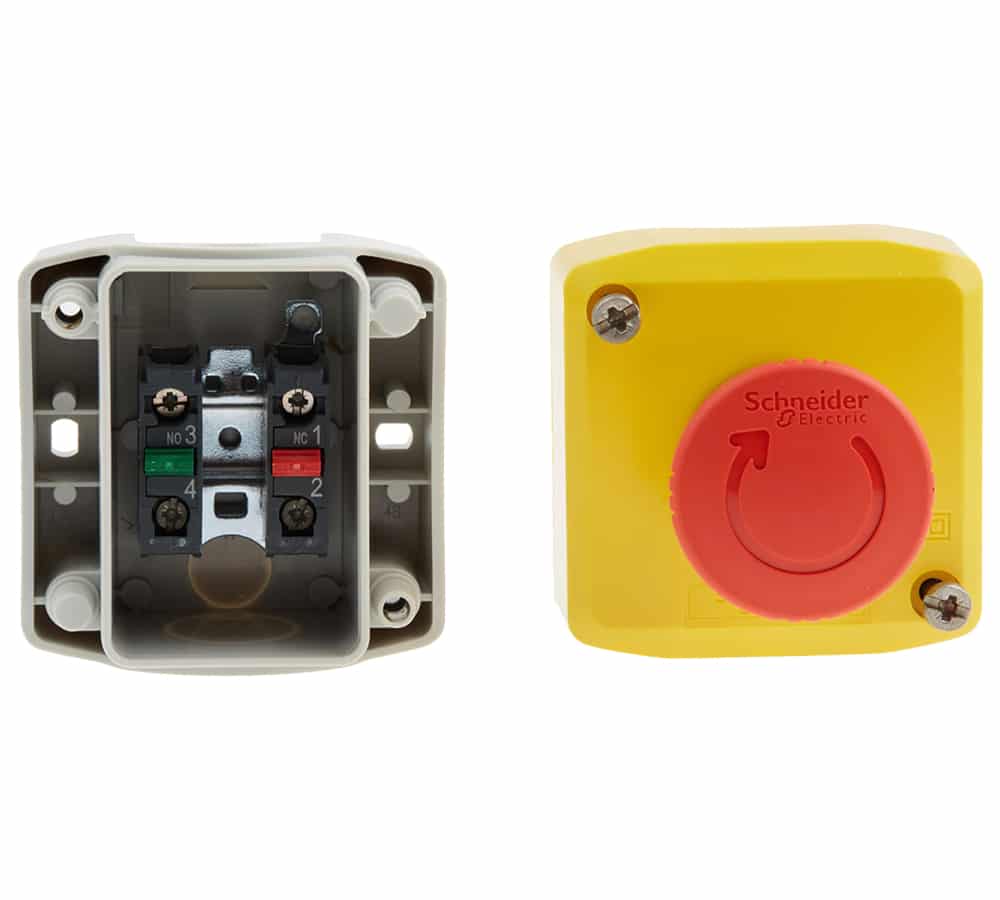

‌ جعبه شستی اشنایدر کد XALK178E دارای یک شستی استوپ قارچی است. این شستی دارای کنتاکت‌ بسته (NC: Normally Closed) با تر مینال‌های شماره 1 و 2 می‌باشد.

ترمینال‌های این پوش باتن که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند.

جنس کنتاکت‌ها در پوش باتن‌ این جعبه از آلیاژ نقره (نیکل و نقره) می‌باشد.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی پوش باتن‌ در جعبه شستی XALK178E برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

ولتاژ ضربه قابل تحمل نیز برای این وسیله 6 کیلوولت تعیین شده است.

این وسیله در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری یا عملیاتی پوش باتن‌های این جعبه شستی‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

  • مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • دوام و سیکل عملکرد

دوام الکتریکی پوش باتن جعبه شستی XALK178E تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 300 هزار سیکل تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

جعبه شستی اشنایدر کد XALK178E در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شود. درجه‌های حفاظت IP66، IP67، IP69 و IP69K  برای محافظت این وسیله برقرار است.

از نظر حفاظت در برابر ضربات نیز دارای درجه حفاظتی IK03 می‌باشد.
