قارچی قفل‌ شو کلیددار اشنایدر XB4BS9445

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

1,050,000تومان

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن XB4BS9445

  • اهداف و کاربرد

پوش باتن‌های XB4BS9445 به عنوان پوش باتن‌ها یا شستی‌های اضطراری یا شستی قارچی شناخته می‌شوند و برای مواقع بروز موارد اضطراری در مدار در نظر گرفته می‌شود. در واقع این پوش باتن‌ها نوعی شستی استپ برای توقف اضطراری مدار به صورت دستی هستند.

این وسیله در صنعت با نام اختصاری XB4  شناخته می‌شوند که از نوع کلید دار قفل شونده می‌باشند. هدف از به کارگیری مکانیزم قفل شوندگی در این نوع پوش باتن‌ها، حصول اطمینان از عدم تغییر وضعیت ناخواسته شستی می‌باشد.

در مواقعی لازم است شستی پس از تحریک شدن و قطع مدار، در همان حالت بماند و هرگونه عملیاتی منجر به بسته شدن دوباره کنتاکت‌های آن نگردد. از این رو نوعی قفل کلید دار بر روی این پوش باتن‌ها تعبیه می‌شود که آن را مهار کند. پس از برطرف شدن مورد اضطراری کلید قابل باز شدن و شستی قابل برگشت به حالت اول است.

  • مشخصات شستی

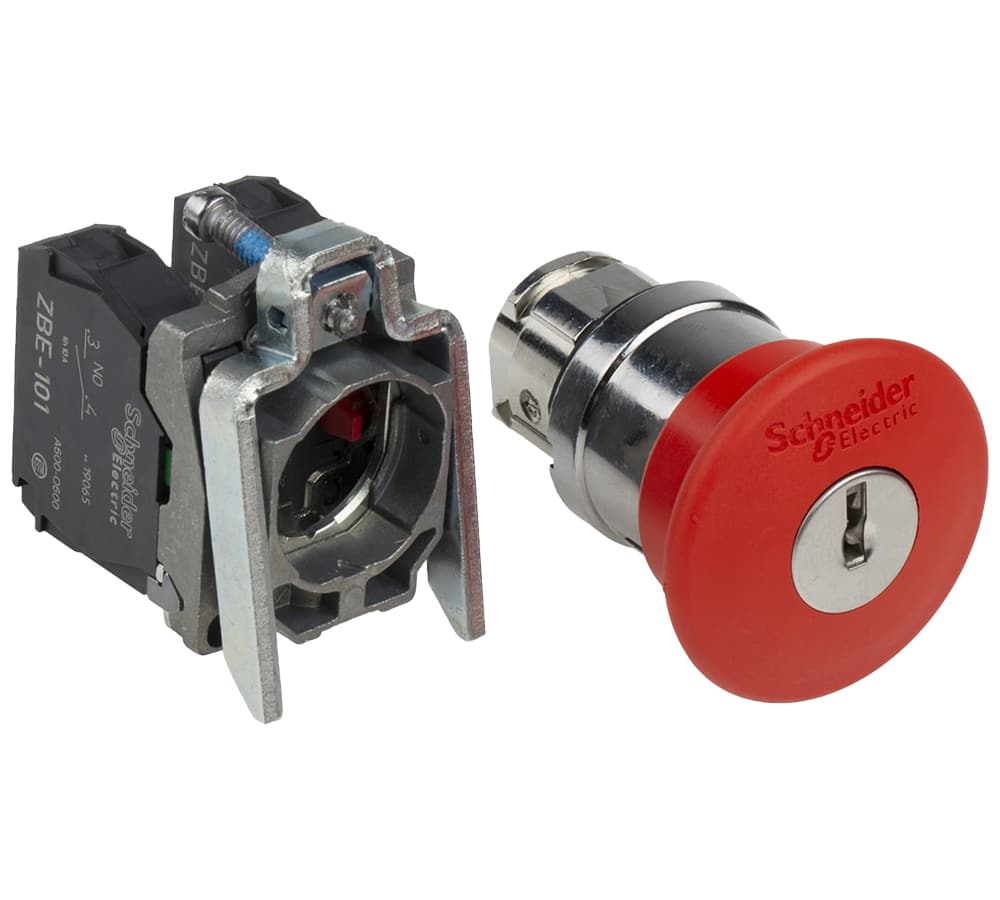

بدنه‌ی پوش باتن XB4BS9445 از جنس فلز با روکش کروم است. شستی آن‌ها نیز به شکل قارچی قرمز رنگ با قطر 40 میلی‌متر است که بدون علامت می‌باشد.

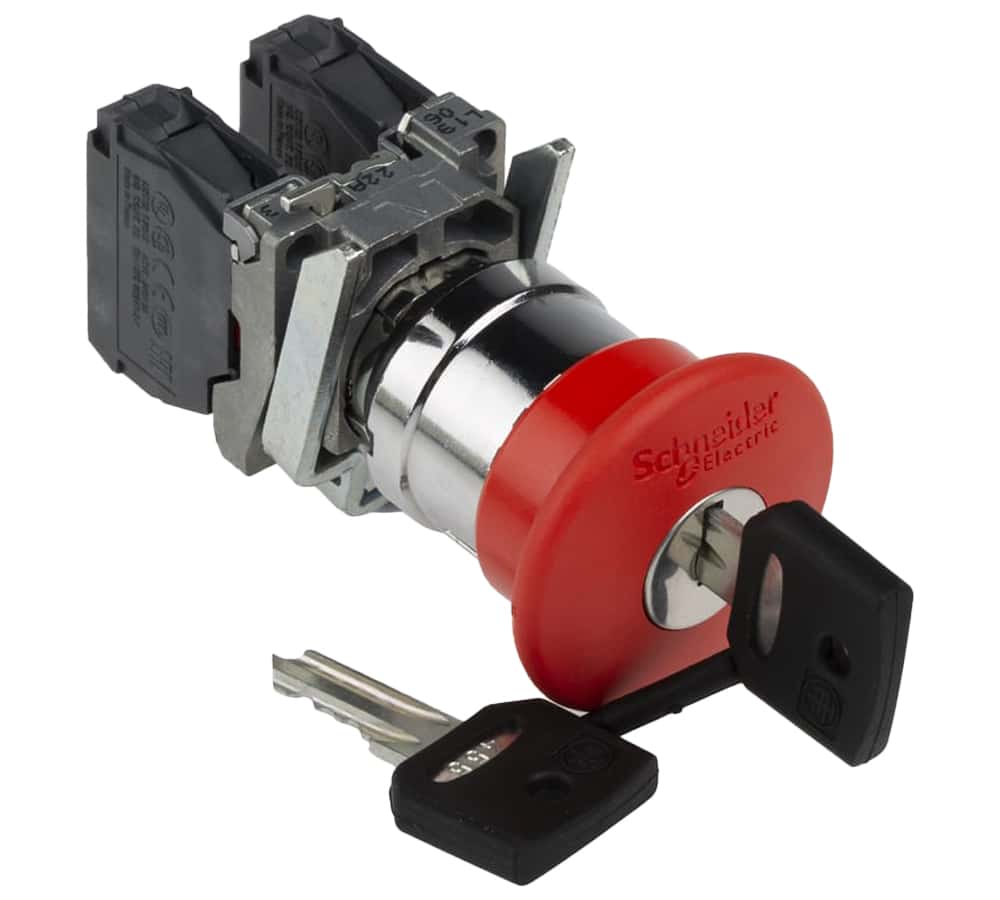

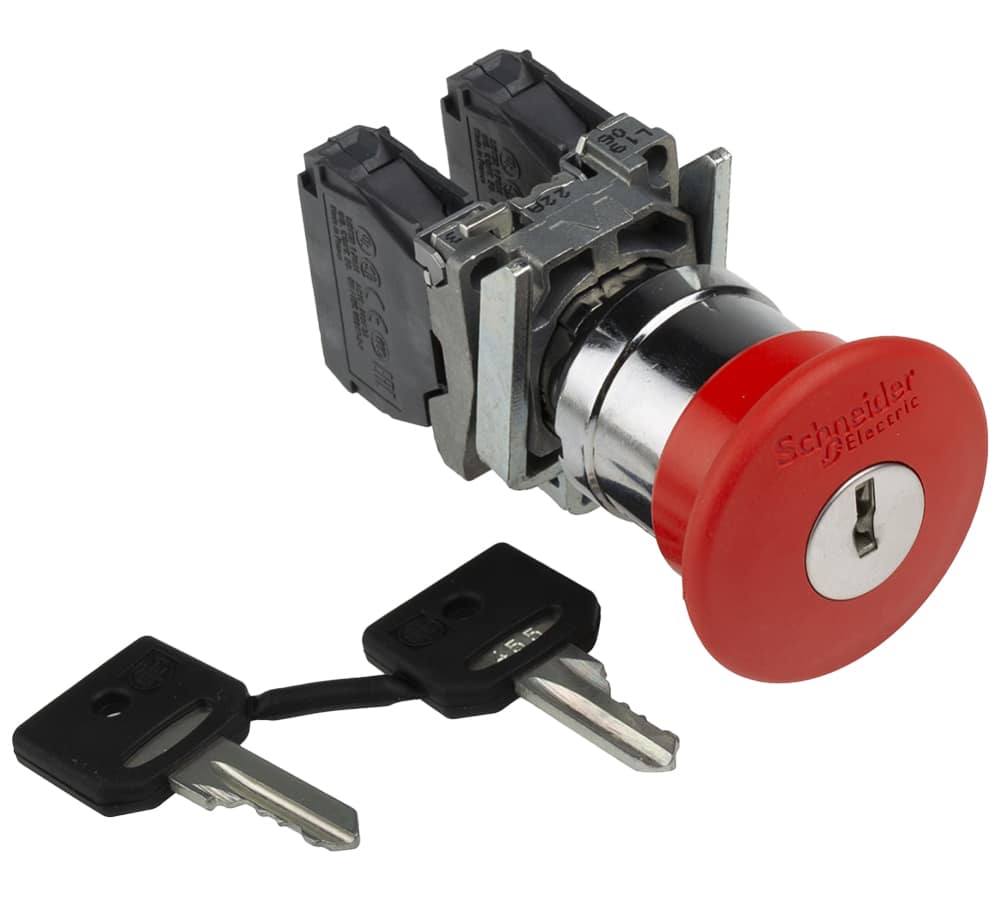

قفل مخصوص این نوع پوش باتن بر روی شستی قارچی آن و درست در مرکز آن جاسازی شده است. این قفل با کلید مخصوص خود قابل باز و بسته شدن است.

  • کنتاکت‌ها و ترمینال‌ها

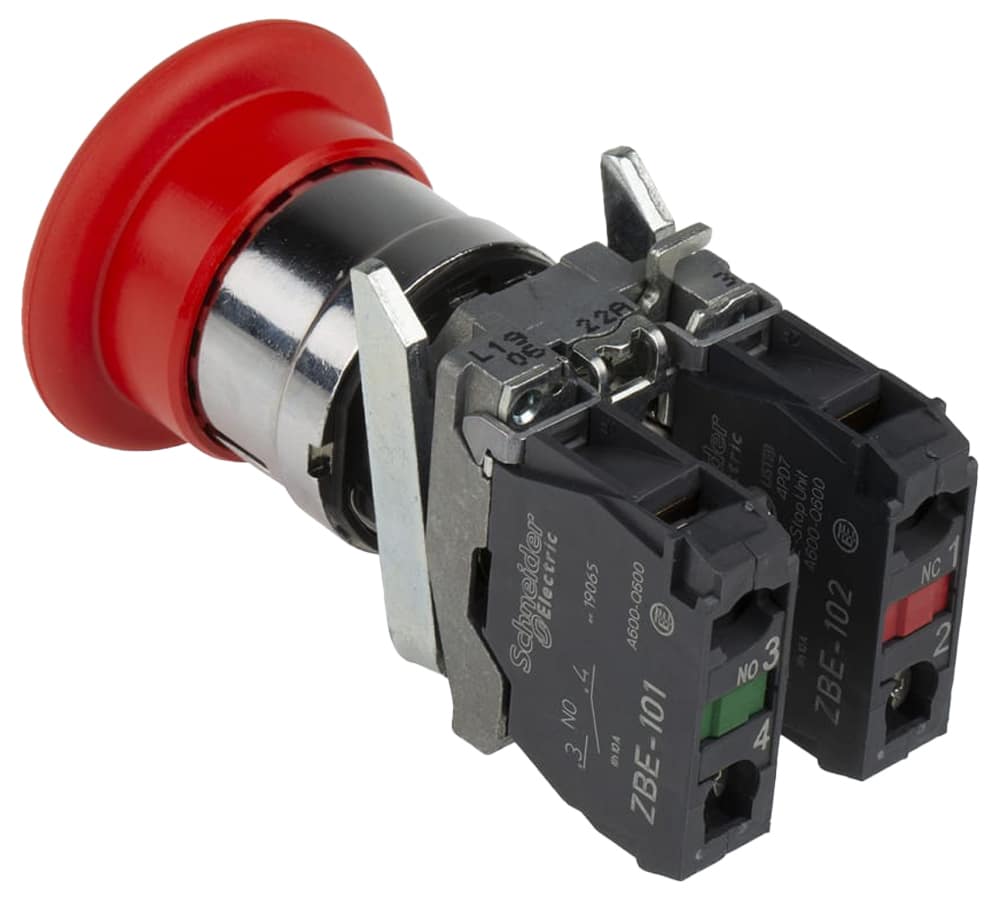

عملیات برقراری تماس بین کنتاکت‌های پوش باتن XB4BS9445 به صورت آرام می‌باشد. این نوع پوش باتن‌ها دارای دو کنتاکت هستند که یکی از آن‌ها برای حالت باز عادی (NO: Normally Open) و دیگری برای حالت بسته عادی (VC: Normally Close) مورد استفاده قرار می‌گیرند. جنس کنتاکت‌ها از نوعی آلیاژ نقره می‌باشد که دارای رسانایی بالایی هستند.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • ابعاد و وزن

ابعاد ظاهری پوش باتن XB4BS9445 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 40 میلی‌متر و عمق آن نیز 104 میلی‌متر است.

وزن خالص این وسیله نیز 0.17 کیلوگرم می‌باشد.

  • مقاومت در برابر فشار

مقاومت این وسیله در برابر فشارهای بالا 7 میلیون پاسکال است. این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است.

  • مشخصات ولتاژ و جریان

پوش باتن‌های XB4BS9445 دارای ولتاژ عایقی 600 ولت هستند. این مقدار بیانگر مقاومت این وسیله در برابر ولتاژهای بالا می‌باشد.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری می‌باشد.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای پوش باتن XB4BS9445 باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است.

این وسیله دارای حفاظت در برابر شوک الکتریکی کلاس یک می‌باشد. در حفاظت کلاس یک، وسیله یا کاربر از طریق عایق سازی و ایجاد سیستم اتصال زمین (ارت) در برابر شوک الکتریکی محافظت می‌شود.

پوش باتن‌های XB4BS9445 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار تولید می‌شوند. درجه‌های حفاظت IP66 ،IP67 ،IP68 ،IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند.

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB4

نوع قطعه

قارچی قفل‌ شو کلید خور

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

گرد

نوع سری

استاندارد

مشخصه کاربری

قسمت قارچی (کلگی) قطر 40 میلی‌متر و بدون چراغ

نوع قفل

Ronis 455

موقعیت بیرون کشیدن کلید

مرکز

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عرض محصول

40 میلی‌متر

عمق محصول

104 میلی‌متر

وزن

170 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

سیکل کاری مکانیکی

300 هزار سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13, 0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15, 3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15, 6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

کلاس حفاظتی در برابر شوک الکتریکی

کلاس 1

استاندارد IP

IP66, IP67, IP69, IP69k

استاندارد ها

CSA C22.2 No 14, EN/IEC 60204-1, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/ISO 13850, IEC 60364-5-53, JIS C8201-1, JIS C8201-5-1, UL 508

گواهی استاندارد محصول

BV, CSA, DNV, GL, LROS, UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

80 عدد
