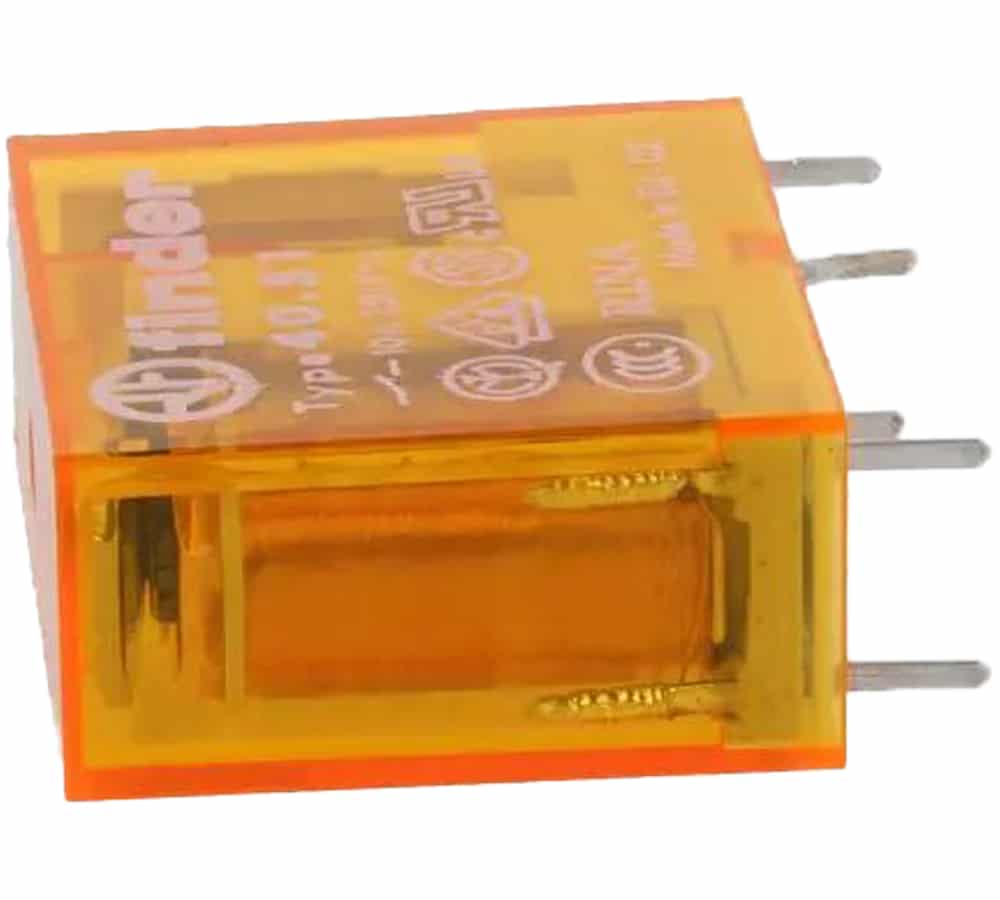

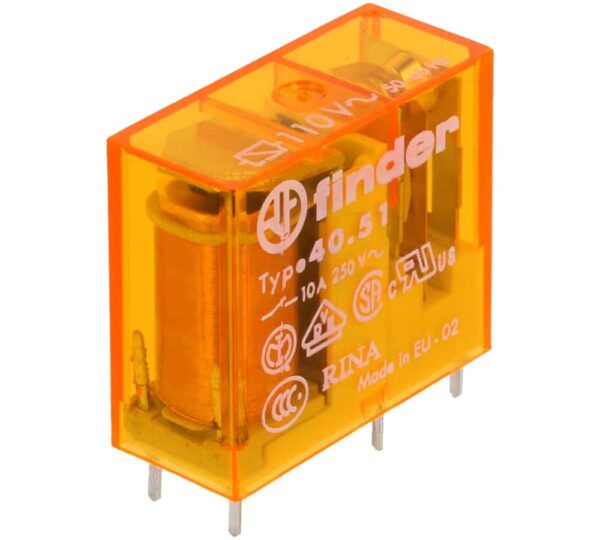

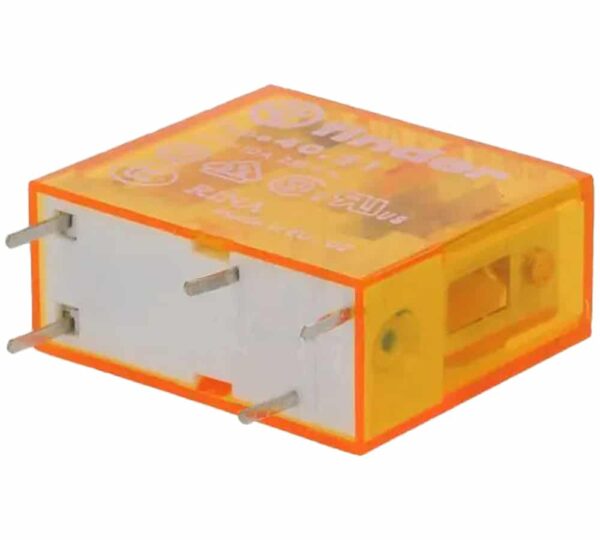

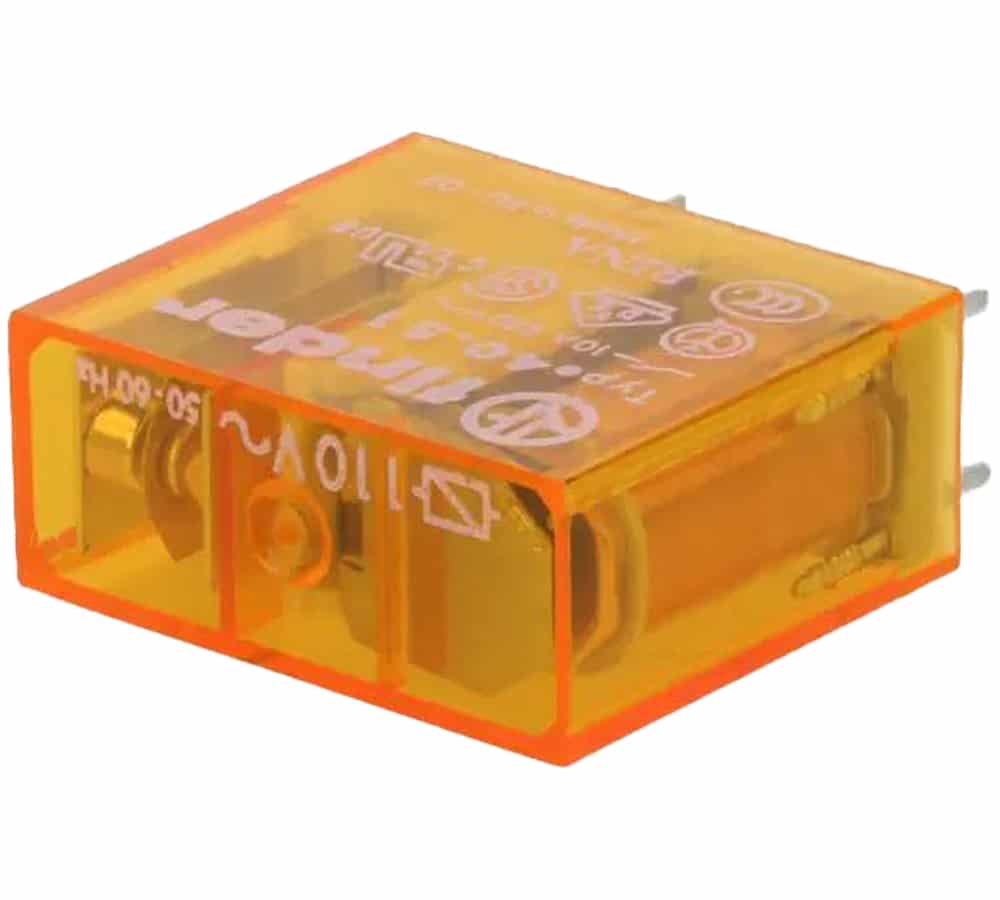

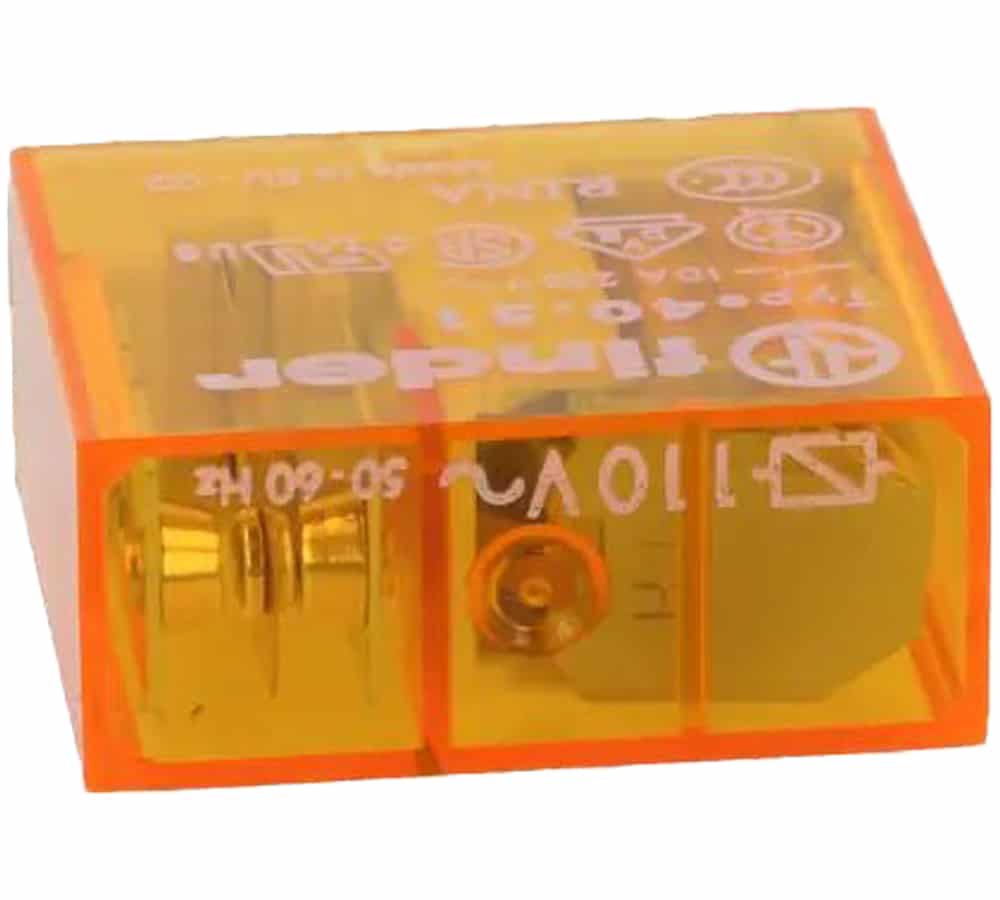

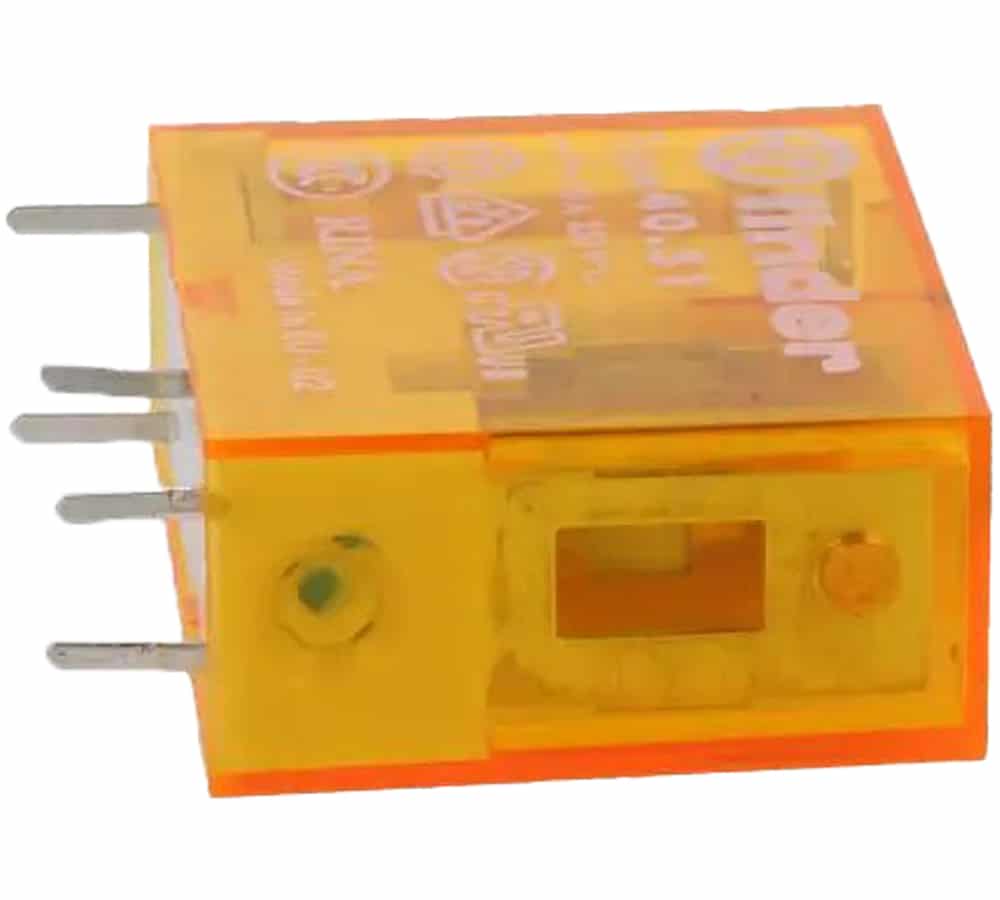

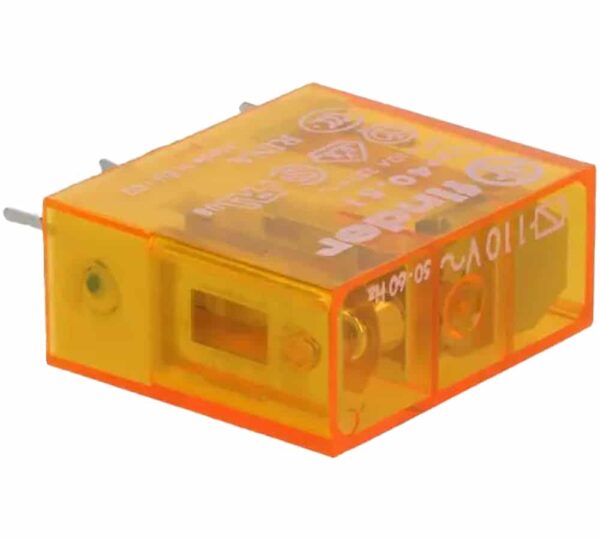

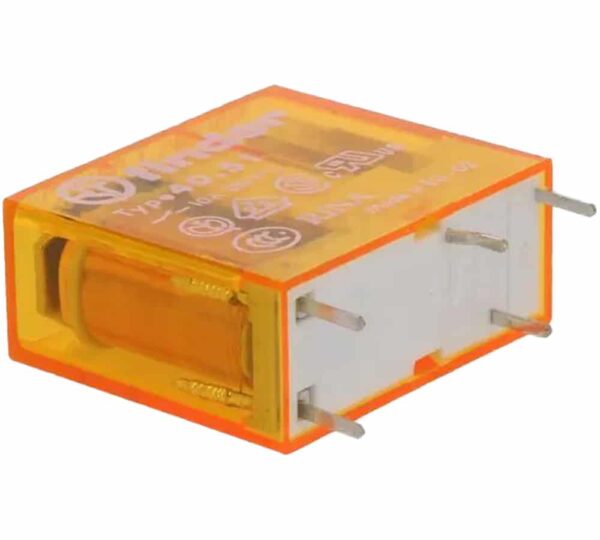

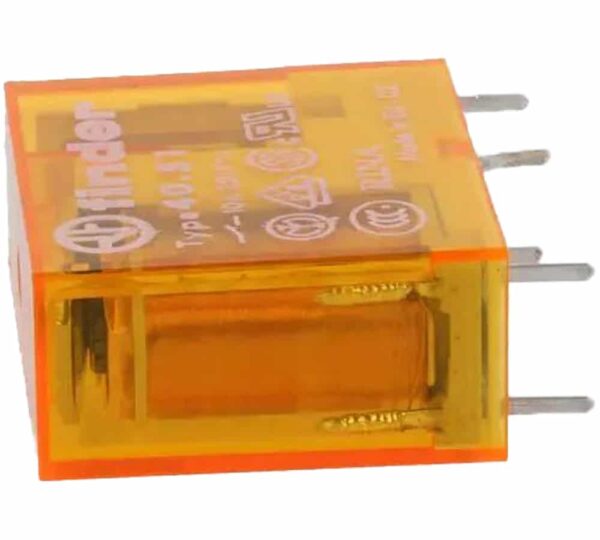

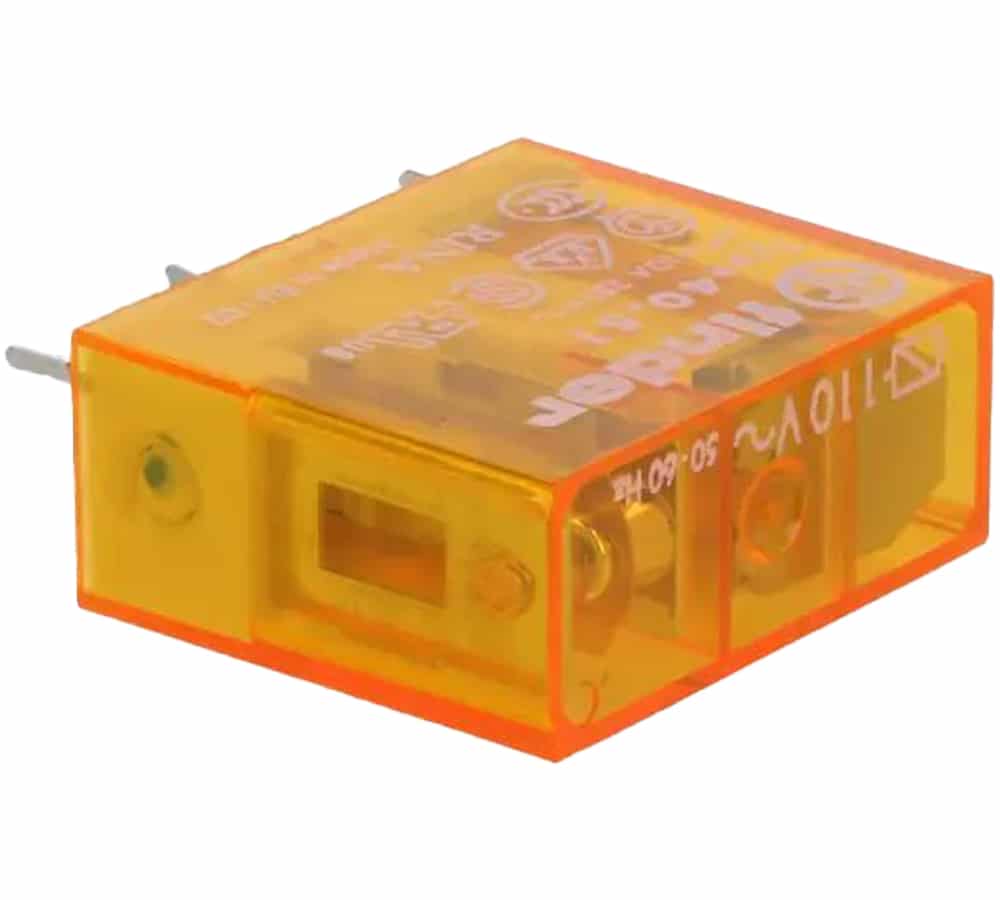

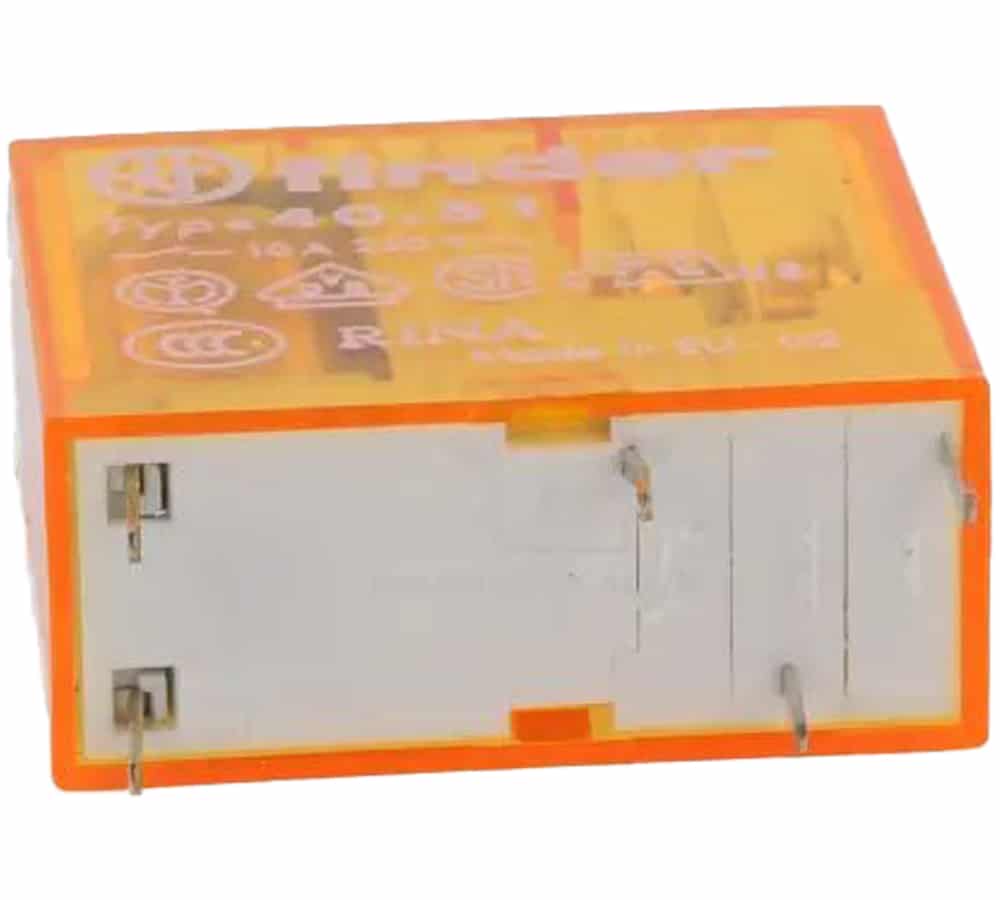

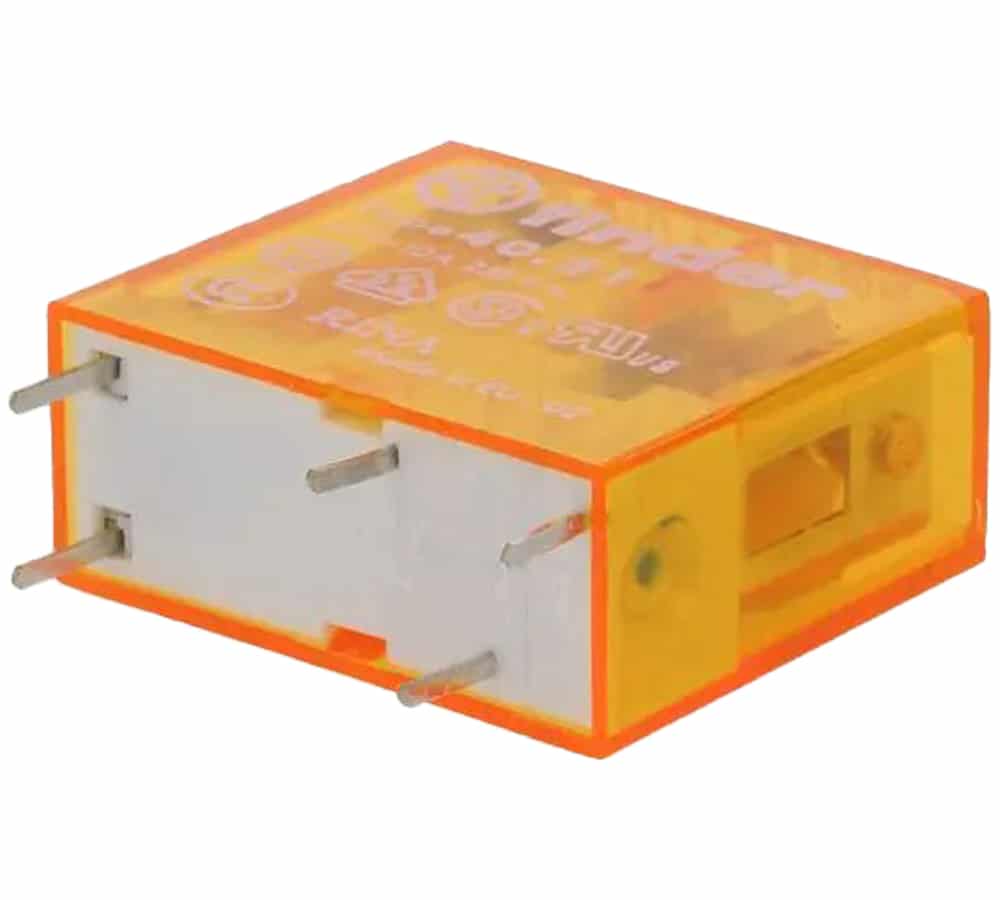

رله تک کنتاکت 110 ولت AC سری 40.51 برند فیندر کد 40.51.8.110.0000 electro mechanical relay 1 contact 5pin 10A AC 110V 40.51.8.110.0000 FINDER

۳۷۶,۸۸۵تومان

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

برند:

کد کالا:

تنوع فیزیکی:

ویژگی های محصول

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “رله تک کنتاکت 110 ولت AC سری 40.51 برند فیندر کد 40.51.8.110.0000”

کد کالا

40.51.8.110.0000

برند

فیندر

کشور سازنده

ایتالیا

نوع رله

شیشه‌ای ، مغناطیسی

سری محصول

رله‌های سری 40.51

سری سوکت

سوکت‌های سری 95

تعداد و شکل پایه

5 پایه سوزنی

ولتاژ بوبین

۱۱۰ ولت AC

رنج جریان (A)

10 آمپر

توان بوبین

1.2 وات

مقاومت بوبین

6.9 کیلو اهم

تعداد پل

1

نوع نصب

نصب روی برد‌های الکترونیکی‌ و‌‌‌‌‌‌‌‌‌ سوکت

مقدار تحمل عایق بوبین نسبت به اتصالات

۶ کیلو ولت

مواد سازنده کنتاکت

AgNi

نوع کنتاکت

SPDT

ابعاد محصول (میلی‌متر)

12.4 * 25 * 29

تعداد در جعبه

50 عدد

رله شیشه‌ای

رله شیشه‌ای که در بازار و صنعت برق بعنوان رله کمکی یا رله مینیاتوری نیز شناخته می‌شود از انواع لوازم قابل استفاده برای قطع و وصل بار است . به طور کلی ، رله ها یک وسیله برای سوئیچ قسمت‌های مختلفی از مدار هستند . این رله‌ها برای حفاظت بارهای کوچک مورد استفاده قرار می‌گیرند .

  • کاربرد رله شیشه‌ای

کاربرد این رله‌ها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار می‌کشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچکتر و بارهای ضعیفتر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشه‌ای در مدار فرمان برای صدور فرمان قطع و وصل در قسمت‌های مختلف به کار می‌رود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام می‌دهد .

کاربرد رله شیشه‌ای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمان‌های آن زیاد است رله شیشه‌ای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصل‌ها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشه‌ای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمت‌های مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمه‌ای در خطوط تولید کارخانجات ، انواع پمپ ها و … و در ساختمان PLC‌ها بسیار کاربردی و مورد استفاده هستند .

تفاوت رله شیشه ای با رله های معمولی مکانیکی که بر اساس قطع و وصل کنتاکت‌ها عمل می‌کنند ، سرعت عملکرد رله است . در رله های شیشه ای کنتاکت‌ها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رله های معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکت‌ها به سرعت عمل نمایند اهمیت بالایی دارند .

رله شیشه‌ای فیندر کد 40.51.8.110.0000

رله شیشه ای فیندر از این دسته رله‌های پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند . رله تک کنتاکت فیندر کد 40.51.8.110.0000 از سری رله‌های با کنتاکت SPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید .

  • مقادیر ولتاژ

رله فیندر کد 40.51.8.110.0000 دارای ولتاژ نامی بوبین 110 ولت بوده و برای سیستم برق متناوب (AC) مورد استفاده قرار می‌گیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 400 ولت متناوب و 220 ولت برای سیستم برق مستقیم (DC) می‌باشد . علاوه بر این جداسازی عایقی مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است .

  • مقادیر جریان

جریان نامی رله فیندر کد 40.51.8.110.0000 برای کنتاکت آن در ولتاژ 250 ولت متناوب 30 ولت مستقیم برابر 10 آمپر است . حداکثر ولتاژ سوئیچینگ نیز برای این رله برابر 20 آمپر می‌باشد . جریان سیم پیچ نیز در این رله برابر 9.4 میلی‌آمپر است .

  • مقادیر توان و مقاومت

توان سیم پیچ در این رله برابر 1.2 وات و حداکثر توان سوئیچینگ آن در برق متناوب (AC) برابر 2.5 کیلو ولت‌ آمپر است . مقاومت سیم پیچ این رله‌ها نیز برابر 6900 اهم می‌باشد .

  • نوع نصب

این نوع رله‌‌ها از مکانیزم وصل سوکتی بهره می‌گیرند . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های سوزنی خود بر روی سوکت‌ها وصل می‌شود . این رله دارای 5 عدد پایه سوزنی است .

  • درجه حفاظتی و شرایط دمایی

درجه حفاظتی این رله از نظر نفوذ ذرات ریز ، گرد و غبار و رطوبت برابر IP20 می‌باشد . جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد . رله فیندر کد 40.51.8.110.0000 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 85+ درجه سانتی‌گراد است .
