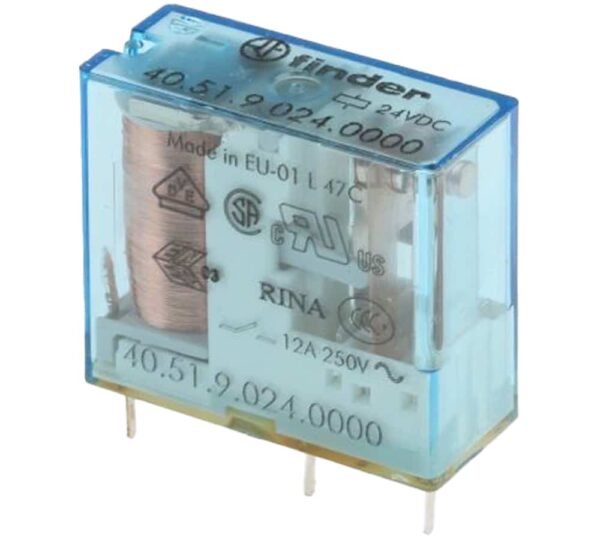

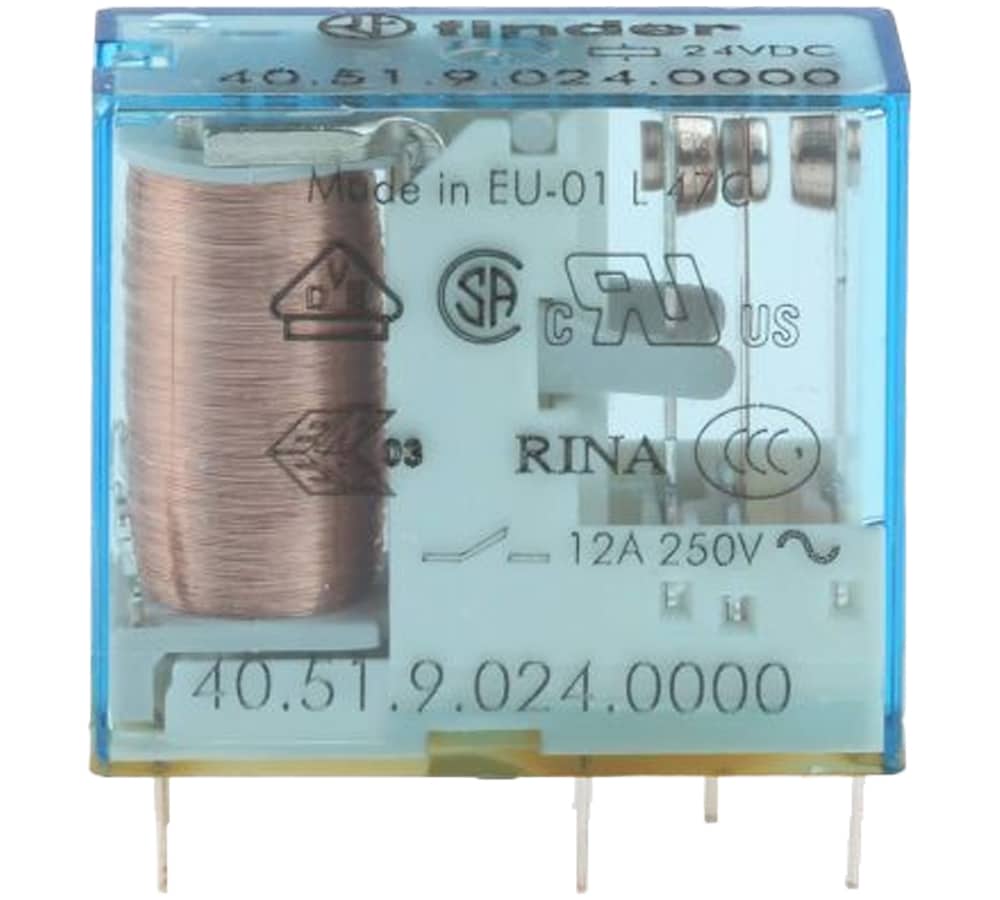

رله تک کنتاکت 24 ولت DC سری 40.51 برند فیندر کد 40.51.9.024.0000 electro mechanical relay 1 contact 5pin 12A DC 24V 40.51.9.024.0000 FINDER

۴۱۹,۰۲۱تومان

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

برند:

کد کالا:

تنوع فیزیکی:

ویژگی های محصول

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “رله تک کنتاکت 24 ولت DC سری 40.51 برند فیندر کد 40.51.9.024.0000”

کد کالا

40.51.9.024.0000

برند

فیندر

کشور سازنده

ایتالیا

نوع رله

شیشه‌ای ، مغناطیسی

سری محصول

رله‌های سری 40.51

تعداد و شکل پایه

5 پایه سوزنی

ولتاژ بوبین

24 ولت DC

رنج جریان (A)

12 آمپر

توان بوبین

650 مگاوات

مقاومت بوبین

900 اهم

تعداد پل

1

نوع نصب

نصب روی برد‌های الکترونیکی‌ و‌‌‌‌‌‌‌‌‌ سوکت

مقدار تحمل عایق بوبین نسبت به اتصالات

۶ کیلو ولت

مواد سازنده کنتاکت

AgNi

ابعاد محصول (میلی‌متر)

12.4 * 25 * 29

تعداد در جعبه

1 عدد

ضمانت

3 سال گارانتی

رله شیشه‌ای

رله شیشه‌ای که در بازار و صنعت برق بعنوان رله کمکی یا مینیاتوری نیز شناخته می‌شود ، از انواع لوازم قابل استفاده برای قطع و وصل بار است . رله‌ها کلا یک وسیله برای سوئیچ قسمت‌های مختلفی از مدار هستند . این رله‌ها برای حفاظت بارهای کوچک مورد استفاده قرار می‌گیرند .

  • کاربرد رله شیشه‌ای

کاربرد این رله‌ها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار می‌کشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچک‌تر و بارهای ضعیف‌تر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشه‌ای در مدار فرمان برای صدور فرمان قطع و وصل در قسمت‌های مختلف به کار می‌رود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام می‌دهد .

کاربرد رله شیشه‌ای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمان‌های آن زیاد است رله شیشه‌ای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصل‌ها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشه‌ای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمت‌های مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمه‌ای در خطوط تولید کارخانجات ، انواع پمپ‌ها و … و در ساختمان PLC‌ها بسیار کاربردی و مورد استفاده هستند .

تفاوت رله شیشه‌ای با رله های معمولی مکانیکی که بر اساس قطع و وصل کنتاکت‌ها عمل می‌کنند ، سرعت عملکرد رله است . در رله‌های شیشه‌ای کنتاکت‌ها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رله‌های معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکت‌ها به سرعت عمل نمایند اهمیت بالایی دارند .

رله شیشه‌ای فیندر کد 40.51.9.024.0000

رله شیشه‌ای فیندر از این دسته رله‌های پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند . رله تک کنتاکت فیندر کد 40.51.9.024.0000 از سری رله‌های با کنتاکت SPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید .

  • مقادیر ولتاژ

رله فیندر کد 40.51.9.024.0000 دارای ولتاژ نامی بوبین 24 ولت بوده و برای سیستم برق مستقیم (DC) مورد استفاده قرار می‌گیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 400 ولت متناوب و 220 ولت برای سیستم برق مستقیم (DC) می‌باشد . علاوه بر این جداسازی عایقی مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است .

  • مقادیر جریان

جریان نامی رله فیندر کد 40.51.9.024.0000 برای کنتاکت آن در ولتاژ 250 ولت متناوب و 30 ولت مستقیم برابر 10 آمپر است . حداکثر جریان کنتاکت نیز برای این رله برابر 20 آمپر می‌باشد . جریان نامی بوبین نیز برابر 27 میلی‌آمپر است . حداکثر جریان سوئیچینگ برای این رله برابر 12 آمپر می‌باشد .

  • مقادیر توان و مقاومت

توان مصرفی سیم پیچ در این رله برابر 650 میلی‌وات است . مقاومت سیم پیچ این رله‌ها نیز برابر 900 اهم می‌باشد .

  • نوع نصب

این رله‌‌ از مکانیزم وصل سوکتی بهره می‌گیرند . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های سوزنی خود بر روی سوکت‌ها وصل می‌شود . رله فیندر 40.51.9.024.0000 دارای 5 عدد پایه سوزنی است و جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد .

  • درجه حفاظتی و شرایط دمایی

درجه حفاظتی این رله از نظر نفوذ ذرات ریز ، گرد و غبار و رطوبت برابر IP20 می‌باشد . رله فیندر کد 40.51.9.024.0000 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 85+ درجه سانتی‌گراد است .

  • طول عمر

از لحاظ طول عمر این رله‌ها تا 200 هزار سیکل سوئیچ قابل استفاده هستند .
