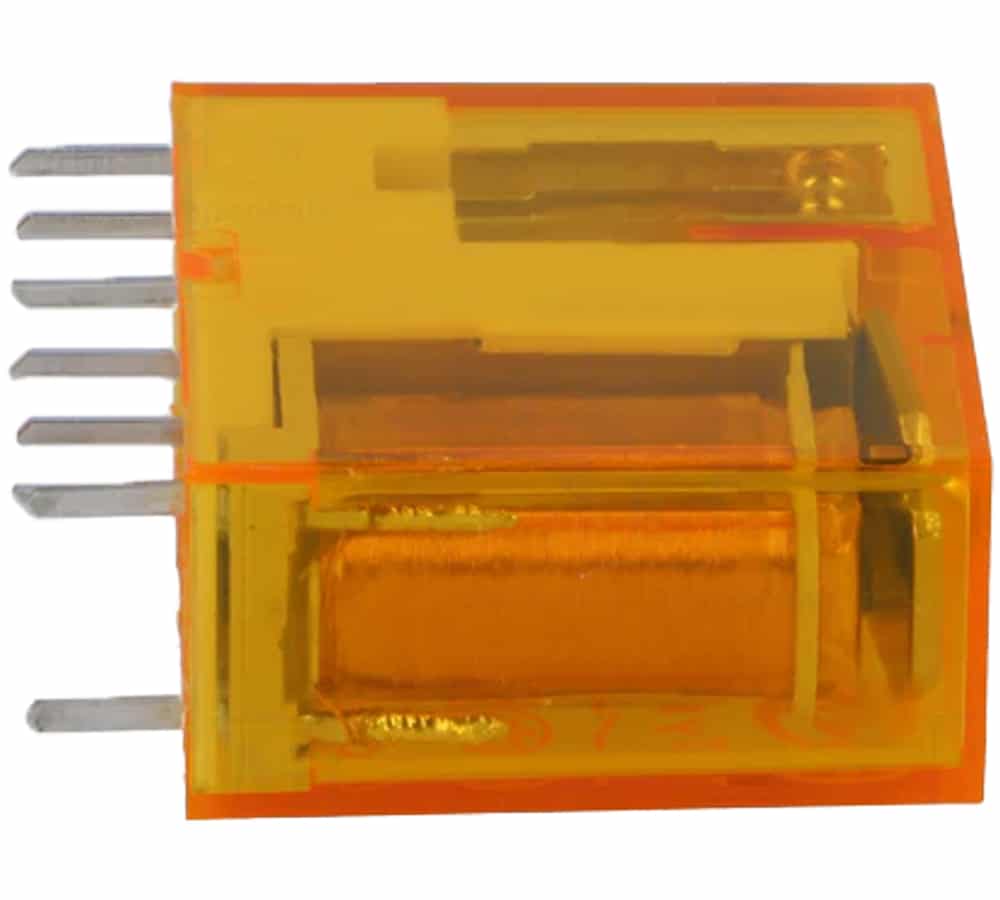

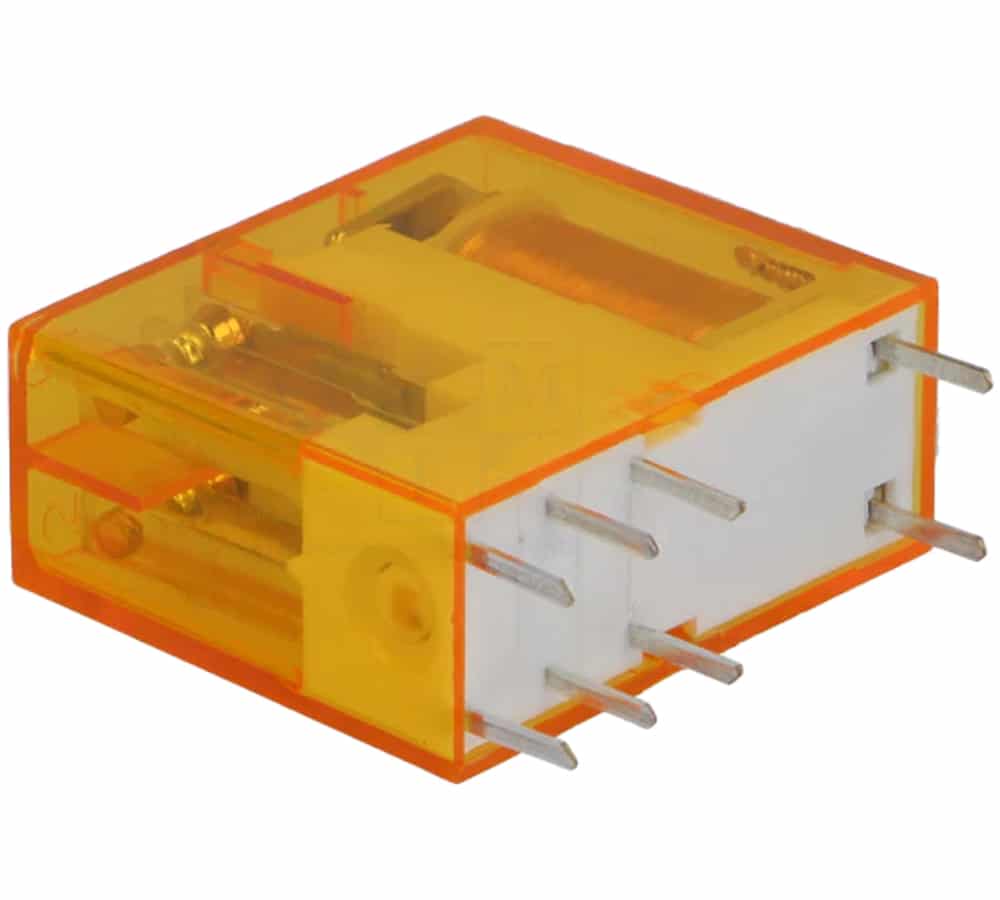

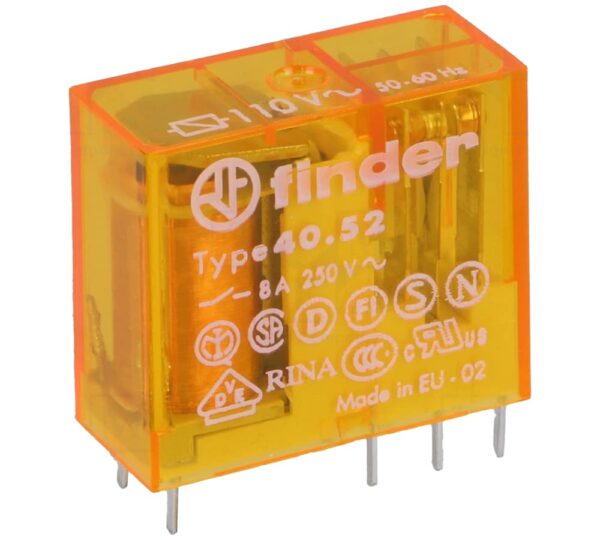

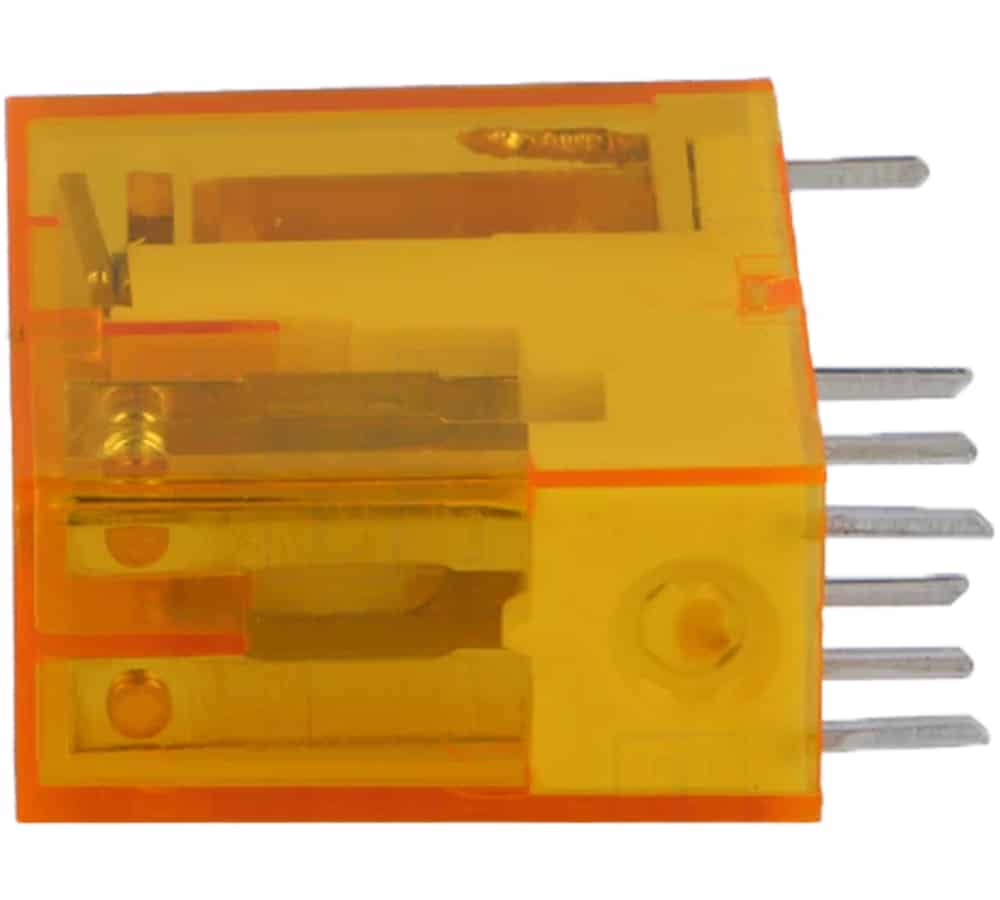

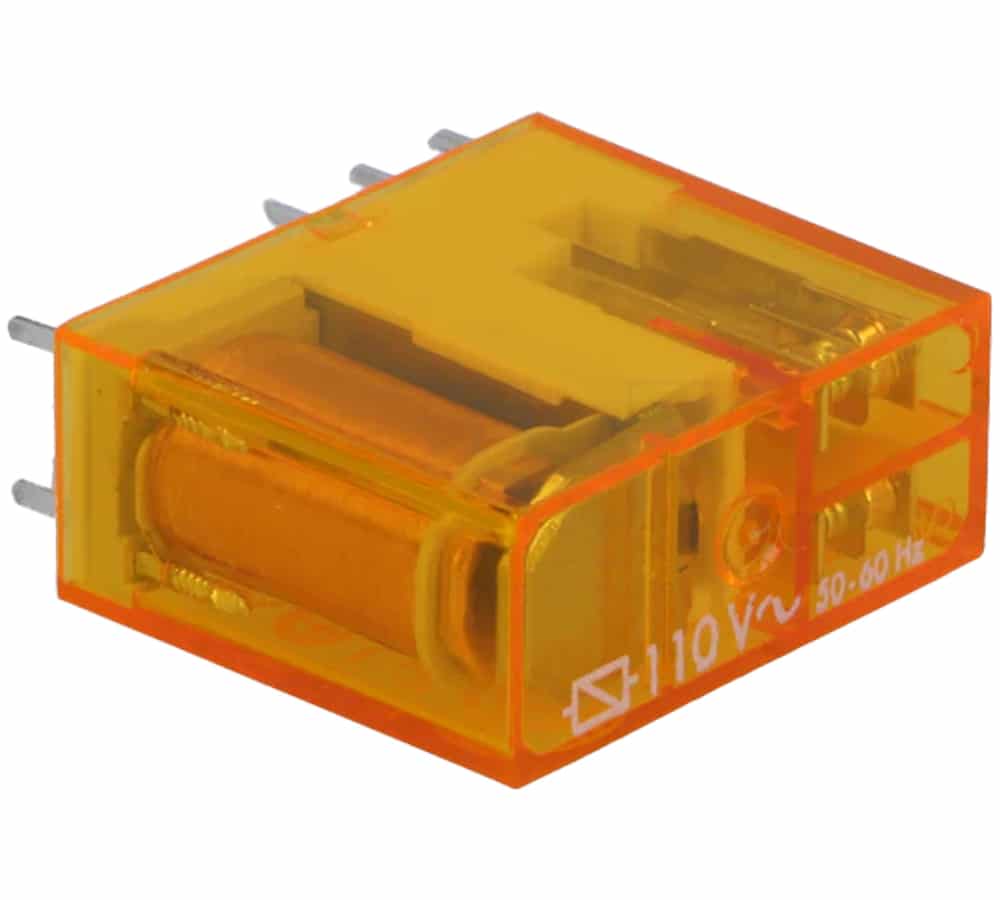

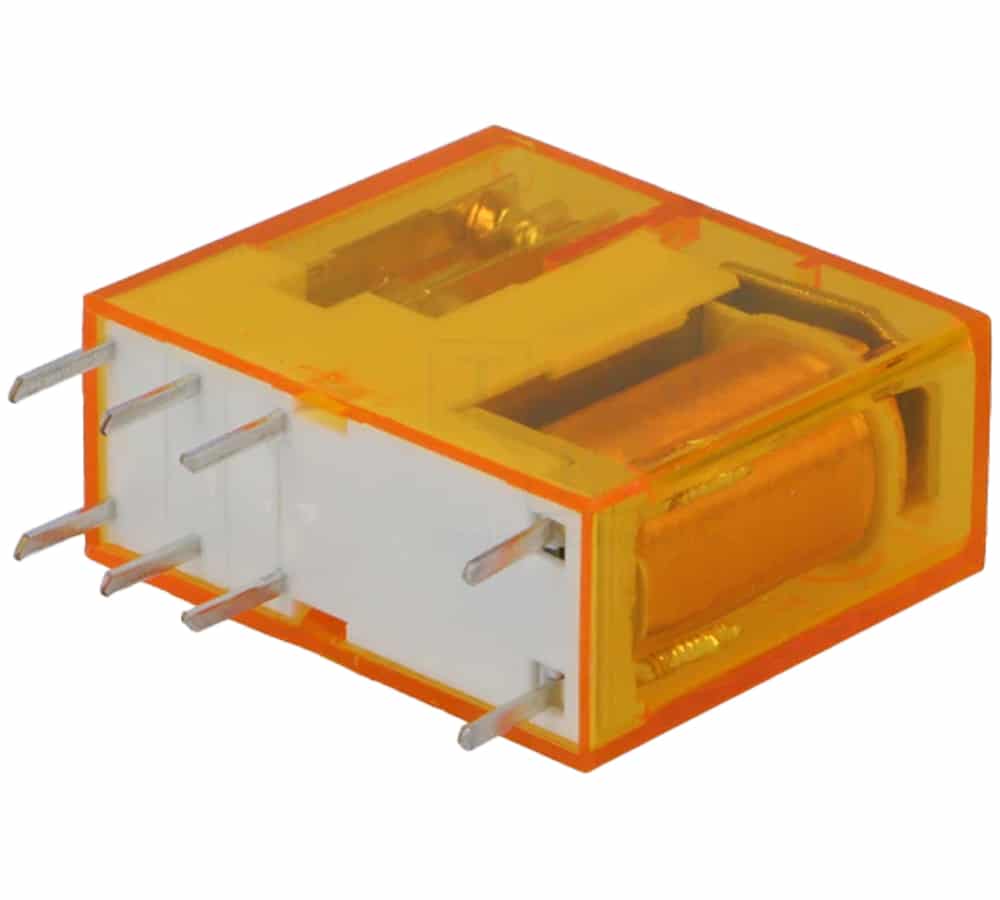

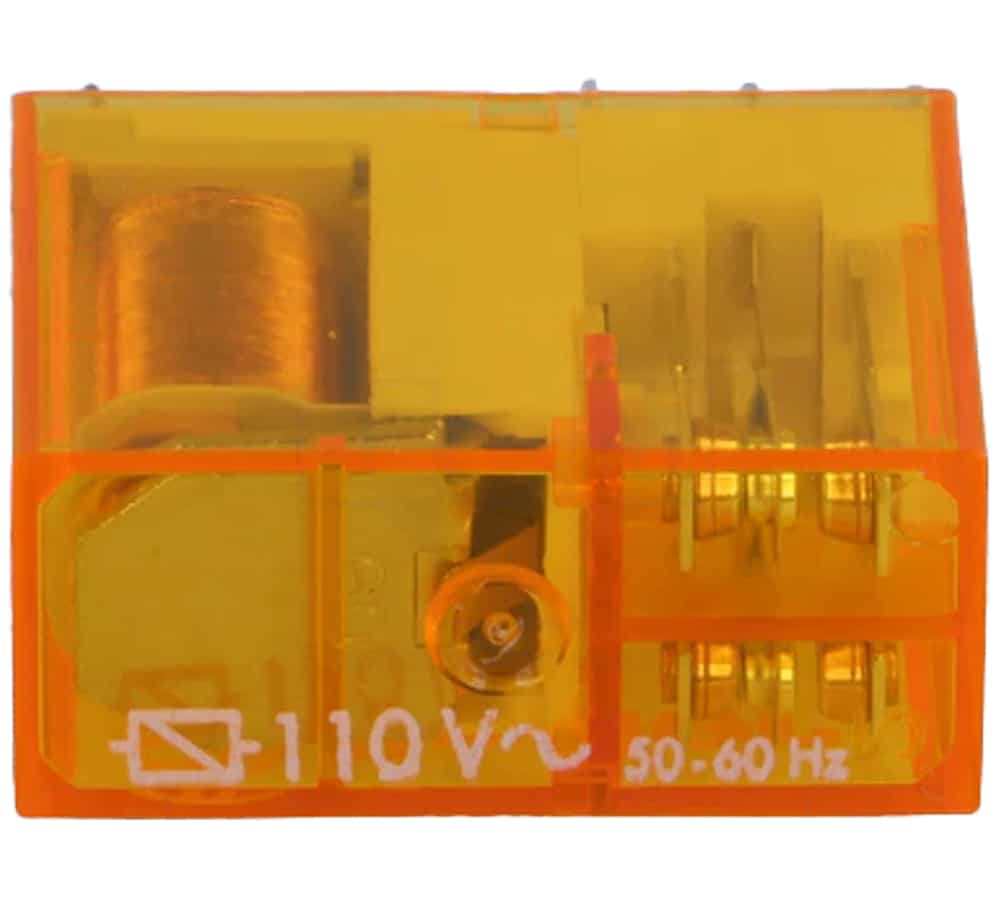

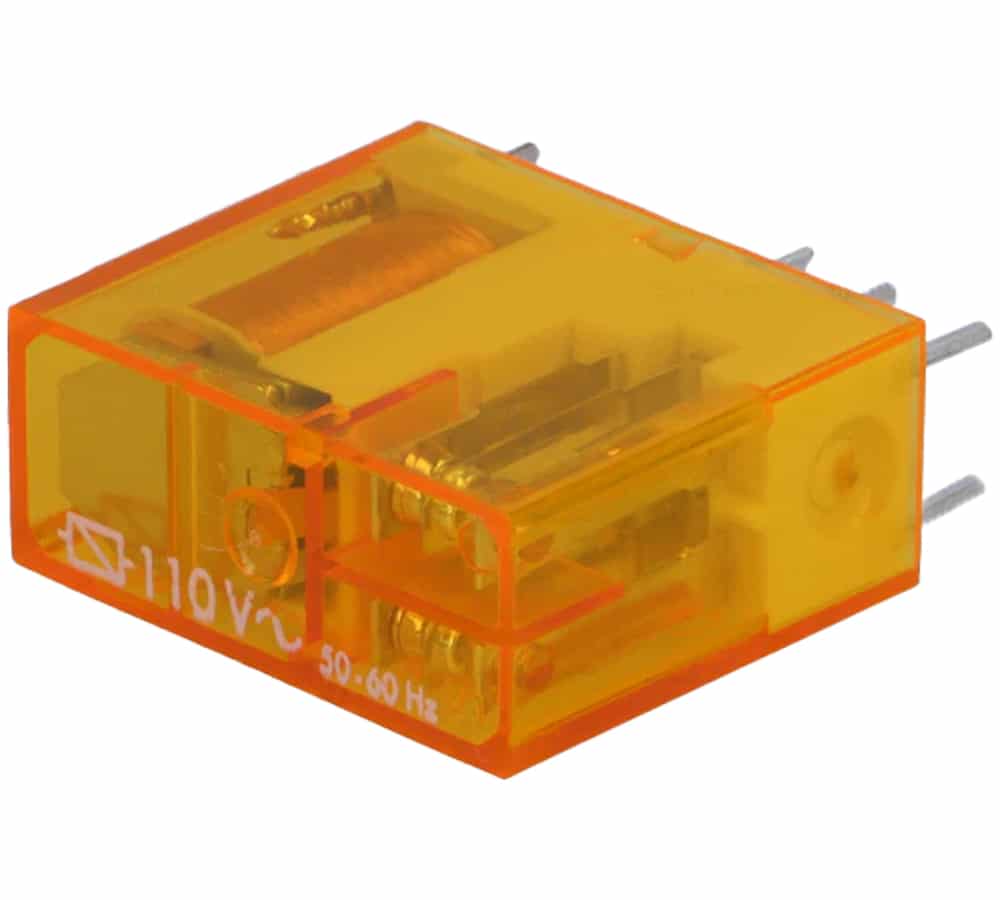

رله دو کنتاکت 110 ولت AC فیندر کد 40.52.8.110.0000

رله شیشه‌ای فیندر کد 405281100000

رله شیشه ای فیندر از دسته رله‌های پرکاربرد می‌باشد که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند. رله دو کنتاکت فیندر کد 40.52.8.110.0000 از سری رله‌های با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید. این نوع رله از چهار کنتاکت برای قطع و وصل مدار بهره می‌گیرد . این نوع رله دارای 2 عدد کنتاکت چنج آور می‌باشد.

• مقادیر ولتاژ

رله فیندر کد 40.52.8.110.0000 دارای ولتاژ نامی بوبین 110 ولت بوده و برای سیستم برق متناوب (AC) مورد استفاده قرار می‌گیرد. حداکثر ولتاژ سوئیچینگ نیز برای این رله 220 ولت DC و 400 ولت متناوب (AC) می‌باشد . علاوه بر این، جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است.

• مقادیر جریان

جریان حداکثر سوئیچینگ رله فیندر کد 40.52.8.110.0000 برابر با 15 آمپر است. این مقدار برای حد‌اکثر جریان کنتاکت‌های این رله نیز برقرار است. جریان نامی کنتاکت‌های این رله در برق مستقیم (DC) با ولتاژ 30 ولت برق متناوب (AC) 250 ولت برابر 8 آمپر است. همچنین جریان مصرفی بوبین این رله نیز برابر 9.4 میلی‌آمپر می‌باشد.

• مقادیر توان و مقاومت

– توان مصرفی سیم پیچ در این رله برابر 1.2 ولت‌آمپر است.

– مقاومت سیم پیچ این رله‌ها نیز برابر 9.6 کیلو اهم می‌باشد.

• نوع نصب

این نوع رله‌‌ها از مکانیزم وصل سوکتی بهره می‌گیرند . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود.

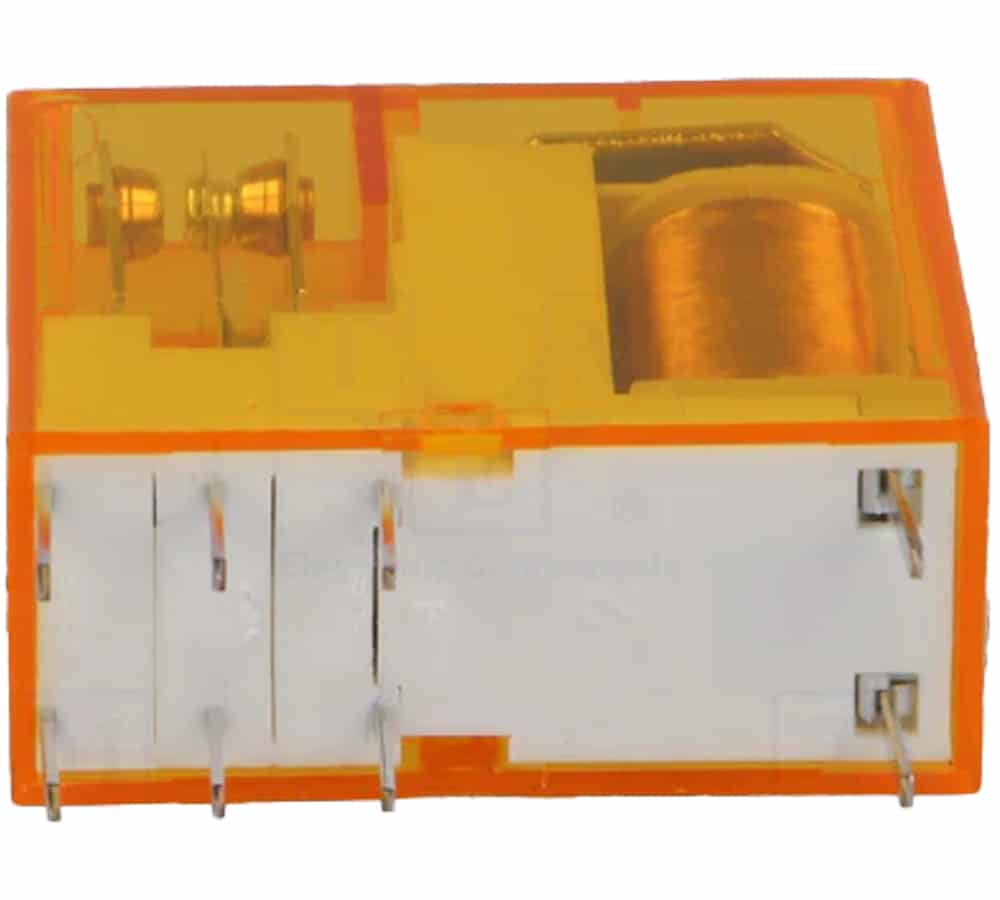

رله فیندر 40.52.8.110.0000 دارای 8 عدد پایه سوزنی است.

• درجه حفاظتی، طول عمر و شرایط دمایی

– درجه حفاظتی این رله از نظر نفوذ ذرات ریز، گرد و غبار و رطوبت برابر IP20 می‌باشد.

– جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد.

– این رله دارای قابلیت بهره‌برداری در دمای 40- درجه تا 85+ درجه سانتی‌گراد است.

– طول عمر این وسیله از نظر مکانیکی تا 10 میلیون سیکل و از نظر الکتریکی تا 100 هزار سیکل تامین شده است.
