رله شیشه‌ای

رله شیشه‌ای که در بازار و صنعت برق بعنوان رله کمکی یا مینیاتوری نیز شناخته می‌شود از انواع لوازم قابل استفاده برای قطع و وصل بار است . رله‌ها کلا یک وسیله برای سوئیچ قسمت‌های مختلفی از مدار هستند . این رله‌ها برای حفاظت بارهای کوچک مورد استفاده قرار می‌گیرند .

•  کاربرد رله شیشه‌ای

کاربرد این رله‌ها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار می‌کشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچک‌تر و بارهای ضعیف‌تر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشه‌ای در مدار فرمان برای صدور فرمان قطع و وصل در قسمت‌های مختلف به کار می‌رود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام می‌دهد .

کاربرد رله شیشه‌ای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمان‌های آن زیاد است رله شیشه‌ای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصل‌ها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشه‌ای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمت‌های مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمه‌ای در خطوط تولید کارخانجات ، انواع پمپ ها و … و در ساختمان PLC‌ها بسیار کاربردی و مورد استفاده هستند .

تفاوت رله شیشه‌ای با رله‌های معمولی مکانیکی که بر اساس قطع و وصل کنتاکت‌ها عمل می‌کنند ، سرعت عملکرد رله است . در رله‌های شیشه‌ای کنتاکت‌ها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رله‌های معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکت‌ها به سرعت عمل نمایند اهمیت بالایی دارند .

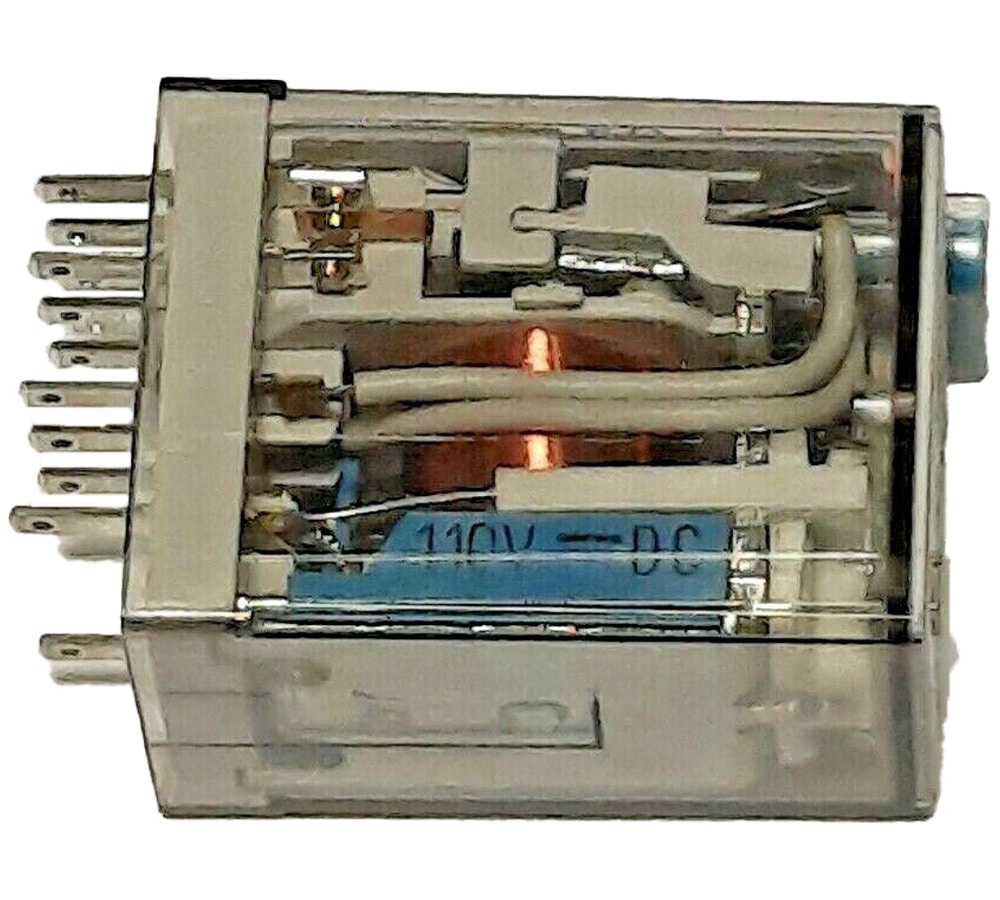

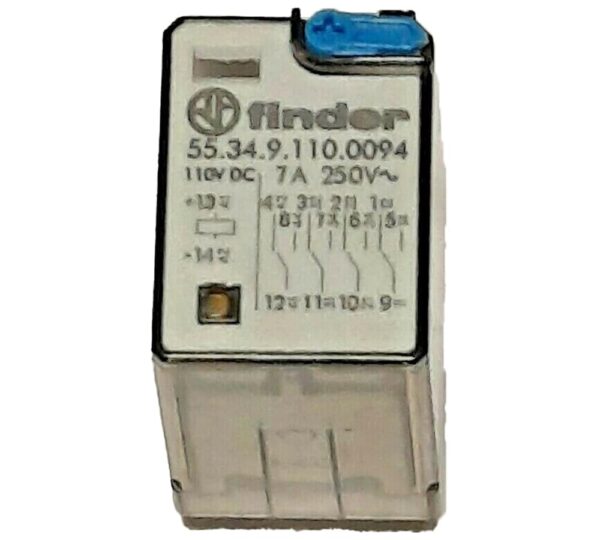

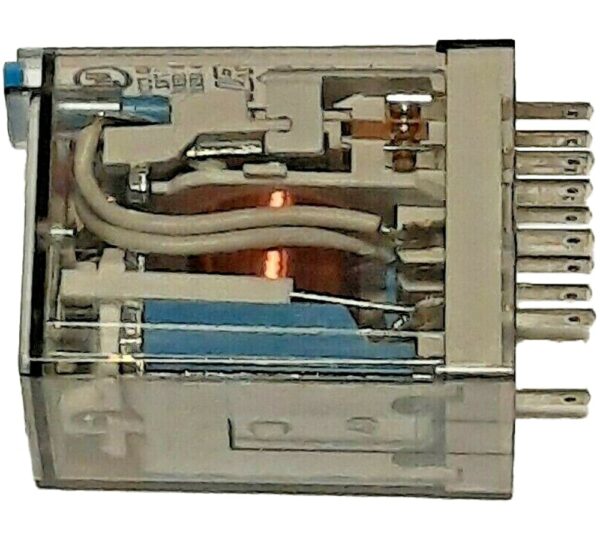

رله شیشه‌ای فیندر کد 55.34.9.110.0094

رله شیشه‌ای فیندر از این دسته رله‌های پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند . رله تک کنتاکت فیندر کد 55.34.9.110.0094 از سری رله‌های با کنتاکت 4PDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید . این نوع رله از چهار کنتاکت برای قطع و وصل مدار بهره می‌گیرد .

• مقادیر ولتاژ

رله فیندر کد 55.34.9.110.0094 دارای ولتاژ نامی بوبین 110 ولت بوده و برای سیستم برق مستقیم (DC) مورد استفاده قرار می‌گیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 250 ولت متناوب و 220 ولت مستقیم می‌باشد . علاوه بر این جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلو ولت است .

• مقادیر جریان

جریان کنتاکت رله فیندر کد 55.34.9.110.0094 در ولتاژ 250 ولت متناوب و 30 ولت مستقیم برابر با 7 آمپر است . حداکثر جریان کنتاکت نیز برای این رله 15 آمپر می‌باشد .

• مقادیر توان و مقاومت

توان مصرفی سیم پیچ در این رله برابر 1 ‌وات است . مقاومت سیم پیچ این رله‌ها نیز برابر 12.5 کیلو اهم می‌باشد .

• نوع نصب

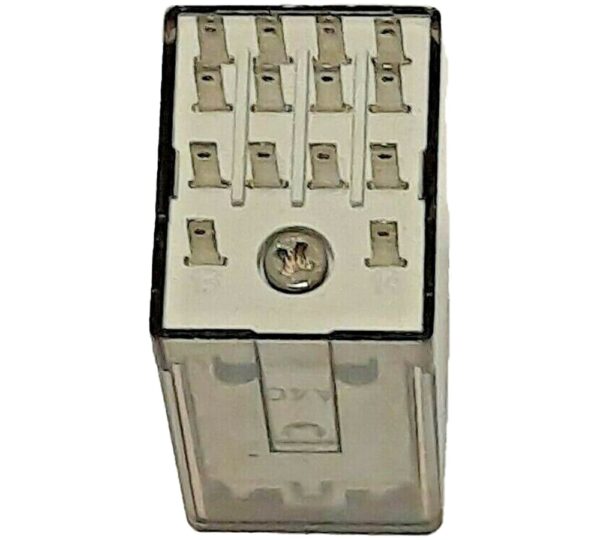

این رله‌‌ از مکانیزم وصل سوکتی بهره می‌برد . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود . رله فیندر 55.34.9.110.0094 دارای 14 عدد پایه تیغه‌ای است و جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد .

• درجه حفاظتی و شرایط دمایی

درجه حفاظتی این رله از نظر نفوذ ذرات ریز ، گرد و غبار و رطوبت برابر IP20 می‌باشد . جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد . رله فیندر کد 55.34.9.110.0094 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 85+ درجه سانتی‌گراد است .
