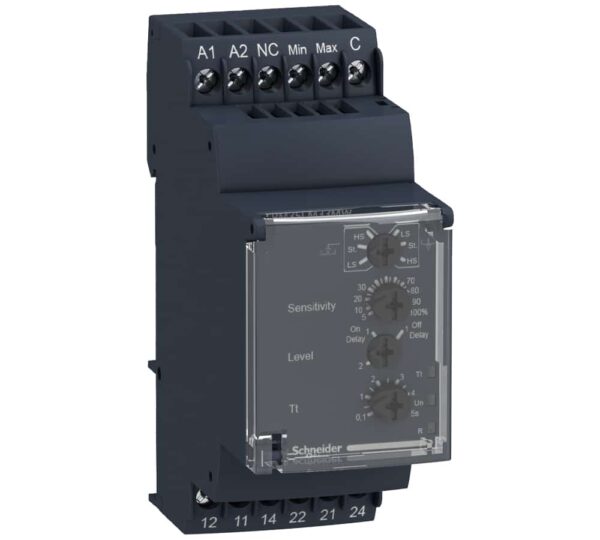

رله کنترل سطح مایعات اشنایدر RM35LM33MW

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

3,700,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی رله کنترل سطح مایعات اشنایدر کد RM35LM33MW

  • اهداف و کاربرد

رله کنترل سطح مایعات اشنایدر کد RM35LM33MW از دسته تجهیزات در رنج هارمونی اشنایدر است که امکان نظارت بر کنترل سطح مایعات در شبکه‌های 3 فاز را فراهم می کند. این رله مدولار برای نظارت بر مقادیر الکتریکی در تابلوهای کنترل صنعتی و ساختمانی ایده آل است. از این رله کنترل برای انواع گسترده‌ای از کاربردهای اتوماسیون صنعتی مانند صنایع آب، نیروگاه‌ها، صنایع تولیدی، مخازن و … استفاده می‌شود

این وسیله که با نام RM35L در صنعت شناخته می‌شود پارامترهای الکتریکی سطح مایعات را کنترل کرده و هر گونه اختلاف از قبیل اضافه سطح مایعات یا افت آن را  تشخیص می‌دهد. بنا بر نیاز و تنظیمات تعریف شده فرمان قطع و وصل را صادر می‌کند.

  • تاخیر زمانی

رله کنترل سطح مایعات RM35LM33MW با توجه به اینکه مدار و شبکه ممکن است دچار چالش‌های مختلف بلند مدت یا کوتاه مدتی گردد، دارای تنظیمات زمانی می‌باشد. تاخیر زمانی در این وسیله امکان پایش دقیق سطح را فراهم می‌کند که بر اساس میزان تداوم اختلاف سطح و همچنین پایداری شرایط عادی سطح مایعات عمل کرده و در نتیجه پاسخگویی دقیق‌تری خواهد داشت.

این تاخیر از 0.1 ثانیه تا 5 ثانیه قابل تنظیم است. بنا بر این در بازه تنظیمی مشخص شده می‌توان به شکل بهتری ابتدا کنترل پایداری شرایط را انجام داده و پس از برقراری شرایط مساعد یا تداوم اختلاف سطح تصمیم درستی در مورد قطع یا وصل مدار به صورت خودکار گرفت.

  • مشخصات ولتاژ و جریان و رنج اندازه گیری

ولتاژ تغذیه نامی رله کنترل سطح مایعات اشنایدر RM35LM33MW در برق AC و DC بین 20.4 تا 264 ولت مشخص شده است. این وسیله قادر به تحمل ولتاژ سوئیچینگ حداکثر تا 250 ولت می‌باشد. ولتاژ عایقی نامی نیز برای این وسیله 250 ولت تعیین شده است.

جریان سوئیچینگ حداقل 10 میلی‌آمپر و حداکثر 5 آمپر نیز برای این رله عنوان شده است. جریان خروجی نامی این رله نیز 5 آمپر است.

با توجه به اینکه این رله از طریق یک پراب مقاومتی، سطح مایعات را تشخیص می‌دهد، رنج اندازه‌گیری آن نیز با اندازه‌گیری مقاومت پراب مشخص می‌شود. این وسیله قادر به اندازه‌گیری مقاومت از 250 اهم تا 1 مگااهم می‌باشد.

  • حساسیت

رله کنترل سطح مایعات اشنایدر کد RM35LM33MW در سه سطح حساسیت قابل تنظیم است. هدف از تعیین حساسیت، تنظیم میزان دقت بسته به حساسیت سیستم می‌باشد. حساسیت کم، حساسیت استاندارد و حساسیت بالا با تغییر مقدار مقاومت قابل اندازه‌گیری توسط رله وپراب آن به دست می‌آید.

برای مشاهده مقادیر دقیق تنظیم حساسیت این رله می‌توانید به جزئیات محصول مراجعه نمایید.

  • نشانگرها و سیگنال‌های بصری

رله کنترل سطح مایعات RM35LM33MW برای مشخص کردن وضعیت‌های مختلف خود از سیگنال‌دهی بصری نیز بهره می‌برد. نشانگر‌های LED روی این وسیله در 3 حالت وضعیت‌های مختلف را نمایش می‌دهند.

روشن بودن دستگاه با چراغ LED سبز و وصل بودن رله و روشن بودن تایمر نیز هر کدام با LED زرد جداگانه قابل تشخیص است.

  • دوام

دوام این رله کنترل سطح مایعات از دو نظر مشخص شده است. دوام الکتریکی و دوام مکانیکی.

از نظر الکتریکی این وسیله تا 100 هزار سیکل قابل استفاده بوده و هیچ گونه آسیبی نخواهد دید.

دوام مکانیکی آن نیز تا 30 میلیون سیکل توسط شرکت اشنایدر تضمین شده است.

  • شرایط محیطی

رله کنترل سطح مایعات اشنایدر کد RM35LM33MW برای اینکه در حداکثر راندمان خود قرار بگیرد مستلزم به کارگیری در شرایط سطح مایعاتی مناسب و مشخص شده از سوی شرکت سازنده است.

سطح مایعاتی مناسب محیط برای نگهداری این وسیله بین 40- تا 70 درجه سانتی‌گراد و سطح مایعاتی مناسب برای کار یا بهره‌برداری آن نیز از 20- تا 50 درجه سانتی‌گراد تعیین شده است.

این وسیله در برابر نفوذ ذرات ریز مانند رطوبت و گرد خاک نیز در درجه IP20 برای ترمینال‌ها و IP30 برای قاب یا بدنه محافظت شده است.

علاوه بر موارد فوق طبق استانداردهای مختلفی حفاظت در برابر ارتعاشات، ضربات و سایر عوامل محیطی برای این دستگاه تامین شده است.

سوالات متداول

جزییات محصول

رنج

رله کنترل هارمونی

نوع رله

رله کنترل سطح

نوع محصول

رله کنترل سطح

پارامترهای نظارتی

تشخیص توسط پراب مقاومتی

تاخیر زمانی

قابل تنظیم از 0.1 تا 5 ثانیه، +/- 10 % تاخیر زمانی در صورت خطا

ظرفیت سوئیچینگ

1250VA

حداقل جریان سوئیچینگ

10mA 5 V DC

حداکثر جریان سوئیچینگ

5A AC/DC

توان مصرفی

5VA AC

دسته بندی کاربردی

AC-12 IEC 60947-5-1
AC-13 IEC 60947-5-1
AC-14 IEC 60947-5-1
AC-15 IEC 60947-5-1
DC-12 IEC 60947-5-1
DC-13 IEC 60947-5-1

نوع کنتاکت‌ها

2C/O

زمان ریست

1750ms

حداکثر ولتاژ سوئیچینگ

250V AC/DC

ولتاژ نامی

24…240 V AC/DC 50/60 Hz

محدوده ولتاژ تغذیه

20.4…264 V AC/DC

خطای ولتاژ بهره برداری

– 15 % + 10 % Un

توان مصرفی (وات)

1.5W DC

کنتاکت خروجی

2C/O

جریان خروجی نامی

5A

تاخیر در روشن شدن

0.6 ثانیه

دقت اندازه گیری

+/- 10 % در مقیاس کامل
+/- 20 % برای رنج HS (حساسیت بالا)

دقت تکرار

+/- 2 % تاخیر زمانی

خطای اندازه گیری

0.5 %/°C اختلاف دما

مقیاس حساسیت

0.25…5 kOhm LS : حساسیت کم
5…100 kOhm St : حساسیت استاندارد
50…1000 kOhm HS : حساسیت بالا

تنظیمات حساسیت

5 تا 100 %

حداکثر جریان تغذیه سنسورها

1mA

ظرفیت خازنی کابل

1 نانو فاراد در حساسیت بالا و کابل پراب
2.2 نانو فاراد در حساسیت استاندارد و کابل پراب
4.7 نانو فاراد در حساسیت کم

علائم

CE : 73/23/EEC
CE : EMC 89/336/EEC

دسته بندی اضافه ولتاژ

3

مقاومت عایقی

بالای 500 مگااهم در 500 V DC بین منبع تغذیه و خروجی رله IEC 60255-5
بالای 500 مگااهم در 500 V DC بین اندازه گیری و خروجی رله IEC 60664-1
بالای 1 مگااهم در 500 V DC بین منبع تغذیه و اندازه گیری IEC 60255-5
بالای 500 مگااهم در 500 V DC بین منبع تغذیه و خروجی رله IEC 60664-1
بالای 500 مگااهم در 500 V DC بین اندازه گیری و خروجی رله IEC 60255-5
بالای 1 مگااهم در 500 V DC بین منبع تغذیه و اندازه گیری IEC 60664-1

ولتاژ عایقی نامی

250 ولت

حالت بهره برداری

همه حالتها

اتصالات – ترمینال‌ها

ترمینال‌های گیره پیچی

گشتاور محکم شدن

0.6 تا 1 نیوتن متر

جنس قاب

پلاستیک خود خاموش شونده

سیگنال دهی

LED زرد: وصل بودن رله
LED سبز: روشن بودن رله
LED زرد: روشن بودن تایمر

تکیه گاه نصب

ریل 35DIN میلی‌متری

دوام الکتریکی

100 هزار سیکل

دوام مکانیکی

30 میلیون سیکل

نرخ بهره برداری

حداکثر 360 عملیات در ساعت به صورت تمام بار

رنج اندازه گیری

0.25 تا 1000 kOhm

عرض

35 میلی متر

کنترل

بدون دکمه تست

استانداردها

IEC 60255-6

گواهینامه‌ها

CSA
GL
UL
C-tick
GOST

دمای مناسب محیط برای نگهداری یا انبار

-40 تا 70 دزجه سانتی گراد

دمای مناسب محیط برای بهره برداری

-20 تا 50 دزجه سانتی گراد

رطوبت

95 درصد در 55 درجه سانتی گراد

درجه حفاظتی IP

IP20 برای ترمینال‌ها
IP30 برای بدنه

درجه آلودگی

3
