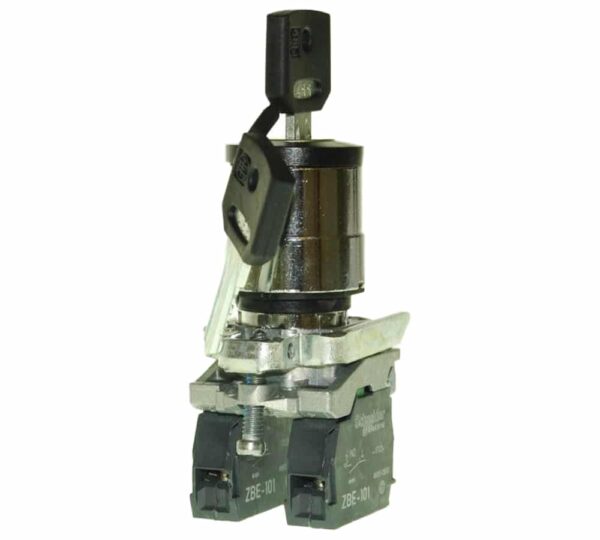

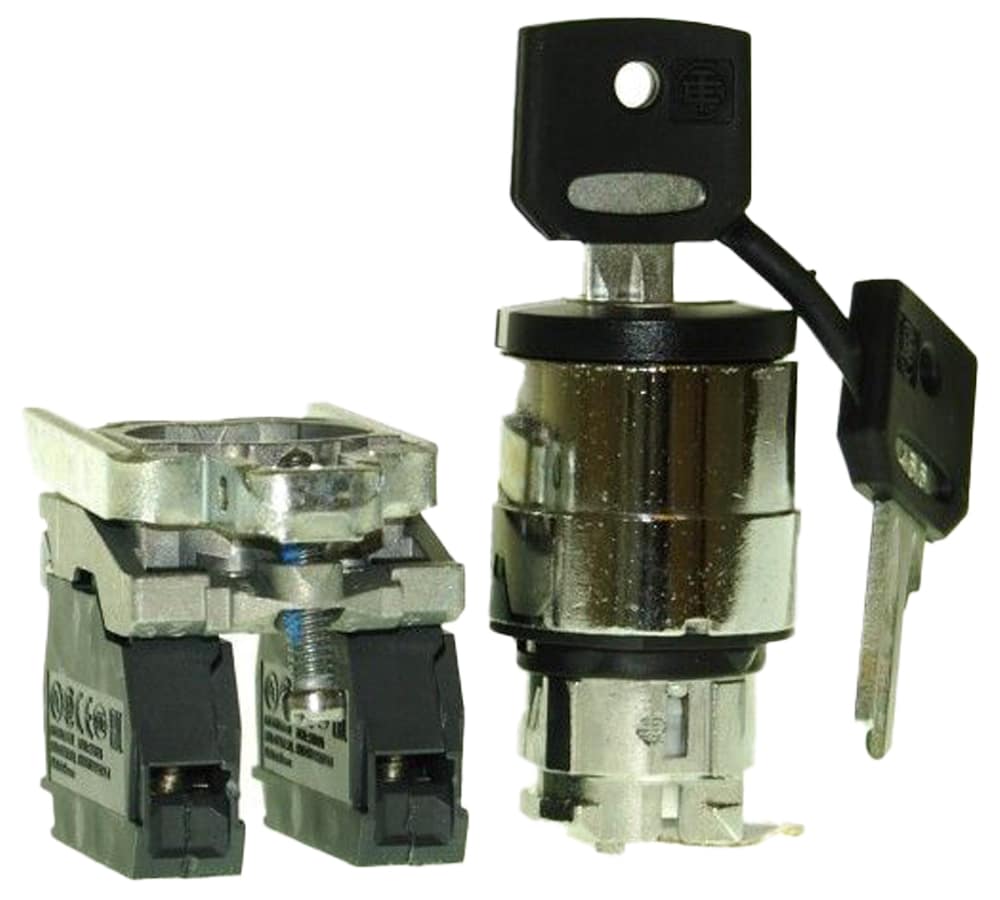

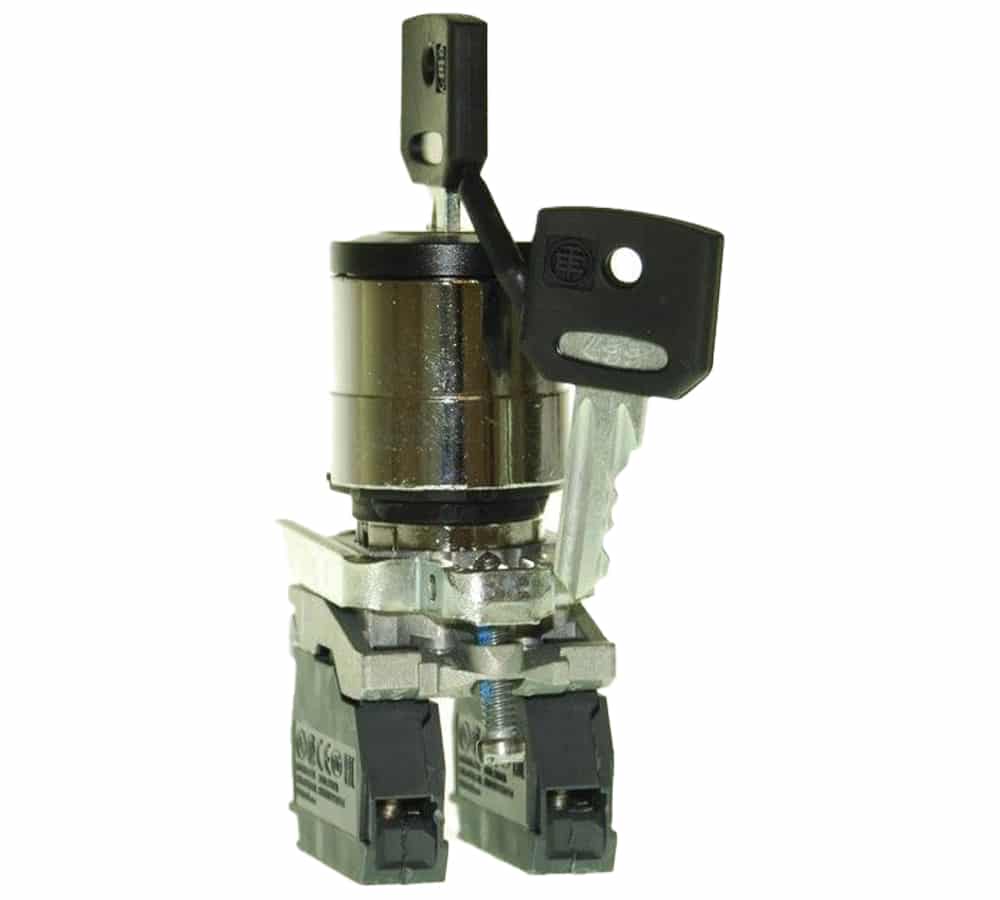

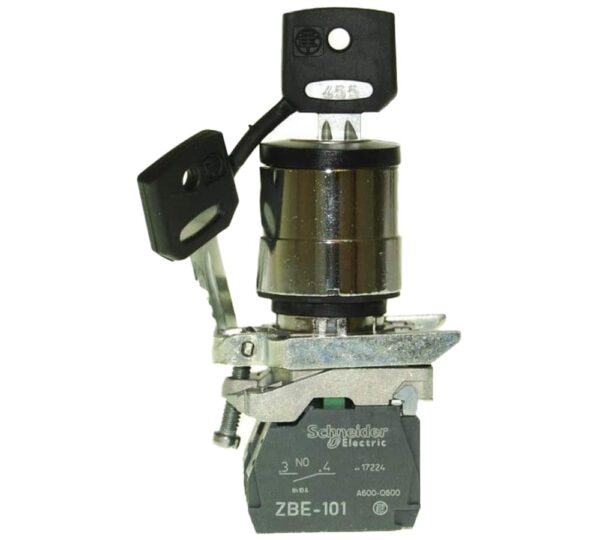

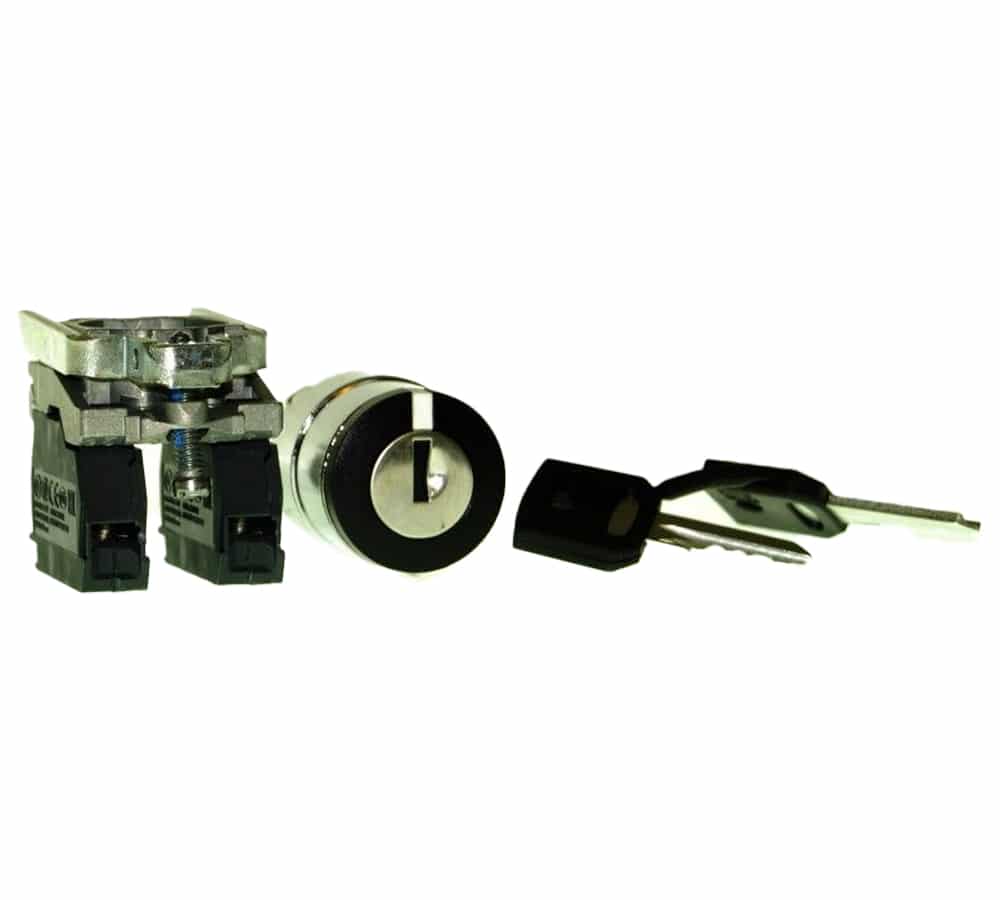

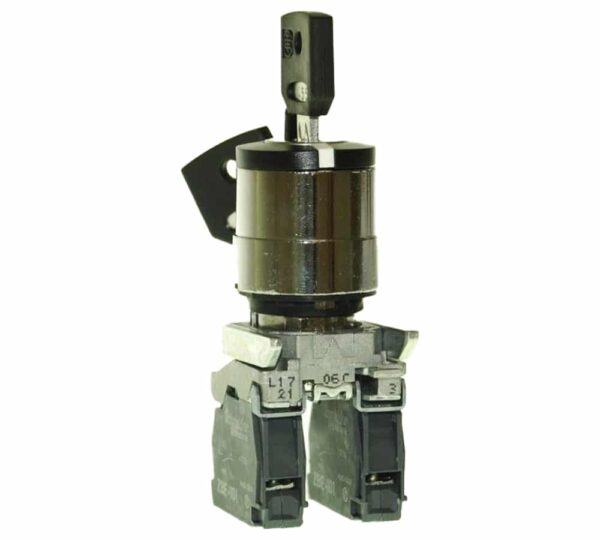

شستی دوطرفه فلزی برند اشنایدر الکتریک کد XB4BG03 Selector Switch Within Key 0-1-2 XB4BG03 SCHNEIDER ELECTRIC

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “شستی دوطرفه فلزی برند اشنایدر الکتریک کد XB4BG03”

رنج محصول

Harmony XB4

نوع قطعه

سلکتور فرمان

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

قطر جای نصب

22 میلی‌متر

نوع سری

استاندارد

شکل سر سلکتور

گرد

نوع کاربری

مکانیزم ثابت

موقعیت عملکرد

3 موقعیت ، 45 درجه

نوع و ترکیب کنتاکت

2 نرمال باز

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

86 میلی‌متر

وزن

127 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

سیکل کاری مکانیکی

1 میلیون سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13, 0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15, 3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15, 6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 1

استاندارد IP

IP66, IP67, IP69, IP69k

استاندارد ها

CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, IEC 60947-5-1, JIS C8201-1, JIS C8201-5-1, UL 508

گواهی استاندارد محصول

BV, CSA, DNV, GL, LROS, UL

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

50 عدد

مشخصه کاربری

سوئیچ کلیدخور مشکی

نوع قفل

Ronis 455

موقعیت بیرون کشیدن کلید

در هر موقعیتی

سلکتورهای فرمان دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان ، دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند و جزء جدایی ناپذیر آنها می‌باشند . این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند . این نوع شستی‌ها از سری XB4 هستند و جنس بدنه آنها از فلز می‌باشد .

کلید سلکتور XB4BG03 در صنعت به عنوان کلیدهای سلکتور دوطرفه شناخته می‌شوند . سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند . این کلید سلکتور دو طرفه یا سه حالته بوده و برای دو حالت روشن و عملیاتی موتور و یک حالت خاموش آن طراحی شده است . قابلیت قفل شدن این سلکتور از مزایای بارز آن بوده و برای اینکه وضعیت مدار به طور ناخواسته و یا توسط افراد غیر مجاز و غیر متخصص تغییر داده نشود از کلید برای قفل کردن آن استفاده می‌شود. نوع کلید قابل استفاده برای قفل این سلکتور کلید شماره 455 می‌باشد که توسط خود کمپانی اشنایدر ساخته و در بسته بندی این کالا قرار می‌گیرد .

قاب این وسیله از جنس فلز با روکش کروم است . این نوع بدنه دارای استحام کافی در برابر ضربات مکانیکی و سایر تنش‌های مکانیکی و الکتریکی می‌باشد . قطر شستی این سلکتور 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود . این نوع سلکتور دارای دو جفت کنتاکت باز (NO : Normally Open) با شماره ترمینال 13-41 و 23-24 است .
ترمینال‌های سلکتور XB4BG03 که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22mm² می‌باشد .

ولتاژ عایقی این سلکتور 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این سلکتور در مقابل جریان اتصال کوتاه تا 10 آمپر دارای مقاومت است . جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 6 آمپر با توجه به نوع و مقدار ولتاژ است . دوام الکتریکی این وسیله تا 1 میلیون سیکل می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . همچنین دوام مکانیکی نیز در این وسیله 1 میلیون سیکل تعیین شده است .

ابعاد ظاهری این سلکتورها به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 86 میلی‌متر است . مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد . دمای محیط از نظر نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد .

سلکتورهای XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP67 ، IP66 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
