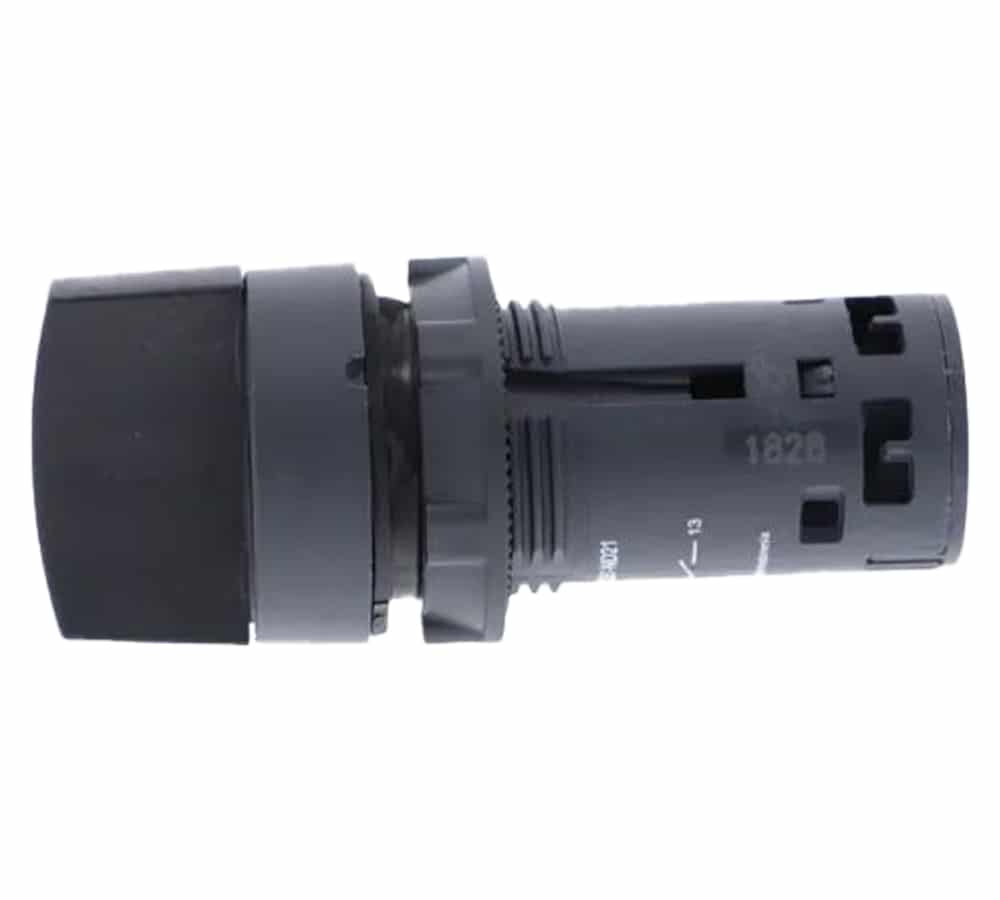

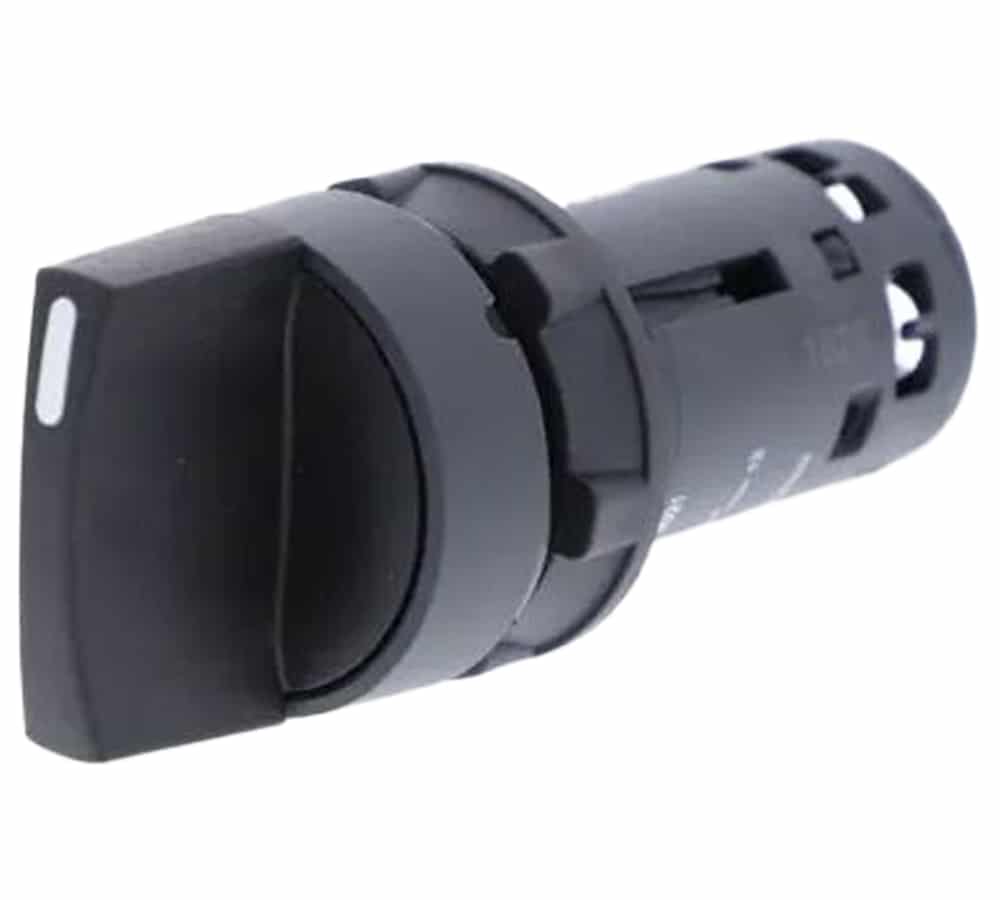

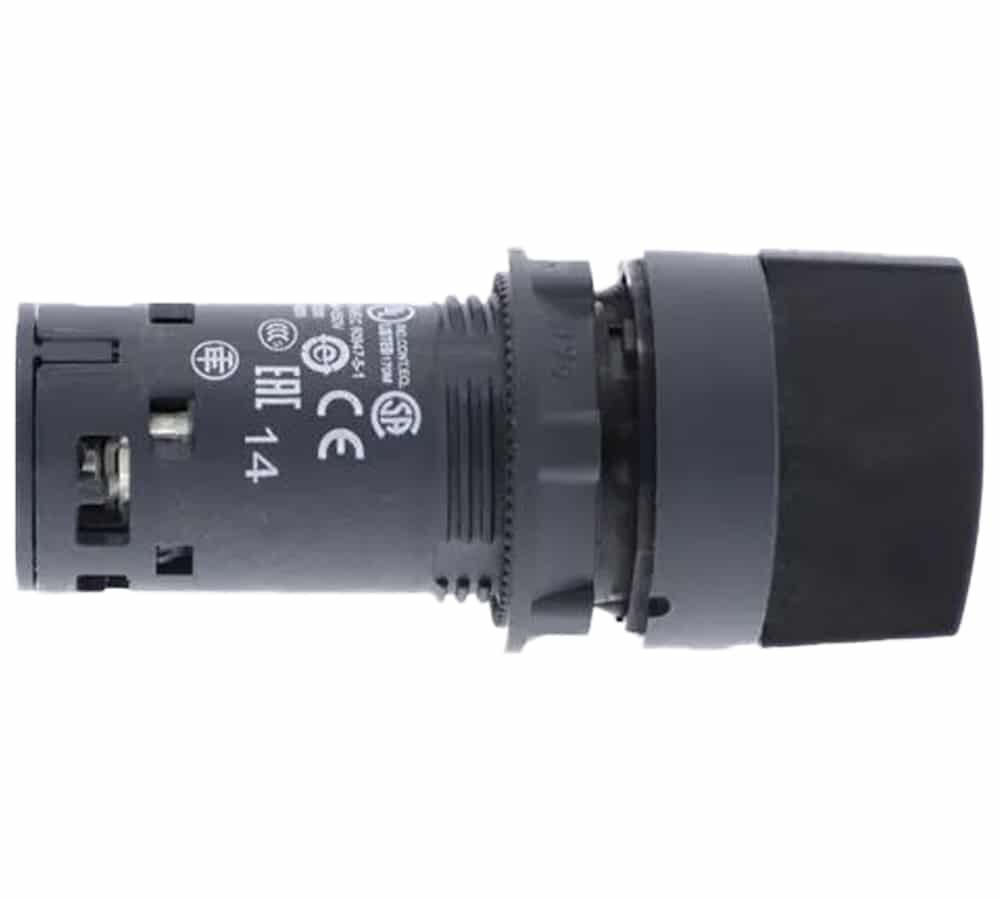

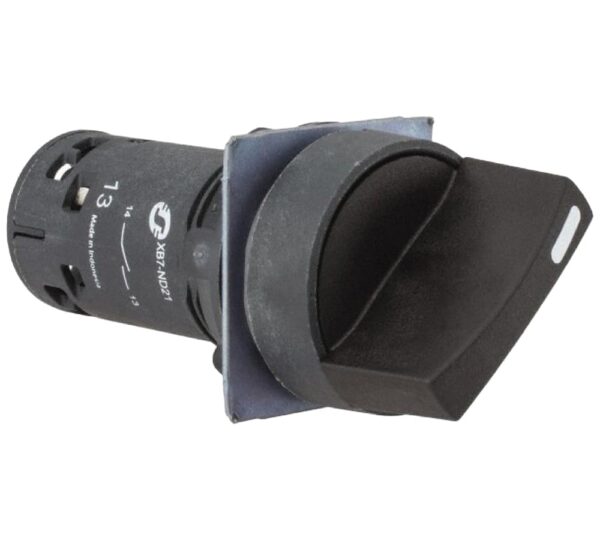

شستی یک‌‌طرفه باکالیت برند اشنایدر الکتریک کد XB7ND21

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

325,385تومان

توضیحات محصول

سلکتورهای فرمان دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان ، دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند و همچنین جزء جدایی ناپذیر آنها می‌باشند . این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند . سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند . این سلکتور از سری XB7 می‌باشد که از باکالیت مرغوب ساخته شده است .

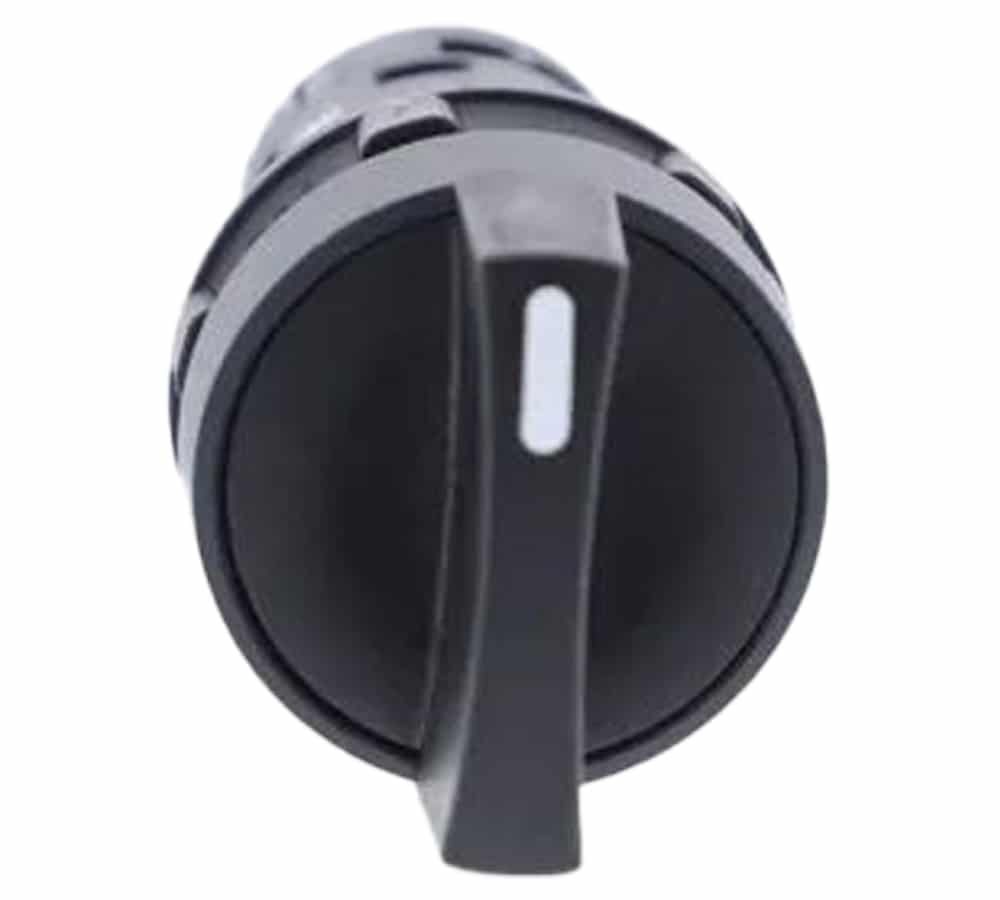

این کلید سلکتور یک طرفه یا دو حالته بوده و برای یک حالت روشن موتور و یک حالت خاموش آن طراحی شده است . مکانیزم قطع و وصل این کلید سلکتور به صورت گردان (مشابه کلیدهای گردان) بوده و با نیروی دست می‌باشد . شستی گردان این کلید در هر دو حالت خود دارای قابلیت مانا بوده و تا زمانی که با نیروی دست موقعیت آن تغییر نیابد در همان وضعیت باقی می‌ماند . این شستی دارای دو حالت 0 و 1 بوده و به صورت گردان و با زاویه 90 درجه تغییر وضعیت می‌‌دهد .

بدنه این وسیله از جنس پلاستیک دو عایقه محکم و به رنگ طوسی تیره یا مشکی است . این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد . قطر شستی این سلکتور 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود .‌ این نوع سلکتور دارای یک جفت کنتاکت باز (NO : Normally Open) با شماره ترمینال 13-14 است .

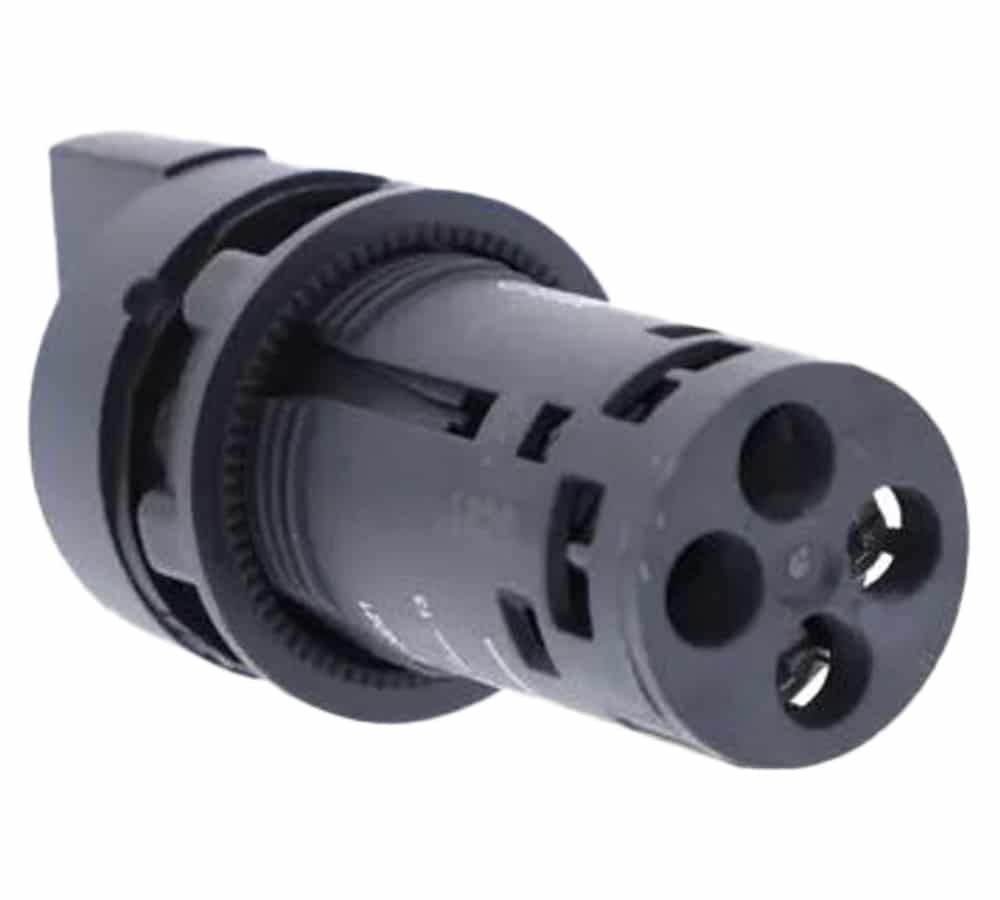

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.34 تا  2×2.5 mm² می‌باشد .

ولتاژ عایقی این سلکتور 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این سلکتور در مقابل جریان اتصال کوتاه تا 4 آمپر دارای مقاومت است . جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 6/0 آمپر با توجه به نوع و مقدار ولتاژ است . ابعاد ظاهری این سلکتورها به این شرح است : ارتفاع آن‌ها 29 میلی‌متر ، عرض 29 میلی‌متر و عمق آن نیز 68.5 میلی‌متر است .

دوام الکتریکی این وسیله تا 1 میلیون سیکل می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 300 هزار سیکل تعیین شده است . دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن 25- درجه تا 70+ درجه سانتی‌گراد تعیین شده است .
این سلکتورهای XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .

اطلاعات محصول

جزئیات

رنج محصول

Harmony XB7

نوع قطعه

سلکتور فرمان

سری محصول

XB7

قطر جای نصب

22 میلی‌متر

وزن

26 گرم

استاندارد IP

قسمت کنتاکت‌ها IP20 و قسمت کلگی IP65

نوع کاربری

مکانیزم ثابت

مشخصه کاربری

دستگیره استاندارد مشکی

موقعیت عملکرد

دو موقعیت ، 90 درجه

نوع و ترکیب کنتاکت

1 نرمال باز

عرض محصول

29 میلی‌متر

ارتفاع محصول

29 میلی‌متر

شکل سر سلکتور

گرد

عملکرد کنتاکت

قطع آهسته

سیکل کاری مکانیکی

300000 سیکل

روش اتصال

ترمینال پیچی

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

4 آمپر

ولتاژ عایق نامی (ui)

250 ولت

آستانه شکست ولتاژ موجی

4 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.22 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-14, 0.6 آمپر در 120 ولت در دسته‌بندی کاربری AC-14

سیکل کاری الکتریکی

1 میلیون سیکل

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

25- الی 70 درجه سانتی‌گراد

استاندارد ها

CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-1, UL 508

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد

دسته‌بندی حفاظتی

TH

کلاس حفاظتی در برابر شوک الکتریکی

کلاس 2
