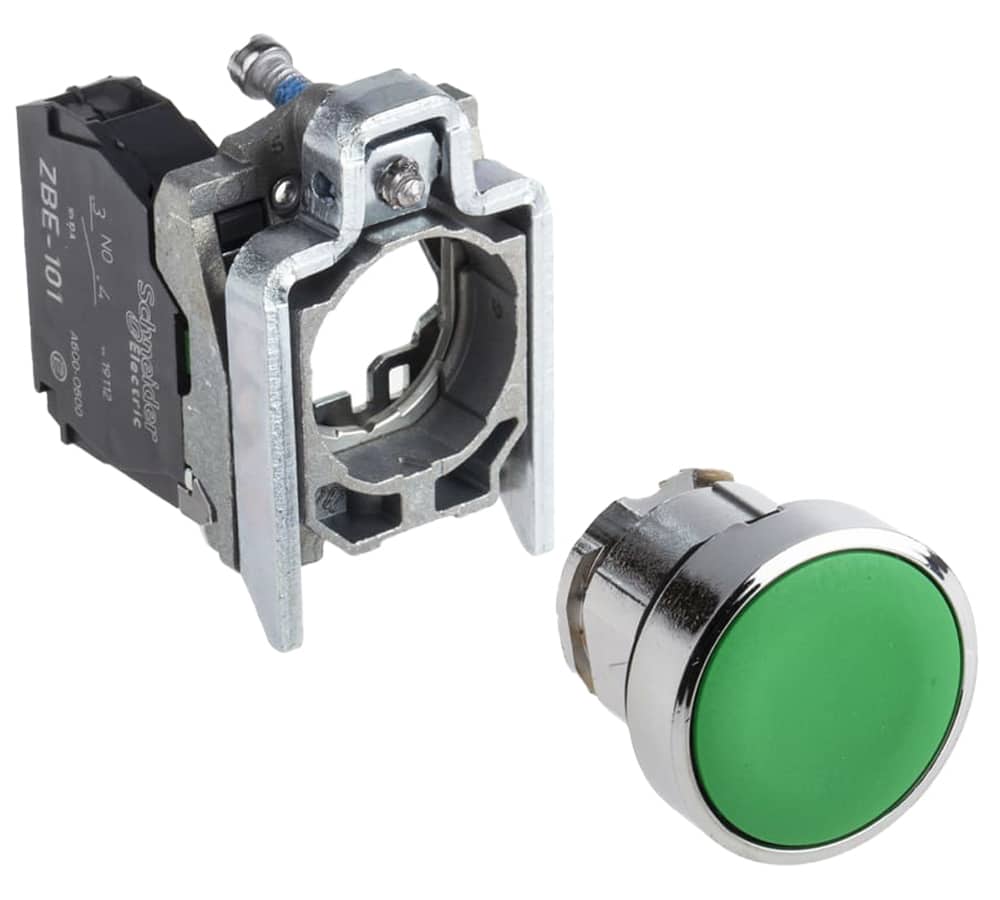

شستی فلزی رنگ سبز با یک کنتاکت NO برند اشنایدر الکتریک کد XB4BA31 Metal Green Push Button With 22mm Diameter And 1NO XB4BA31 SCHNEIDER ELECTRIC

۱۷۳,۰۰۰تومان

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “شستی فلزی رنگ سبز با یک کنتاکت NO برند اشنایدر الکتریک کد XB4BA31”

رنج محصول

نوع قطعه

سری محصول

جنس قاب

نوع سری

استاندارد

قطر جای نصب

شکل سر پوش باتن

نوع و ترکیب کنتاکت

روش اتصال

ارتفاع محصول

عرض محصول

عمق محصول

وزن

سیکل کاری مکانیکی

جنس کنتاکت‌ها

ولتاژ عایق نامی (ui)

سیکل کاری الکتریکی

دمای محیط انبار

دمای محیط هنگام کارکرد

کلاس حفاظتی در برابر شوک الکتریکی

استاندارد IP

, , ,

استاندارد ها

, , , , , , ,

گواهی استاندارد محصول

, , , , ,

مقاومت در برابر لرزش

مقاومت در برابر شوک

تعداد در جعبه

تعداد در کارتن

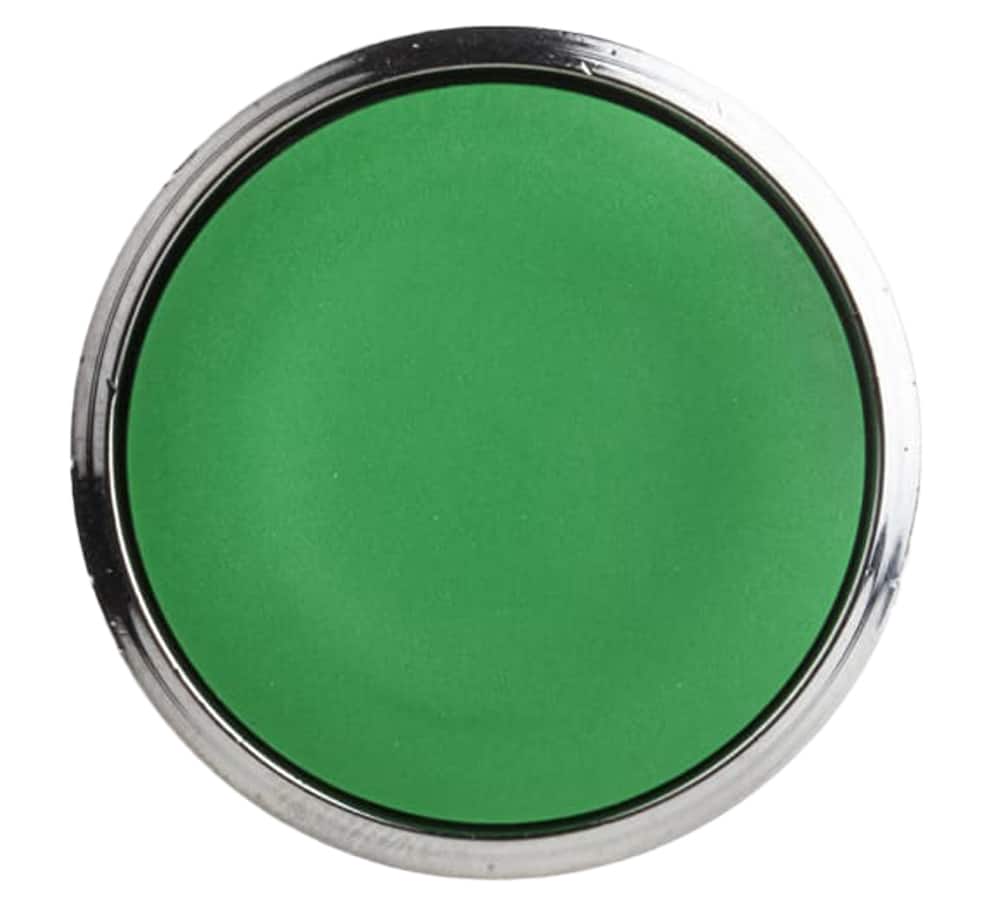

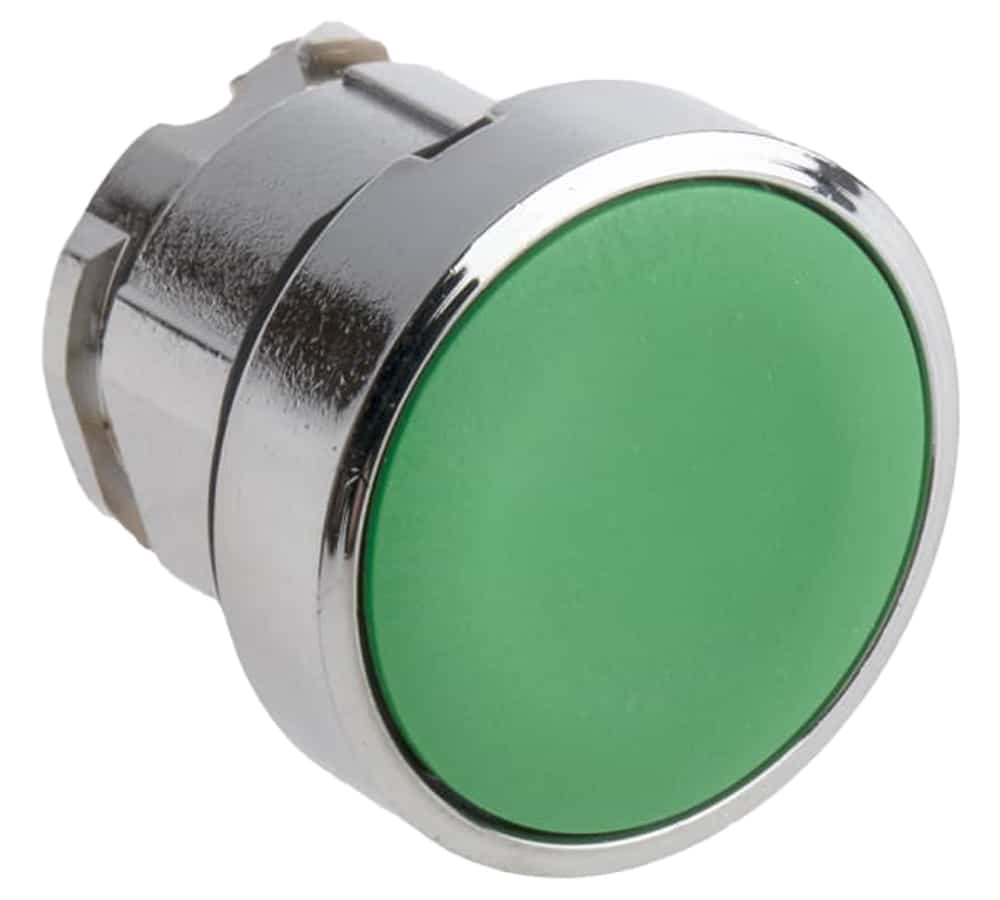

این نوع پوش باتن‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر ریستی شناخته می‌شوند . منظور از برگشت‌پذیر بودن این پوش باتن‌ها ، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، به حالت اولیه خود باز می‌گردند . این وسیله که یک شستی به رنگ سبز بر روی آن تعبیه شده است بدون چراغ بوده و به واسطه رنگ شفاف خود به راحتی از فاصله دور قابل تشخیص می‌باشد . از پوش باتن‌های سبز برای انجام عملیات عادی یا راه‌اندازی قسمتی از مدار که در مواقع عادی و به غیر از موارد اضطراری و غیر طبیعی باید فعال شوند استفاده می‌شود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، تشخیص کلید فرمان بخش عادی مدار است .

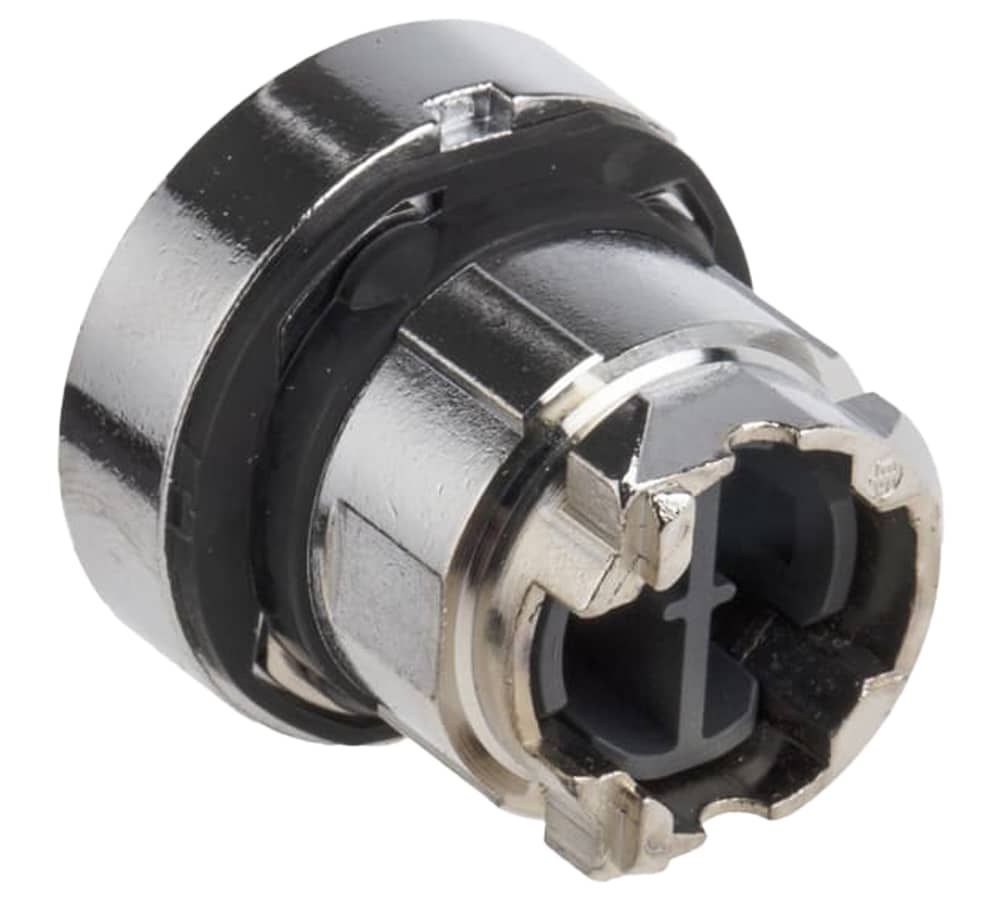

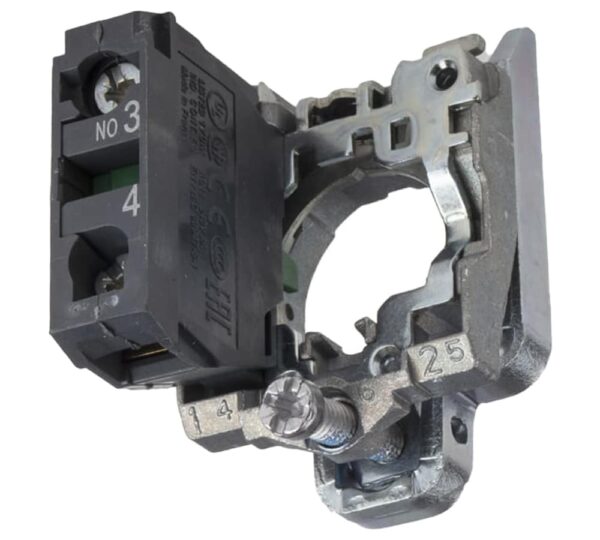

بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود .‌ این نوع پوش باتن دارای کنتاکت‌های باز (NO : Normally Open) است که آن با شماره 3 و 4 مشخص شده است . جنس کنتاکت‌های این پوش‌باتن‌ها نیز از آلیاژ نقره که ترکیبی از نیکل و نقره است می‌باشد .

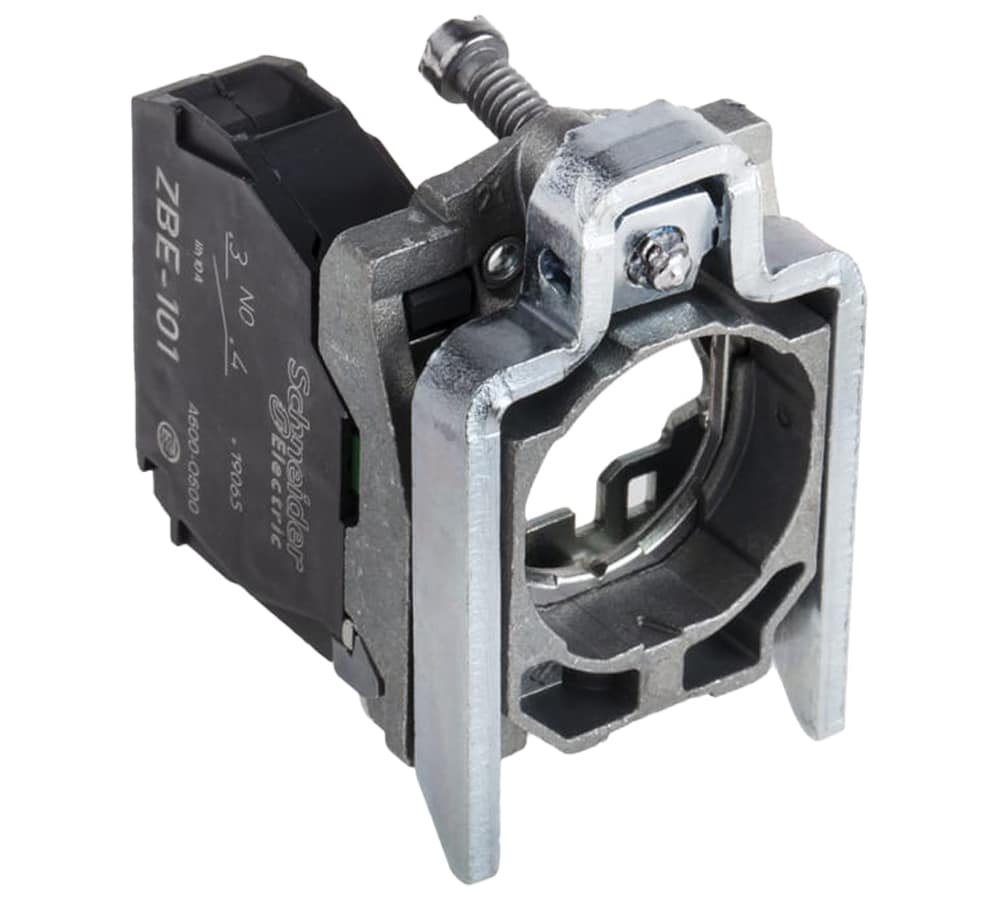

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا 2×2.5 mm² می‌باشد .

ولتاژ عایقی در این شستی 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است . علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد . جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد .

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد . ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 52 میلی‌متر است . دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است .

دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . این پوش باتن‌های XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
