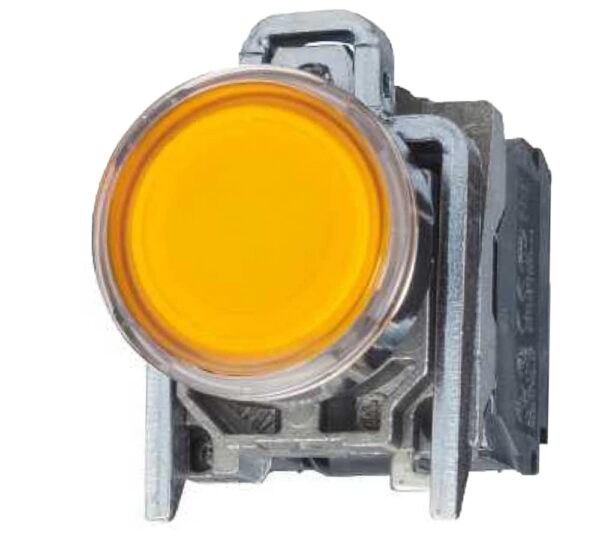

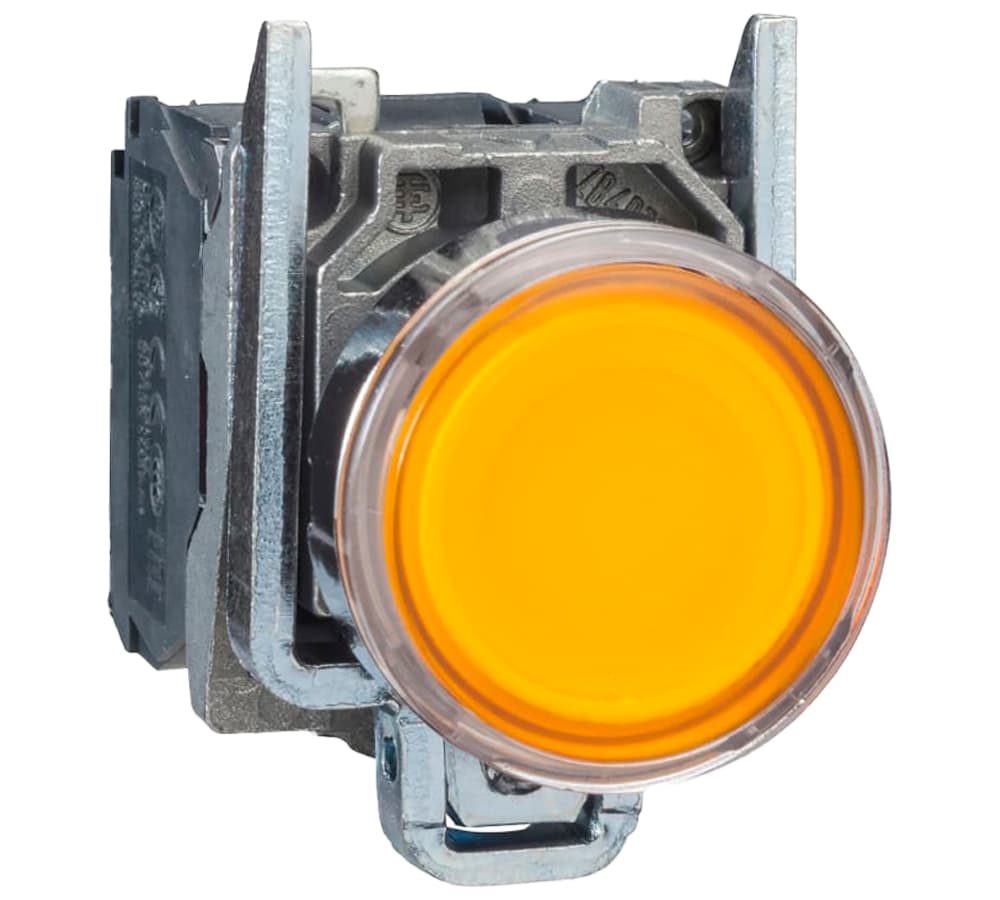

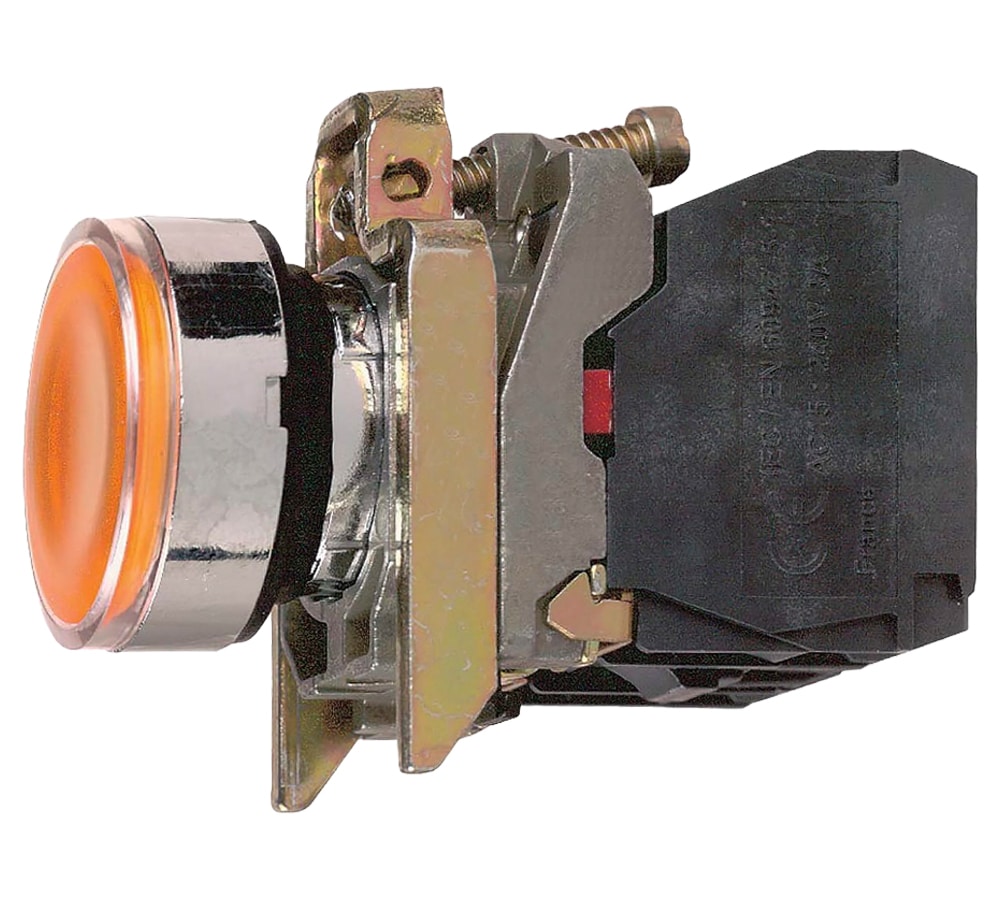

شستی فلزی چراغدار رنگ زرد با یک کنتاکت NO+NC برند اشنایدر الکتریک کد XB4BW35M5 Metal Yellow 220V AC Push Button With LED And 22mm Diameter 1NO1NC XB4BW35M5 SCHNEIDER ELECTRIC
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
| رنج محصول | Harmony XB4 |
|---|---|
| نوع قطعه | پوش باتن چراغدار |
| سری محصول | XB4 |
| جنس قاب | فلز با پوشش کروم |
| نوع سری | استاندارد |
| قطر جای نصب | 22 میلی‌متر |
| شکل سر پوش باتن | گرد |
| نوع و ترکیب کنتاکت | 1 نرمال باز + 1 نرمال بسته |
| روش اتصال | ترمینال پیچی |
| ارتفاع محصول | 47 میلی‌متر |
| عرض محصول | 30 میلی‌متر |
| عمق محصول | 101 میلی‌متر |
| وزن | 97 گرم |
| سیکل کاری مکانیکی | 10 میلیون سیکل |
| جنس کنتاکت‌ها | آلیاژ نقره ( نقره نیکل ) |
| ولتاژ عایق نامی (ui) | 600 ولت |
| سیکل کاری الکتریکی | 1 میلیون سیکل |
| دمای محیط انبار | 40- الی 70 درجه سانتی‌گراد |
| دمای محیط هنگام کارکرد | 40- الی 70 درجه سانتی‌گراد |
| کلاس حفاظتی در برابر شوک الکتریکی | کلاس 1 |
| استاندارد IP | IP66, IP67, IP69, IP69k |
| استاندارد ها | CSA C22.2 No 14, EN/IEC 60255-1, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508 |
| گواهی استاندارد محصول | BV, CSA, DNV, GL, LROS, UL listed |
| مقاومت در برابر لرزش | 5gn در فرکانس 2 الی 500 هرتز |
| مقاومت در برابر شوک | 30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه |
| تعداد در جعبه | 1 عدد |
| تعداد در کارتن | 50 عدد |
| جنس مهره ثابت کننده | زماک |
| نوع کاربری | مکانیزم با برگشت فنر |
| مشخصه کاربری | زرد توکار |
| اطلاعات اضافی اپراتور | با لنز مسطح |
| عملکرد کنتاکت | قطع آهسته |
| منبع نور | LED |
| ولتاژ تغذیه نامی | 230 الی 240 ولت AC در فرکانس 50/60 هرتز |
| مقاومت در برابر نفوذ آب با فشار بالا | 7 میلیون پاسکال در 55 درجه سانتی‌گراد |
| گشتاور مورد نیاز برای سفت کردن پیچ | 0.8 الی 1.2 نیوتن‌متر |
| حفاظت اتصال کوتاه | 10 آمپر |
| جریان قابل عبور در شرایط تهویه با هوای آزاد | 10 آمپر |
| مقاومت در برابر موج گذرای سریع | 6 کیلو ولت |
| جریان کاری نامی (le) | 0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13, 0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15, 3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15, 6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15 |
| نوع نوردهی | پایدار |
| جریان مصرفی | 14 میلی‌آمپر |
| عمر کاری | 100 هزار ساعت |
| محدوده ولتاژ تغذیه | 195 الی 264 ولت AC |
| نحوه عرضه محصول | پک کامل |
| دسته‌بندی حفاظتی | TH |
این نوع پوش باتن‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر شناخته می‌شوند . منظور از برگشت‌پذیر بودن این پوش باتن‌ها ، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، به حالت اولیه خود باز می‌گردند . این وسیله که یک شستی به رنگ زرد یا نارنجی بر روی آن تعبیه شده است دارای چراغ LED در داخل شستی خود بوده و به لطف روشنایی قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد . از پوش باتن‌های زرد برای انجام عملیات اضطراری یا راه‌اندازی قسمتی از مدار که در مواقع غیرطبیعی باید فعال شوند استفاده می‌شود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، صدور فرمان شروع مجدد یا راه‌اندازی تجهیزات کنترلی و اضطراری و … است .
بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود . این نوع پوش باتن دارای کنتاکت‌های باز (NO : Normally Open) و بسته (NC : Normally Close) است که بنا به نیاز و کاربرد مورد استفاده قرار می‌گیرند . کنتاکت‌های باز آن با شماره 3 و 4 و کنتاکت‌های بسته با شماره 1 و 2 پشت پوش باتن مشخص شده است .
ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا 2×2.5 mm² می‌باشد .
ولتاژ نامی این پوش باتن 230 تا 240 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . محدوده ولتاژ تغذیه نیز بین 195 تا 264 ولت AC است . ولتاژ عایقی در این شستی 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است . علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد .
جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد . مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی‌متری می‌باشد .
ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 101 میلی‌متر است .
دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است . دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد .
این پوش باتن‌های XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
