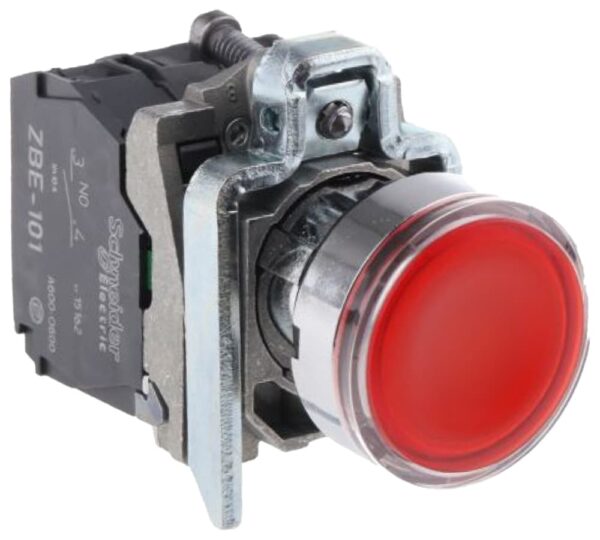

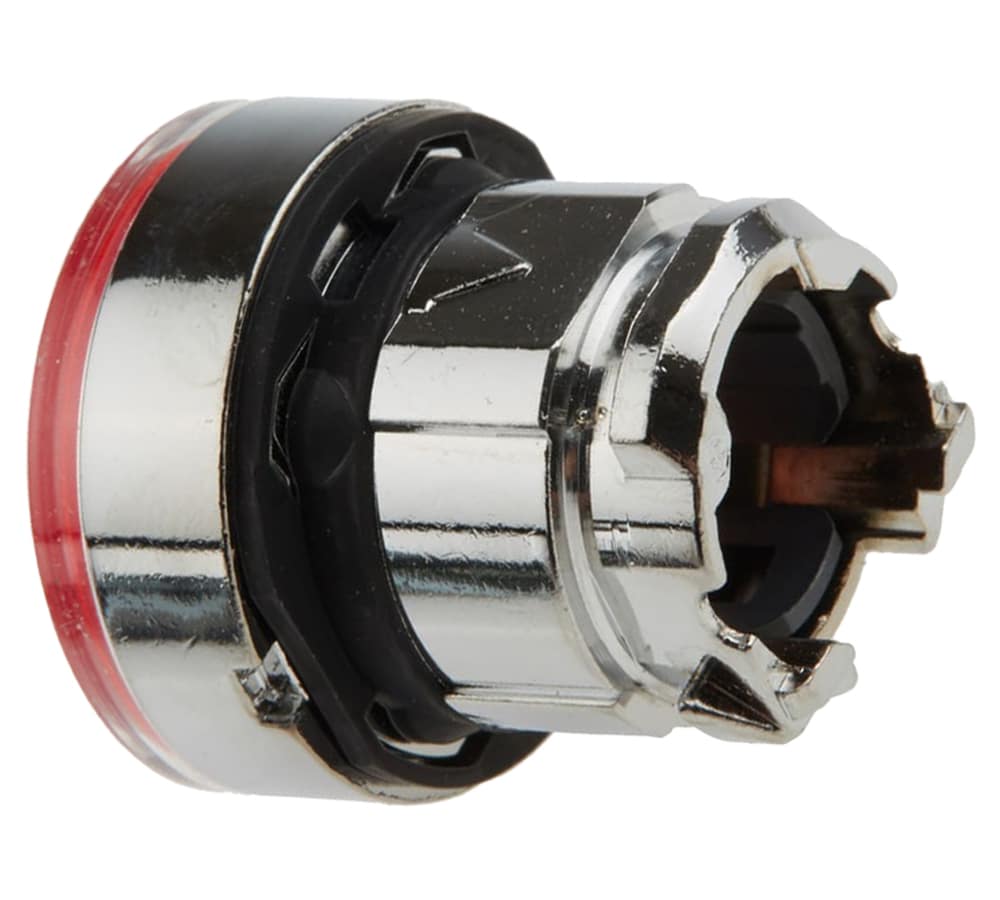

شستی فلزی چراغدار رنگ قرمز 220 ولت AC با یک کنتاکت NO+NC برند اشنایدر الکتریک کد XB4BW34M5 Metal Red 220V AC Push Button With LED And 22mm Diameter 1NO1NC XB4BW34M5 SCHNEIDER ELECTRIC
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
| رنج محصول | Harmony XB4 |
|---|---|
| نوع قطعه | پوش باتن چراغدار |
| سری محصول | XB4 |
| جنس قاب | فلز با پوشش کروم |
| نوع سری | استاندارد |
| قطر جای نصب | 22 میلی‌متر |
| شکل سر پوش باتن | گرد |
| نوع و ترکیب کنتاکت | 1 نرمال باز + 1 نرمال بسته |
| روش اتصال | ترمینال پیچی |
| ارتفاع محصول | 47 میلی‌متر |
| عرض محصول | 30 میلی‌متر |
| عمق محصول | 57 میلی‌متر |
| وزن | 97 گرم |
| سیکل کاری مکانیکی | 10 میلیون سیکل |
| جنس کنتاکت‌ها | آلیاژ نقره ( نقره نیکل ) |
| ولتاژ عایق نامی (ui) | 600 ولت |
| سیکل کاری الکتریکی | 1 میلیون سیکل |
| دمای محیط انبار | 40- الی 70 درجه سانتی‌گراد |
| دمای محیط هنگام کارکرد | 40- الی 70 درجه سانتی‌گراد |
| کلاس حفاظتی در برابر شوک الکتریکی | کلاس 1 |
| استاندارد IP | IP66, IP67, IP69, IP69k |
| استاندارد ها | CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508 |
| گواهی استاندارد محصول | BV, CSA, DNV, GL, LROS, UL listed |
| مقاومت در برابر لرزش | 5gn در فرکانس 2 الی 500 هرتز |
| مقاومت در برابر شوک | 30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه |
| تعداد در جعبه | 1 عدد |
| تعداد در کارتن | 100 عدد |
| جنس مهره ثابت کننده | زماک |
| نوع کاربری | مکانیزم با برگشت فنر |
| مشخصه کاربری | قرمز توکار |
| اطلاعات اضافی اپراتور | با لنز مسطح |
| عملکرد کنتاکت | قطع آهسته |
| منبع نور | LED |
| ولتاژ تغذیه نامی | 230 الی 240 ولت AC در فرکانس 50/60 هرتز |
| مقاومت در برابر نفوذ آب با فشار بالا | 7 میلیون پاسکال در 55 درجه سانتی‌گراد |
| گشتاور مورد نیاز برای سفت کردن پیچ | 0.8 الی 1.2 نیوتن‌متر |
| حفاظت اتصال کوتاه | 10 آمپر |
| جریان قابل عبور در شرایط تهویه با هوای آزاد | 10 آمپر |
| مقاومت در برابر موج گذرای سریع | 6 کیلو ولت |
| جریان کاری نامی (le) | 0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13, 0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15, 3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15, 6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15 |
| نوع نوردهی | پایدار |
| جریان مصرفی | 14 میلی‌آمپر |
| عمر کاری | 100 هزار ساعت |
| محدوده ولتاژ تغذیه | 195 الی 264 ولت AC |
| نحوه عرضه محصول | پک کامل |
| دسته‌بندی حفاظتی | TH |
| مقاومت در برابر شوک‌های گذرا | 2 کیلو ولت |
| مقاومت در برابر میدان مغناطیسی | 10 ولت بر متر |
| مقاومت در برابر تخلیه‌ی الکترو استاتیک | 6 کیلو ولت بر روی کنتاکت, 8 کیلو ولت در هوای آزاد |
| جذب الکترومغناطیس | کلاس B |

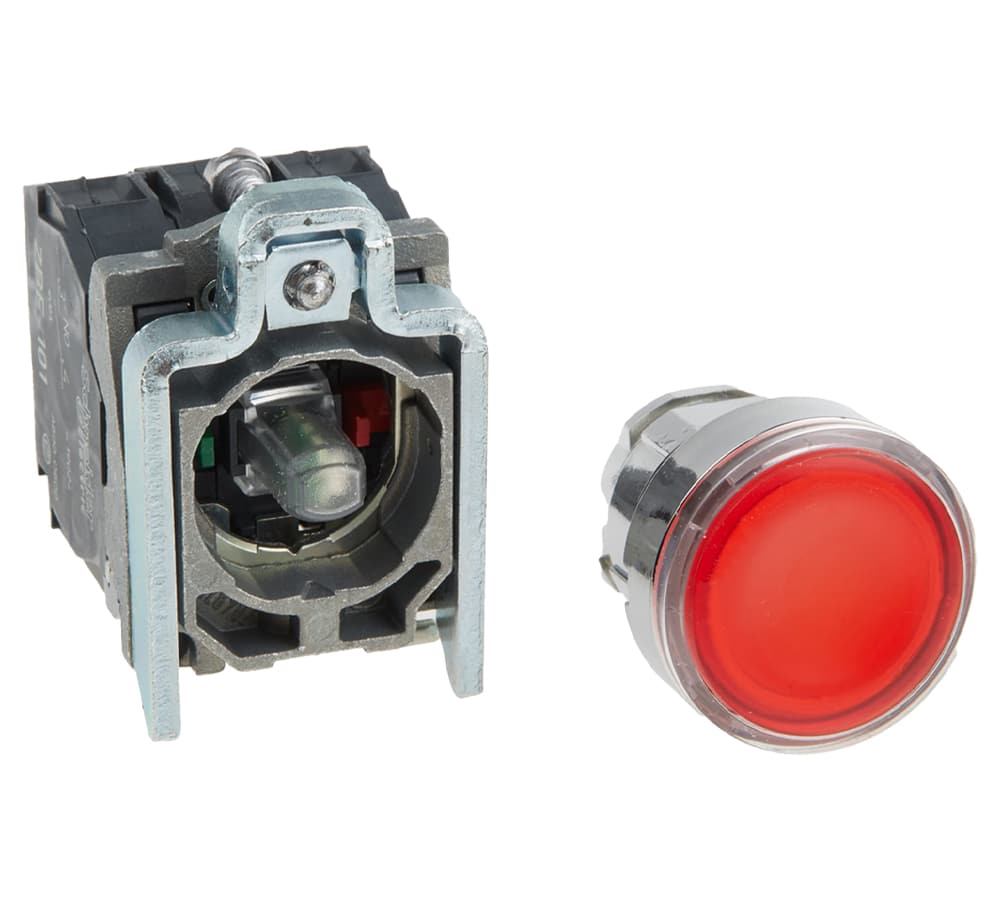

این نوع پوش باتن‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر اضطراری شناخته می‌شوند . منظور از برگشت‌پذیر بودن این پوش باتن‌ها ، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، به حالت اولیه خود باز می‌گردند . این وسیله که یک شستی به رنگ قرمز بر روی آن تعبیه شده است دارای چراغ LED در داخل شستی خود بوده و به لطف روشنایی قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد .
از پوش باتن‌های قرمز معمولا برای قطع مدار به صورت عادی یا اضطراری استفاده می‌شود اما از آن جایی که این نوع پوش باتن قرمز دارای کنتاکت‌های باز نیز می‌باشد قابلیت به کارگیری به منظور استارت تجهیزات اضطراری یا راه‌اندازی قسمتی از مدار که در مواقع غیرطبیعی باید فعال شوند مانند تجهیزات هشدار و … هستند . استفاده می‌شود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، نشان دادن کاربرد توقف یا عملیات اضطرار است .

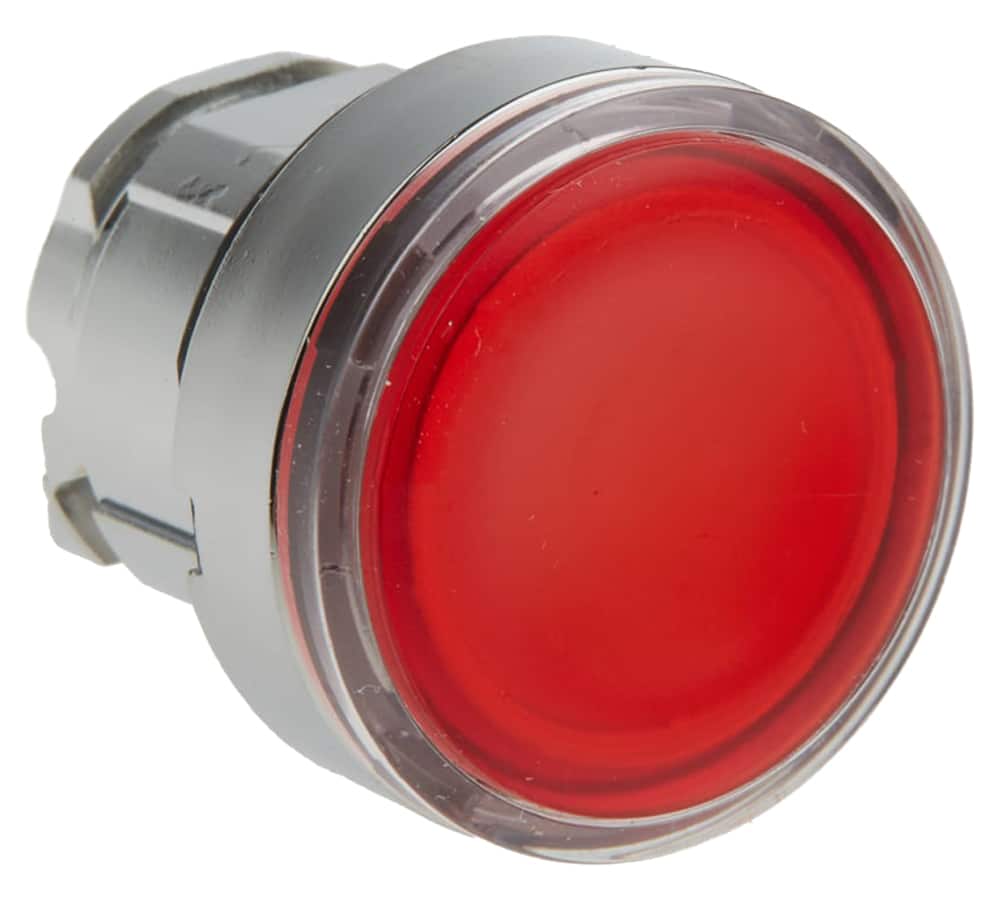

بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود .

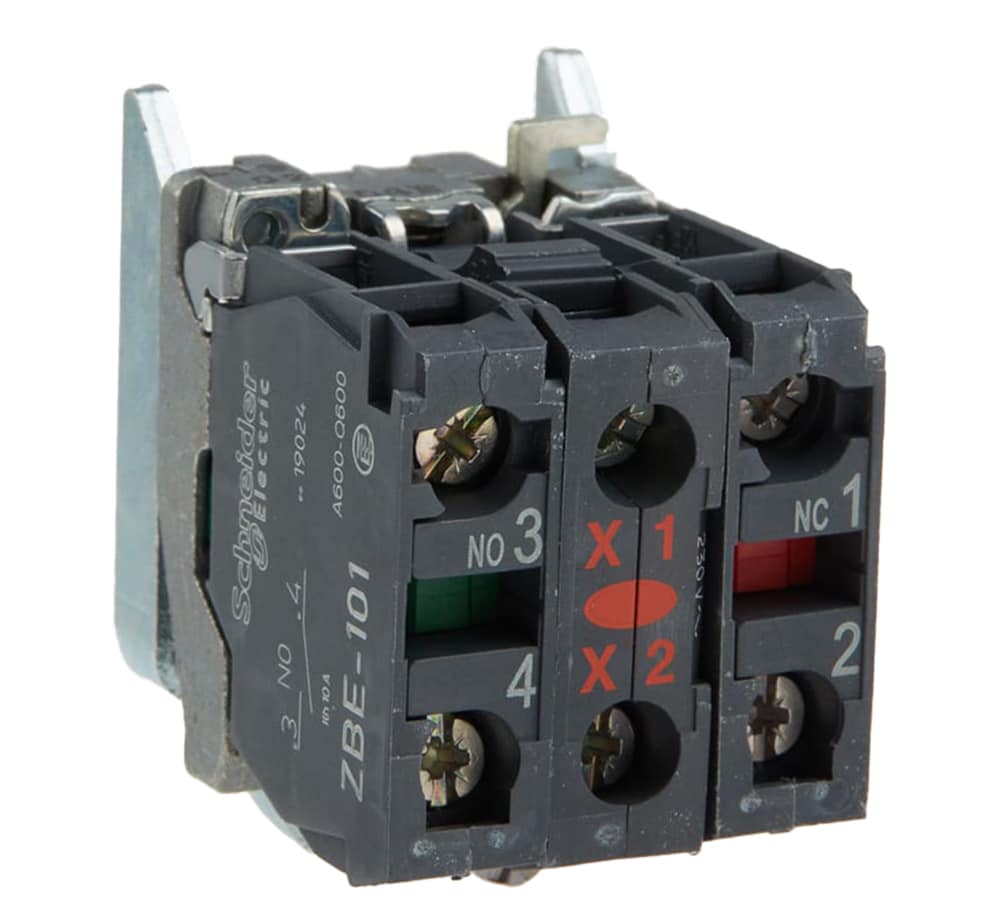

این نوع پوش باتن دارای کنتاکت‌های باز (NO : Normally Open) و بسته (NC : Normally Close) است که بنا به نیاز و کاربرد مورد استفاده قرار می‌گیرند . کنتاکت‌های باز آن با شماره 3 و 4 و کنتاکت‌های بسته با شماره 1 و 2 پشت پوش باتن مشخص شده است .

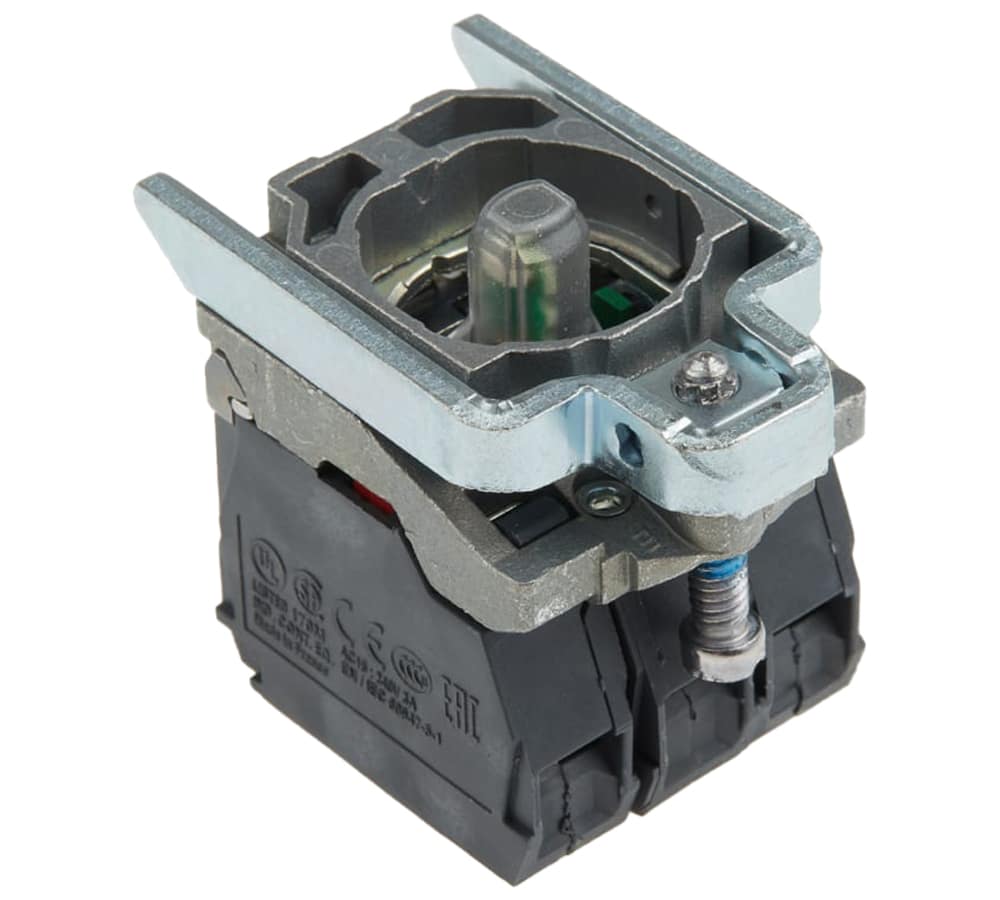

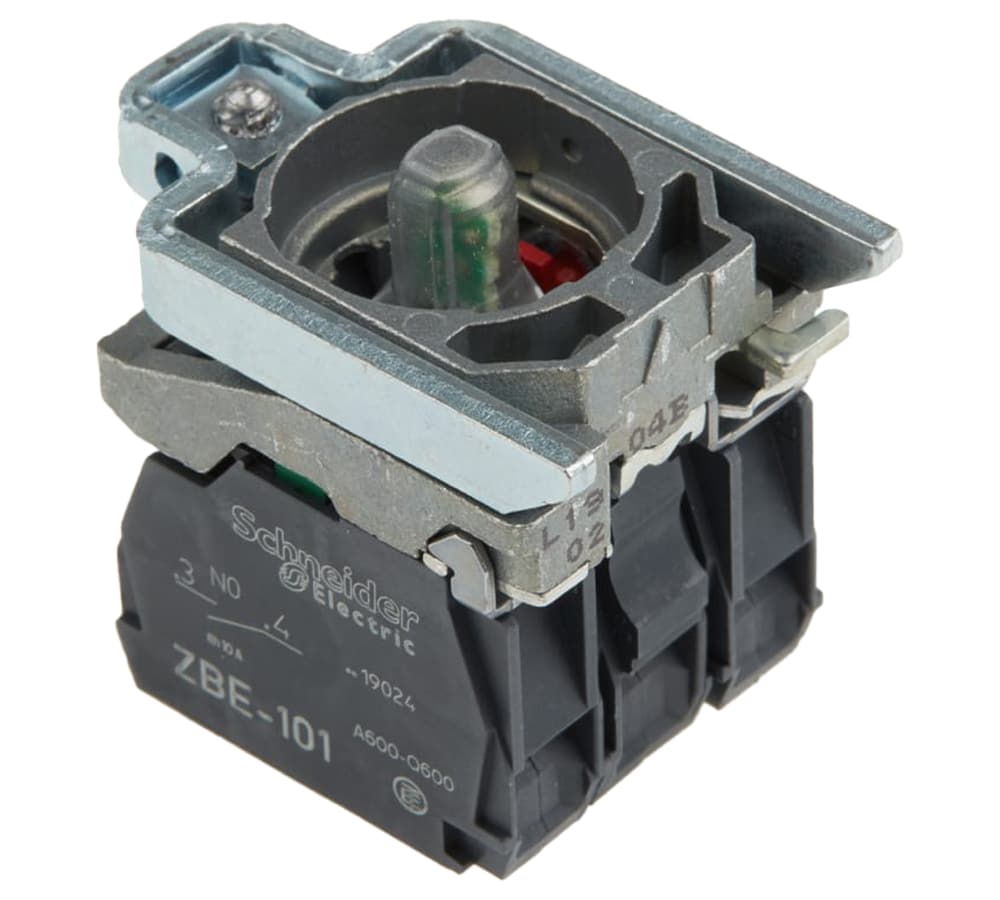

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا 2×2.5 mm² می‌باشد .
ولتاژ نامی این پوش باتن 230 تا 240 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . محدوده ولتاژ تغذیه نیز بین 195 تا 264 ولت AC است . ولتاژ عایقی در این شستی 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است . علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد . جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد .
مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد . ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 57 میلی‌متر است . دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است . دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . این پوش باتن‌های XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
