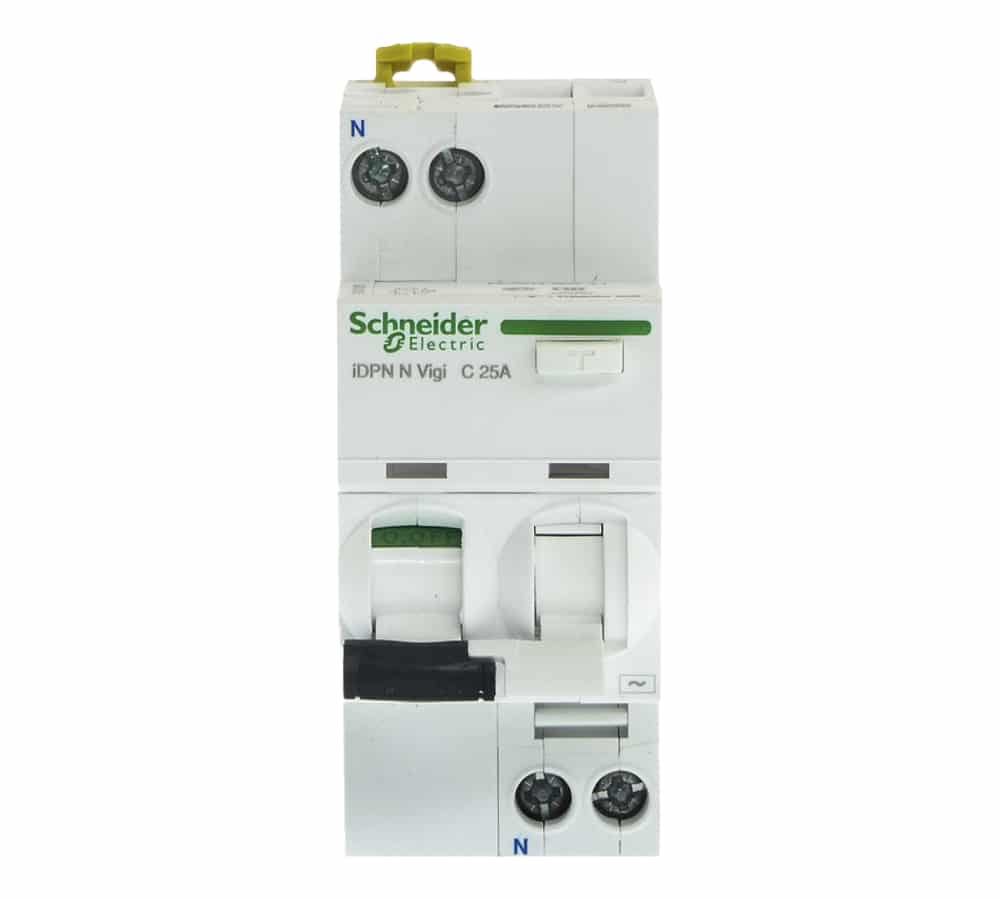

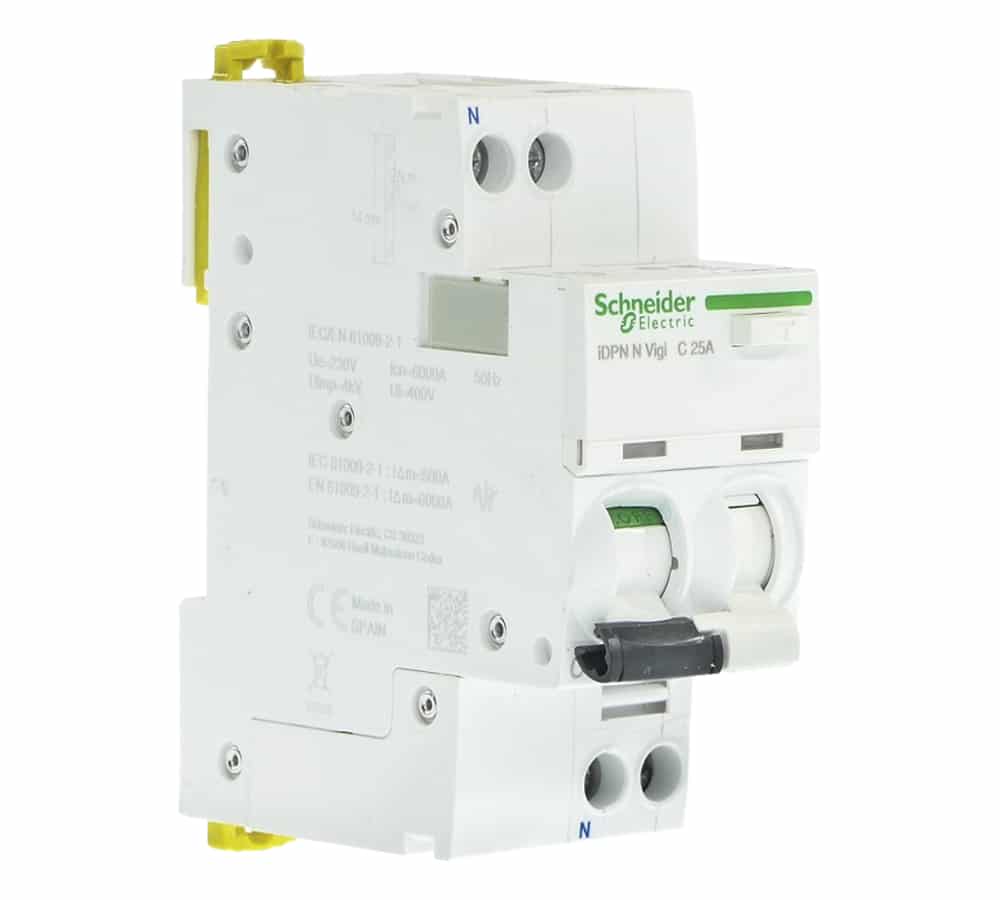

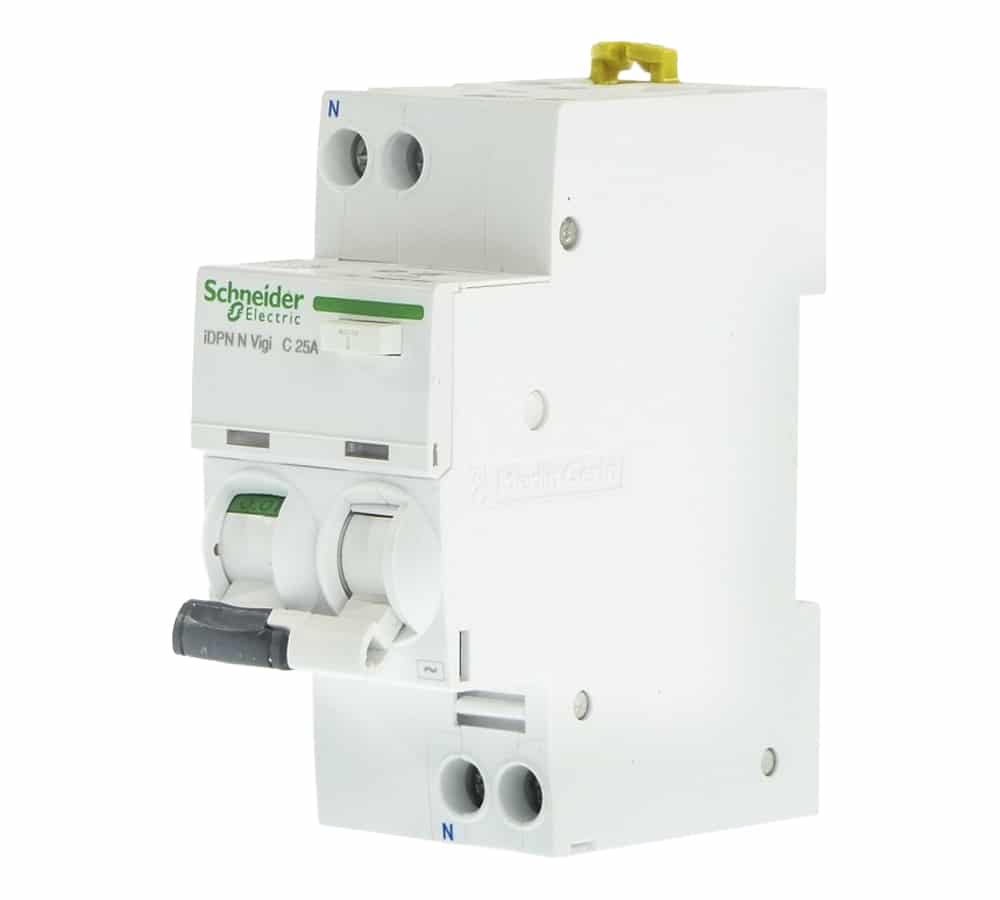

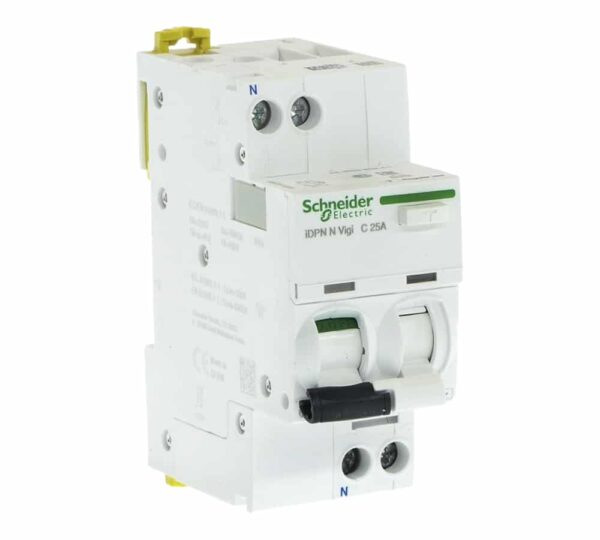

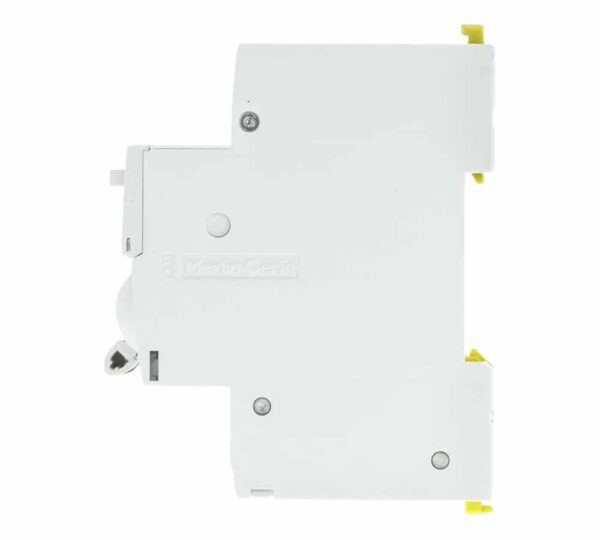

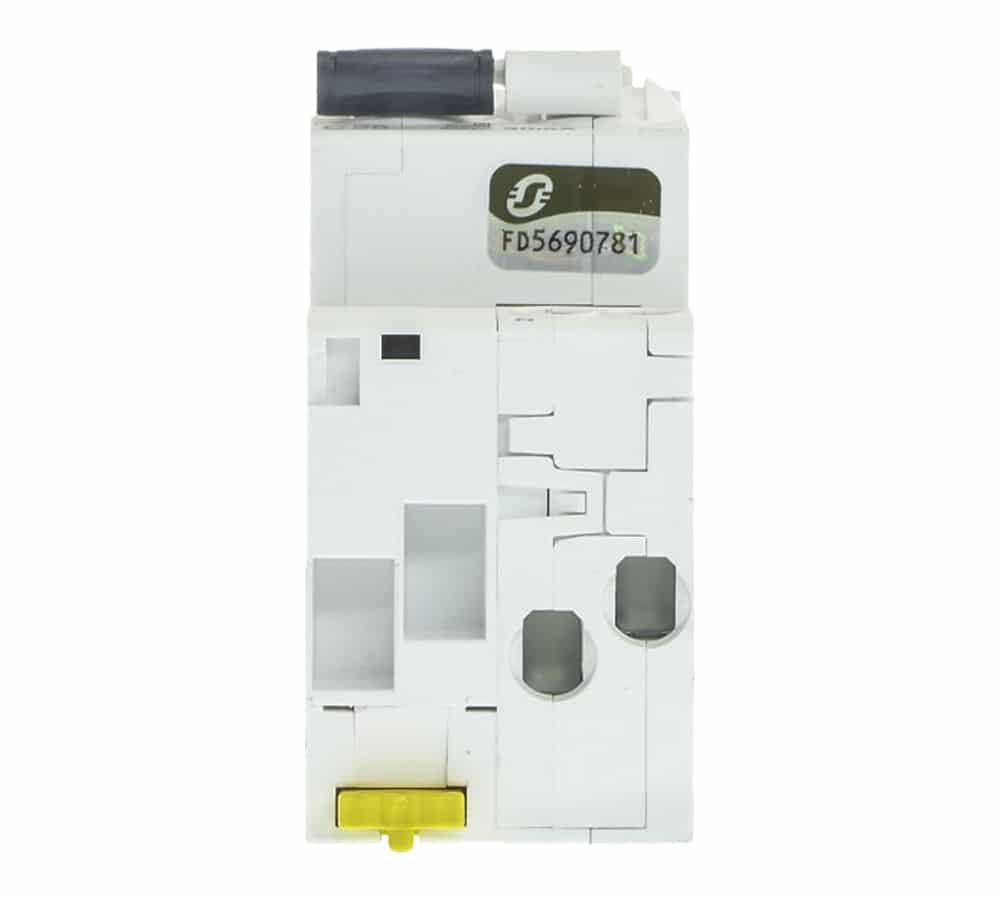

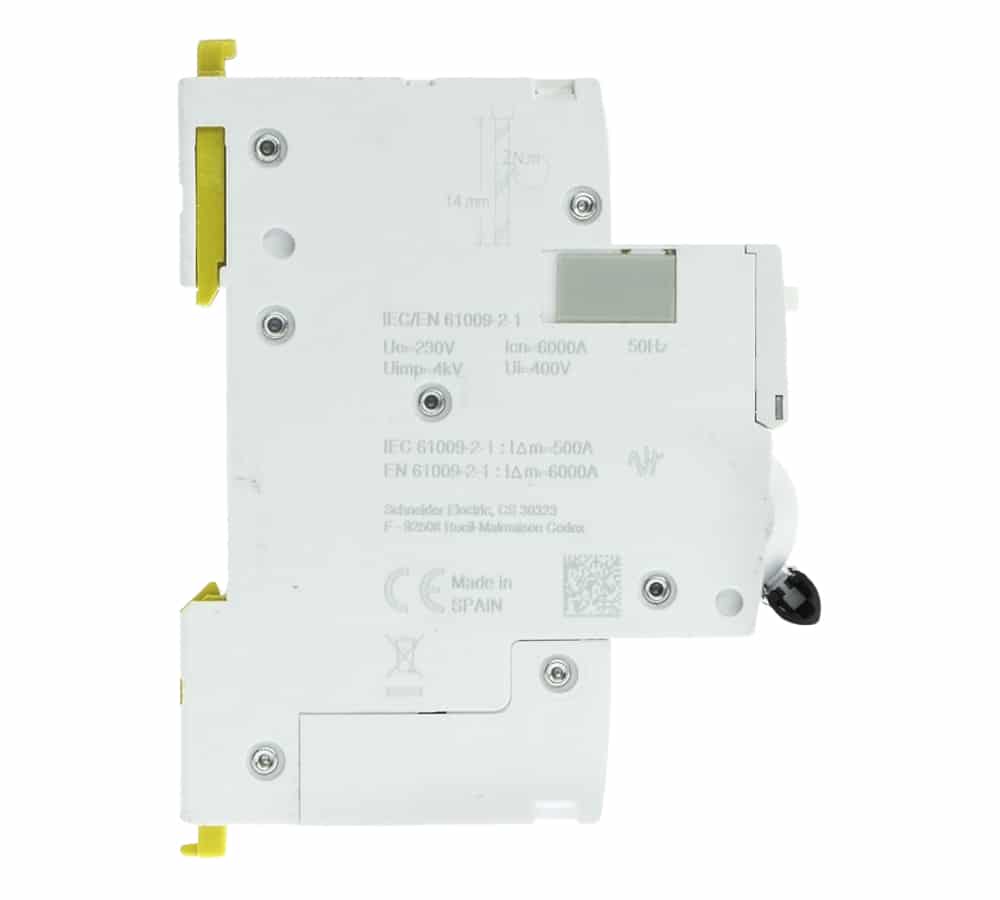

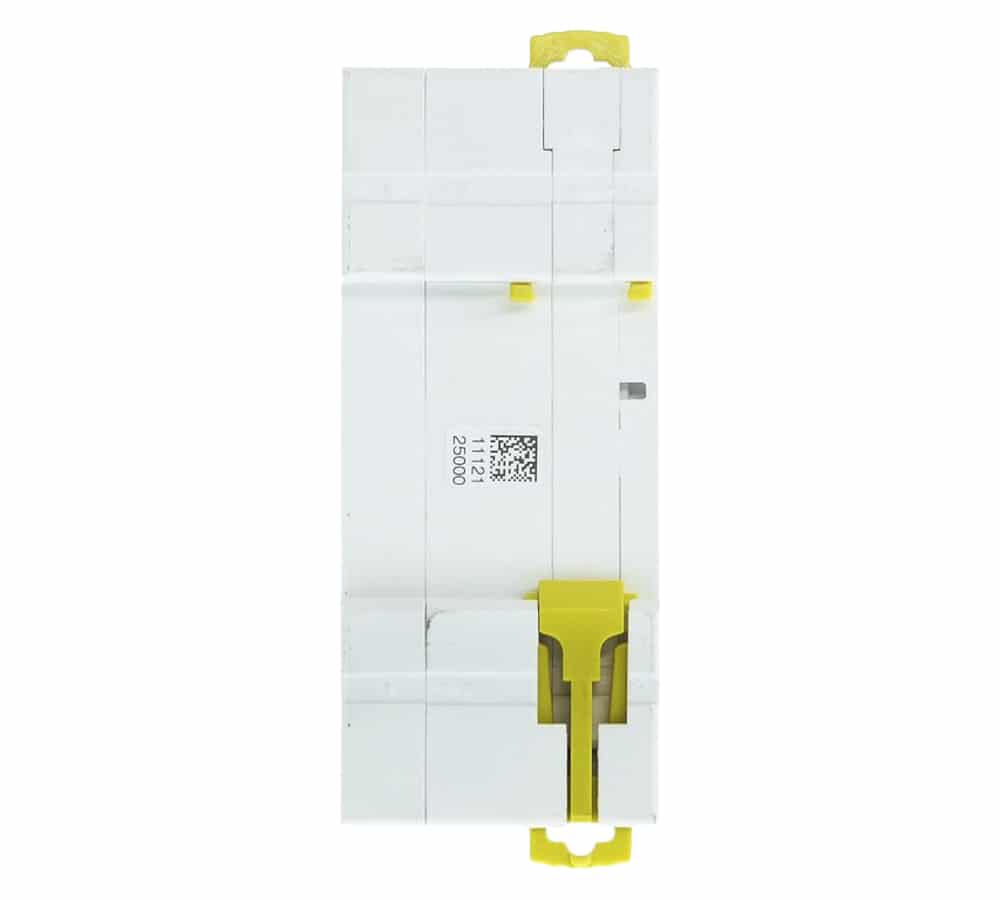

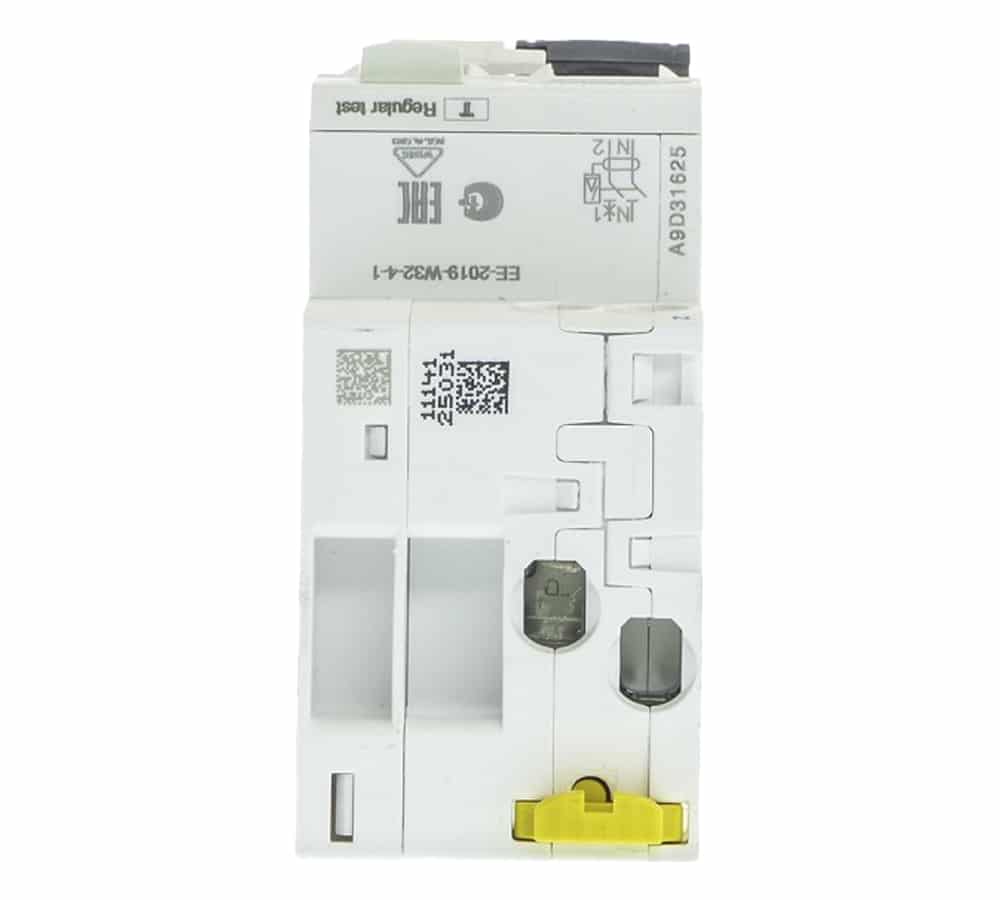

این نوع کلید محافظ جان اشنایدر که با نام مخفف iDPN N vigi شناخته میشود ترکیبی از کلیدهای مینیاتوری و محافظ جان هستند که برای حفاظت انسان در مقابل برق گرفتگی و جریانهای باقیمانده یا جریان نشتی در شبکه برق و همچنین اضافه بار و اتصال کوتاه به کار گرفته میشود . این کلیدها دارای خواص کلیدهای جداکننده (ایزولاتور) نیز هستند . قدرت تشخیص جریان نشتی این کلید 30 میلی آمپر است و میتوان از آن برای محافظت در برابر برق گرفتگی و آتش سوزی در اثر تماس مستقیم و غیر مستقیم استفاده کرد . این وسیله حفاظتی در شبکههای الکتریکی فشار ضعیف و در سیستمهای یک فاز مورد استفاده قرار میگیرند . به همین دلیل به صورت دو پل تولید میشوند که یک پل آن برای فاز و یک پل آن برای نول استفاده میشود .
نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) میباشد و در سطح ولتاژ 220 تا 240 ولت متناوب و فرکانس 50 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است . تکنولوژی قطع جریان در این کلیدها حرارتی-مغناطیسی بوده که با توجه به اضافه بار یا اتصال کوتاه عمل میکنند . محدوده قطع مغناطیسی در این کلید 5 تا 10 برابر جریان نامی است . جریان قابل تحمل یا جریان نامی در این کلیدها 25 آمپر است که کلید قادر به تحمل آن میباشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب میباشد . این نوع کلیدها در ولتاژ عایقی 400 ولت ساخته میشوند . یعنی تا ولتاژ 400 ولت در آنها شکست عایقی ایجاد نمیشود . ولتاژ ضربه این کلیدها نیز 4 کیلو ولت است .
عملکرد این کلید در انجام حفاظتهای نشتی جریان فوری بوده و بدون تاخیر جریان را قطع میکند . این کلیدها دارای نشانگر محل اتصال و نشتی جریان بوده و برای تشخیص نقطه خطا مناسب هستند . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام میشود . وصل هادیها به این کلیدها از طریق 4 عدد پیچ 9 میلی متری انجام میگیرد که معمولترین روش برای اتصال هادی به وسایل حفاظتی میباشد . برای نصب آن در تابلوهای برق ، آنها را بر روی ریلهای تابلویی سوار کرده و محکم میکنند . مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین میشود که در به صورت عادی تا 20 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 10000 سیکل قابل استفاده هستند .
درجه حفاظت این وسیلهها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20 و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40 میباشد . دمای کار این کلیدها از 5- تا 60+ درجه سانتی گراد و دمای نگهداری آن بدون عملیات از 40- تا 85+ درجه سانتیگراد میباشد .
رنگ |
سفید |
---|
برند |
اشنایدر الکتریک |
---|---|
رنج محصول |
Acti 9 |
نوع قطعه |
کلید جریان نشتی به همراه اضافه بار (محافظ جان ترکیبی) |
کاربرد تجهیز |
توزیع انرژی |
تعداد پل |
1 فاز + 1 نول |
موقعیت ترمینال نول |
چپ |
جریان نامی (In) |
25 آمپر |
نوع شبکه برق |
AC |
تکنولوژی واحد تریپ |
حرارتی-مغناطیسی |
نوع نمودار قطع |
تیپ C |
حساسیت نشتی |
30 میلیآمپر |
تاخیر زمانی حفاظت جریان نشتی |
لحظهای |
کلاس حفاظت جریان نشتی |
Type AC |
ظرفیت قطع |
6 کیلو آمپر |
قابلیت ایزولاسیون |
بله طبق استاندارد EN/IEC 60947-2 |
محل قرارگیری تجهیز در سیستم |
خروجی |
فرکانس شبکه |
50 هرتز |
ولتاژ کاری نامی |
220 الی 240 ولت AC در فرکانس 50 هرتز |
محدوده عملکرد مغناطیسی |
5 تا 10 برابر جریان نامی |
تکنولوژی عملکرد جریان نشتی |
مستقل از ولتاژ |
ظرفیت قطع نامی |
6 کیلو آمپر |
ظرفیت نامی قطع و وصل |
6 کیلو آمپر |
کلاس طبقهبندی محدودیت |
کلاس 3 |
ولتاژ عایق نامی (ui) |
400 ولت |
آستانه شکست ولتاژ موجی |
4 کیلو ولت |
نشانگر موقعیت کنتاکت |
دارد |
نوع کنترل |
اهرم |
سیگنال لوکال |
روشن / خاموش / تریپ خطا |
نحوه نصب |
با گیره |
محل نصب |
بر روی ریل مینیاتوری |
قابلیت نصب شینه |
دارد |
تعداد کنتاکت 9 میلیمتر |
4 عدد |
ارتفاع محصول |
85 میلیمتر |
عرض محصول |
36 میلیمتر |
عمق محصول |
73 میلیمتر |
وزن |
125 گرم |
رنگ |
سفید |
سیکل کاری مکانیکی |
20,000 سیکل |
سیکل کاری الکتریکی |
10000 سیکل |
آپشن قفل |
قفل تخت |
طول لخت کردن سیم مورد نیاز |
15 میلیمتر |
گشتاور مورد نیاز برای سفت کردن پیچ |
2 نیوتنمتر |
حفاظت جریان نشتی |
یکپارچه |
استاندارد ها |
EN/IEC 61009-2-1 |
گواهی استاندارد محصول |
GOST, VDE |
استاندارد IP |
IP20, IP40 |
درجه مقاومت در برابر آلودگی |
3 |
دستهبندی حفاظت در برابر اضافه ولتاژ |
کلاس 3 |
رطوبت نسبی |
95 درصد در 55 درجه سانتیگراد |
دمای محیط هنگام کارکرد |
5- الی 60 درجه سانتیگراد |
دمای محیط انبار |
40- الی 85 درجه سانتیگراد |
تعداد در جعبه |
1 عدد |
تعداد در کارتن |
6 عدد |
