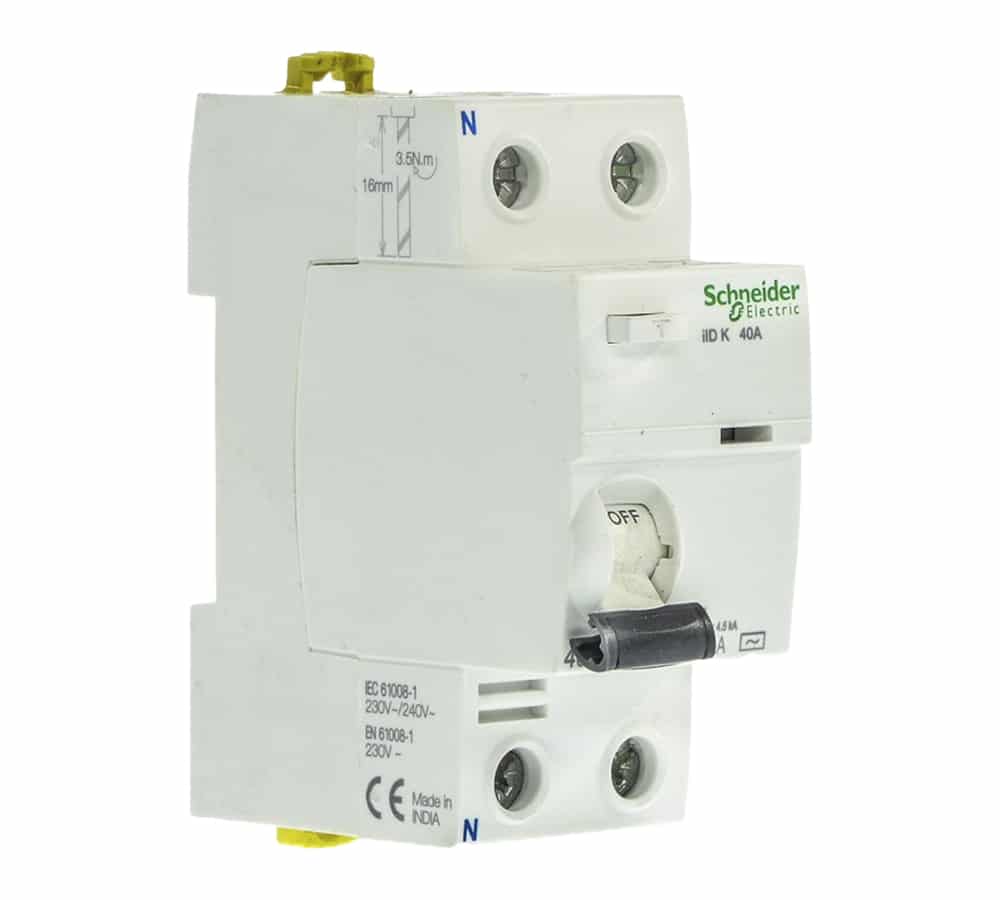

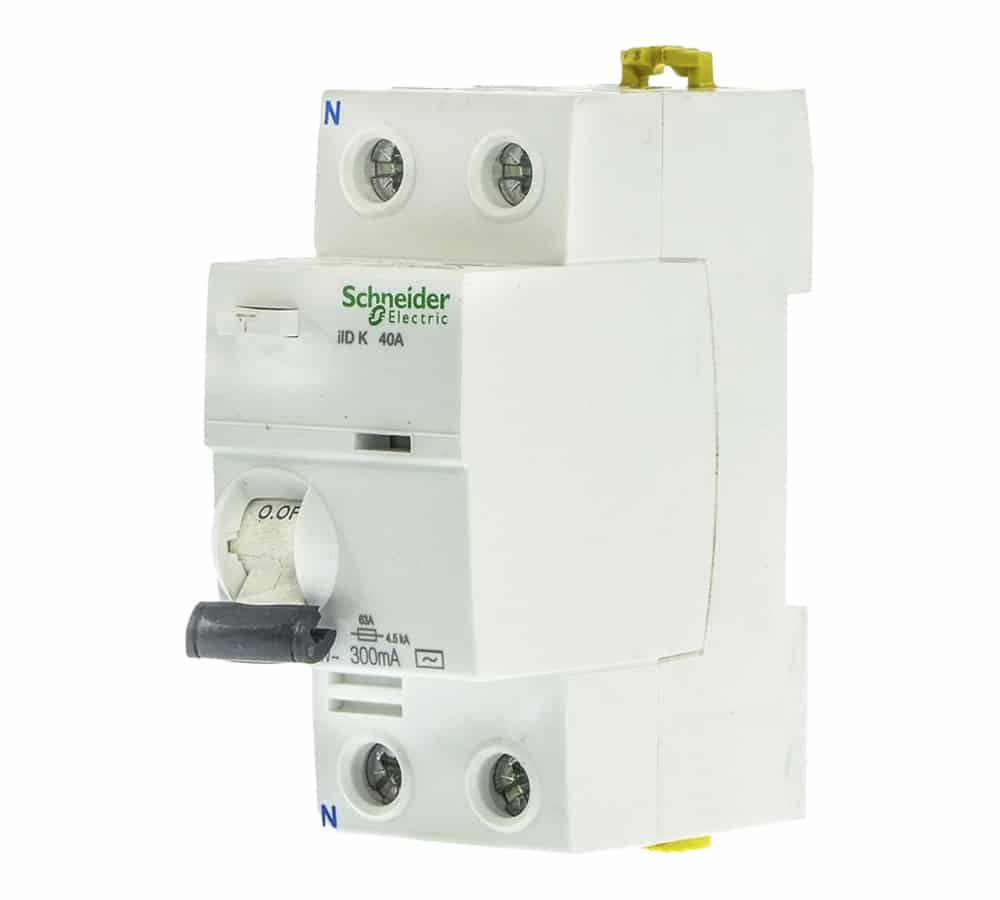

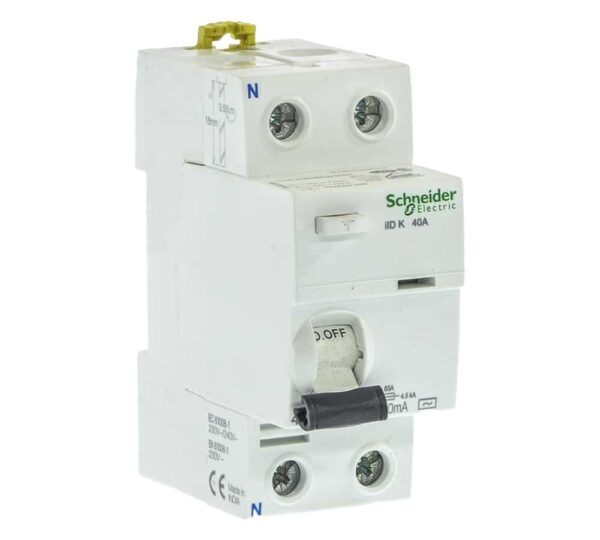

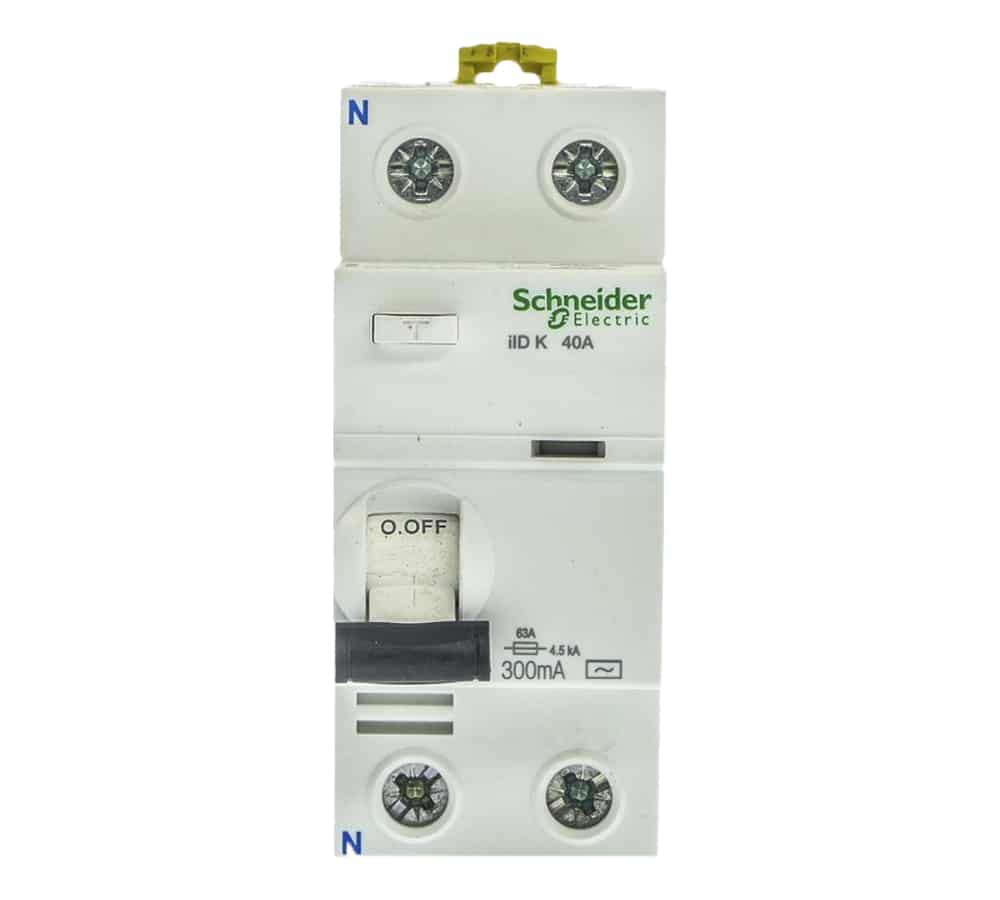

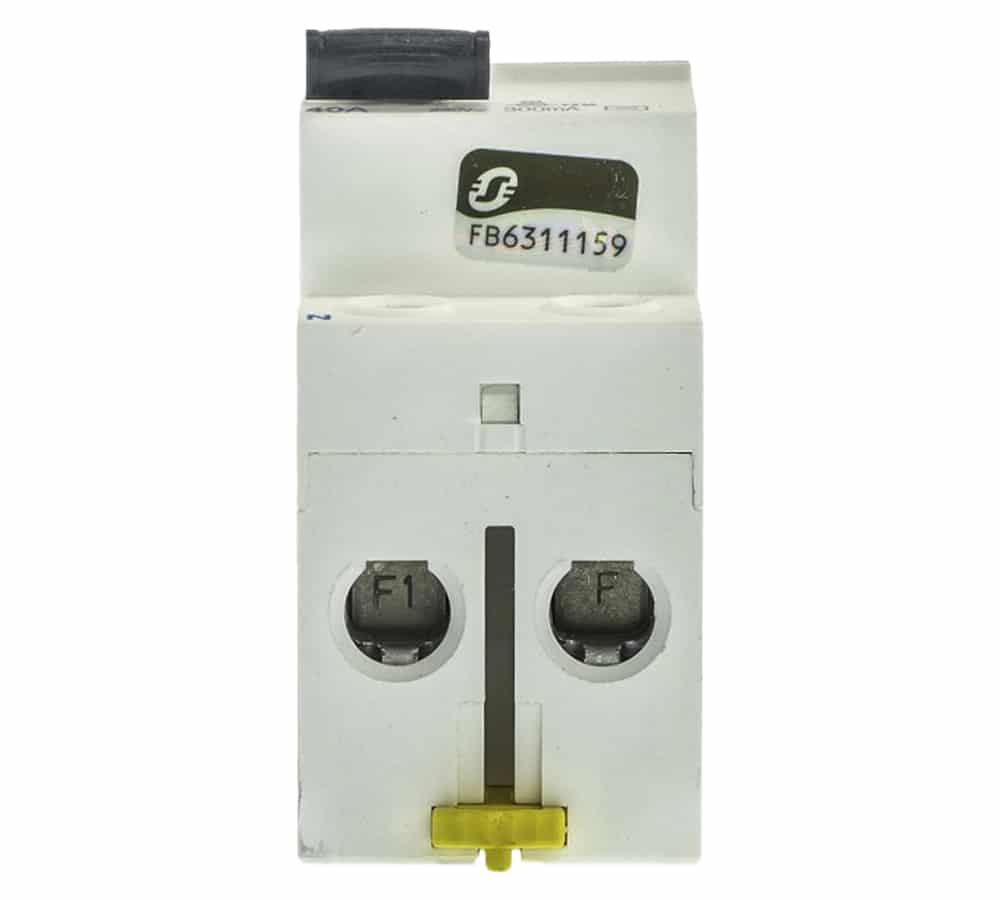

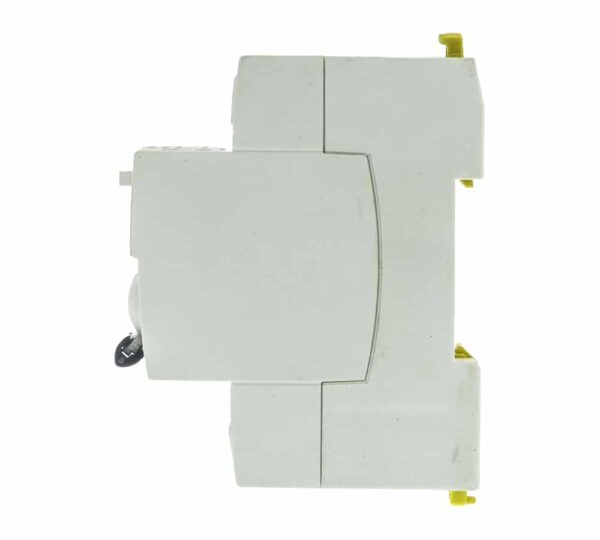

این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته میشود برای حفاظت در مقابل جریانهای باقیمانده یا جریان نشتی در شبکه برق به کار گرفته میشود . قدرت تشخیص جریان نشتی این کلید 300 میلی آمپر است و نمیتوان از آن برای محافظت در برابر برق گرفتگی استفاده کرد . اما برای حفاظت در برابر آتش سوزی در اثر تماس مستقیم و غیر مستقیم استفاده کرد . این وسیله حفاظتی در شبکههای الکتریکی فشار ضعیف و در سیستمهای یک فاز مورد استفاده قرار میگیرند . به همین دلیل به صورت دو پل تولید میشوند که یک پل آن برای فاز و یک پل آن برای نول استفاده میشود . نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) میباشد و در سطح ولتاژ 220 تا 240 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است .
جریان قابل تحمل یا جریان نامی در این کلیدها 40 آمپر است که کلید قادر به تحمل آن میباشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب میباشد . این نوع کلیدها در ولتاژ عایقی 440 ولت ساخته میشوند . یعنی تا ولتاژ 440 ولت در آنها شکست عایقی ایجاد نمیشود . ولتاژ ضربه این کلیدها نیز 4 کیلو ولت است . عملکرد این کلید در انجام حفاظت های نشتی جریان فوری بوده و بدون تاخیر جریان را قطع میکند . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام میشود .
وصل هادیها به این کلیدها از طریق 4 عدد پیچ 9 میلی متری انجام میگیرد که معمولترین روش برای اتصال هادی به وسایل حفاظتی میباشد . برای نصب آن در تابلوهای برق ، آنها را بر روی ریلهای تابلویی سوار کرده و محکم میکنند . دوام مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین میشود که در به صورت عادی تا 5000 سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 2000 سیکل قابل استفاده هستند . درجه حفاظت این وسیلهها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20 و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40 میباشد . دمای کار این کلیدها از 5- تا 60+ درجه سانتی گراد و دمای نگهداری آن بدون عملیات از 40- تا 85+ درجه سانتیگراد میباشد .
رنگ |
سفید |
---|
برند |
اشنایدر الکتریک |
---|---|
رنج محصول |
Acti 9 |
نوع قطعه |
کلید جریان نشتی (محافظ جان) |
تعداد پل |
2 |
موقعیت ترمینال نول |
چپ |
جریان نامی (In) |
40 آمپر |
نوع شبکه برق |
AC |
حساسیت نشتی |
300 میلیآمپر |
تاخیر زمانی حفاظت جریان نشتی |
لحظهای |
کلاس حفاظت جریان نشتی |
Type AC |
محل قرارگیری تجهیز در سیستم |
خروجی |
فرکانس شبکه |
50 الی 60 هرتز |
ولتاژ کاری نامی |
220 الی 240 ولت AC در فرکانس 50/60 هرتز |
تکنولوژی عملکرد جریان نشتی |
مستقل از ولتاژ |

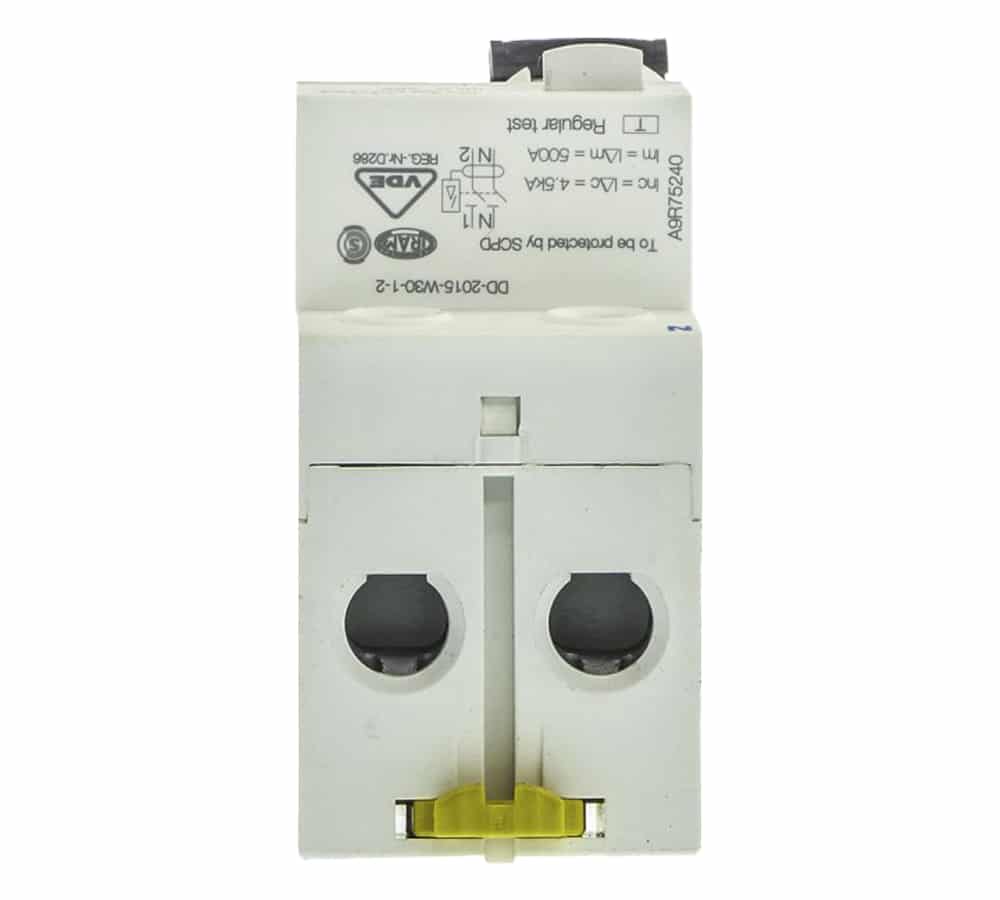

ظرفیت نامی قطع و وصل |
500 آمپر |
جریان اتصال کوتاه نامی |
6 کیلوآمپر |
ولتاژ عایق نامی (ui) |
440 ولت AC |
آستانه شکست ولتاژ موجی |
4 کیلو ولت |
نشانگر موقعیت کنتاکت |
ندارد |
نوع کنترل |
اهرم |

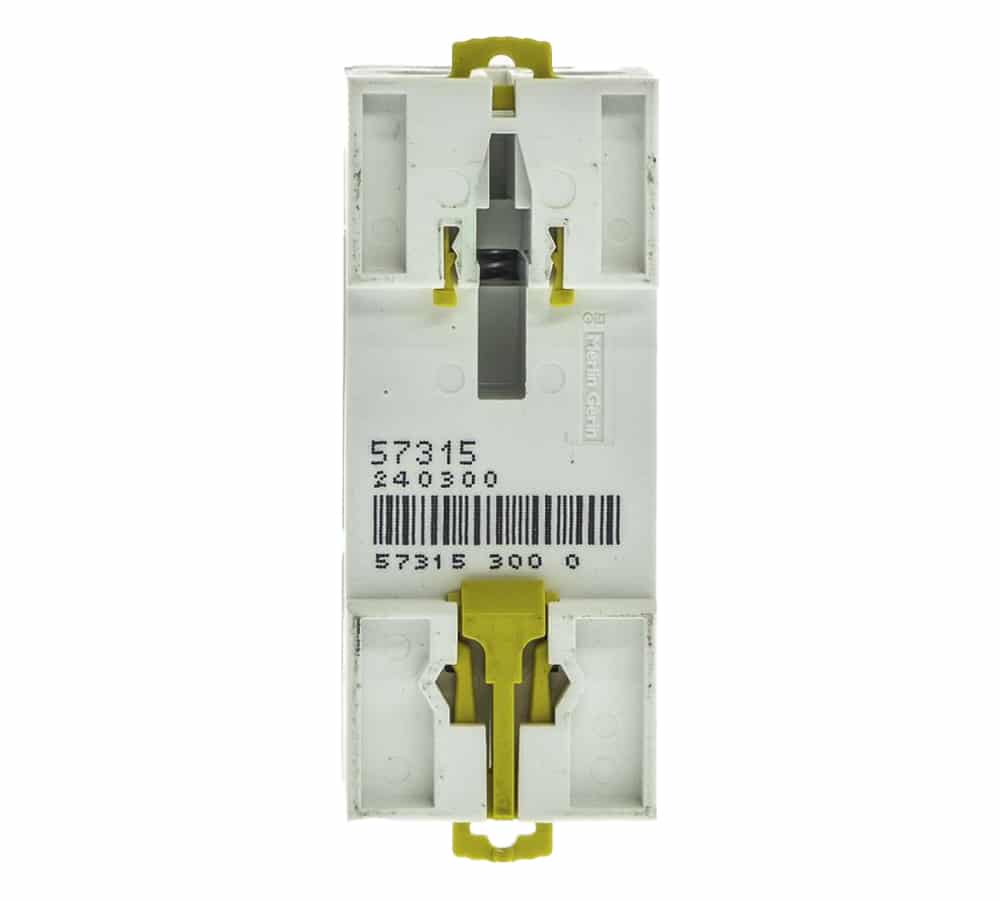

نحوه نصب |
با گیره |
محل نصب |
بر روی ریل مینیاتوری |
تعداد کنتاکت 9 میلیمتر |
4 عدد |
ارتفاع محصول |
85 میلیمتر |
عرض محصول |
36 میلیمتر |
عمق محصول |
69 میلیمتر |
وزن |
210 گرم |
رنگ |
سفید |
سیکل کاری مکانیکی |
5000 سیکل |
سیکل کاری الکتریکی |
2000 سیکل |
آپشن قفل |
قفل تخت |

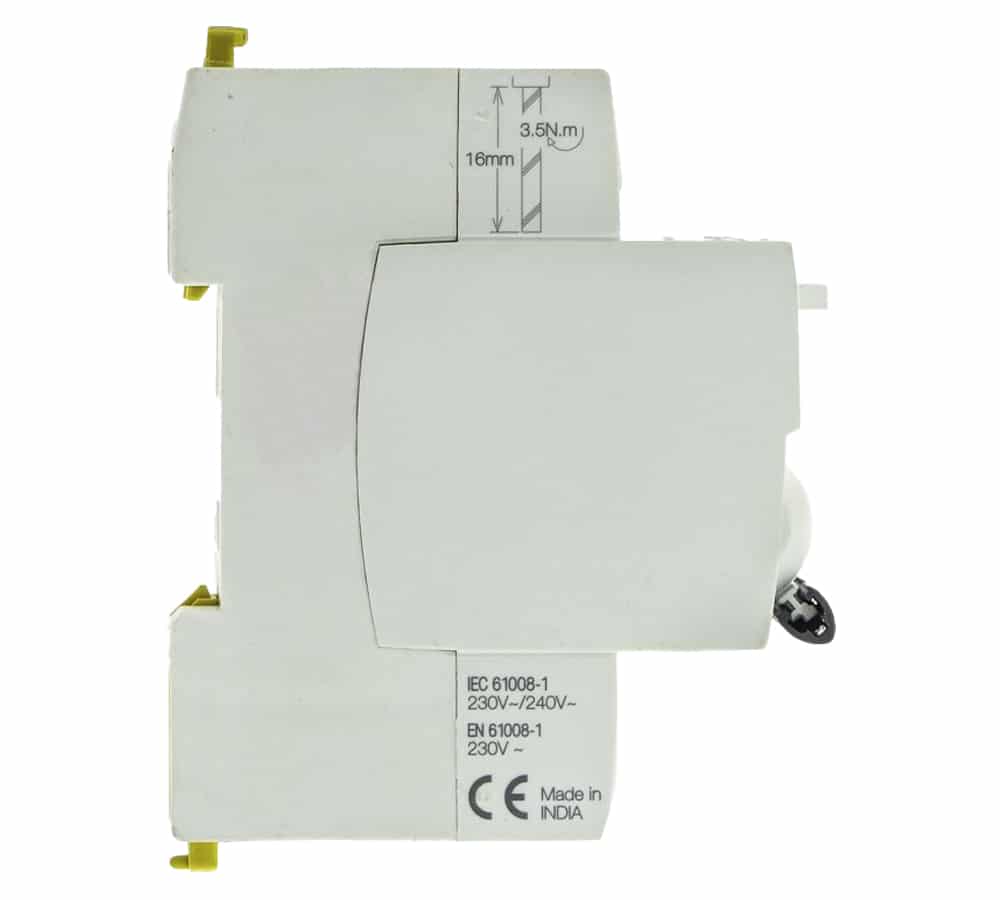

طول لخت کردن سیم مورد نیاز |
16 میلیمتر |
گشتاور مورد نیاز برای سفت کردن پیچ |
3.5 نیوتنمتر |
استاندارد ها |
EN/IEC 61008-1 |
استاندارد IP |
IP20 |
درجه مقاومت در برابر آلودگی |
2 |
دمای محیط هنگام کارکرد |
5- الی 60 درجه سانتیگراد |
دمای محیط انبار |
40- الی 85 درجه سانتیگراد |
تعداد در جعبه |
1 عدد |
تعداد در کارتن |
54 عدد |
