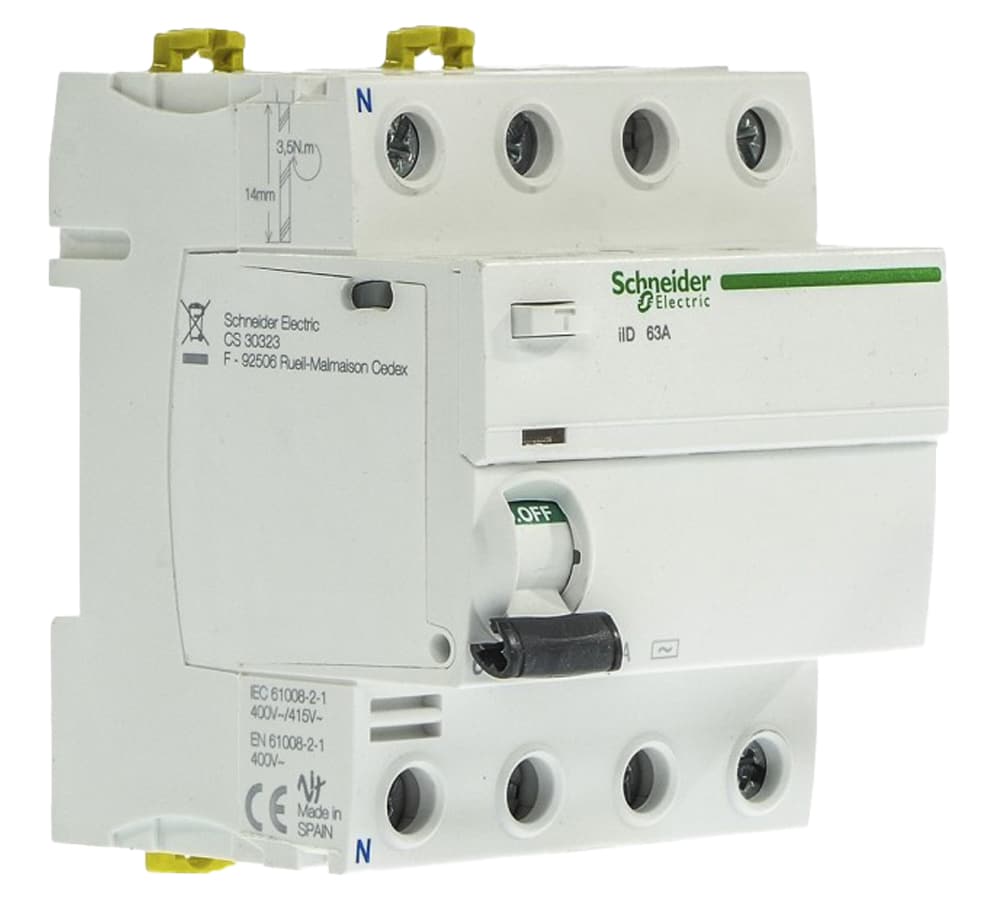

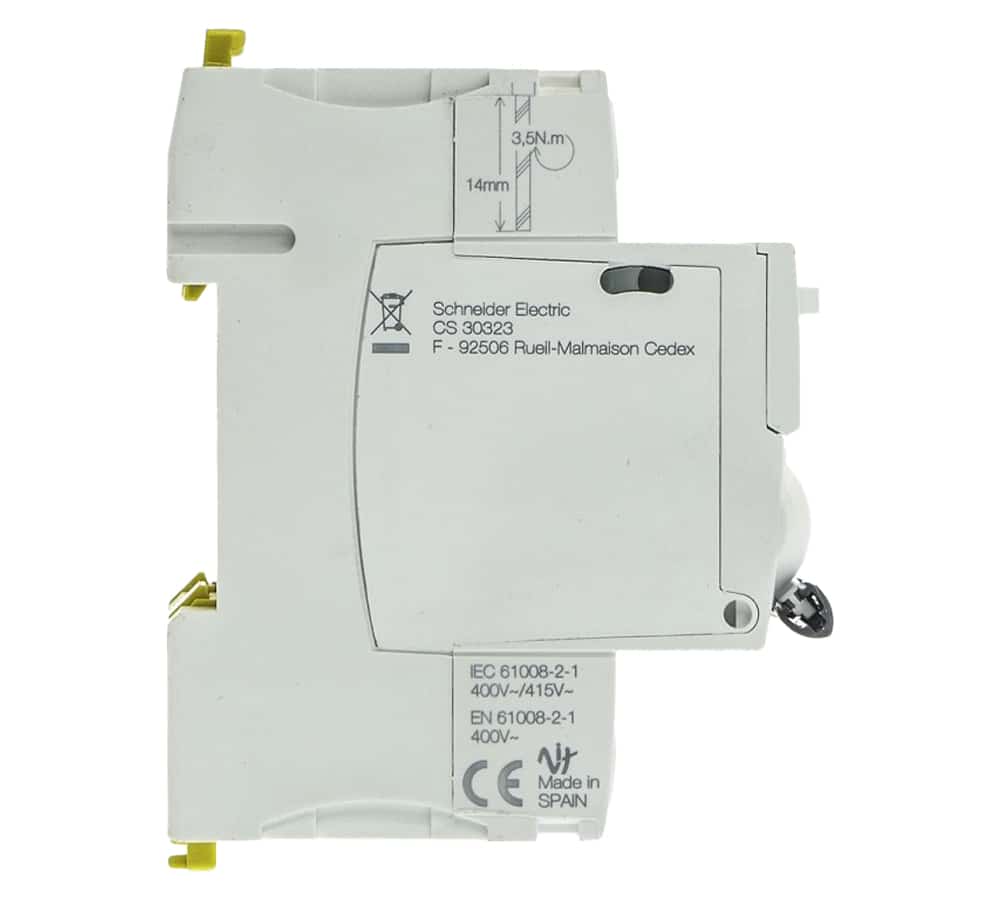

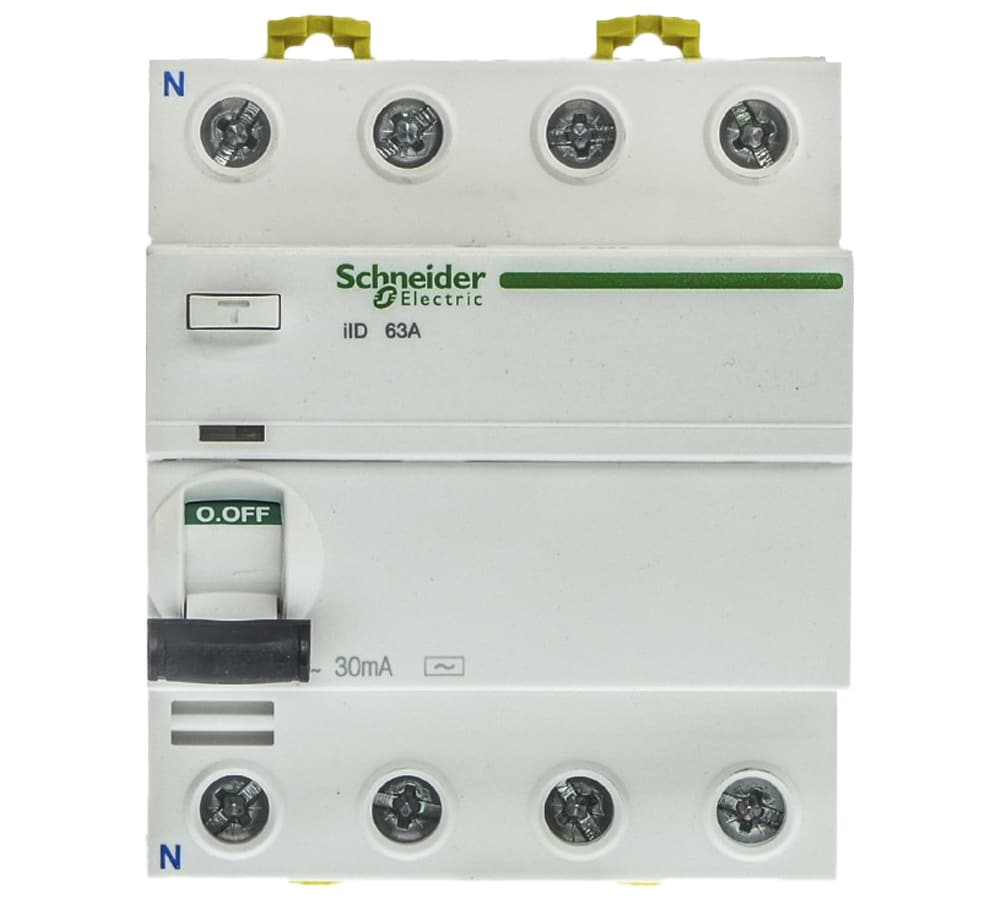

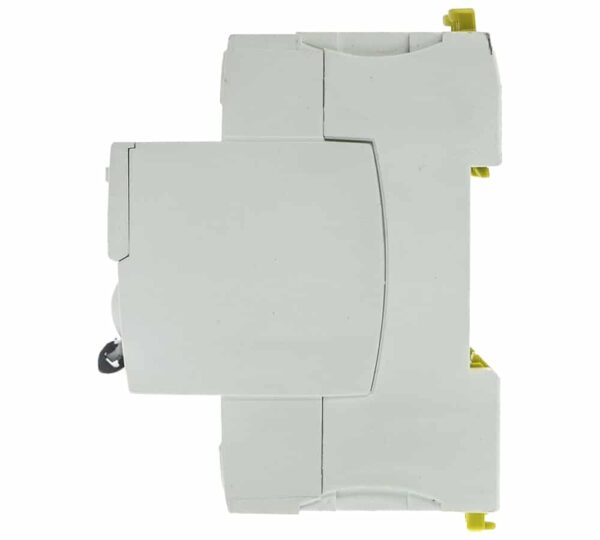

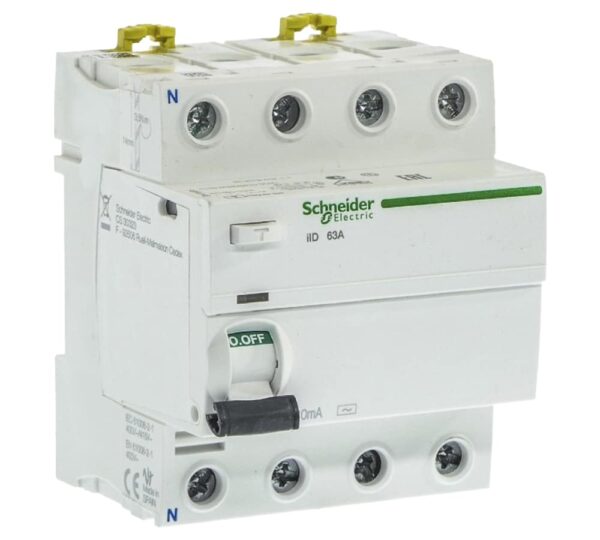

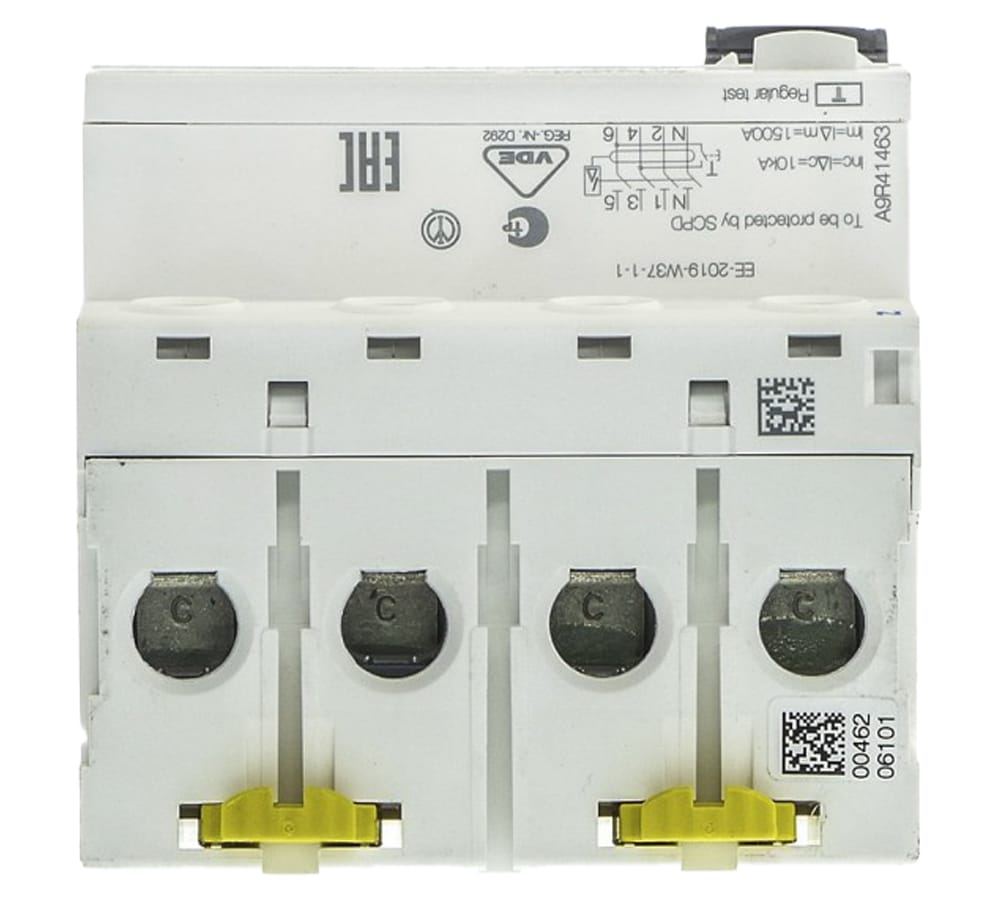

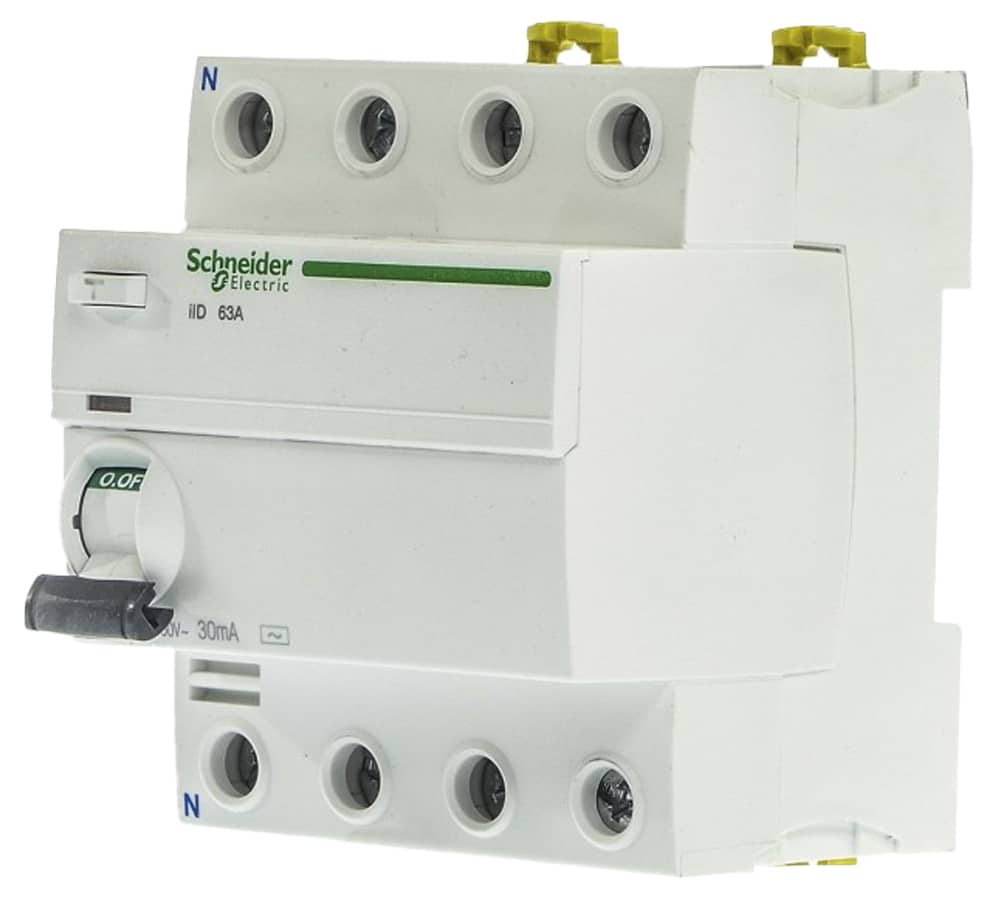

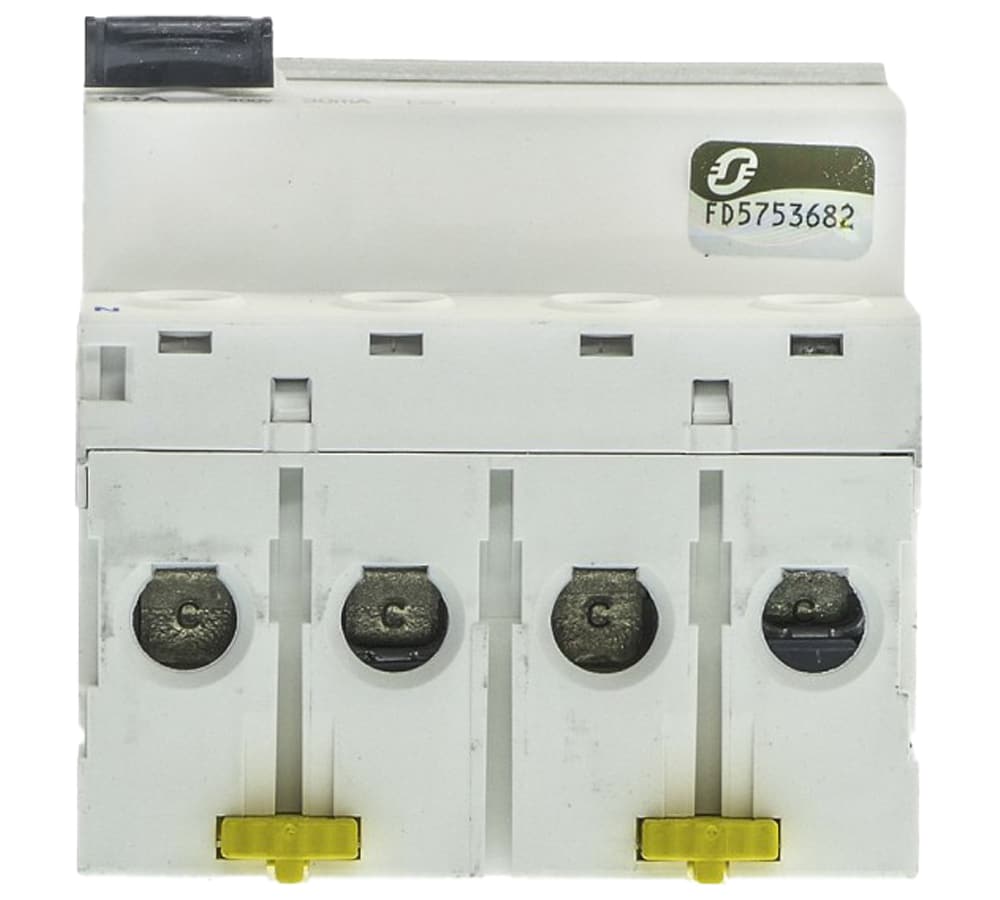

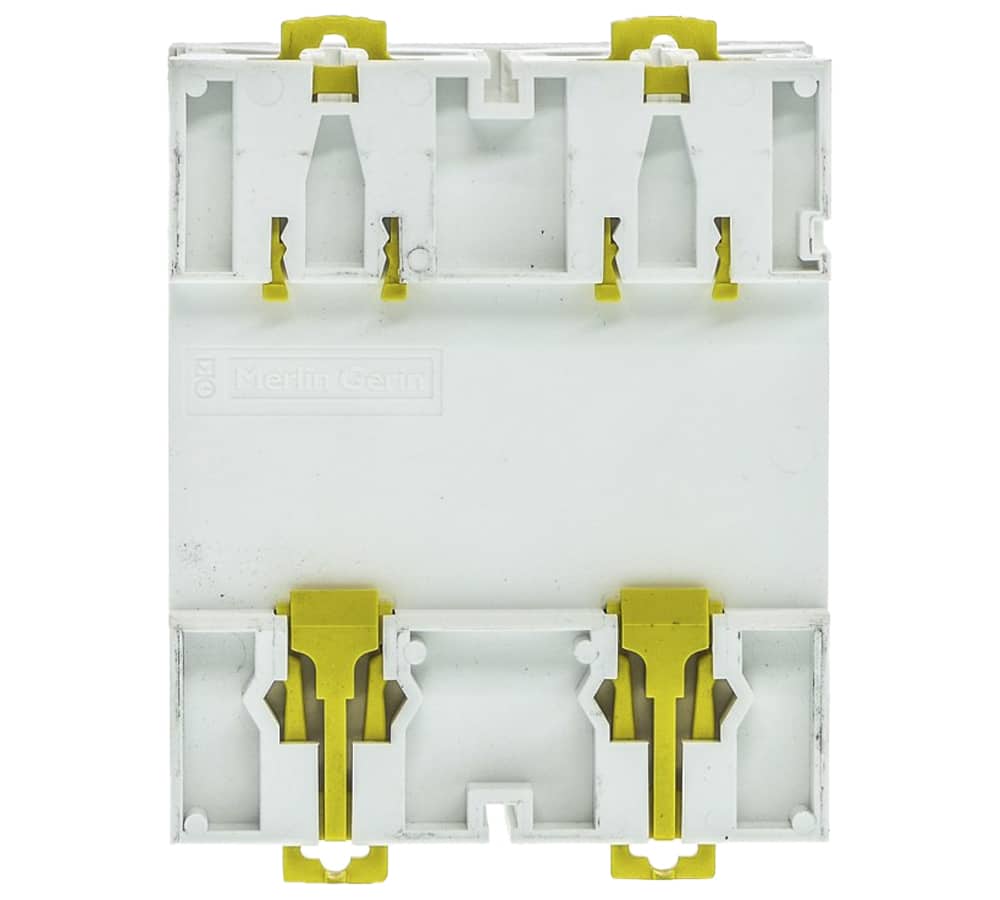

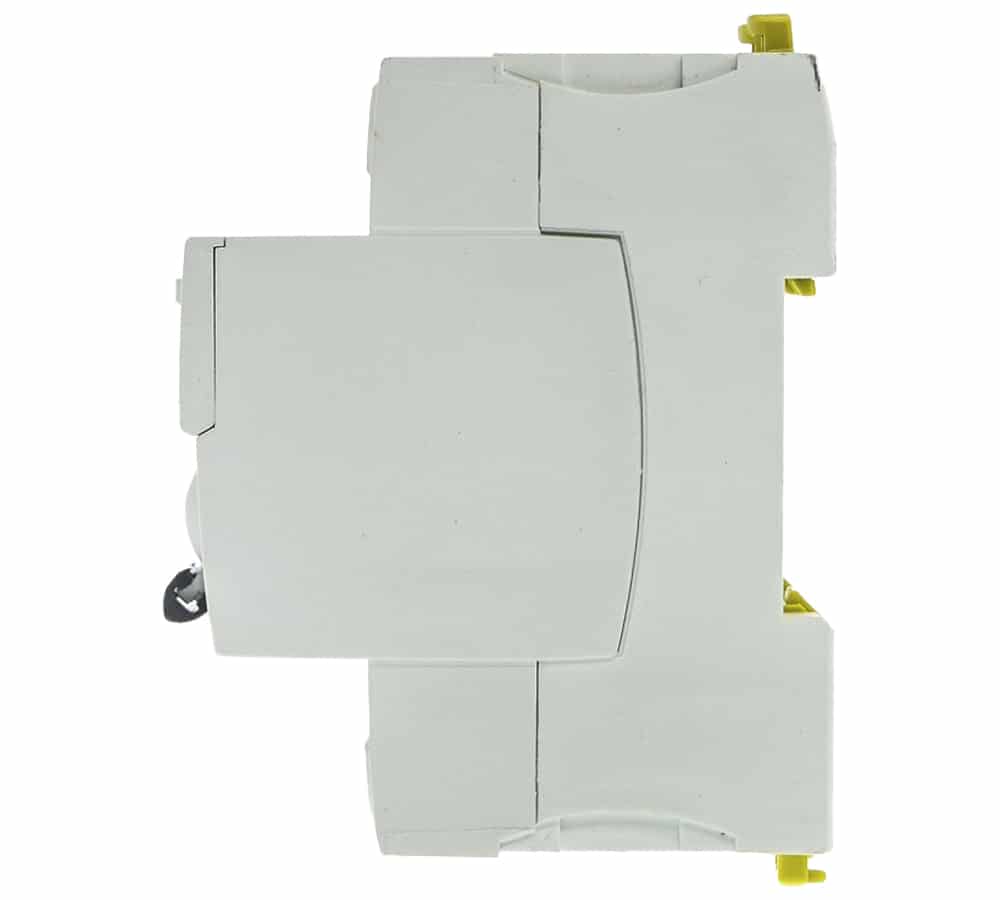

محافظ جان 63 آمپر چهار پل 30 میلی آمپر 10kA برند اشنایدر الکتریک کد A9R41463 Schneider Electric Residual Current Circuit Breaker 63A 4P 30mA 10kA
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
دسته: 30 میلی آمپر, محافظ جان سه فاز, محافظ‌جان
برند:
کد کالا:
تنوع فیزیکی: برق صنعتی
ویژگی های محصول
| رنج محصول | Acti 9 |
|---|---|
| نوع قطعه | کلید جریان نشتی (محافظ جان) |
| تعداد پل | 4 |
| موقعیت ترمینال نول | چپ |
| جریان نامی (In) | 63 آمپر |
| نوع شبکه برق | AC |
| حساسیت نشتی | 30 میلی‌آمپر |
| تاخیر زمانی حفاظت جریان نشتی | لحظه‌ای |
| کلاس حفاظت جریان نشتی | Type AC |
| محل قرارگیری تجهیز در سیستم | خروجی |
| فرکانس شبکه | 50 الی 60 هرتز |
| ولتاژ کاری نامی | 380 الی 415 ولت AC در فرکانس 50/60 هرتز |
| تکنولوژی عملکرد جریان نشتی | مستقل از ولتاژ |
| ظرفیت نامی قطع و وصل | 1500 آمپر |
| جریان اتصال کوتاه نامی | 6 کیلوآمپر |
| ولتاژ عایق نامی (ui) | 500 ولت |
| آستانه شکست ولتاژ موجی | 6 کیلو ولت |
| نشانگر موقعیت کنتاکت | دارد |
| نوع کنترل | اهرم |
| نحوه نصب | با گیره |
| محل نصب | بر روی ریل مینیاتوری |
| تعداد کنتاکت 9 میلی‌متر | 8 عدد |
| ارتفاع محصول | 91 میلی‌متر |
| عرض محصول | 72 میلی‌متر |
| عمق محصول | 73.5 میلی‌متر |
| وزن | 370 گرم |
| رنگ | سفید |
| سیکل کاری مکانیکی | 20,000 سیکل |
| سیکل کاری الکتریکی | 15,000 سیکل |
| آپشن قفل | قفل تخت |
| طول لخت کردن سیم مورد نیاز | 14 میلی‌متر |
| گشتاور مورد نیاز برای سفت کردن پیچ | 3.5 نیوتن‌متر |
| استاندارد ها | EN/IEC 61008-1 |
| استاندارد IP | IP20 |
| درجه مقاومت در برابر آلودگی | 3 |
| دمای محیط هنگام کارکرد | 5- الی 60 درجه سانتی‌گراد |
| دمای محیط انبار | 40- الی 85 درجه سانتی‌گراد |
| تعداد در جعبه | 1 عدد |
| تعداد در کارتن | 27 عدد |
این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته می‌شود یکی از کلیدهای قوی برای حفاظت در مقابل جریان‌های باقیمانده یا جریان نشتی در شبکه برق به کار گرفته می‌شود . قدرت تشخیص جریان نشتی این کلید 30 میلی آمپر است و می‌توان از آن برای محافظت در برابر برق گرفتگی و آتش سوزی در اثر تماس مستقیم و غیر مستقیم استفاده کرد . این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت چهار پل تولید می‌شوند که 3 پل آن برای فاز و یک پل آن برای نول استفاده می‌شود . نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است .
جریان قابل تحمل یا جریان نامی در این کلیدها 63 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 10 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد . این نوع کلیدها در ولتاژ عایقی 500 ولت ساخته می‌شوند . یعنی تا ولتاژ 500 ولت در آن‌ها شکست عایقی ایجاد نمی‌شود . ولتاژ ضربه این کلیدها نیز 6 کیلو ولت است .
از قابلیت‌های دیگر این کلیدها دارا بودن نشانگر موقعیت تماس یا نشتی جریان است که در تشخیص و رفع عیب سریع در مدار موثر خواهد بود . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود .
وصل هادی‌ها به این کلیدها از طریق 8 عدد پیچ 9 میلی متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند .
مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که در به صورت عادی تا 20 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 15 هزار سیکل قابل استفاده هستند . درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20 و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40 می‌باشد . دمای کار این کلیدها از 5- درجه تا 60+ درجه و دمای نگهداری آن از 40- تا 85+ درجه است .
