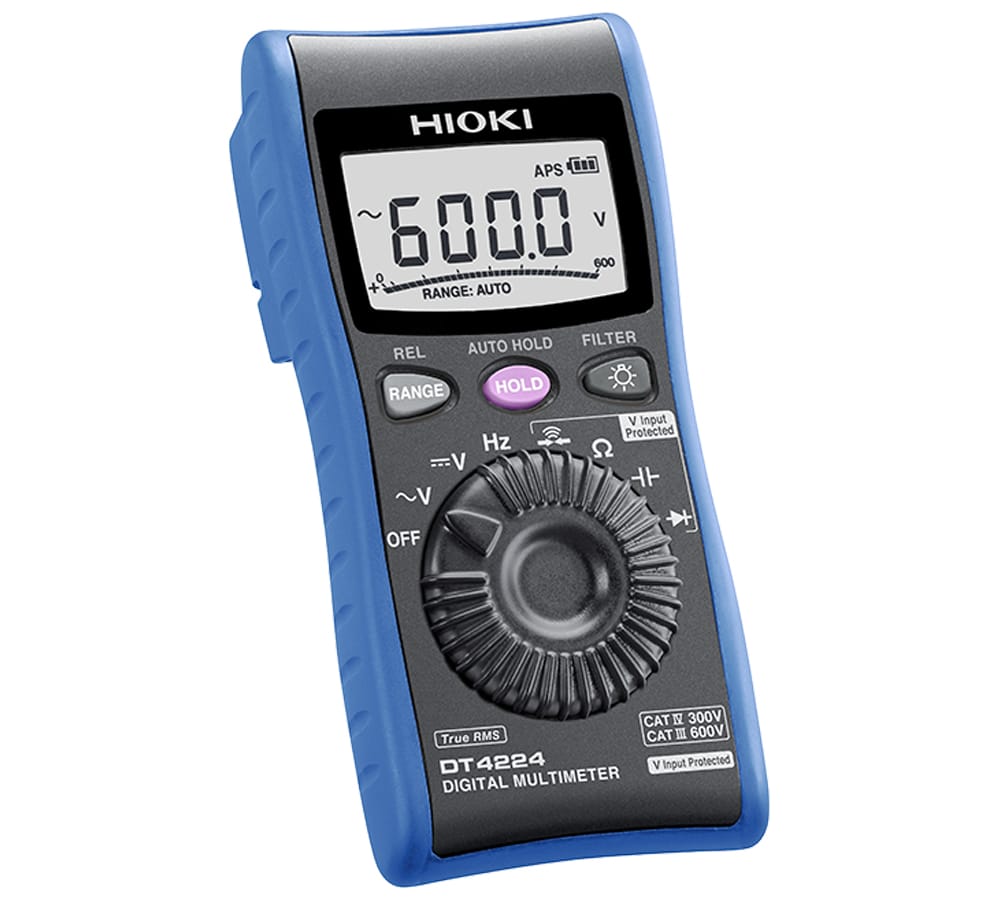

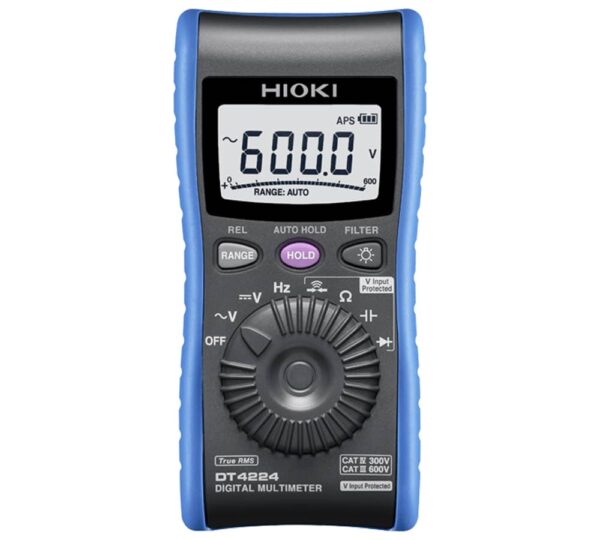

مولتی‌متر دیجیتال جیبی هیوکی کد DT4224

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی مولتی‌متر دیجیتال هیوکی کد DT4224

  • اهداف و کاربرد

مولتی‌متر دیجیتال هیوکی DT4224 از مولتی‌مترهای سری DT4200  است. این مولتی‌متر با دقت بالا و تولید می‌شود. این مولتی‌متر یک وسیله جیبی است که عملکرد نوآورانه‌ای در تامین قابلیت اطمینان ارائه می‌دهد. این وسیله در جلوگیری از اشتباه در قطع‌کننده‌های مدار و افزایش ایمنی در تست و بازرسی‌های الکتریکی تاثیر زیادی دارد.

از این وسیله در آزمایشگاه‌های تحقیق و توسعه برای سنجش ولتاژ، فرکانس، مقاومت و … استفاده می‌شود.

از این رو می‌توان از این وسیله به عنوان یک دستگاه چندکاره استفاده کرد.

  • امکانات کلیدی

مولتی‌متر دیجیتال هیوکی DT4224 دارای قابلیت جلوگیری از قطع اشتباه قطع‌کننده مدار است. این عملکرد باعث می‌شود تا در صورت اعمال ورودی اشتباه قطع کننده مدار قطع نشود. به عبارتی دیگر خطاهای پیش آمده در پیکربندی یا اتصالات این دستگاه منجر به خطاهای الکتریکی در مدار نمی‌گردد. خطاهای دستگاه می‌توانند اشتباه در انتخاب رنج یا کمیت در کلید چرخشی دستگاه باشند که در این صورت تماس پراب‌ها با مدار موجب قوس الکتریکی یا قطعی مدار نمی‌شود.

اندازه‌گیری مقاومت، ظرفیت خازنی و قابلیت تست دیود، این دستگاه را به یک مولتی‌متر ایده‌آل تبدیل کرده است.

فیلتر پایین گذر برای کاهش هارمونیک‌های بالا یکی دیگر از امکانات کارآمد برای این مولتی‌متر است. این فیلتر قادر به حذف اختلال هارمونیک می‌باشد. این عملکرد در برای اندازه‌گیری و سنجش شکل موج اساسی اینورترها مناسب است.

مولتی‌متر دیجیتال هیوکی کد DT4224 بدلیل طراحی محکم بدنه و سخت افزار در برابر سقوط از ارتفاع 1 متری مقاوم بوده و برای استفاده در زمین ایده‌آل است.

  • مشخصات ولتاژ قابل اندازه‌گیری

اندازه‌گیری ولتاژ برای هر دو ولتاژ AC و DC با مولتی متر DT4224 میسر می‌باشد.

برای ولتاژ DC، اندازه‌گیری در 4 رنج از 600 میلی‌ولت تا 600 ولت قابل انجام است.

دامنه اندازه‌گیری ولتاژ AC نیز در این وسیله از 6 ولت تا 600 ولت در 3 رنج می‌باشد.

تشخیص ولتاژ در این مولتی‌متر بر خلاف مولتی متر DT4224 امکان‌پذیر نمی‌باشد.

  • دامنه سنجش مقاومت و فرکانس

مولتی‌متر دیجیتال هیوکی DT4224 قابلیت اندازه‌گیری مقاومت را نیز دارد. این کمیت در 6 رنج برای دستگاه قابل اندازه‌گیری است که از 600 اهم تا 60 مگا اهم در دامنه‌های مختلف تقسیم شده است.

فرکانس قابل سنجش در این وسیله در اندازه‌گیری ولتاژ AC و در 3 رنج از 99.99 هرتز تا 9.999 کیلوهرتز قابل سنجش است.

  • دامنه ظرفیت خازنی

ظرفیت خازنی قابل اندازه‌گیری در مولتی متر DT4224 از 1 میکروفاراد تا 10 میلی فاراد در 5 رنج تعریف شده است.

  • نمایشگر

نمایشگر این وسیله LCD دیجیتال است. این نمایشگر قادر به نمایش داده‌ها تا 4 رقم و همچنین نمایش نمودار میله‌ای می‌باشد.

 نرخ نوسازی یا ریفرش ریت این نمایشگر تا حدودی وابسته به سنجش کمیت‌های مختلف می‌باشد. به طور کلی نرخ نوسازی تصویر در این وسیله 5 بار در ثانیه است اما در اندازه‌گیری ظرفیت خازنی با توجه به مقدار اندازه‌گیری از 0.05 تا 5 بار در ثانیه و در سنجش فرکانس 1 تا 2 بار در ثانیه می‌باشد.

  • سایر عملکردها

مولتی‌متر دیجیتال هیوکی DT4224 از عملکردهای مختلفی برخوردار است که برای تکمیل کارایی این دستگاه در کنار یکدیگر یک عملکرد واحد و کاملی را ارائه می‌دهند.

نگهداری مقدار نمایش داده شده جهت دسترسی و خواندن آسان، نمایش مقادیر نسبی و ذخیره خودکار انرژی از عملکردهای دیگر این مولتی‌متر هستند.

  • منبع تغذیه

مولتی‌متر دیجیتال هیوکی DT4224 به وسیله باتری آلکالاین LR03 تغذیه می‌شود. این باتری‌ تا 35 ساعت قابلیت استفاده مداوم را دارند. این تداوم استفاده در صورت خاموش بودن نور پس زمینه برقرار می‌باشد.

سوالات متداول

جزییات محصول

دامنه ولتاژ DC

600 میلی ولت تا 600 ولت، در 4 رنج، خطای اولیه: ±0.5 % rdg. ±5 dgt.

دامنه ولتاژ AC

6 ولت تا 600 ولت، در 3 رنج، مشخصات فرکانس: 40 هرتز تا 1 کیلوهرتز
خطای اولیه در 40 تا 500 هرتز: ±1.0 % rdg. ±3 dgt. (مقدار موثر، ضریب اوج: 3)

دامنه مقاومت

600 اهم تا 60 مگا اهم، در 6 رنج
خطای اولیه: ±0.9 % rdg. ±5 dgt.

محدوده ظرفیت خازنی

1 میکروفاراد تا 10 میلی فاراد، در 5 رنج
خطای اولیه: ±1.9 % rdg. ±5 dgt.

دامنه فرکانس

در اندازه گیری ولتاژ AC: 99.99 هرتز (5 هرتز یا بیشتر) تا 9.999 کیلوهرتز، در 3 رنج
خطای اولیه: ±0.1 % rdg. ±2 dgt.

بررسی اتصالی

آستانه اتصالی (روشن): 25 اهم به پایین (صدای زنگ)
آستانه اتصالی (خاموش): 245 اهم به بالا با زمان پاسخگویی 0.5 میلی ثانیه یا بیشتر

تست دیود

ولتاژ ترمینال باز: 2.5 ولت به پایین، جریان تست: 0.5 آمپر به پایین، ولتاژ آستانه هدایت: 0.15 ولت تا 1.5 ولت

تشخیص ولتاژ

غیر قابل اجرا

سایر عملکردها

جلوگیری از قطع اشتباه قطع کننده‌های مدار (کلیدهای حفاظتی)، فیلتر، نگه داری مقادیر نمایش، نمایش مقادیر نسبی، ذخیره خودکار انرژی

نمایشگر

نمایشگر اصلی و فرعی: LCD با نمایش 4 رقمی، حداکثر رزولوشن: 6000، نمایش نمودار میله‌ای

نرخ نوسازی نمایش

5 بار در ثانیه (در اندازه گیری ظرفیت خازنی: 0.05 تا 5 بار در ثانیه، بسته به مقدار اندازه گیری شده، در سنجش فرکانس: 1 تا 2 بار در ثانیه)

منبع تغذیه

باتری آلکالاین LR03، استفاده مداوم: 35 ساعت (با پس زمینه خاموش)

ابعاد و وزن

عرض: 72 میلی‌متر (2.83 اینچ)، ارتفاع: 149 میلی‌متر (5.87 اینچ)، عمق: 38 میلی‌متر (1.50 اینچ)، وزن 190 گرم (6.7 اونس) (با باتری‌ها و غلاف)

لوازم جانبی

سیم تست DT4911، غلاف، کتابچه راهنما، باتری آلکالاین LR03
