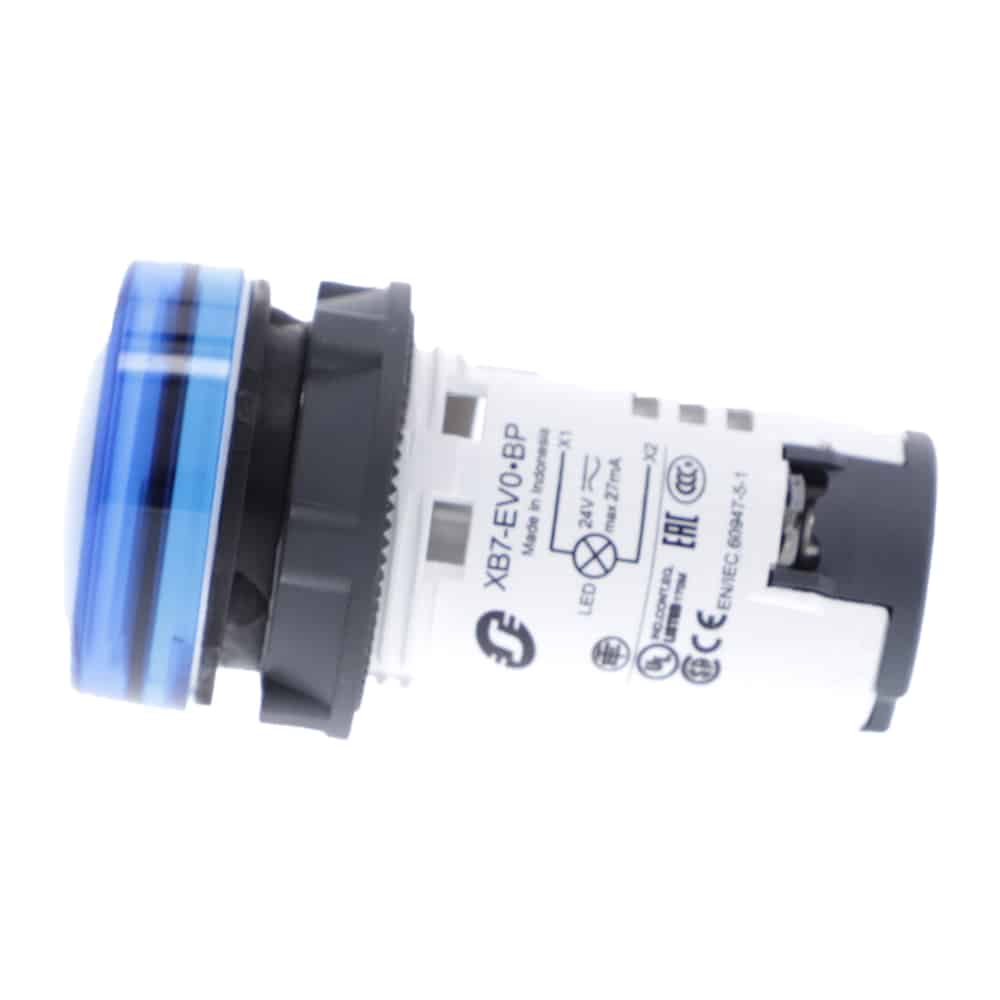

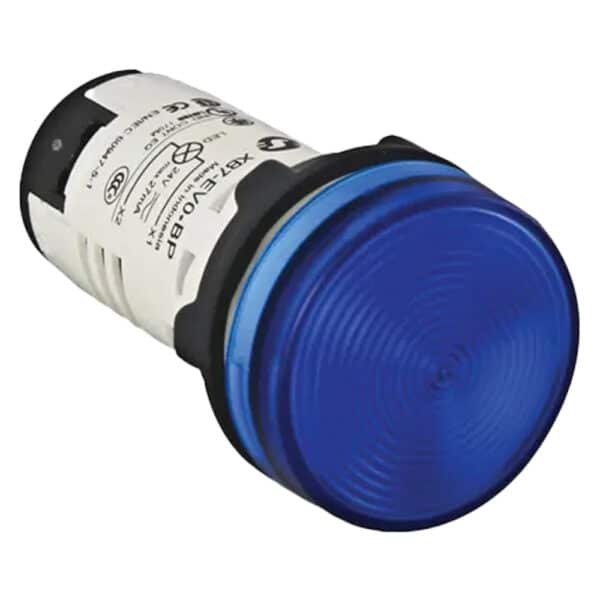

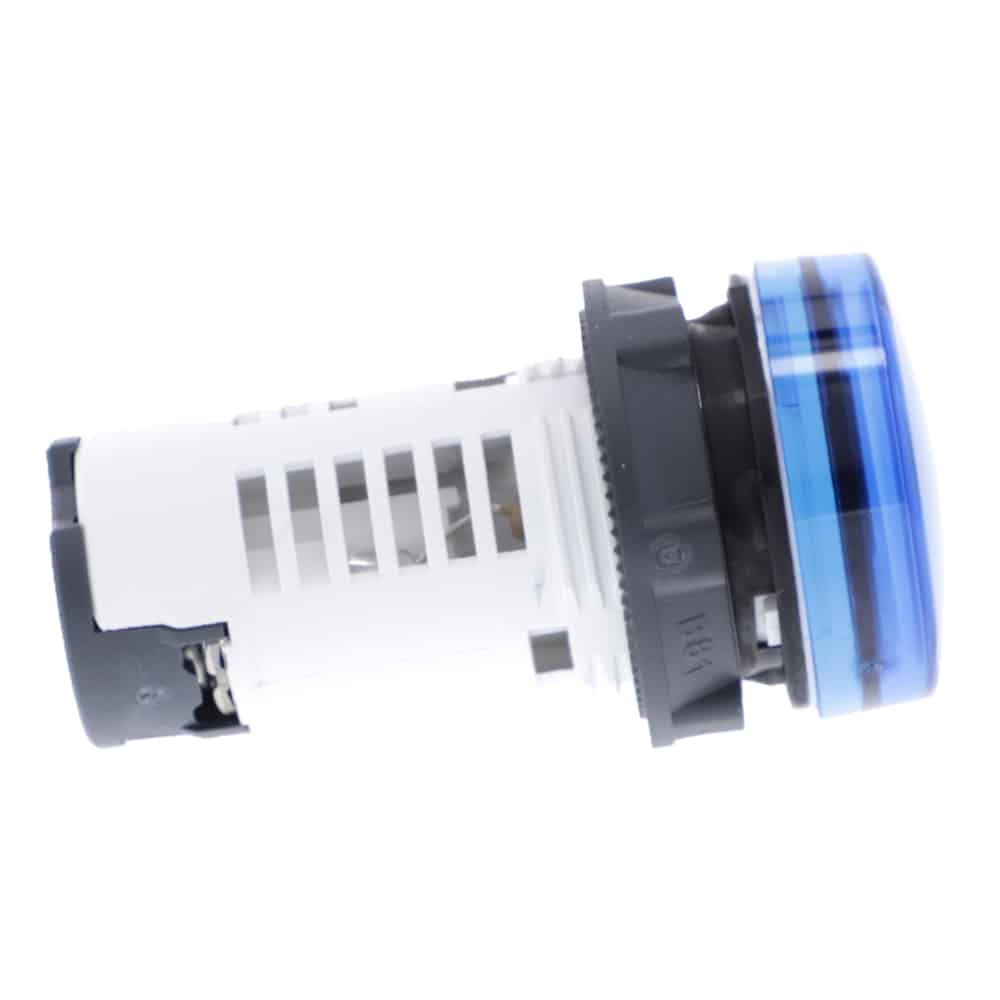

چراغ سیگنال آبی 220 ولت AC اشنایدر XB7EV06MP

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی چراغ سیگنال آبی اشنایدر کد XB7EV06MP

  • اهداف و کاربرد

چراغ‌های سیگنال اشنایدر کد XB7EV06MP یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند.

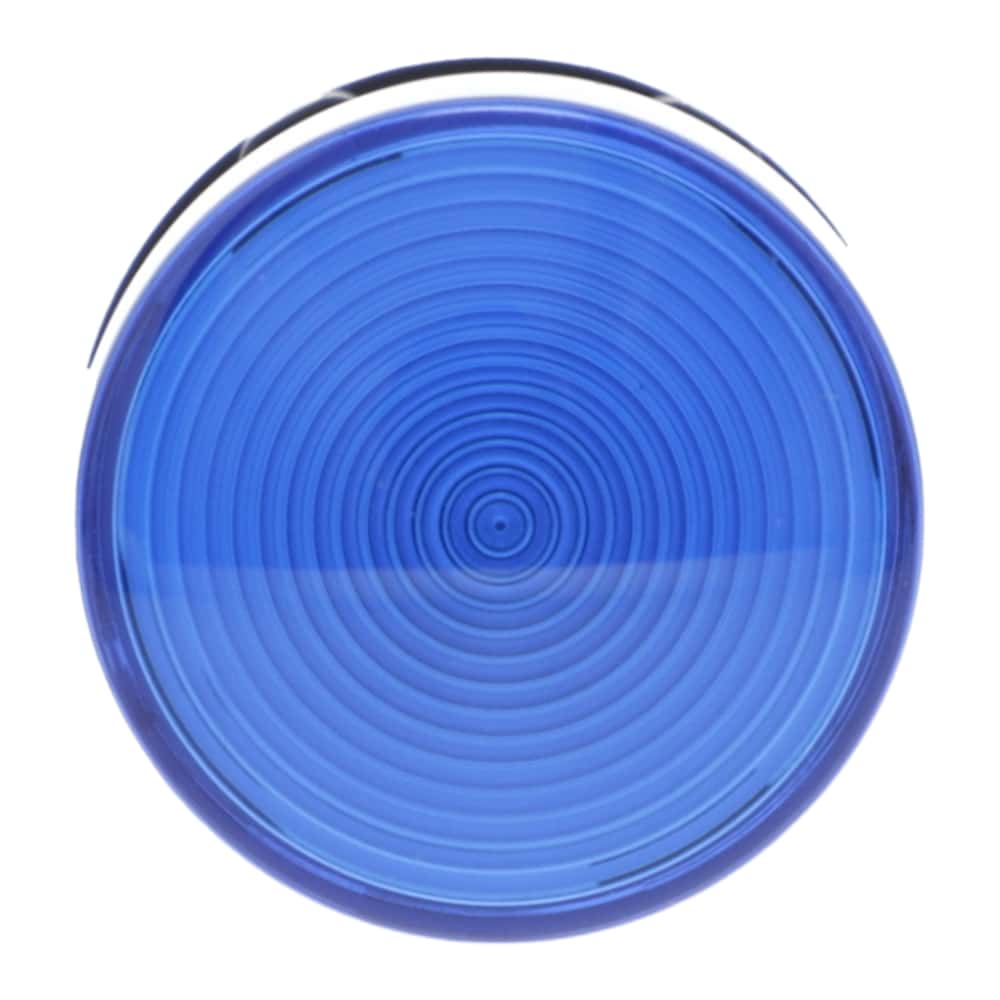

چراغ سیگنال آبی کد XB7EV06MP در صنعت با نام مخفف  XB7 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ آبی می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است. هدف از پیش بینی رنگ آبی در این نوع چراغ سیگنال استفاده در موارد عادی و غیر اضطراری است که بتوان برقراری انواع وضعیت‌های مختلف را به وسیله آن نمایش داد. از رنگ آبی بیشتر برای نشان دادن انواع ورودی‌های فازها و در اولویت بعدی برای نمایش وضعیت روشن بودن ماشین‌آلات و سایر خروجی‌ها استفاده می‌شود .

  • بدنه

بدنه این وسیله از جنس باکالیت دو عایقه است. این بدنه نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد.

  • نصب

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود.

  • ترمینال‎‌ها

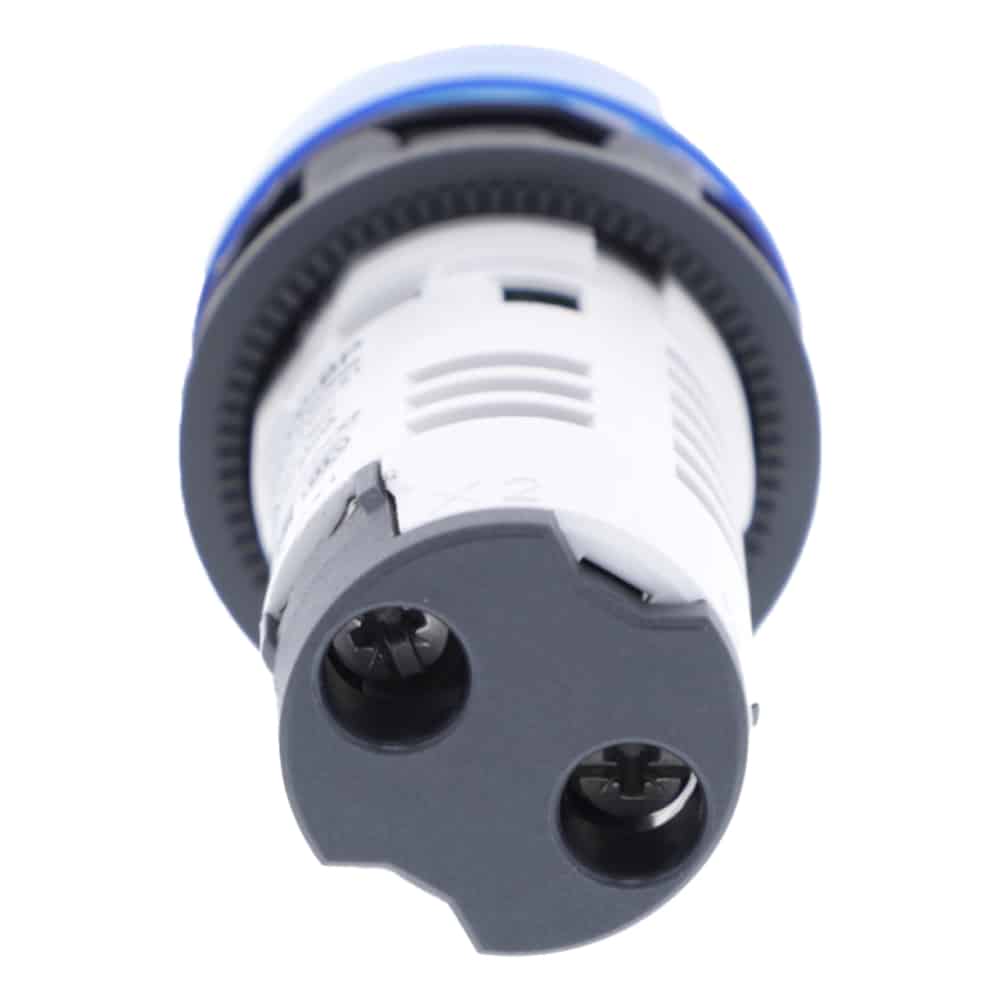

ترمینال‌های چراغ سیگنال اشنایدر کد XB7EV06MP که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی چراغ سیگنال اشنایدر کد XB7EV06MP بین 230 ولت تا 240 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است. محدوده ولتاژ تغذیه در این وسیله برای ولتاژ متناوب (AC) 195 تا 264 ولت تعیین شده می‌باشد. ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند. جریان مصرفی این چراغ سیگنال 16 میلی‌آمپر تا 20 میلی‌آمپر است.

  • طول عمر

طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 70 هزار ساعت می‌باشد.

  • ابعاد

ابعاد ظاهری چراغ سیگنال اشنایدر کد XB7EV06MP به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 54 میلی‌متر است.

  • شرایط محیطی

با توجه به اینکه تجهیزات الکتریکی برای عملکرد درست و بالا رفتن قابلیت اطمینان تابع شرایط دمایی هستند باید دمای مناسبی را در محیط اطراف آن تامین کرد.

دمای محیط برای نگهداری یا انبار این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 25- تا 70+ درجه سانتی‌گراد باشد.
این نوع چراغ سیگنال XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند.

 چراغ سیگنال اشنایدر کد XB7EV06MP از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت در برای وجه جلو با درجه حفاظتی IP65 و برای وجه پشتی با درجه IP20 تامین شده است.

علاوه بر این حفاظت در استاندارد دیگری نیز با درجه حفاظتی NEMA 4 و NEMA 12 در مقابل نفوذ گرد و غبار و آب تامین شده است.

سوالات متداول

جزییات محصول

نوع محصول

چراغ پیلوت

قطر محل نصب

22 میلی متر

شکل

گرد

رنگ

آبی

منبع نور

LED

پایه لامپ

LED یکپارچه

ولتاژ تغذیه

230 تا 240 ولت

ارتفاع

29 میلی متر

عرض

29 میلی متر

عمق

54 میلی متر

وزن خالص

0.02 کیلوگرم

نصب

حفره نصب: 22.3 تا 22.5 میلی‌متر

محل نصب

30x 40 میلی متر (پانل تکیه گاه) فلزی – ضخامت: 1 تا 6 میلی متر
30x 40 میلی متر (پانل تکیه گاه) پلاستیکی – ضخامت: 2 تا 6 میلی متر

حالت فیکس

با مهره ثابت

اتصالات – ترمینال‌ها

ترمینال گیره پیچی 2x 1.5 mm² با سرکابل
ترمینال گیره پیچی 1x 0.22…2 x 2.5 mm² بدون سرکابل

گشتاور محکم شدن

0.8 تا 1.2 نیوتن متر

ولتاژ عایقی نامی

250 ولت

ولتاژ ضربه

6 کیلوولت

نوع سیگنال دهی

چراغ ثابت

محدوده ولتاژ تغذیه

195 تا 264 ولت AC

جریان مصرفی

16 تا 20 میلی‌آمپر

طول عمر

70 هزار ساعت در ولتاژ نامی و 25 درجه سانتی‌گراد

اصول حفاظتی

TH

دمای مناسب برای نگهداری یا انبار

-40 تا 70 درجه سانتی گراد

دمای مناسب برای بهره برداری

-25 تا 70 درجه سانتی گراد

دسته بندی اضافه ولتاژ

کلاس 2

درجه حفاظت IP

IP20 برای وجه پشتی
IP65 برای وجه جلو

درجه حفاظت NEMA

NEMA 4 مطابق با UL 50 E
NEMA 12 مطابق با UL 50 E

استانداردها

CSA C22.2 No 14
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-1
UL 508
JIS C8201-1

مقاومت در برابر ارتعاشات

5gn (f= 2…500 Hz)

مقاومت در برابر ضربات

50gn (duration = 11 ms)
