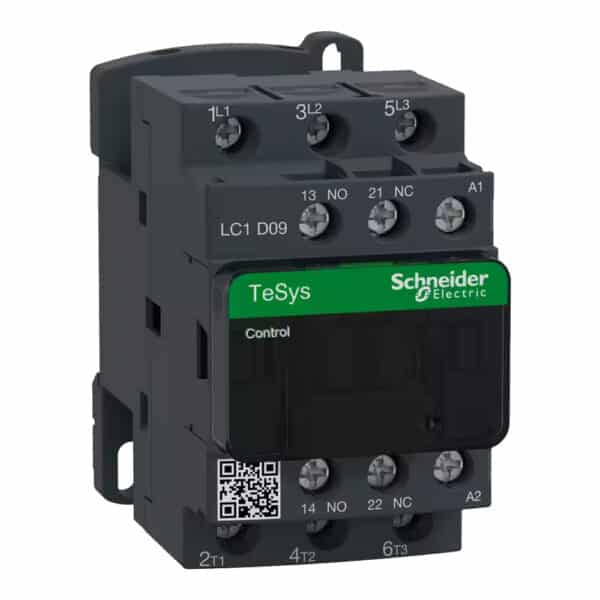

کنتاکتور 9 آمپر 220 ولت AC برند اشنایدر الکتریک کد LC1D09M7 Schneider Electric 9 Amp 220V AC Contactor Model LC1D09M7
۹۵۷,۴۲۸تومان
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
دسته: کنتاکتور, کنتاکتور سه پل
برند:
کد کالا:
نیاز:
تنوع فیزیکی: اتوماسیون صنعتی
ویژگی های محصول
کنتاکتور اشنایدر با کد فنی LC1D09M7 در سری محصولات TeSys D اشنایدر قرار می گیرد و یک کنتاکتور سه پل با سه کنتاکت NO است. این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1، AC-3 و AC-4 است.
کد کالا | LC1D09M7 |
---|---|
نوع کنتاکتور | سه پل |
برند | اشنایدر الکتریک |
ولتاژ بوبین (Uc) | ۲۲۰ ولت AC |
جریان کاری نامی (le) | 9 آمپر |
ولتاژ نامی (ue) | ۶۹۰ ولت |
حداکثر ولتاژ ضربهای قابل تحمل (Uimp) | ۶ کیلو ولت |
جریان شیفتی (lth) | ۱۰ الی ۲۵ آمپر |
دسته بندی کاربری | AC1 , AC3 , AC4 |
تعداد و نوع کنتاکت در حالت عادی | 3NO |
تعداد و نوع کنتاکت های کمکی قابل وصل | 1NO+1NC |
حداکثر دما برای عملکرد درست | 60 درجه سانتیگراد |
حداقل دما برای عملکرد درست | ۵- درجه سانتیگراد |
استاندارد IP | IP20 |
طول محصول | ۷۷ میلیمتر |
عرض محصول | ۴۵ میلیمتر |
عمق محصول | 86 میلیمتر |
تعداد در جعبه | 1 عدد |
تعداد در کارتن | 20 عدد |
وزن | 320 گرم |
ضمانت | ۱۲ ماه |
کشور سازنده | فرانسه |
کنتاکتورها یا همان کلیدهای مغناطیسی وسیلهای هستند که برای قطع و وصل بار استفاده میشوند . علت اینکه از کنتاکتورها برای ایجاد ارتباط بین ورودی و خروجی استفاده میشود این است که کنتاکتور امکان قطع و وصل ایمن را در مدار فراهم میکند . همچنین کنتاکتور برای ایجاد امکان کارکردهای مختلف یک خروجی طراحی شده است .
اساس کار کنتاکتورها بر ایجاد جریان مغناطیسی استوار است . کنتاکتور دارای یک هسته مکانیکی به شکل E یا U است . زمانی که جریان از این هسته عبور میکند قسمت متحرک آن تحریک شده و عمل وصل را انجام میدهد . در صورت قطع جریان ، هسته کنتاکتور نیز به حالت قبل باز میگردد . البته عملکرد قطع و وصل کنتاکتور با توجه به کنتاکتهای باز و بسته آن و استفاده از آنها صورت میگیرد .
کنتاکتور اشنایدر کد LC1D09M7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار میگیرد . این کنتاکتور در سیستم سهفاز به کار گرفته شده و در دسته بندیهای AC-4 ، AC-3 ، AC-1 ، AC-3e کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیمپیچیهای مختلف مناسب است .

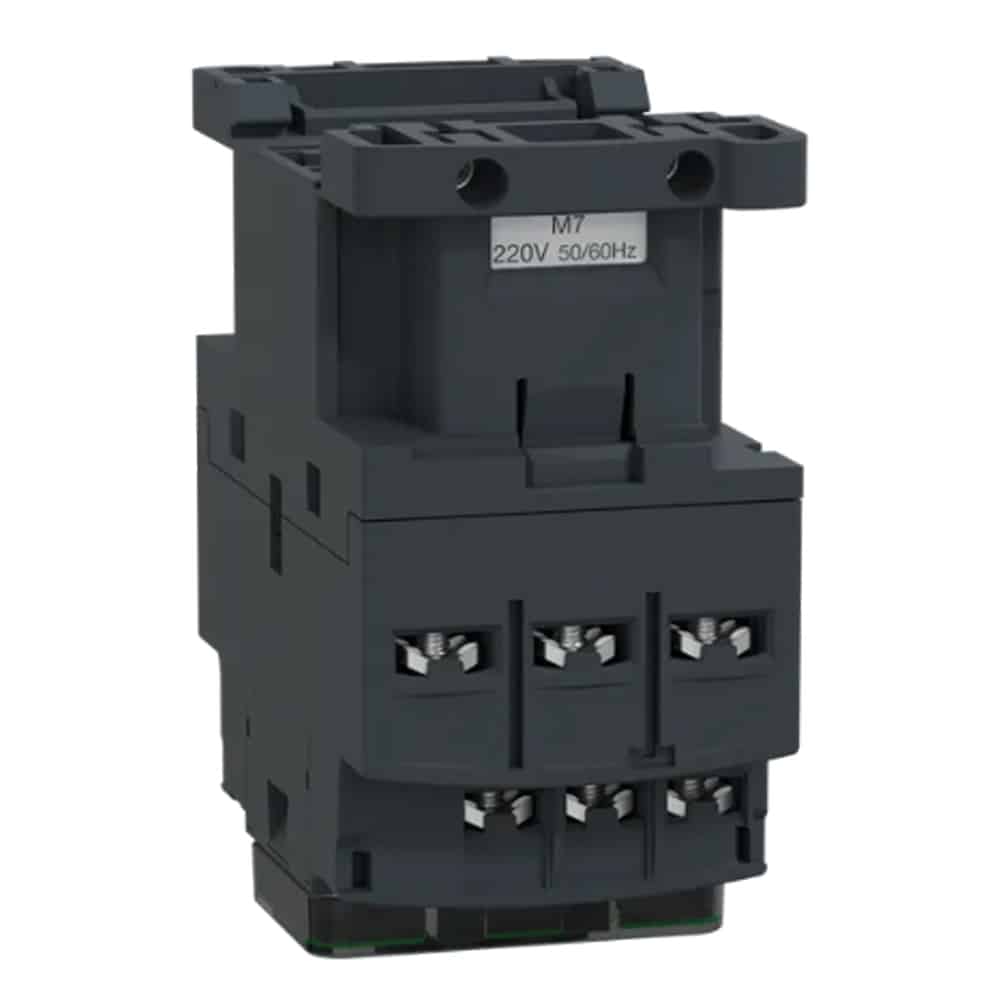

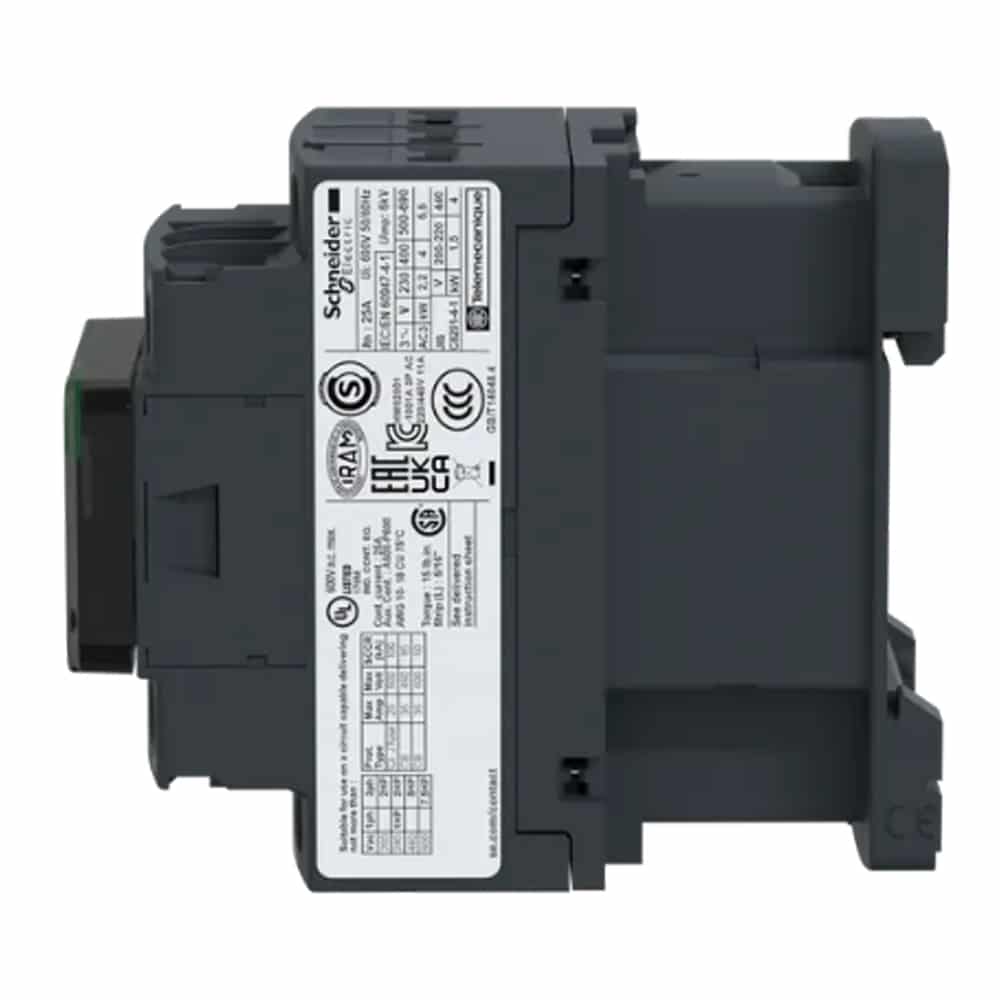

کنتاکتور LC1D09M7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهرهبرداری میباشد . این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است .
ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استاندارهای مختلف ، در مقادیر متفاوتی تعریف شده است . بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی برای مدار فرمان و قدرت 690 ولت و بر اساس گواهی نامههای CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است . حداکثر ولتاژ ضربهای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 شش کیلوولت تعریف شده است .
جریان بهرهبردای نامی کنتاکتور LC1D09M7 با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف ، متفاوت میباشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد .
برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 9 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 25 قابل اعمال میباشد . جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز میباشد . مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتیگراد برقرار است .
جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است . این جریان در مدار قدرت حداکثر 25 آمپر و در مدار فرمان 10 آمپر میباشد که تابع شرایط دمایی حداکثر 60 درجه سانتیگراد است . امپدانس متوسط کنتاکتور LC1D09M7 در جریان حرارتی 25 آمپر و فرکانس 50 هرتز برابر 5/2 میلیاهم میباشد .
کنتاکتور LC1D09M7 برای الکتروموتورهای با توانهای مختلف به کار گرفته میشود . بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دستهبندی میشوند این کنتاکتورها برای موتورهای دارای توان از 2/2 کیلووات تا 5/5 کیلو وات و یا از 33/0 اسب بخار تا 5/7 اسب بخار قابل بهرهبرداری هستند . البته استفاده از این کنتاکتورها در توانهای ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیمپیچی موتور و دستهبندی آنها مورد استفاده قرار بگیرند و مشخصهای کنتاکتور باید مطابق مشخصههای ذکر شده روی پلاک موتور باشد .

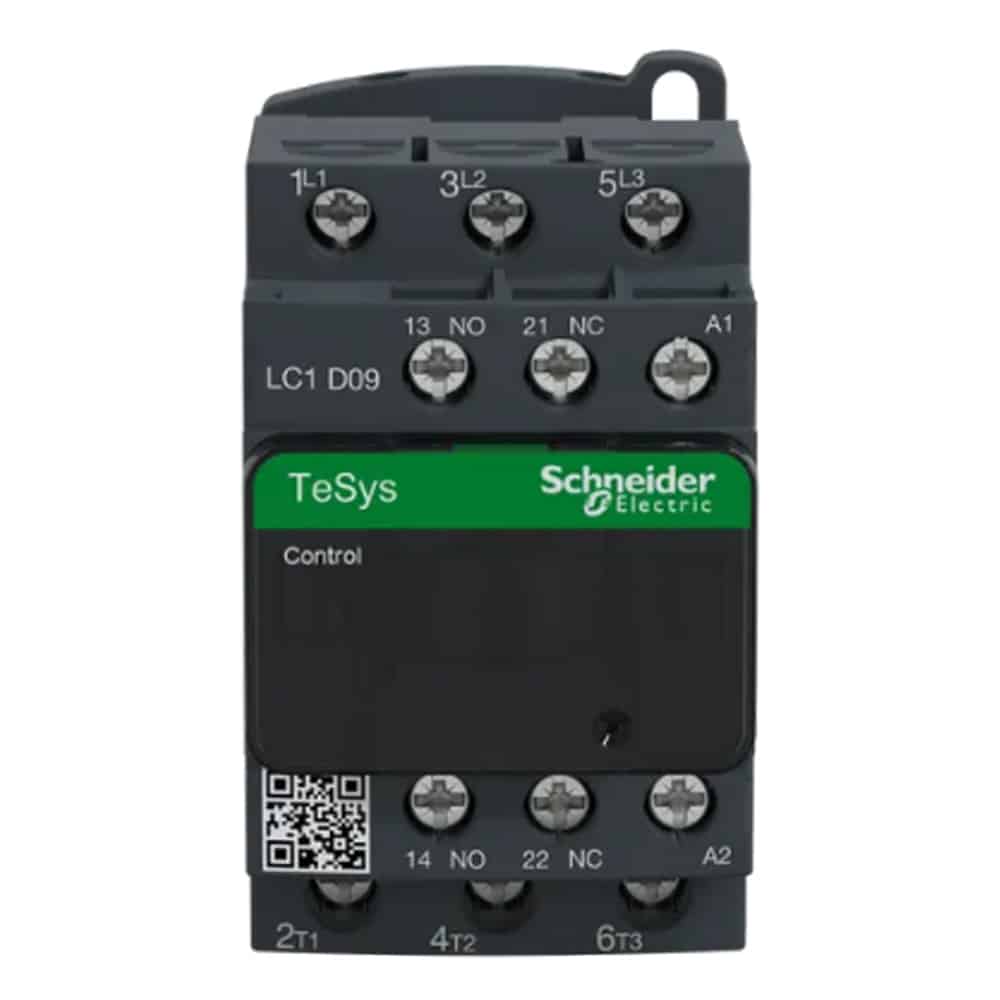

کنتاکتور LC1D09M7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نامهای L1 ، L2 ، L3 و 3 ترمینال خروجی به سمت بار با نامهای T1 ، T2 و T3 است که ترمینالهای قدرت آن هستند . ترمینالهای فرمان این کنتاکتور شامل ترمینالهای 13-14 برای کنتاکت باز (NO : Normally Open) و 21-22 برای کنتاکت بسته (NC : Normally Close) و A1-A2 برای بوبین کنتاکتور است . اتصال سیمها به ترمینالها از طریق پیچها انجام میشود . به عبارتی دیگر ترمینالهای این کنتاکتور به صورت گیره پیچی چفت میشوند .

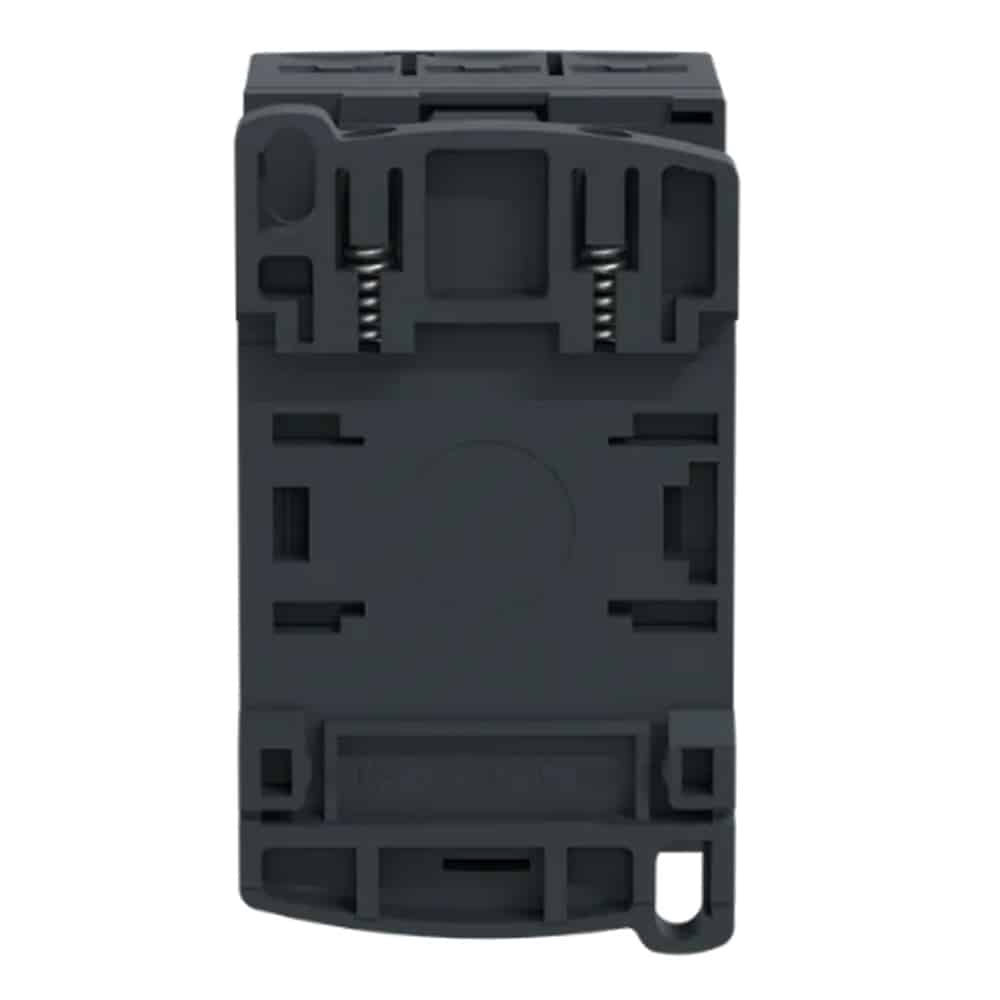

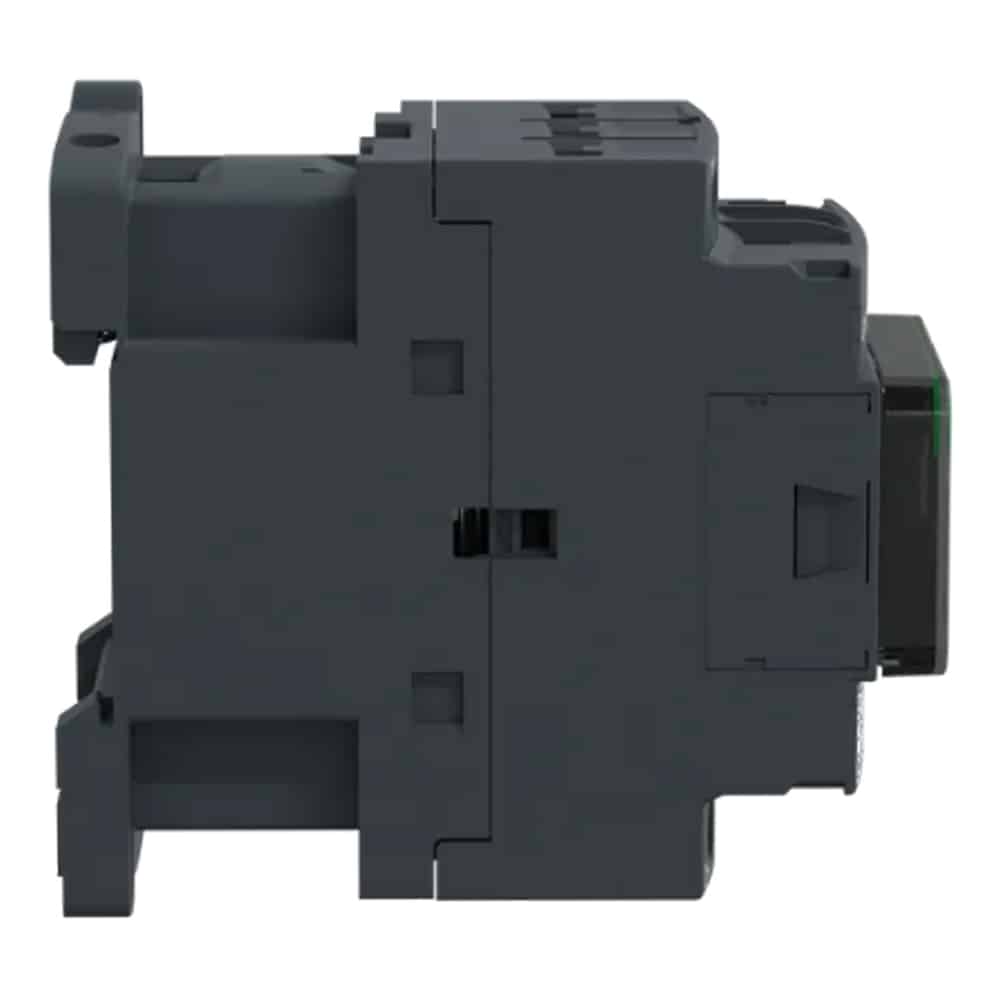

کنتاکتور LC1D09M7 دارای کاور محافظ است که در برابر انواع تنشهای مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است . از طرفی دارای عایق بندی مناسبی است که در برابر تماسهای غیر مستقیم و برقگرفتگی محافظت میکند . مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم میباشد . علاوه بر این ، مقاومت حرارتی نیز در مواقع آتشسوزی برای این کنتاکتور 850 درجه سانتیگراد تامین شده است .
مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکتها متفاوت است . 12 تا 22 میلیثانیه برای بستن و 4 تا 19 میلیثانیه برای باز کردن کنتاکتها به عنوان سیکل عملکرد این کنتاکتور معمول است . طول عمر کنتاکتور LC1D09M7 اشنایدر الکتریک 3600 سیکل یا ساعت است . دمای هوای محیطی مجاز برای این کنتاکتور 40- درجه تا 70+ درجه سانتیگراد است .
