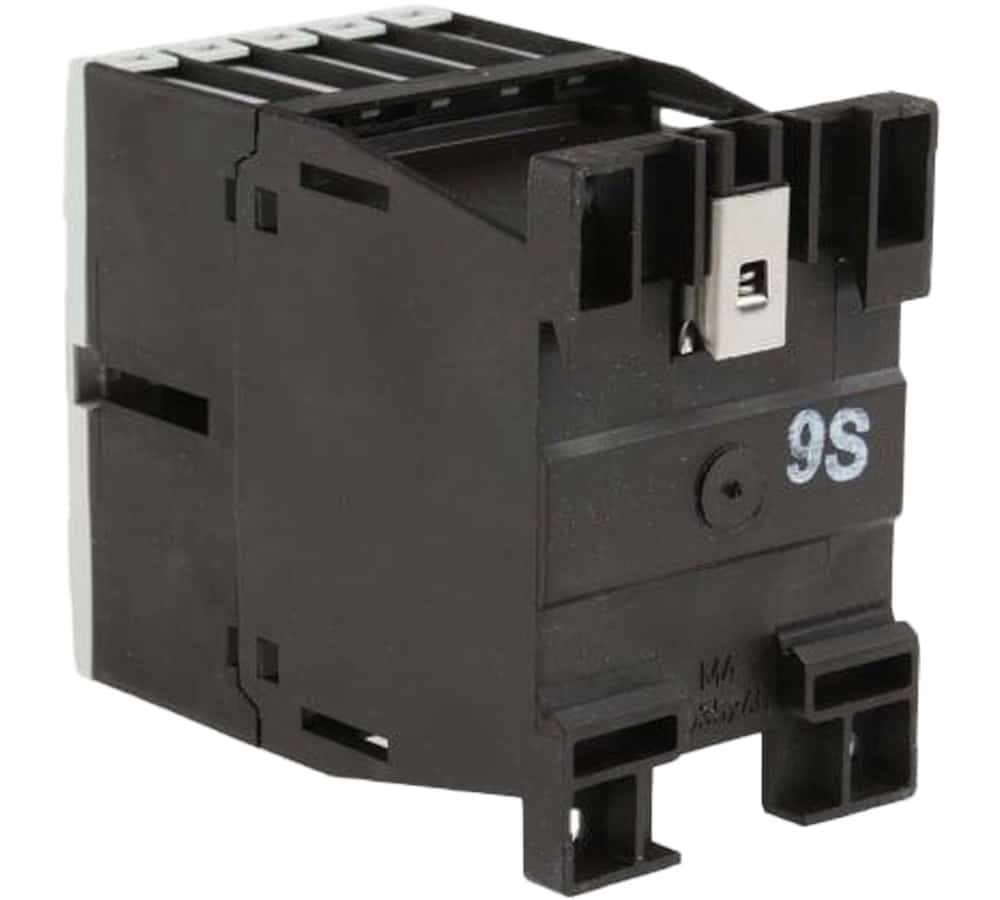

کنتاکتور سه پل 12 آمپر 220 ولت AC ایتون کد DILM12-10

ویژگی‌های فنی کنتاکتور ایتون کد DILM12-10-EA(230v50hz 240v60hz)

• دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد DILM12-10-EA(230v50hz 240v60hz) دارای نام اختصاری DILM است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4 ،AC-3 ،AC-1 کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

• مشخصات ولتاژ و جریان

کنتاکتور DILM12-10-EA(230v50hz 240v60hz) با ولتاژ تغذیه نامی 230 ولت AC با فرکانس 50 هرتز و 240 ولت AC با فرکانس 60 هرتز قابل بهره‌برداری می‌باشد.

ولتاژ عایقی نامی در این کنتاکتور برابر 690 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور 8 کیلوولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور DILM12-10-EA(230v50hz 240v60hz) با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد. در دسته بندی‌های مختلف از AC-1 تا AC-4 با توجه به مقدار ولتاژ اعمال شده، جریان نامی نیز متغیر خواهد بود.

برای دسته AC-1 و ولتاژ 380 تا 415 ولت جریان عملکرد نامی آن 22 آمپر، برای سطح AC-3 با ولتاژ نامی 220 تا 440 ولت جریان عملکرد نامی 12 آمپر، برای ولتاژ 500 ولت برابر 10 آمپر و برای ولتاژ 690 ولت برابر 7 آمپر است. در سطح AC-4 با ولتاژ نامی 220 تا 440 ولت جریان عملکرد برابر 7 آمپر، برای 500 ولت برابر 6 آمپر و برای ولتاژ نامی 690 ولت نیز جریان نامی برابر 5 آمپر می‌باشد.

علاوه بر این‌ها، این کنتاکتور قابلیت بهره‌برداری در دسته DC-1 را داشته و در این دسته نیز در ولتاژ مستقیم 60 تا 110 ولت با جریان نامی 20 آمپر و ولتاژ 220 ولت با جریان نامی 15 آمپر قابل بهره‌برداری است.

جریان حرارتی نیز در این کنتاکتور برای کنتاکت‌ها و پل‌های آن با توجه به درجه حرارت محیط و بسته یا باز بودن آن دارای مقادیر متفاوتی است. این جریان در حالت‌های مختلف 1 پل و 3 پل و درجه حرارت بین 55 تا 60 درجه سانتی‌گراد از 18 آمپر تا 50 آمپر تعیین شده است.

• مشخصات توان موتور

کنتاکتور DILM12-10-EA(230v50hz 240v60hz) برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. این کنتاکتورها برای موتورهای الکتریکی با در نظر گرفتن دسته بندی AC-1 تا AC-4، ولتاژ اعمالی نامی و سه فاز یا تکفاز بودن موتور، برای توان‌های مختلف به کار گرفته می‌شوند. با درنظر گرفتن موارد گفته شده توان موتورهای اختصاص داده شده برای این کنتاکتور از 1 اسب بخار تا 10 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

توان نامی عملیاتی کنتاکتور ایتون DILM12-10-EA(230v50hz 240v60hz) با توجه به دسته‌بندی و ولتاژ‌های نامی در هر سطح، از 2 کیلووات تا 7.5 کیلووات است.

• ترمینال‌ها، کنتاکت‌ها و اتصالات

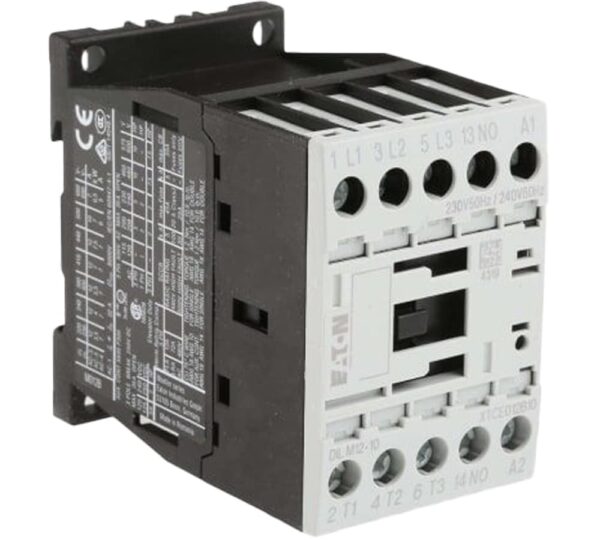

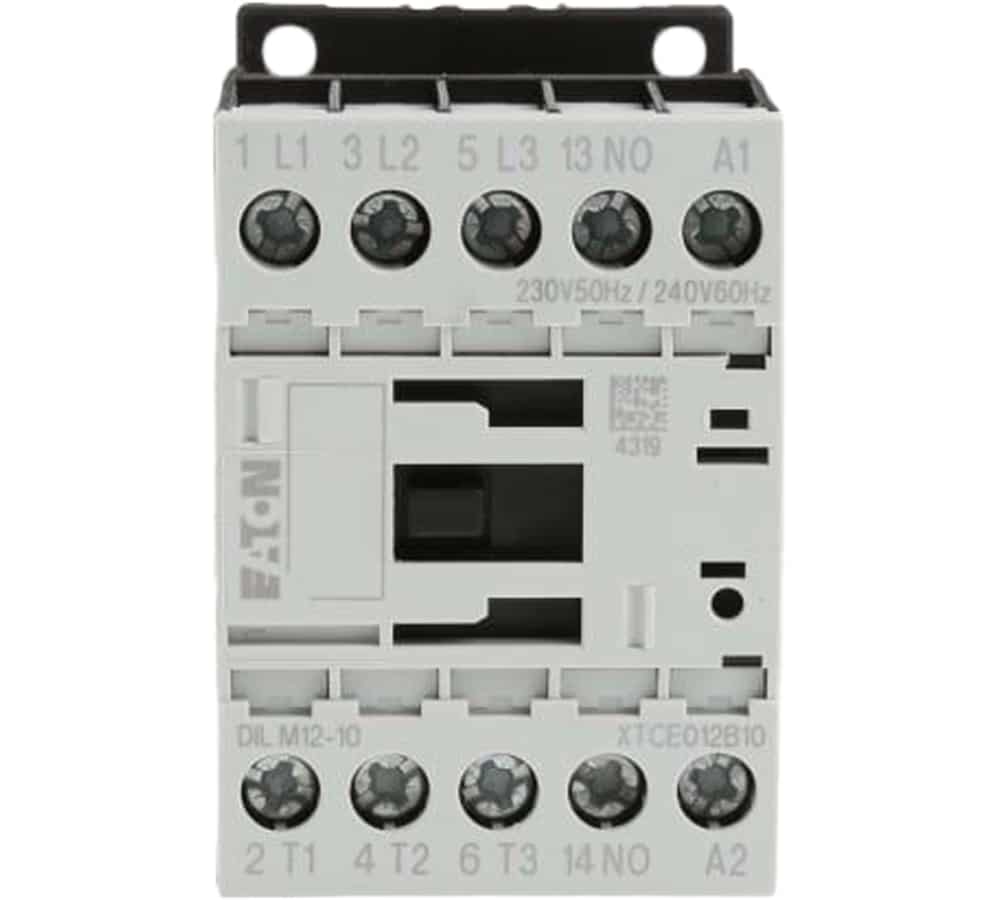

کنتاکتور DILM12-10-EA(230v50hz 240v60hz) دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1 ،L2 ،L3 و 3 ترمینال خروجی به سمت بار با نام‌های T2 ،T3 و T1 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

• سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 9 تا 18 میلی‌ثانیه برای باز کردن و 15 تا 21 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است. زمان قوس یا جرقه زنی برای این کنتاکتور 10 میلی‌ثانیه می‌باشد.

دوام مکانیکی کنتاکتور DILM12-10-EA(230v50hz 240v60hz) برابر 10 میلیون سیکل در صورت عملکرد در سیستم AC است. فرکانس عملیاتی برای این کنتاکتور از نظر مکانیکی برابر 9000 عملکرد در ساعت می‌باشد.

• مشخصات حفاظتی و ایمنی

دمای هوای محیطی مجاز برای کنتاکتور DILM12-10-EA(230v50hz 240v60hz) از نظر عملیاتی بین 25- درجه تا 60+ درجه سانتی‌گراد و برای نگهداری یا انبار بین 40 تا 80 درجه سانتی‌گراد است.

کنتاکتور DILM12-10-EA(230v50hz 240v60hz) داری حفاظت کافی برای جلوگیری از اصابت دست و انگشت به قسمت‌های برقدار بوده و به عبارتی دارای حفاظت مناسب در برابر برق‌گرفتگی می‌باشد.

درجه حفاظت کنتاکتور DILM12-10-EA(230v50hz 240v60hz) از نظر نفوذ ذرات ریز و آب برابر IP20 تامین شده است.
