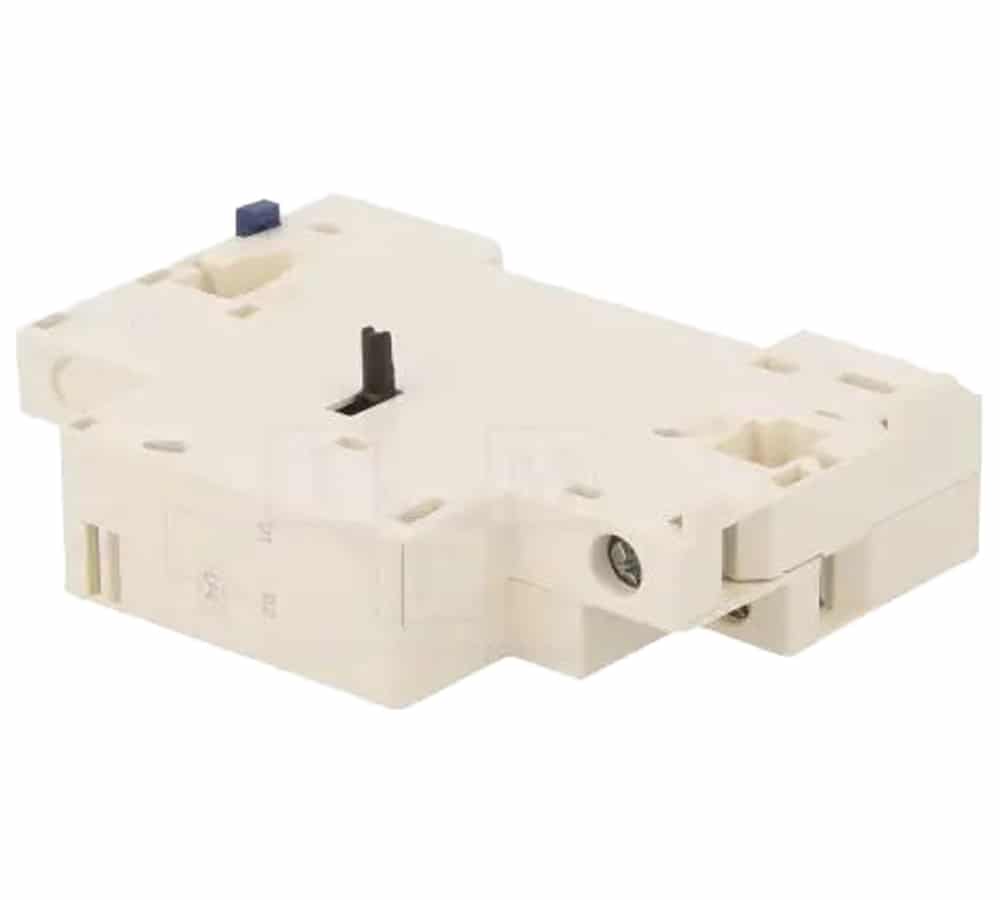

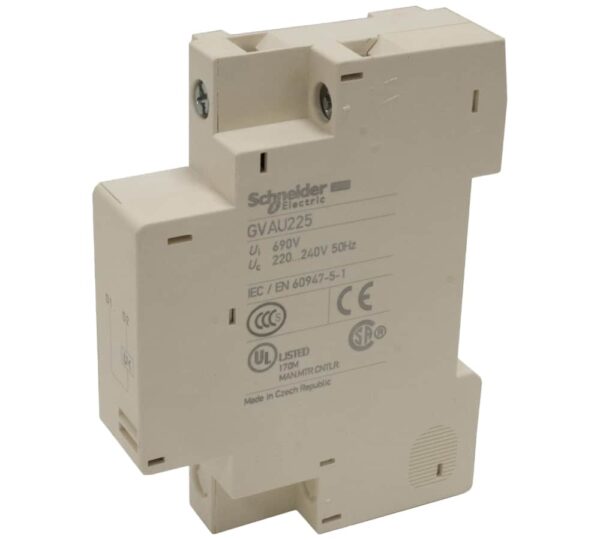

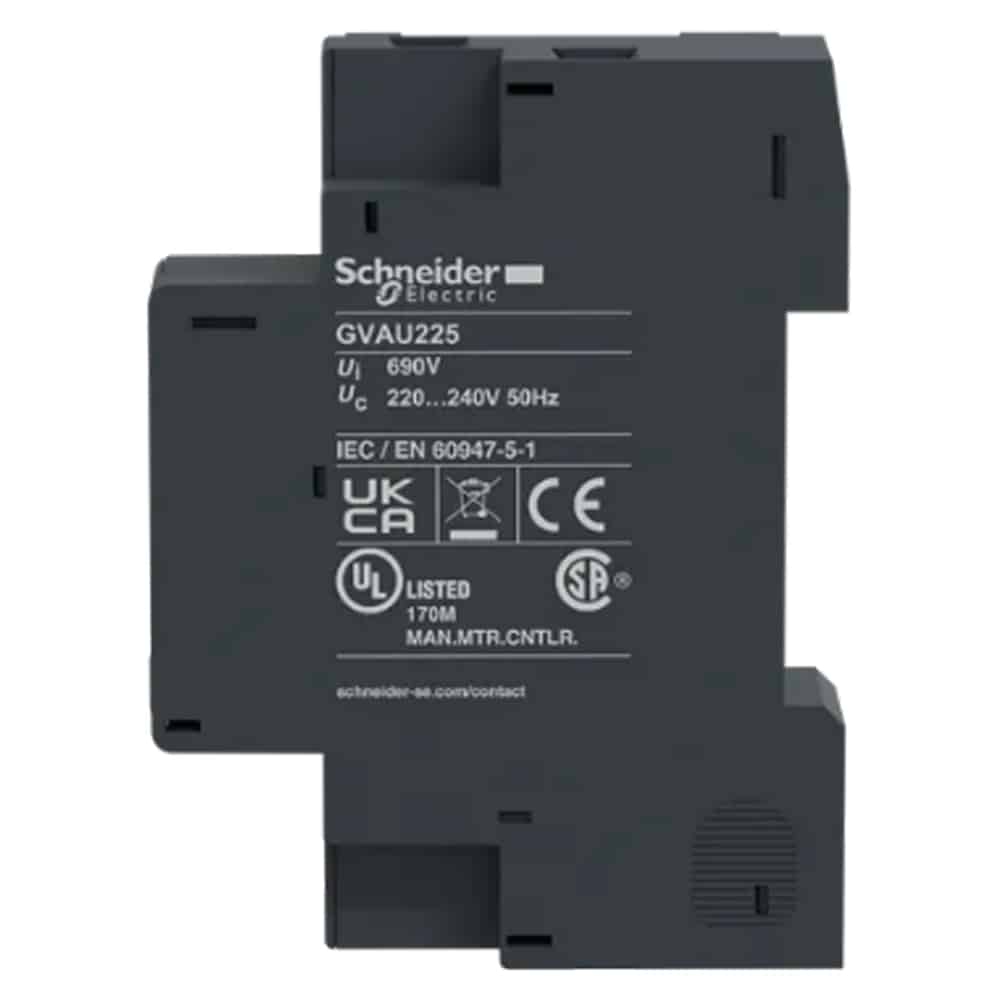

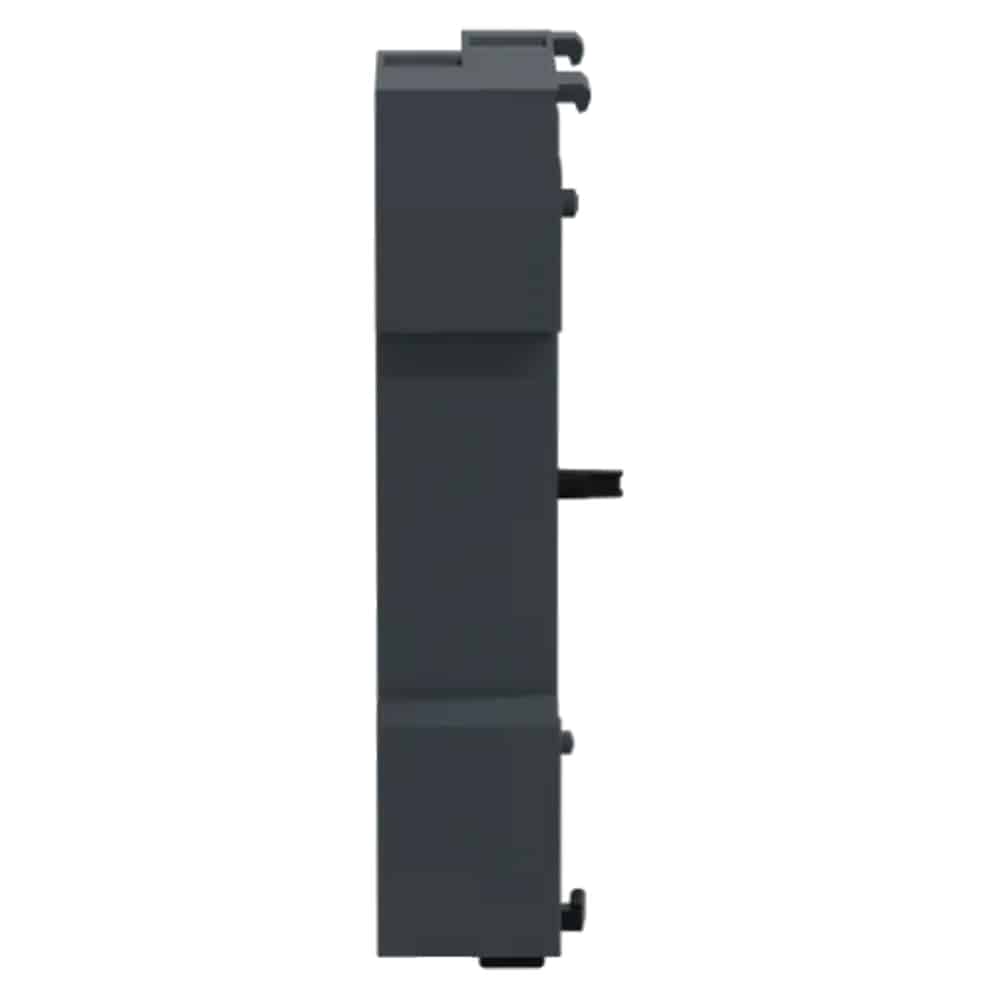

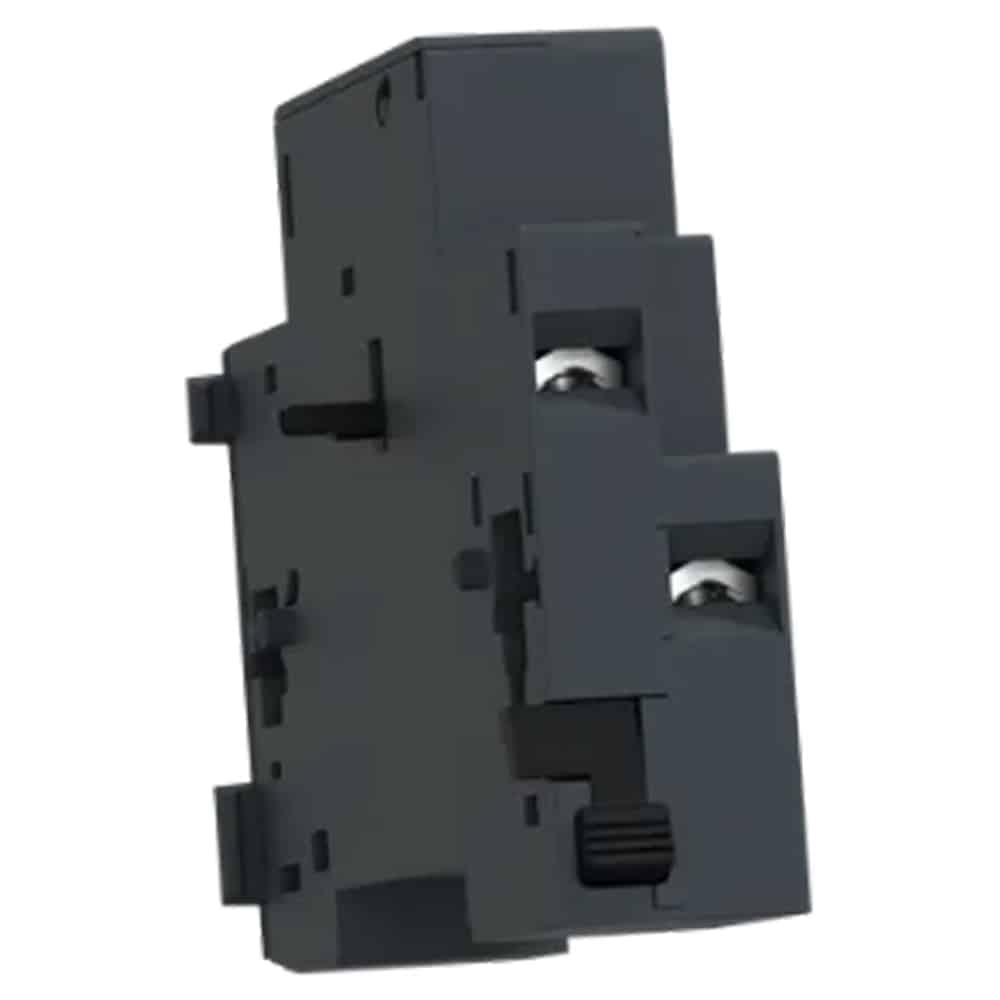

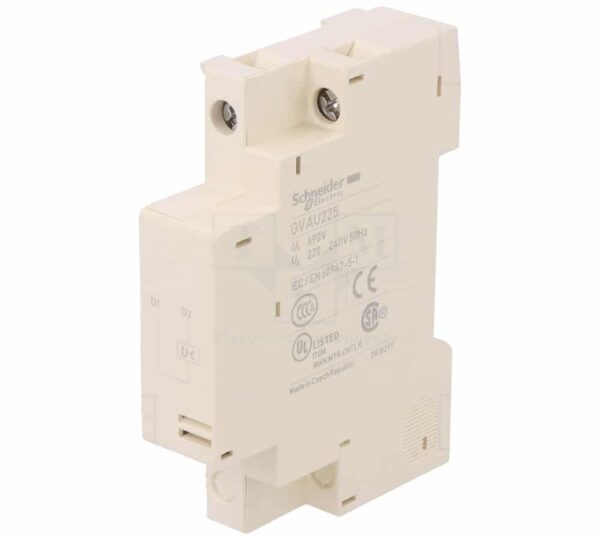

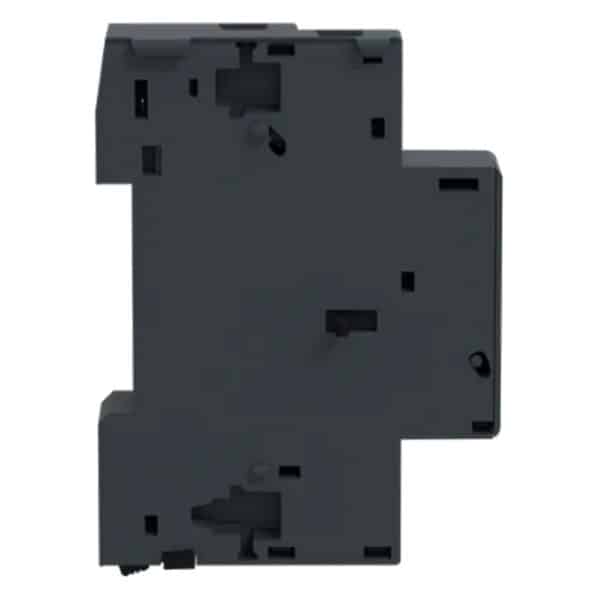

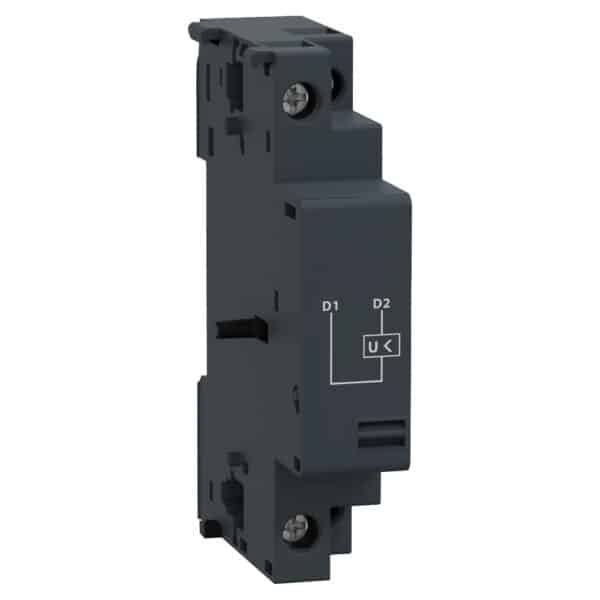

رله آندر ولتاژ کلید حرارتی اشنایدر GVAU225

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

1,900,000تومان

ویدیو محصول

توضیحات محصول

کلیدهای حرارتی نوعی از تجهیزات حفاظتی هستند که با نام کلید حفاظت موتور نیز شناخته شده و برای حفاظت در برابر اضافه جریان ناشی از اتصال کوتاه و اضافه بار برای تجهیزات موتوری به کار گرفته می‌شوند . مکانیزم عملکرد این کلیدها بر اساس سنجش جریان حرارتی و جریان مغناطیسی بوده و در صورت افزایش هر یک از این پارامترها جریان را قطع خواهد کرد . این کلیدها که به عنوان کلیدهای حرارتی – مغناطیسی شناخته می‌شوند برای قطع و وصل مدار قدرت به کار می‌روند . به عبارتی دیگر می‌توان گفت این کلید دارای دو ویژگی کلیدهای مینیاتوری و بی‌متال است . از این رو برای حفاظت در برابر جریان اتصال کوتاه و اضافه بار مناسب است .

رله‌های مخصوص کلید حرارتی نوعی از تجهیزات جانبی این کلیدها به شمار می‌آیند که در صورت بروز اختلالات خاصی مانند اختلالات ولتاژ یا سایر پارامترها کارایی خود را مشخص می‌کنند . این رله‌ها با نصب بر روی کلید حرارتی و با سنجش پارامتر یا کمیت مورد نظر در صورت بروز هر نوع اختلال که نسبت به آن حساس هستند فرمان قطع بار را صادر می‌کنند . افزایش یا افت ولتاژ ، افزایش یا کاهش جریان و … از این کمیت‌ها و پارامترهای مرتبط با آن هستند که با به کارگیری برخی رله‌ها می‌توان آن‌ها رصد و مدار را طبق تغییرات آن کنترل کرد .

رله آندر ولتاژ که در کلیدهای حرارتی مورد استفاده قرار می‌گیرد از جمله تجهیزات رله‌ای اشاره شده است و با توجه به عبارت استفاده شده برای آن ، به راحتی متوجه می‌شویم که این رله برای مواقع افت ولتاژ در مدار پیش‌بینی شده و جهت حفاظت از موتورها در برابر افت ولتاژ به کار گرفته می‌شود . رله آندر ولتاژ کلید حرارتی برند اشنایدر الکتریک کد GVAU225 نوعی رله برای حفاظت در برابر افت ولتاژ است که در ولتاژ 220 تا 240 ولت متناوب با فرکانس 50 هرتز قابل بهره‌برداری است . محدوده ولتاژ کنترل این وسیله بین 0.85 تا 1.1 برابر ولتاژ نامی است . این رله برای کلیدهای حرارتی سری GV2 و GV3 قابل استفاده می‌باشد .

این رله آندر ولتاژ در بازه ولتاژی بین 0.35 تا 0.7 برابر ولتاژ نامی عمل کرده و فرمان قطع را صادر می‌کند . این ولتاژ ، ولتاژ آستانه قطع نام دارد و زمانی که ولتاژ مدار به حدی افت کند که در این حد قرار گیرد رله آندر ولتاژ عمل کرده و بار را قطع می‌کند . با بازگشت ولتاژ به محدوده ولتاژ کنترل که در بالا ذکر شد ، کلید حرارتی و رله دوباره قابل وصل بوده و بار ، مجددا قابل راه‌اندازی خواهد بود .

رله آندر ولتاژ GVAU225 سازگار با رنج‌های TeSys GV2ME ، TeSys GV2LE ، TeSys GV2L ، TeSys GV2P ، TeSys GV3L ، TeSys GV3Pو TeSys Deca می‌باشد . ولتاژ عایقی رله آندر ولتاژ GVAU225 بر اساس استاندارد IEC 60947-1 مقدار 690 ولت و بر اساس استاندارد 60947-4-1 و طبق گواهینامه‌های UL و CSA مقدار 600 ولت عنوان شده است .

اتصال سیم‌ها و هادی‌ها به این رله از طریق اتصال پیچی به ترمینال‌های آن انجام می‌شود . به عبارتی دیگر مکانیزم اتصال سیم‌ها به این رله به صورت گیره پیچی می‌باشد . زمان عملکرد رله آندر ولتاژ GVAU225 بین 10 تا 15 میلی‌ثانیه است . برای به کارگیری این رله نیز باید ضریب بار آن را برابر 1 یا %100 در نظر گرفت . دوام مکانیکی این رله آندر ولتاژ برای کلیدهای حرارتی سری GV3P و GV3L برابر 10هزار سیکل و برای کلیدهای حرارتی سری GV2ME و GV2P برابر 30هزار سیکل تامین شده است .
