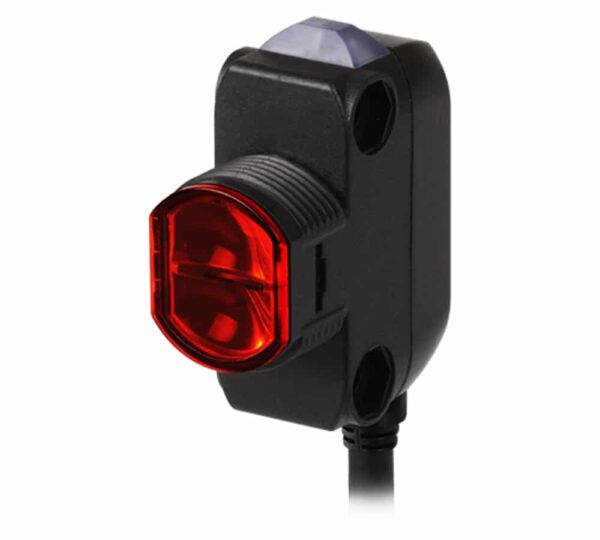

سنسور نوری یک‌طرفه آتونیکس BH300-DDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یکطرفه
  • فاصله تشخیص : 300 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : خروجی همزمان کلکتور باز PNP/NPN
  • درجه حفاظتی : IP67

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BH300-DDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت همزمان NPN و PNP کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BH300-DDT

  • سنسور نوری آتونیکس کد BH300-DDT از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 300 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 300 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BH300-DDT قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد.
  • منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 660 نانومتر می‌باشد.
  • جنس بدنه و پوشش این سنسور از پلی کربنات بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است.
  • این سنسور به وسیله کابل با قطر 4 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2.1 متر است.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سوئیچ انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BH300-DDT در بازه ولتاژ 12 تا 24 ولت DC با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BH300-DDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP67 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 40- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11 هزار لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BH300-DDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یکطرفه

فاصله تشخیص

300 میلی‌متر

هیسترزیس

حداکثر 20٪ در فاصله تشخیص

منبع نور

LED قرمز (660 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 30 میلی آمپر

تنظیم حساسیت

واریابل تنظیم حساسیت

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل با سوئیچ

نوع خروجی سنسور

خروجی همزمان کلکتور باز PNP/NPN

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

25 الی 85 درصد

مدار حفاظتی

فانکشن جلوگیری از تداخل (به جز نوع دوطرفه) ، مدار حفاظت در برابر پلاریته معکوس توان ، مدار حفاظت در برابر اضافه جریان و اتصال کوتاه خروجی

استاندارد IP

IP67

جنس بدنه

بدنه : پلی کربنات ، نشانگر LED : پلی کربنات ، و قسمت تشخیص دهنده : PMA

اقلام‌ همراه دستگاه

پیچ گوشتی مخصوص تنظیمات ، براکت ثابت کننده ، مهره ثابت کننده M18 ، کلاهک ثابت کننده ، پیچ M3 ، مهره M3

وزن

130 گرم
