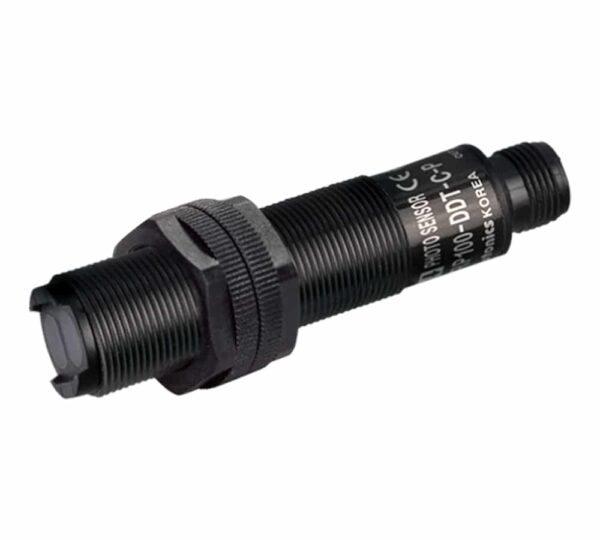

سنسور نوری یک‌طرفه آتونیکس BRP100-DDT-C-P

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یک طرفه (Diffuse reflective)
  • فاصله تشخیص : 100 میلی‌متر
  • هدف تشخیص : مواد نیمه شفاف و مات
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : PNP کلکتور باز
  • درجه حفاظتی : IP66

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BRP100-DDT-C-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور نوعی سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت PNP کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BRP100-DDT-C-P

  • سنسور نوری آتونیکس کد BRP100-DDT-C-P از طریق بازتاب پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 100 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 100 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BRP100-DDT-C-P قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد. در واقع این سنسور حساس به رنگ می‌باشد.
  • منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج انتشار 940 نانومتر می‌باشد. پرتوی نور ساطع شده از این منبع نور بین گیرنده و فرستنده سنسور ارتباط برقرار می‌کند و بسته به نوع عملکرد سنسور که مربوط به حساسیت قطع یا وصل پرتو نور است، با قطع یا وصل شدن این بازتاب، عملکرد آن را مشخص می‌کند.
  • جنس قاب این سنسور از پلی آمید مشکی بوده و قسمت حسگر آن از لنز پلی کربنات است.
  • سنسور آتونیکس BRP100-DDT-C-P دارای قابلیت تنظیم میزان حساسیت بوده و این امر تاثیر زیادی در بالا رفتن قابلیت اطمینان سیستم دارد.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BRP100-DDT-C-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 45 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سنسور نوری آتونیکس کد BRP100-DDT-C-P برای پاسخگویی سریع در مدت زمان اندک مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 1 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارامد می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BRP100-DDT-C-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP66 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 10- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 75+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BRP100-DDT-C-P

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یک طرفه (Diffuse reflective)

فاصله تشخیص

100 میلی‌متر

هدف تشخیص

مواد نیمه شفاف و مات

هیسترزیس

حداکثر 20٪ فاصله تنظیمی مجاز

منبع نور

LED مادون قرمز (940 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 45 میلی‌آمپر

تنظیم حساسیت

قابل تنظیم (VR)

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل به وسیله سیم‌فرمان

نوع خروجی سنسور

PNP کلکتور باز

حداکثر دما برای عملکرد درست

60 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

10- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه خروجی

استاندارد IP

IP66

جنس بدنه

بدنه: پلی‌آمید مشکی قسمت تشخیص: لنز Pc

اقلام‌ همراه دستگاه

بدنه BRP: مهره ، درایور تنظیم VR

وزن

70 گرم
