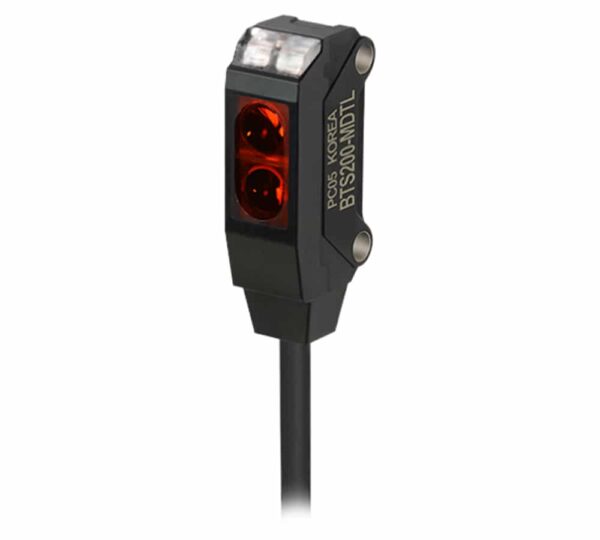

سنسور نوری یک‌طرفه رفلکتوری آتونیکس BTS200-MDTL

سنسورهای نوری آتونیکس کد BTS200-MDTL یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور نوعی سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BTS200-MDTL

• سنسور نوری آتونیکس کد BTS200-MDTL از طریق بازتاب پرتوی نور بین فرستنده و گیرنده عمل می‌کند و از نظر نوع حسگر به سنسور رفلکتوری معروف است که بین 10 تا 200 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور بین 10 تا 200 میلی‌متر تعیین شده است.
• سنسور نوری آتونیکس BTS200-MDTL قابلیت تشخیص اهداف را در درجه شفافیت و اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 2 میلی‌متر است.
• منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 650 نانومتر می‌باشد. پرتوی نور ساطع شده از این منبع نور بین گیرنده و فرستنده سنسور ارتباط برقرار می‌کند و بسته به نوع عملکرد سنسور که مربوط به حساسیت قطع یا وصل پرتو نور است، با قطع یا وصل شدن این بازتاب، عملکرد آن را مشخص می‌کند.
• جنس قاب این سنسور از پلی بوتیلن ترفتالات بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. براکت یا پایه آن از فولاد ضد زنگ و جنس پیچ از فولاد کربن می‌باشد.
• این سنسور به وسیله کابل با قطر 2.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
• عملکرد این سنسور بصورت Light ON می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به افزایش پرتوی نور است.

مشخصات ولتاژ و جریان

• سنسور نوری آتونیکس BTS200-MDTL در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
• حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

• سنسور نوری آتونیکس کد BTS200-MDTL برای پاسخگویی سریع در مدت زمان اندک مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 1 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارامد می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

• سنسور نوری آتونیکس BTS200-MDTL از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP67 بر طبق استاندارد IEC تامین شده است.
• محدوده دمای عملیاتی این وسیله بین 20- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 30- تا 70+ درجه سانتی‌گراد تعیین شده است.
• رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
• شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 10،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.
