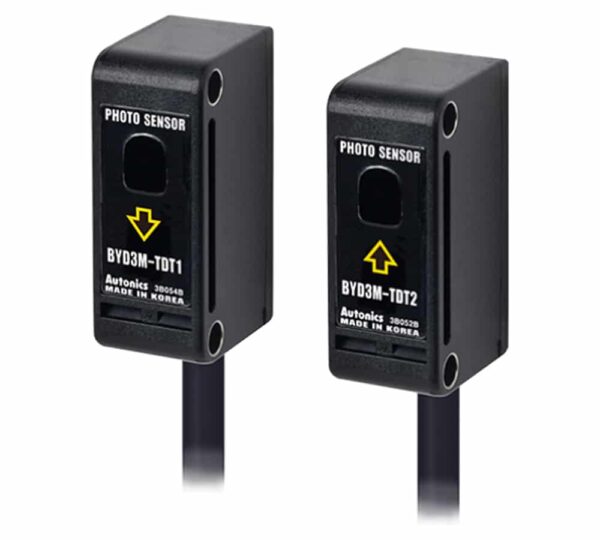

سنسور نوری دوطرفه آتونیکس BYD3M-TDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 3 متر
  • هدف تشخیص : مواد مات با حداقل قطر 6 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز
  • درجه حفاظتی : IP64

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BYD3M-TDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BYD3M-TDT:

  • سنسور نوری آتونیکس کد BYD3M-TDT از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 3 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 3 متر تعیین شده است.
  • سنسور نوری آتونیکس BYD3M-TDT قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 6 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز می‌باشد.
  • جنس قاب این سنسور از اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن اکریلیک است. جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 3.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • عملکرد این سنسور به طور پیش فرض به صورت Dark ON می‌باشد. به این معنی که زمانی که پرتوی ارسالی از فرستنده به گیرنده قطع یا ضعیف می‌شود، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به قطع پرتوی نور می‌باشد. علاوه بر این می‌توان از نوع Light ON نیز بهره برد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BYD3M-TDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BYD3M-TDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP64 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 20- درجه و65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BYD3M-TDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

3 متر

هدف تشخیص

مواد مات با حداقل قطر 6 میلی‌متر

منبع نور

LED مادون‌قرمز (660 نانومتر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 35 میلی‌آمپر

تنظیم حساسیت

ثابت

نوع اتصال

کابل

حالت کاربری

تاریک وصل

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

70 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه

استاندارد IP

IP64

جنس بدنه

بدنه: ABS ، قسمت سنسور: آکریلیک

اقلام‌ همراه دستگاه

مهره ، پیچ M3 ، گیره نصب A

وزن

150 گرم
