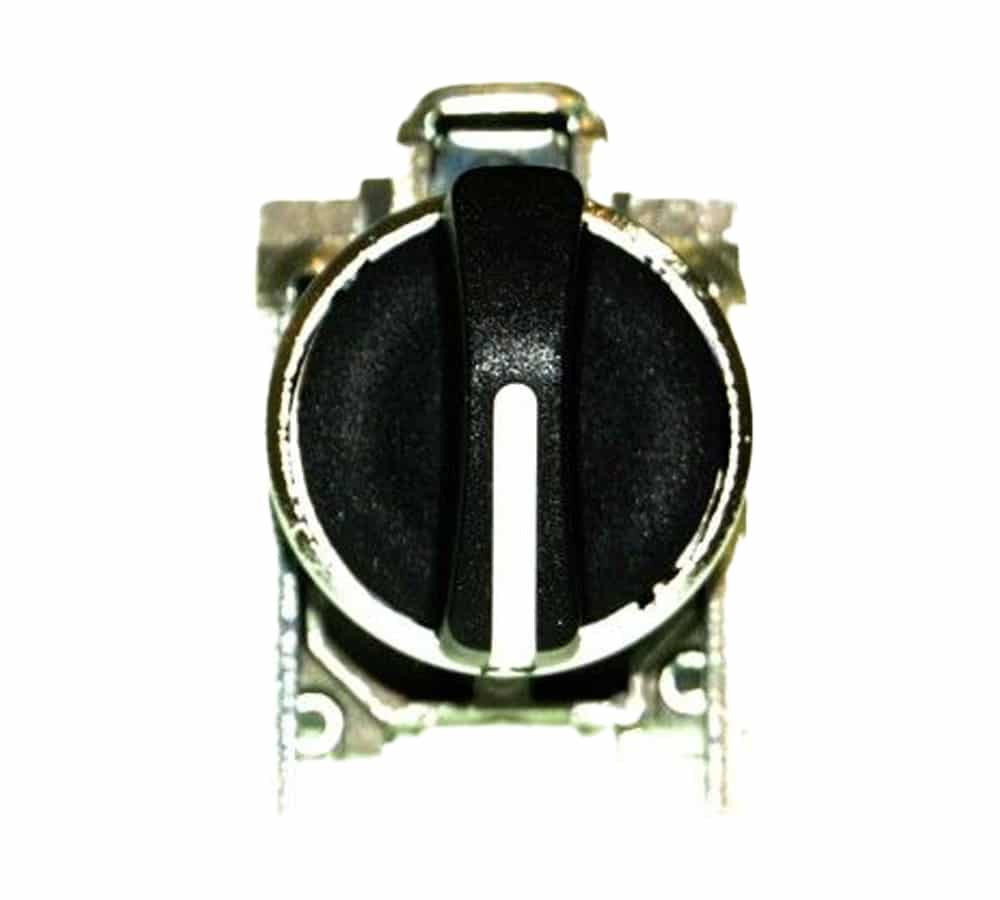

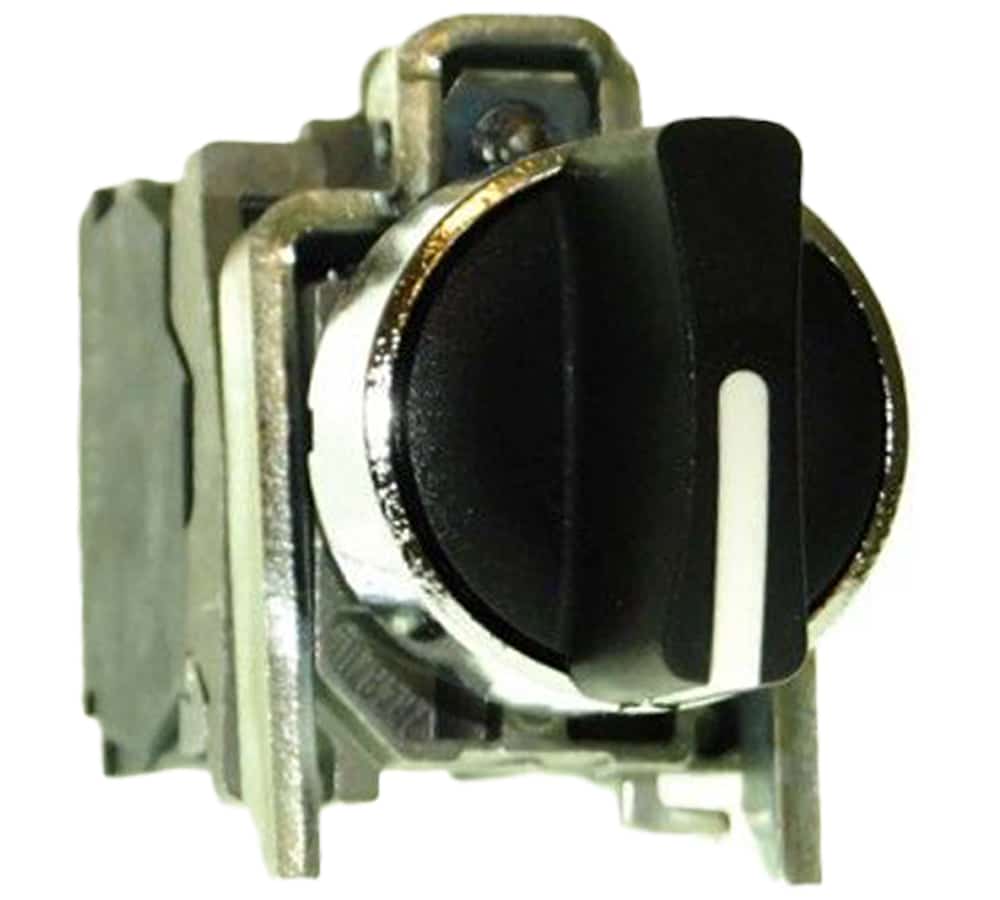

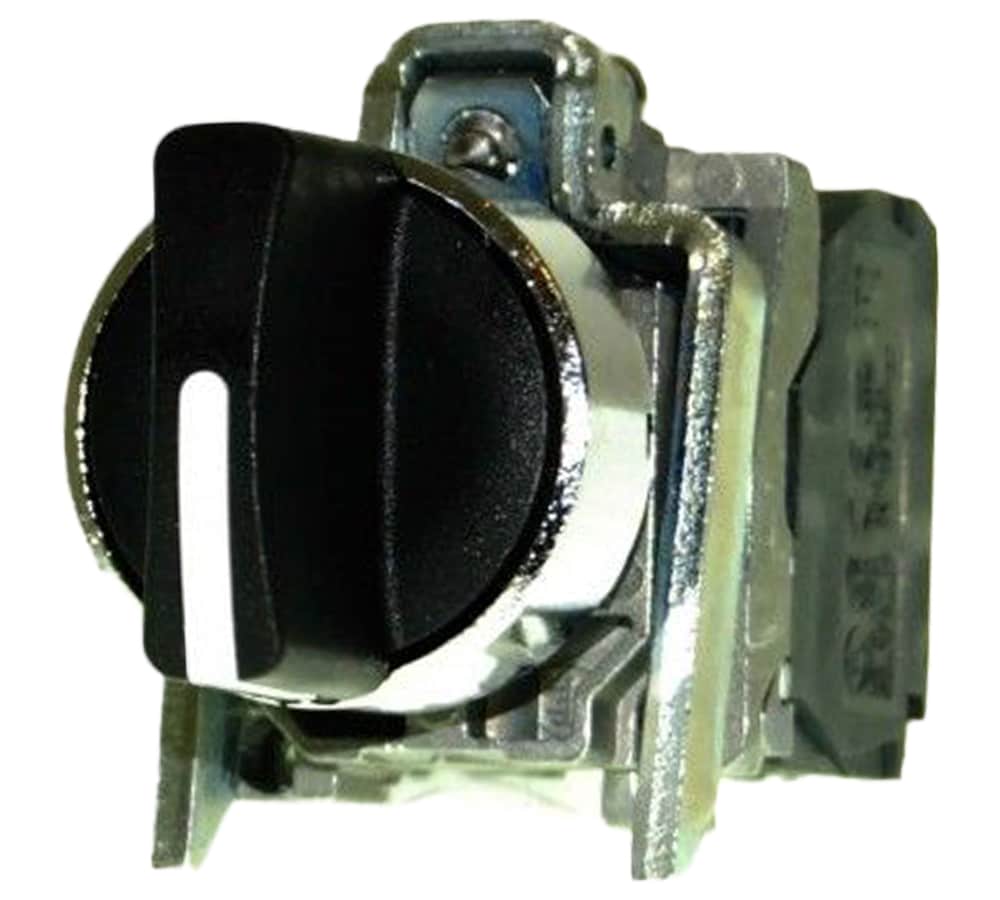

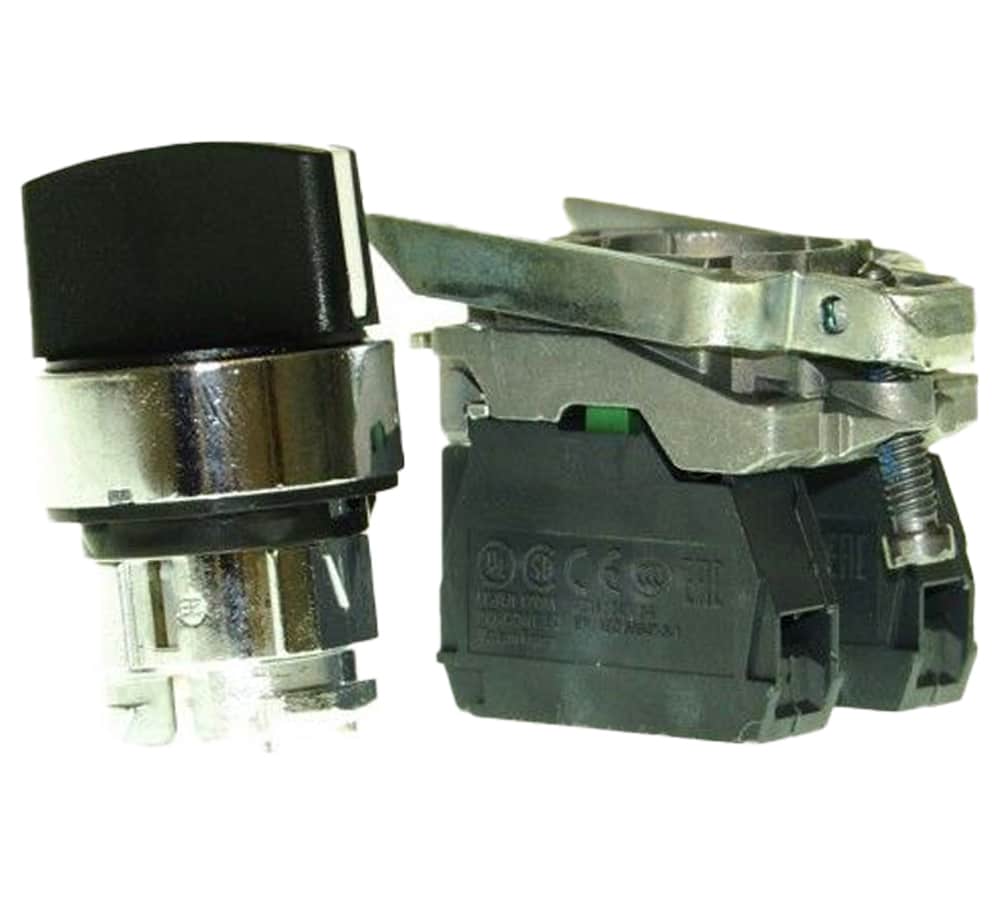

شستی دوطرفه فلزی اشنایدر XB4BD33

ویژگی‌های فنی سلکتور اشنایدر کد XB4BD33

• اهداف و کاربرد

سلکتورهای فرمان XB4BD33 دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها می‌باشند. این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند.

این نوع شستی‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان کلیدهای سلکتور دوطرفه شناخته می‌شوند. سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند.

این کلید سلکتور دو طرفه یا سه حالته بوده و برای دو حالت روشن و عملیاتی موتور و یک حالت خاموش آن طراحی شده است.

• مشخصات شستی

سلکتور XB4BD33 فاقد قابلیت قفل شدن با کلید است. مکانیزم قطع و وصل این کلید سلکتور به صورت گردان (مشابه کلیدهای گردان) بوده و با نیروی دست می‌باشد. شستی گردان این کلید در هر سه حالت خود دارای قابلیت مانا بوده و تا زمانی که با نیروی دست موقعیت آن تغییر نیابد در همان وضعیت باقی می‌ماند.

• بدنه

قاب این وسیله از فلز با روکش کروم است. این نوع بدنه دارای استحام کافی در برابر ضربات مکانیکی و سایر تنش‌های مکانیکی و الکتریکی می‌باشد. قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

• کنتاکت‌ها و ترمینال‌ها

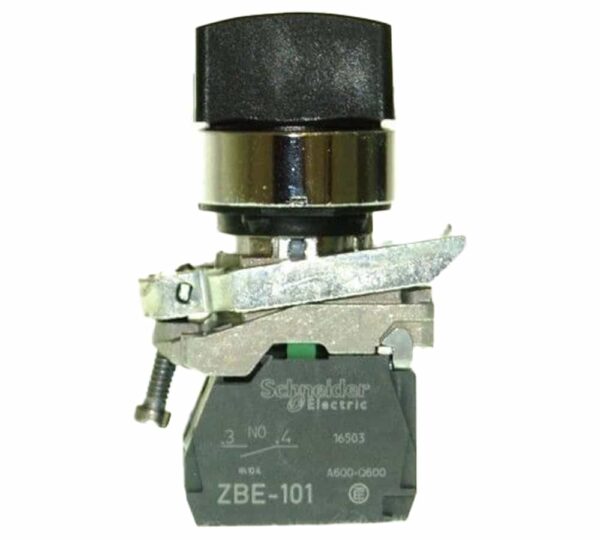

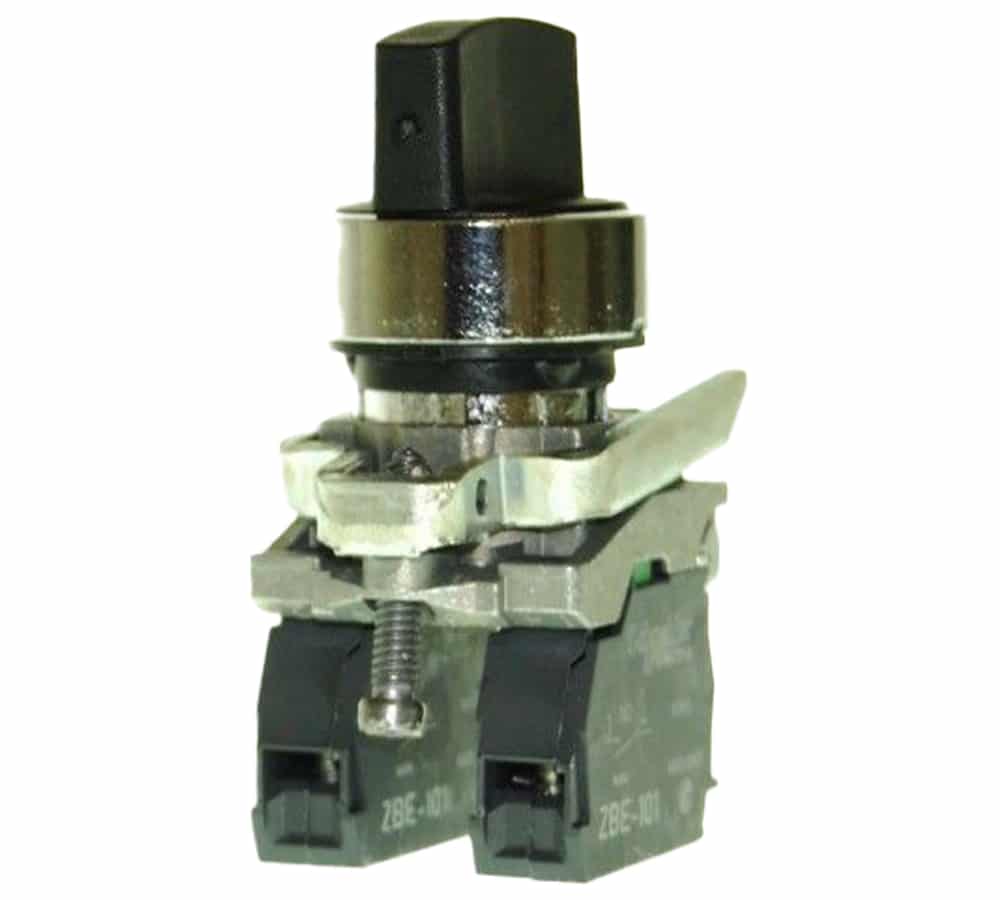

سلکتور  XB4BD33 دارای دو جفت کنتاکت باز (NO: Normally Open) با شماره ترمینال 13-14 و 23-24 است. این وسیله فاقد کنتاکت بسته می‌باشد. در واقع با چرخاندن شستی آن یک کنتاکت با یکی از دو کنتاکت دیگر که در دو طرف کلید قرار دارند جفت شده و وضعیت کارکرد موتور یا مدار را مشخص می‌کند.

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ عایقی سلکتور XB4BD33 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این سلکتور در مقابل جریان اتصال کوتاه تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 6 آمپر با توجه به نوع و مقدار ولتاژ است.

• ابعاد

ابعاد ظاهری سلکتور XB4BD33 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 68 میلی‌متر است.

• دوام و سیکل عملکرد

دوام الکتریکی سلکتور XB4BD33 تا 1,000,000 سیکل می‌باشد. به این معنی که تا 1,000,000 دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 1,000,000 سیکل تعیین شده است.

• مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7,000,000 پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

• مشخصات حفاظتی و نگهداری

دمای محیط از نظر نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

سلکتورهای اشنایدر کد XB4BD33 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP67 ،IP69 ،IP69K برای محافظت این وسیله برقرار است.
