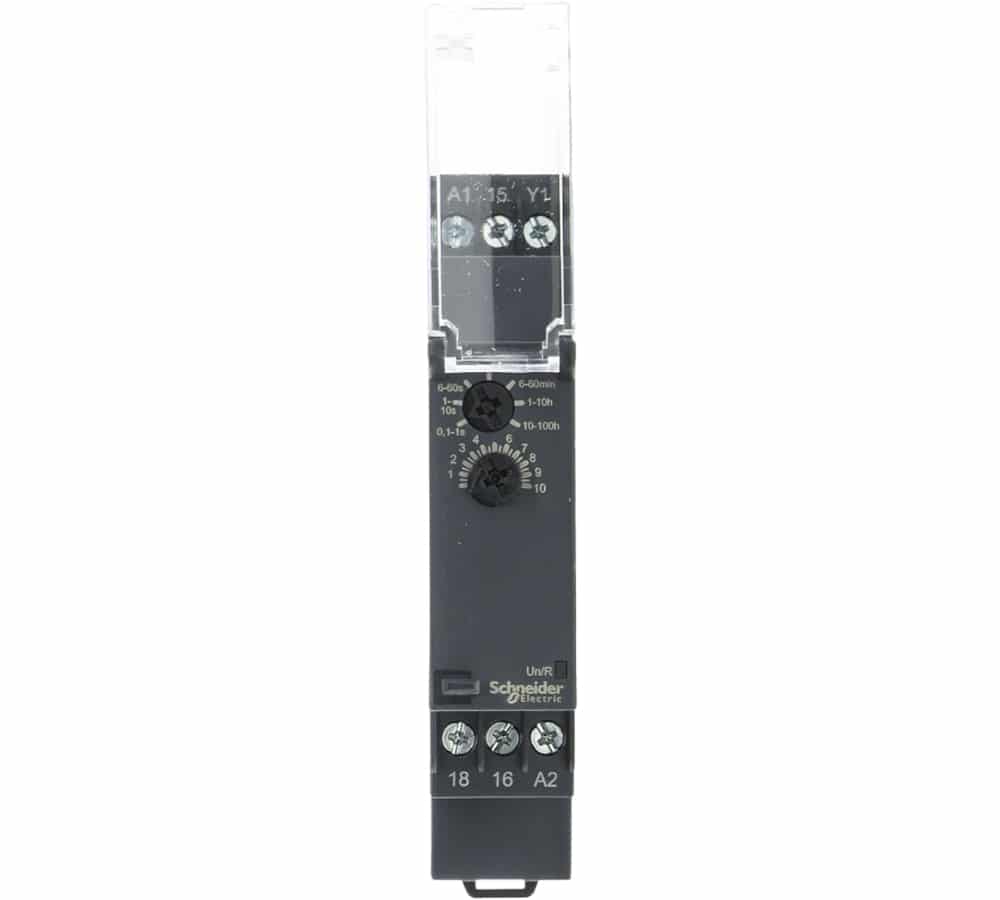

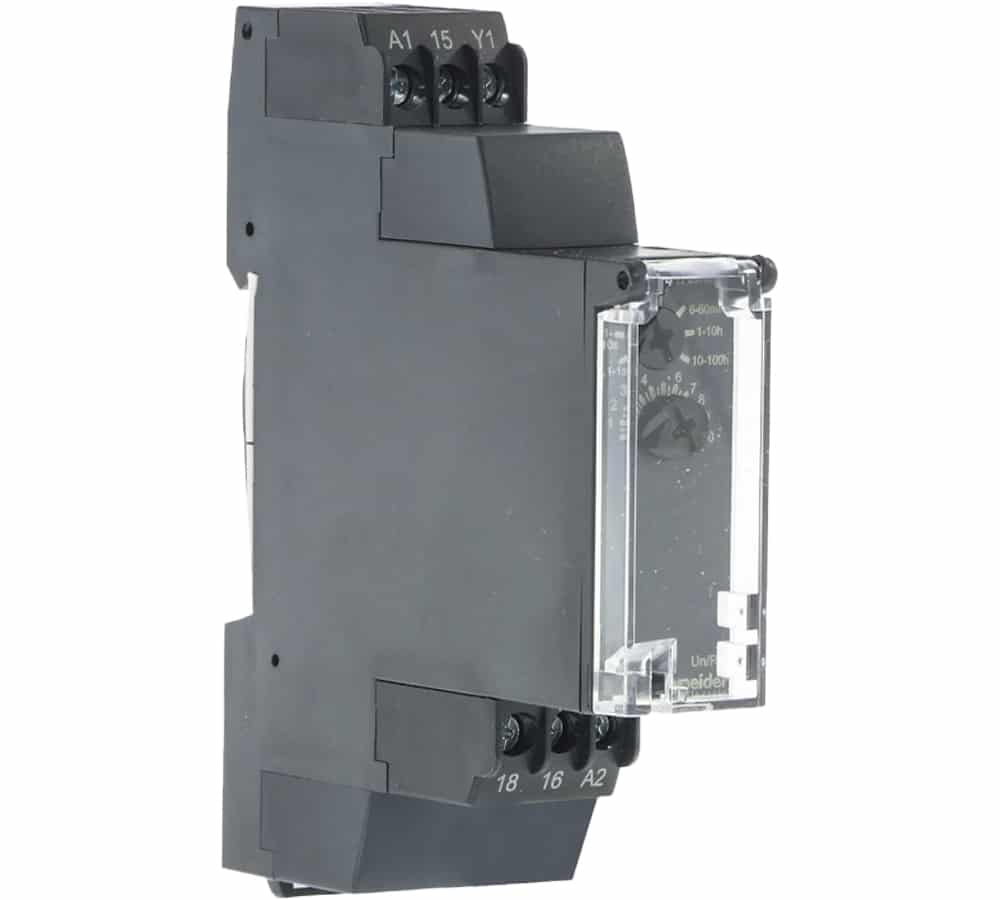

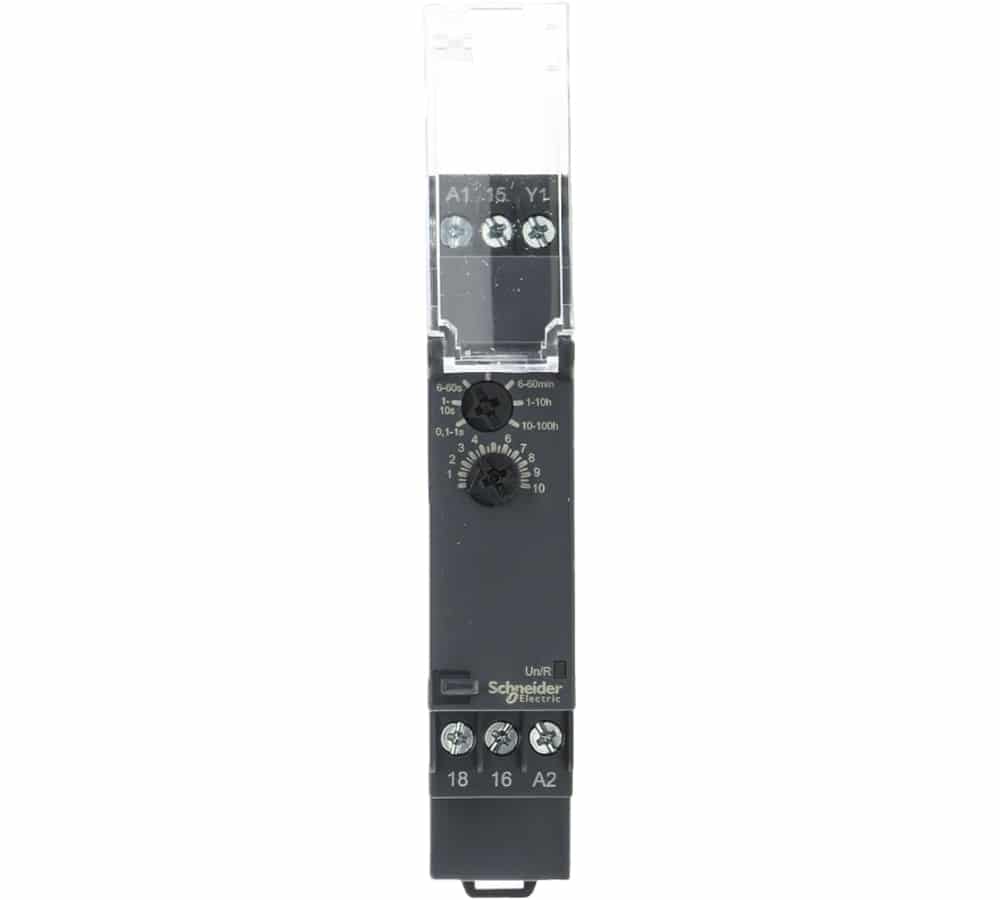

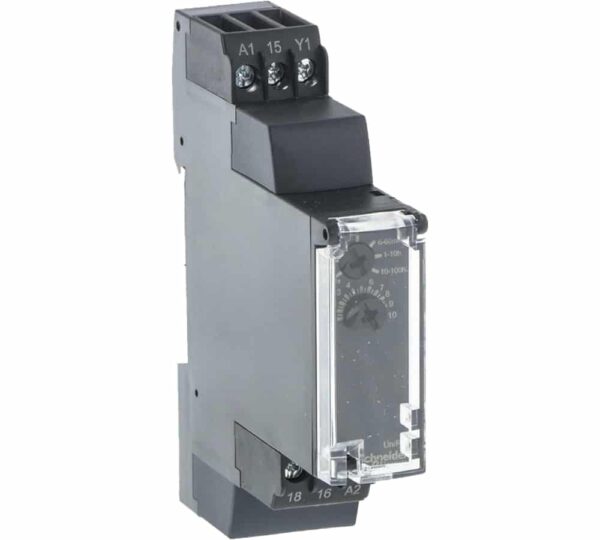

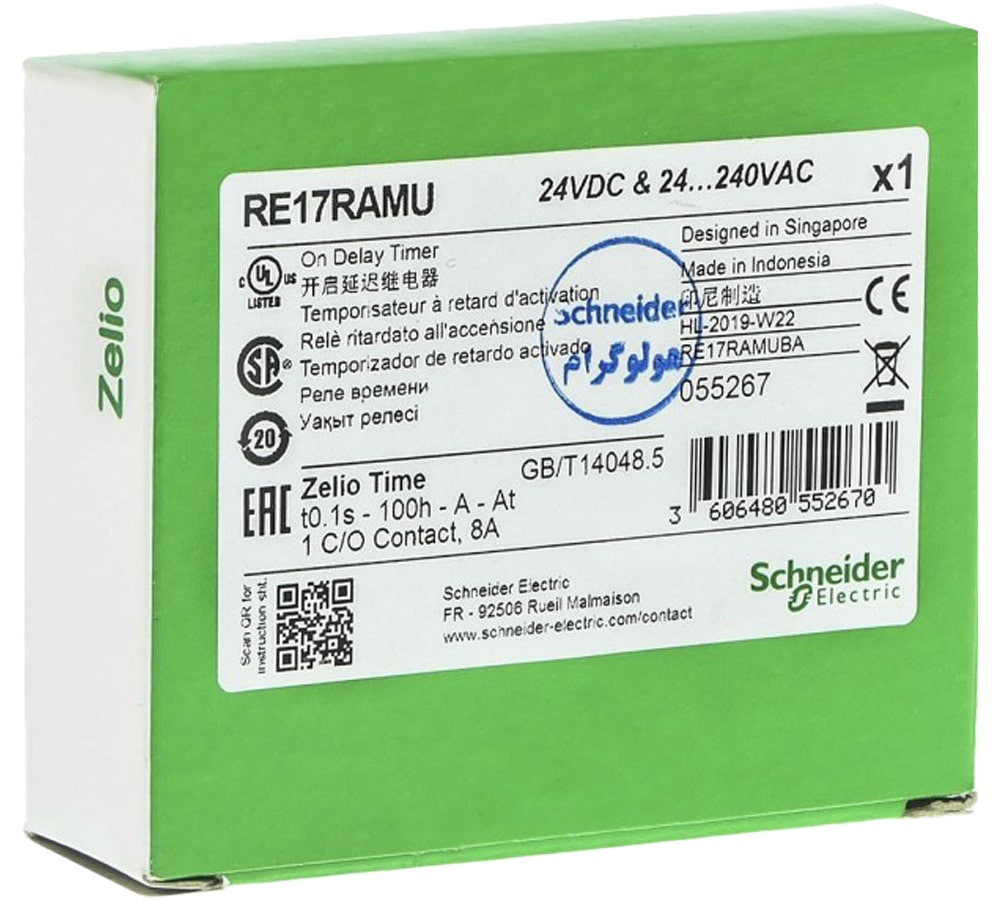

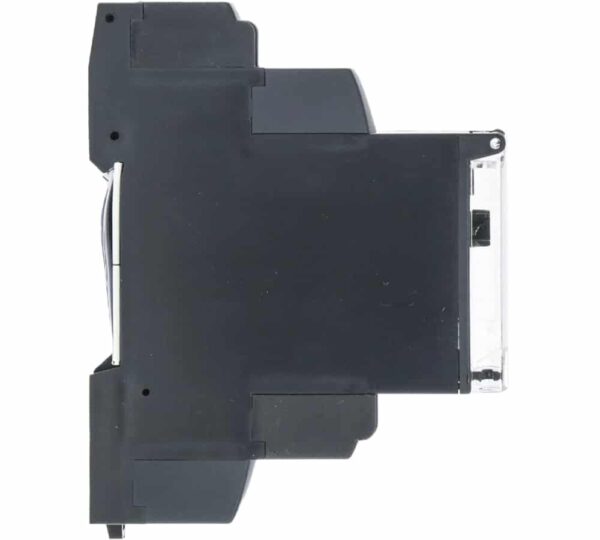

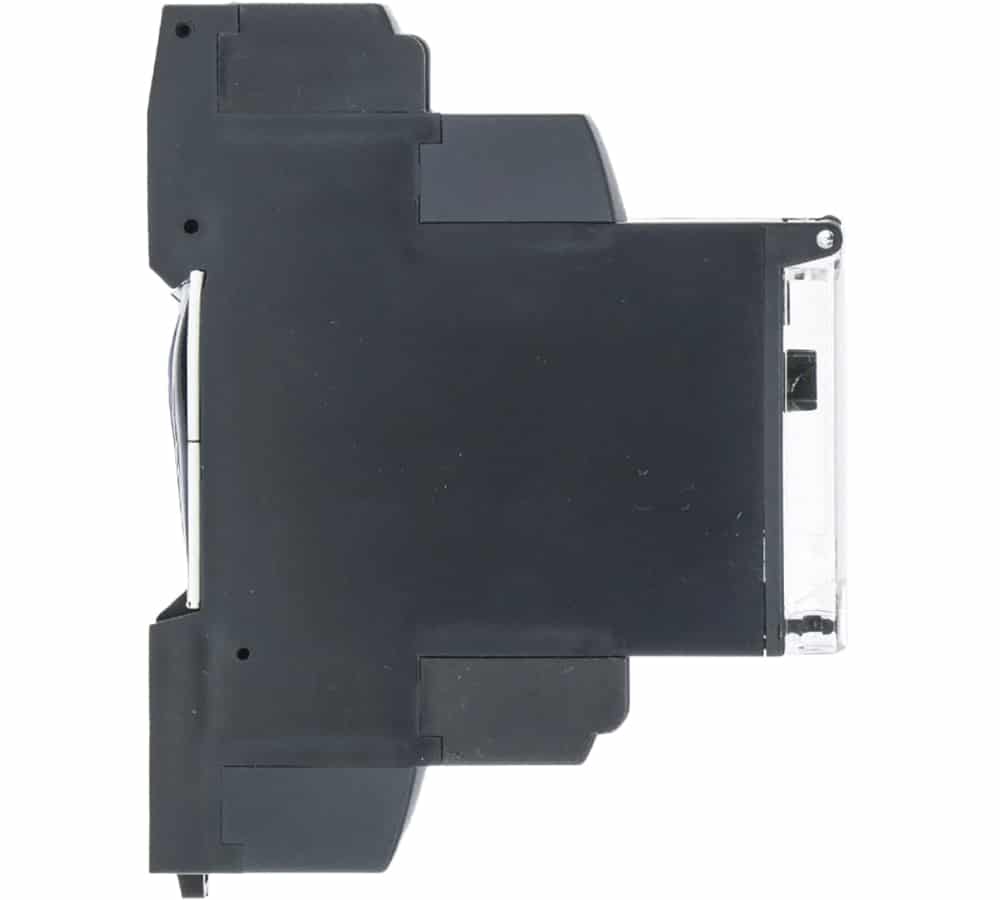

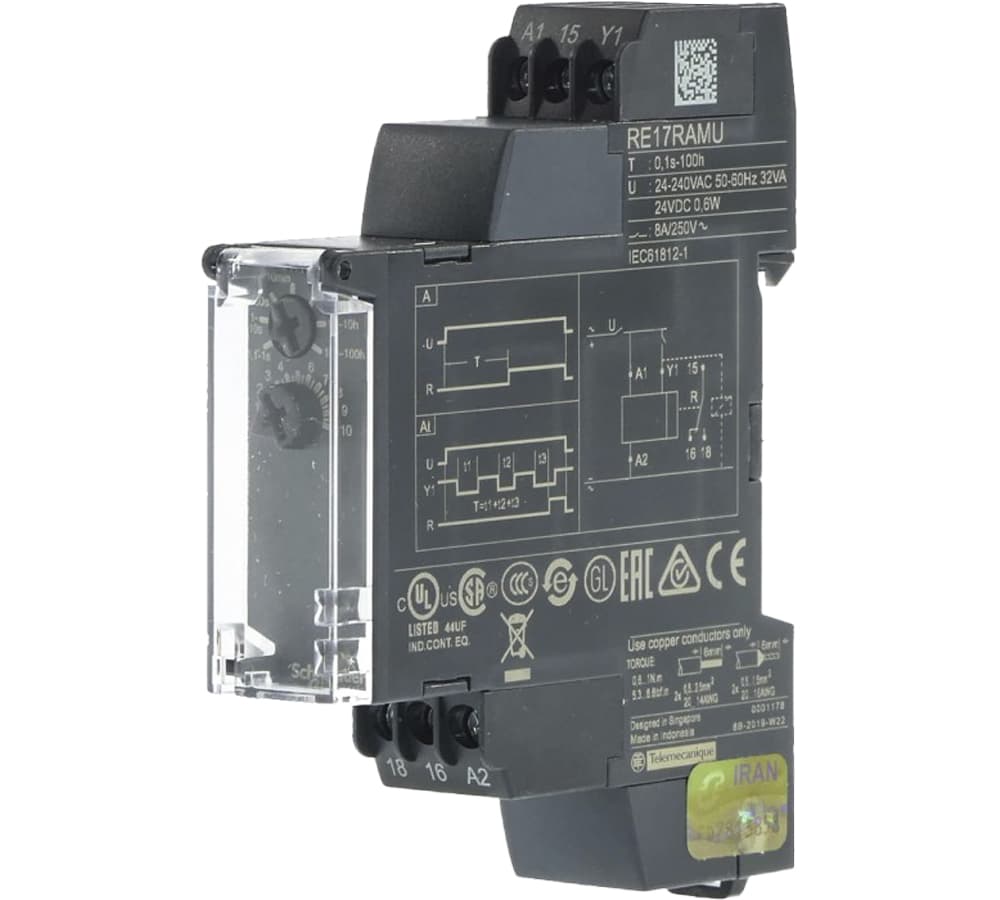

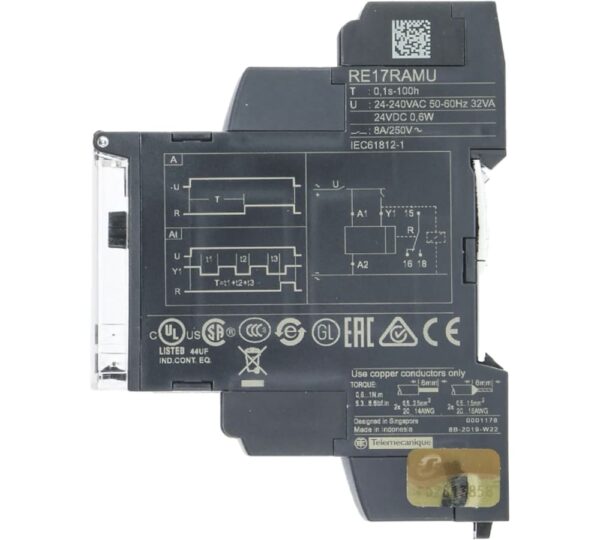

تایمر ریلی 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

ویژگی‌های فنی تایمر ریلی اشنایدر RE17RAMU

• مشخصات، دسته بندی و کاربرد

تایمر ریلی اشنایدر کد RE17RAMU یک تایمر با قابلیت اتصال مکانیکی به ریل تابلویی یا همان ریل DIN 35 میلی متری است. با توجه به اینکه یک مدار کنترل بنا بر نیاز طرح و برنامه ریزی انجام شده متناسب با زمان و به عبارتی دیگر مرحله به مرحله عمل می‌کند، برای اجرای درست و به جای هر مرحله باید از یک الگوی زمانی پیروی کرده و حداکثر بازدهی را در سیستم داشته باشد. تایمر اشنایدر کد RE17RAMU دارای قابلیت تاخیر در وصل است. از این رو برای وصل قسمت‌های مختلف یا خروجی‌ها و بارهای مختلف در مدار با تاخیر زمانی مدار به کار گرفته می‌شود.

این تایمر که با نام کوتاه RE17R شناخته می‌شود از نوع رله‌های تایمری هارمونی بوده و مطابق با سیستم در مدارهای مربوط به اتوماسیون صنعتی به کار گرفته می‌شود. خروجی این تایمر به صورت رله‌ای بوده و قطع و وصل رله تایمر عامل عبور یا عدم عبور جریان از مدار است.

• مشخصات ولتاژ و جریان

این دستگاه با ولتاژ 24 ولت در برق DC و با ولتاژ 24 تا 240 ولت در برق AC تغذیه می‌شود. دامنه ولتاژ نامی این تایمر متناسب با ولتاژ تغذیه آن تعیین می‌شود. این ولتاژ از 0.85 تا 1.1 برابر ولتاژ تغذیه است.

ولتاژ ضربه قابل تحمل این تایمر برابر 5 کیلوولت برای 1.2 تا 50 میکروثانیه تعیین شده است.

جریان نامی خروجی تایمر اشنایدر RE17RAMU برابر 8 آمپر می‌باشد.

حداقل جریان مورد نیاز برای سوئیچ تایمر 10 میلی‌آمپر و حداکثر آن 8 آمپر و حداکثر ولتاژ سوئیچینگ نیز 250 ولت است.

• تاخیر زمانی

همان گونه که اشاره شد تایمر RE17RAMU نوعی رله تاخیر در وصل می‌باشد. این تاخیر در دستگاه‌های مختلف بنا بر نیاز متفاوت می‌باشد. محدوده تاخیر زمانی در وصل کنتاکت این تایمر 0.1 ثانیه تا 100 ساعت در چندین بازه مختلف تقسیم شده است. کنترل و تنظیم فواصل زمانی بر روی این تایمر از طریق پنل جلویی تایمر و به صورت سلکتوری انجام می‌گیرد.

• کنتاکت‌ها

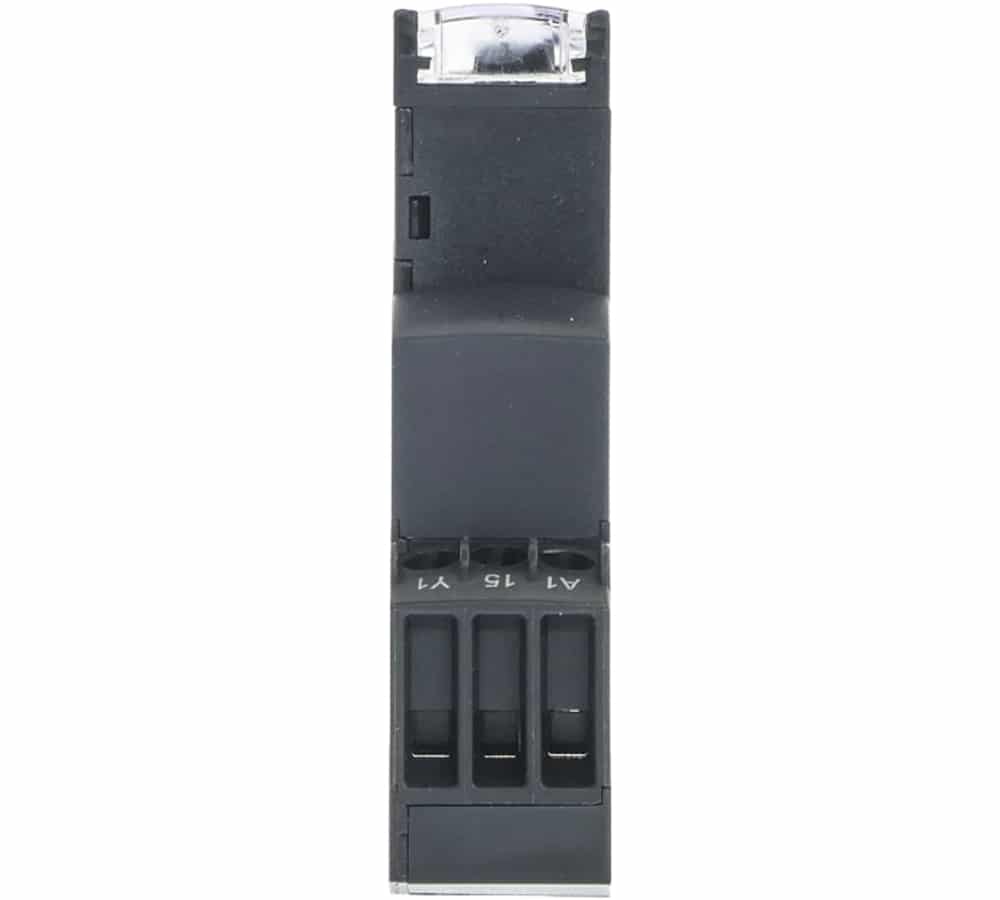

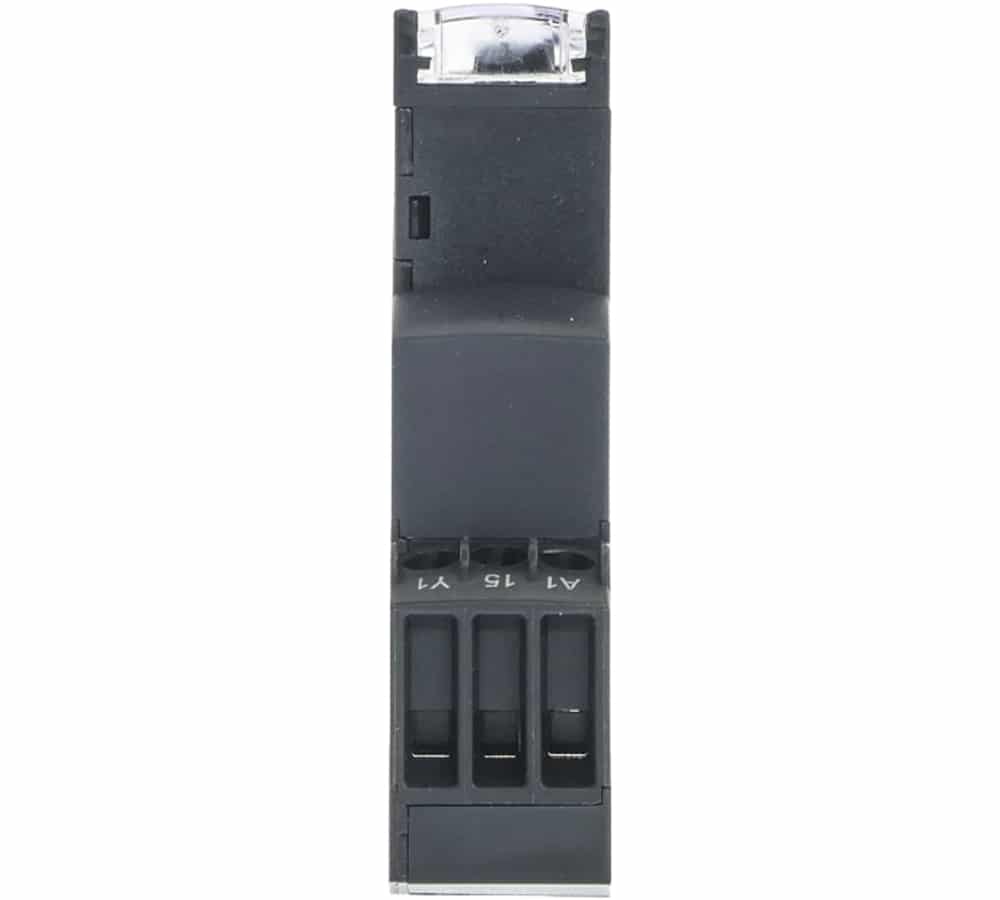

تایمر اشنایدر RE17RAMU دارای کنتاکت‌های باز و بسته است. این کنتاکت‌ها از جنس آلیاژ نقره و نیکل و بدون کادمیوم هستند. ترمینال‌های این تایمر به صورت پیچی قابل اتصال و سفت شدن هستند.

• نشانگرها

وضعیت‌های مختلف رله تایمر RE17RAMU به وسیله نشانگر LED موجود بر روی آن مشخص می‌شود. حالت‌ها روشن شدن این چراغ نمایانگر وضعیت خاصی از رله تایمر و زمانبندی آن است.

حالت‌های مختلف روشن شدن LED به شرح زیر است:

نشانگر LED ثابت: تحریک رله بدون زمانبندی

نشانگر LED در حالت 80% روشن و 20% خاموش: زمانبندی در حال انجام

نشانگر LED در حالت 5% روشن و 95% خاموش: قطع تحریک رله، عدم انجام زمانبندی

• شرایط محیطی

تایمر اشنایدر کد RE17RAMU در محیط‌های عادی قابل استفاده بوده و برای شرایط خاص یا نامتعارف مناسب نمی‌باشد.

رنج دمای محیط برای این دستگاه به منظور نگهداری و بهره‌برداری متفاوت بوده و برای اینکه کارایی و راندمان دستگاه بالا برود طبق استانداردهای مختلف بهتر است در رنج مناسب مورد بهره‌برداری قرار گیرد.

دمای مناسب محیط برای بهره‌برداری یا همان دمای عملیاتی برای این دستگاه بین 20- تا 60 درجه سانتی‌گراد تعیین شده است. همچنین دمای مناسب برای نگهداری یا انبار این وسیله از 30- تا 60 درجه سانتی‌گراد است.

درجه حفاظت تایمر RE17RAMU در مقابل نفوذ ذرات ریز مانند گرد و غبار و همچنین رطوبت برای بلوک ترمینال با IP20، برای بدنه با IP40 و برای پنل جلو با IP50 تعیین شده است.

دوام الکتریکی این وسیله 100 هزار سیکل و دوام مکانیکی آن 10 میلیون سیکل است.
