رله کنترل سطح مایعات

محصولات بابا ادیسون

رله کنترل سطح مایعات از جمله تجهیزات مورد نیاز برای کنترل میزان مایعات درون مخازن است. به این صورت که دو سطح روی الکترود وجود دارد که با برخورد مایع به این دو سطح تغییر وضعیت در ترمینال به وجود می‌آید و رله کار می‌کند.
با توجه به مایع درون مخزن و قابلیت هدایت الکتریکی آن میزان حساسیت رله تنظیم می‌شود. هنگامی که قابلیت هدایت الکتریکی مایع کم باشد (آب مقطر) روی درجه حساسیت بالا و هنگامی که قابلیت هدایت الکتریکی مایع بیشتر باشد (محلول های اسیدی و قلیایی) درجه حساسیت روی حداقل مقدار قرار می‌گیرد.
از جمله کاربرد دیگر این نوع رله ها جلوگیری از کارکرد بدون آب پمپ و استفاده حداکثر از ظرفیت چاه ها است.

کلید هوایی

نمایش دادن همه 8 نتیجه

سنسور فلوتر شیوا امواج برند کد 23P1

۵۵,۰۰۰تومان
۵۵,۰۰۰تومان

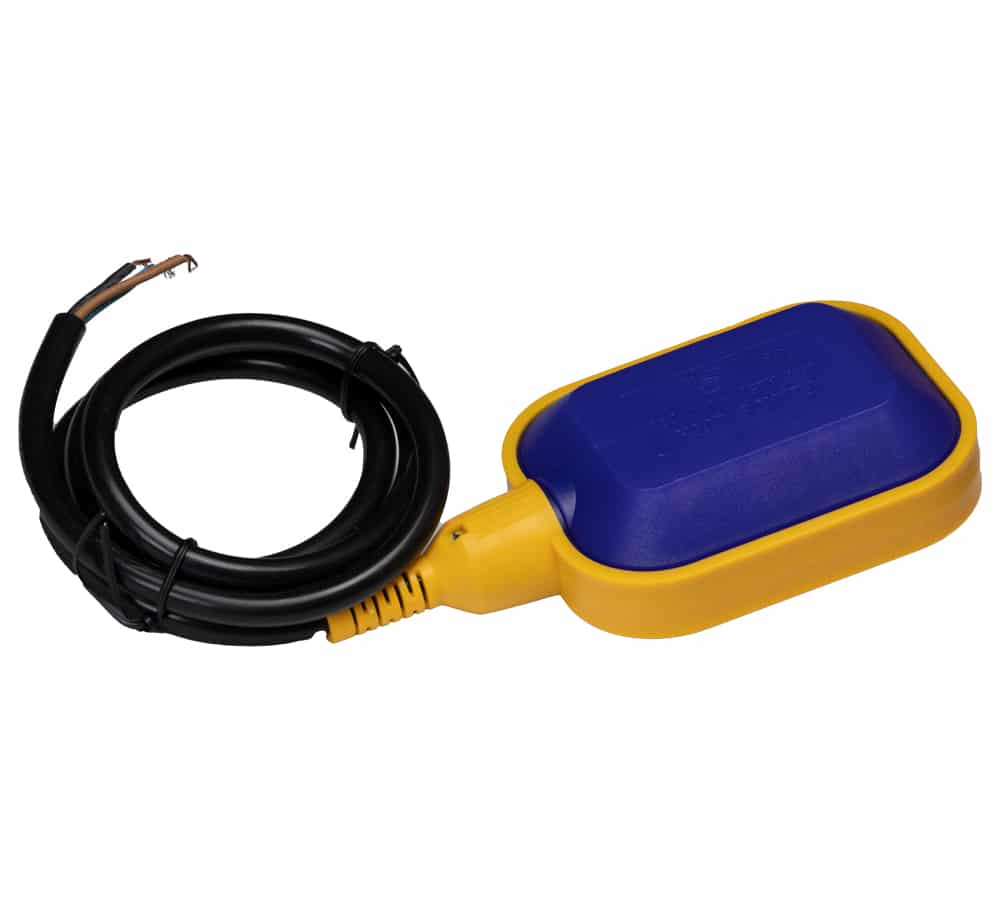

فلوتر مکانیکی 1 متری چینی

۶۵,۰۰۰تومان
۶۵,۰۰۰تومان

معرفی محصول

کنترل سطح مایعات در مخازن از موارد با اهمیت در حوزه اتوماسیون است که سهولت در عمل اندازه‌گیری و مانیتورینگ سطح مایعات مخازن و تعیین کارکردهای مختلف دستگاه‌ها که تابع سطح مایعات هستند از اهداف اصلی این نوع کنترل می‌باشد . در واقع کنترل سطح مایعات کمک می‌کند تا علاوه بر اطلاع از وضعیت مایعات درون مخازن ، برنامه‌ریزی‌ها و دستورات متناسبی را پیاده کرده و بازدهی سیستم تاسیسات را ارتقا ببخشیم . برای انجام کنترل‌های مختلف و اطلاع از سطح مایعات درون مخازن از چند روش و دستگاه‌های مختلف می‌توان استفاده کرد . انواع سطح سنج‌ها در این رابطه وجود دارند که به راحتی اطلاعات واقعی را از سطح مایعات در اختیار ما می‌گذارند تا بدون بازدید مخزن بتوان از سطح مایعات برای کنترل آن و انجام عملیات دیگر اطلاع داشت .

یکی از وسایلی که برای اندازه‌گیری و مانیتورینگ سطح مایعات درون مخازن از آن استفاده می‌شود رله‌های کنترل سطح مایعات هستند . این وسیله‌ها که از متداول‌ترین وسایل اندازه‌گیری ، کنترلی و نمایشی هستند برای کنترل سطح انواع مختلفی از مایعات طراحی و ساخته می‌شوند . رله‌های کنترل سطح مایعات علاوه بر اندازه‌گیری و نشان دادن سطح مایع درون مخزن ، دارای قابلیت صدور فرمان به دستگاه‌ها و خروجی‌های دیگر هستند . دستگاه‌هایی که ارتباط مستقیمی با سطح مایعات درون مخازن داشته و بر اساس تغییرات در سطح مایع عمل می‌کنند . به عبارتی دیگر با استفاده از این نوع وسیله می‌توان یک سیستم اندازه‌گیری و پر کردن خودکار مخازن را طراحی کرد .

در یک توضیح ساده می‌توان گفت این رله‌ها امکان اندازه گیری سطح مایعات و پر کردن اتوماتیک مخازن را فراهم می‌کنند . همچنین برای حفاظت از پمپ‌های شناور درون مخزن در مقابل کارکرد خشک و بدون مایع نیز مناسب می‌باشند . یکی دیگر از اهداف استفاده از این رله‌ها ایجاد ایمنی و حذف استفاده از شناورهای اندازه گیری است . برای اندازه‌گیری سطح مایعات به وسیله این نوع رله‌ها باید از وسایل جانبی دیگر نیز استفاده کرد . این وسایل عبارتند از دو یا سه الکترود که هر کدام در سطح یا ارتفاع مشخصی از مخزن نصب می‌شوند . این الکترود‌ها به ترمینال‌های مربوط به خود در رله وصل می‌شوند . در واقع این الکترودها از خاصیت رسانایی مایعات برای اندازه‌گیری سطح آن‌ها استفاده می‌کنند .

این رله‌ها دارای دو یا سه ترمینال برای اتصال به الکترودها هستند که معمولا با حروف E1، E2 و M نمایش داده می‌شوند. الکترود E1 در بالاترین سطح از مخزن قرار می‌گیرد که مشخص کننده پر بودن آن است . E2 الکترود میانی بوده  و M نیز در پایین ترین سطح قرار می‌گیرد و سیگنال خالی بودن مخزن را ارسال می‌کند . با رسیدن سطح مایع درون مخزن به هر یک از این سه سطح ، چراغ یا نمایشگر مربوطه که با اسم یا حروف مربوط به هر یک از الکترودها مشخص شده روشن می‌شود و بدین ترتیب سطح مایع درون مخزن را نشان می‌دهد . زمانی که سطح آب در E1 قرار دارد یعنی مخزن پر بوده و هر سه چراغ روشن می‌باشد . با رسیدن سطح مایع به پایین‌تر از هر یک از الکترود‌ها ، نشانگر مربوط به آن الکترود خاموش شده و بیانگر پایین رفتن سطح مایع است . این رله‌ها دارای کنتاکت‌هایی هستند که به خروجی‌های مختلف مانند پمپ‌ها قابل وصل می‌باشند . با رسیدن سطح مایع به یکی از سطح‌های میانی یا پایین ، رله فرمان استارت را به پمپ ارسال کرده و مخزن را پر می‌کند . با رسیدن سطح مایع به E1 رله قطع شده و پمپ خاموش می‌شود و عمل پر کردن نیز متوقف می‌گردد .

علاوه بر این ، کنتاکت‌های موجود در این رله‌ها برای حفاظت از پمپ‌های درون مخزن که عمل پمپاژ مایعات را به سایر مخازن یا مصرف کننده‌ها انجام می‌دهند استفاده می‌شود . این پمپ‌ها باید حتما درون مایعات کار کنند و عملکرد آن‌ها به صورت خشک موجب آسیب رسیدن به آن خواهد شد . با وصل این پمپ به کنتاکت‌های مربوطه ، این امکان فراهم می‌شود که با خالی شدن مخزن فرمان قطع به موتور پمپ درون مخزن صادر شده و پس از پر شدن آن پمپ دوباره شروع به کار نماید . این رله‌ها دارای قابلیت تنظیم حساسیت نسبت به میزان رسانایی مایعات هستند . هر نوع مایع دارای میزان رسانایی خاصی است که با سایر مایعات متفاوت است . برای مایعات با رسانایی بالا میزان حساسیت رله در مقدار کم و برای مایعات با رسانایی کمتر نیز میزان حساسیت رله در مقدار بالاتر تنظیم می‌شود . از رله کنترل سطح مایعات در بسیاری از صنایع مانند پتروشیمی‌ها ، سازمان آب و فاضلاب ، مخازن سوخت و روغن ، منابع آب و بسیاری موارد دیگر استفاده می‌شود .
