کلیدهای سلکتوری یا فرمان معمولا بر روی تابلوهای مدار فرمان نصب میشوند و بواسطه شباهتی که با کلیدهای گردان دارند ، بعضا ممکن است با آنها اشتباه گرفته شوند.اما تفاوت این نوع کلیدها با کلیدهای گردان یکی اندازه کوچکتر و دیگری میزان جریان کمتری است که میتوانند از خود عبور دهند.
کلیدهای سلکتوری حداکثر تحمل عبور 10 آمپر جریان را دارند و دارای انواع گوناگونی هستند ، اما در این میان نوع دوحالته و سهحالته آن که به ترتیب به یکطرفه و دوطرفه هم مشهورند ، بیشترین استفاده را در تابلوها دارند.
کلیدهای یکطرفه با نوشته شدن دو عدد صفر و یک بر روی کلید و همچنین وجود دو محل اتصال در زیر تجهیز مشخص میشود.بیشترین کاربردش در خاموش و روشن کردن تجهیزات است اما میتواند در مدارهای چپگرد و راستگرد موتور و همچنین تغییر نوع ولتاژ از AC به DC و بلعکس هم مورد استفاده قرار گیرد.
نوع دوطرفه این کلید با درج اعداد یک ، صفر و دو و همچنین چهار محل اتصال عرضه میشود و مناسبترین کارکرد را در مدارهای چنج اور (تغییر وضعیت) ، چپگرد راستگرد موتور و تغییر نوع ولتاژ از خود نشان میدهد.

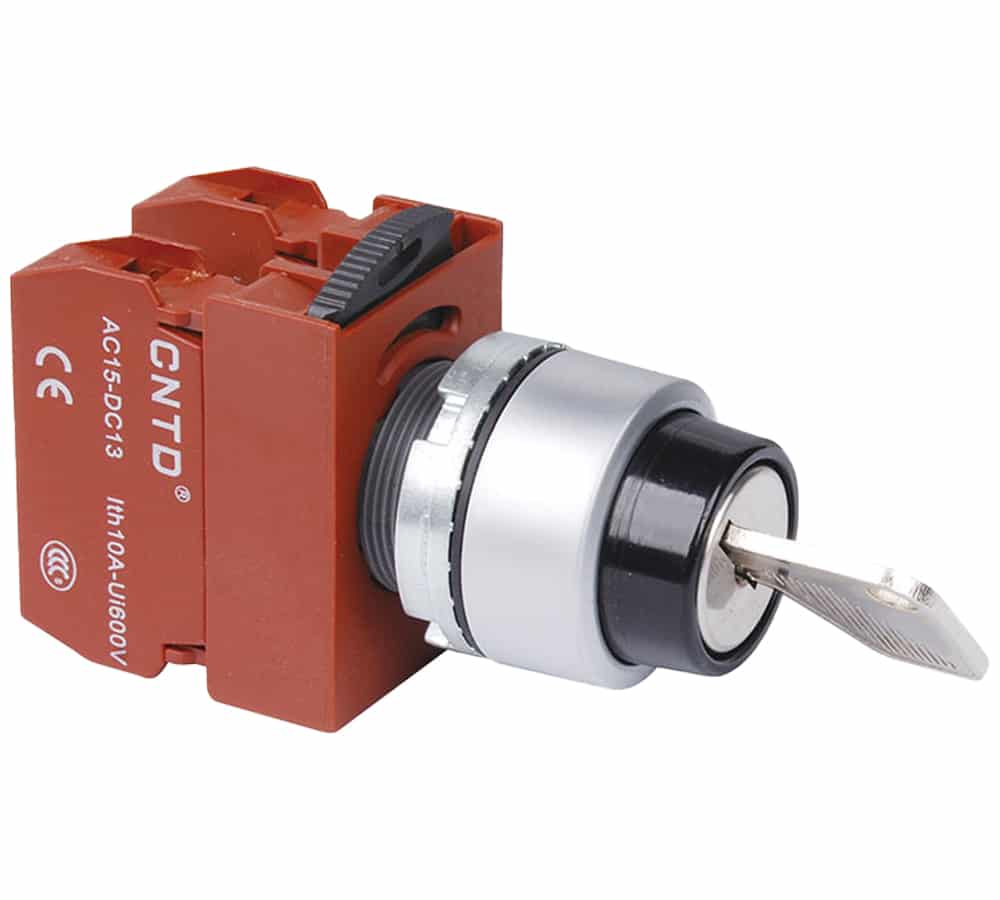

البته هرکدام از این نوع کلیدهای فرمان میتوانند امکاناتی نظیر فنر جهت برگشتپذیری ، سوئیچ برای قابلیت قفلگذاری و چراغ جهت اطلاع از عملکرد صحیح کلید را داشته باشند.
نمایش 1–12 از 30 نتیجه
معرفی محصول
سلکتورهای فرمان دستهای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیتهای مختلف یا نیازمند کنترلهای دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها میباشند . این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند .
همان گونه که اشاره شد سلکتورهای فرمان برای روشن و خاموش کردن تجهیزات در مدار و تغییر وضعیت یا حالت عملکرد تجهیزات به کار برده میشوند . به عبارتی دیگر با استفاده از یک کلید میتوان عمل روشن و خاموش کردن و در مواردی علاوه بر آنها تغییر شرایط و وضعیت کارکرد مدار را با استفاده از یک کلید به راحتی و با مکانیزمی ساده انجام داد . در کارگاهها و تابلوهای برق کلیدها و تجهیزات فرمان مختلفی وجود دارد که با وجود شباهتهایی که با هم دارند کاربرد متفاوت دارند . سلکتورهای فرمان نیز شباهت زیادی به کلیدهای گردان دارند که از نظر ظاهری بزرگتر و سختتر از سلکتورها هستند . علاوه بر این ، کلیدهای گردان تحمل جریان بالاتری نسبت به سلکتورها دارند .
سلکتورهای فرمان تحمل حداکثر 10 آمپر جریان را دارند و از این رو تنها برای تغییر وضعیت و روشن و خاموش کردن بارهای کوچک را دارند و از جمله کلیدهای فشار ضعیف محسوب میشوند . مکانیزم عملکرد سلکتورهای فرمان همانند کلیدهای گردان بصورت دستی و چرخشی بوده و معمولا دارای حالتهای مختلف میباشد . پرکاربردترین و متداولترین نوع سلکتورهای فرمان نوع دوحالته و سهحالته آن میباشد که عموما در بازار با عنوان یکطرفه و دوطرفه شناخته میشوند .
از نوع دوحالته این سلکتورها برای روشن و خاموش کردن بارها در تابلوها استفاده میشود . این کلیدها که معمولا با درج اعداد صفر و یک بر روی آن مشخص هستند و تنها قابلیت چرخش در یک جهت را دارند بصورت پیش فرض برای کنترل استارت و استپ هرگونه از تجهیزات فشار ضعیف استفاده میشوند . ممکن است از حالت روشن یا یک آن برای تغییر فاز موتورها (چپگرد و راستگرد) نیز استفاده شود یا حتی میتوان با اتصال آن به منبع تغذیه مستقیم یا یکسوسازها تبدیل AC به DC و برعکس را نیز انجام داد .
نوع سه حالته یا دوطرفه این کلیدها معمولا برای استارت ، استپ و تغییر وضعیت کارکرد مدار استفاده میشود . این سلکتورها معمولا با دو حالت 1 و 0 و 2 شناخته شده و علاوه بر فرمان استارت و استپ مدار ، میتوان از آنها برای کنترل دستی دو موتور یا بار بطور غیر همزمان ، تغییر فاز موتورها (چپگرد و راستگرد) ، تبدیل AC و DC به یکدیگر ، تغییر سرعت موتور ، تبدیل حالت موقت به کار دائم ، تغییر وضعیت یا چنج آور (Change Over) در مدار و … استفاده کرد . استفاده از نوع سهحالته برای تغییر وضعیت یا سایر موارد ذکر شده بهتر و مناسبتر میباشد .

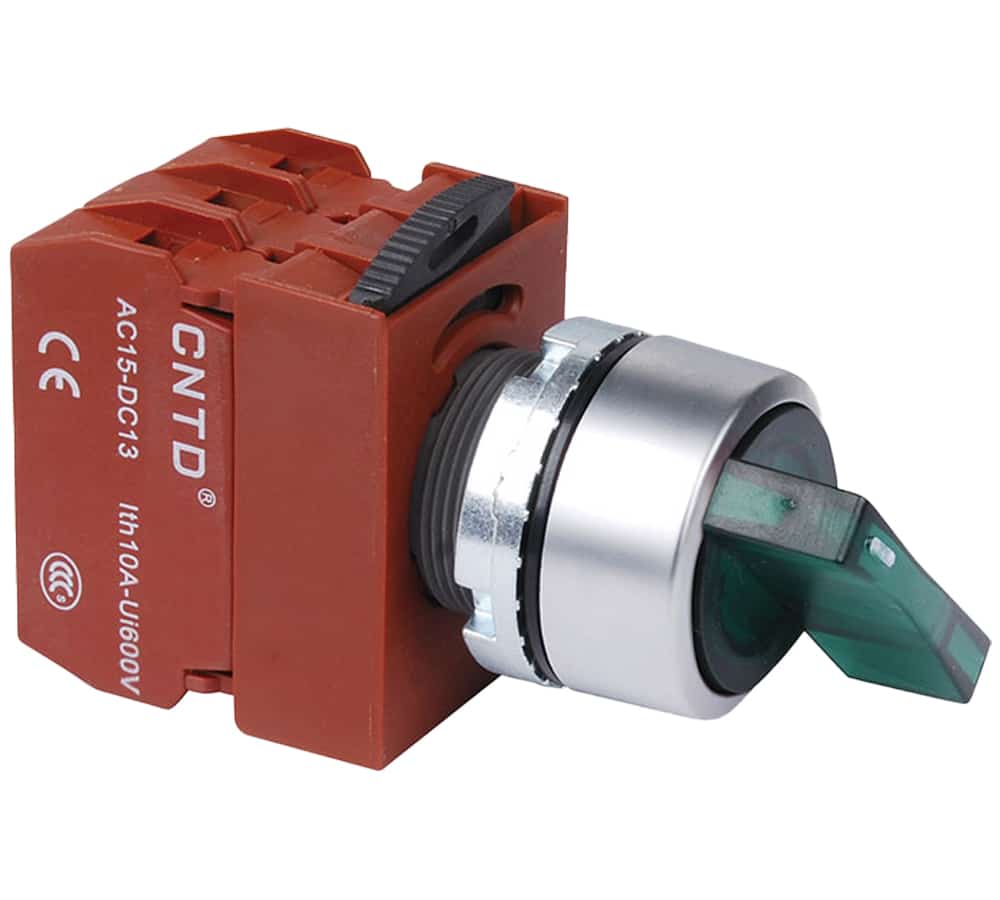

سلکتورها از نظر کنترل دائم و موقت هم دارای تفاوتهایی هستند . برای اینکه بتوان خروجیها را بطور لحظهای کنترل کرد از سلکتورهای دوحالته یا سهحالته لحظهای میتوان استفاده کرد . این سلکتورها پس از برداشتن نیروی دست با سیستم فنری به حالت اول برگشته و خروجی را قطع میکند . معمولا برای کارهایی که عملکرد موتور یا بار حساس بوده و یا باید مقدار جزئی باشد یا خاموش کردن آن باید در کسری از ثانیه و بدن نیروی دست انجام شود مناسب هستند . برخی از سلکتورهای فرمان نیز دارای چراغ بر روی قسمت گردان خود جهت اعلام قطع یا وصل بودن جریان الکتریکی هستند که میتوان عملکرد صحیح سیستم و خود کلید را با آن چراغ تست کرد .
