یکی از عوامل موثر در کیفیت انتقال انرژی الکتریکی در یک شبکه یا مدار ، مقاومت عایقی در سیم‌ها و کابل‌ها یا هادی‌های روکش‌دار می‌باشد . عایق کابل‌ها و هادی‌های روکش‌دار یا عایق‌دار باید در مقابل عوامل مختلفی از قبیل عوامل محیطی مقاوم باشد . عواملی مانند خوردگی‌ها ، تغییرات دما ، تنش‌های مکانیکی و موارد این چنینی می‌توانند در سلامت کابل و انتقال انرژی الکتریکی تاثیرات مخربی بر جای گذارند . علاوه بر اینکه روکش کابل‌ها باید دارای مقاومت مکانیکی و فیزیکی قابل قبولی در مقابل عوامل بیرونی باشد ، مقاومت الکتریکی آن نیز باید به حدی بالا باشد که جریان الکتریکی درون کابل بدون تاثیرات نویزها و سایر عوامل مانند نشتی و … در مسیر درست هدایت شود . از این رو اندازه‌گیری مقاومت عایقی کابل‌ها اهمیت ویژه‌ای خواهد داشت .

میگر دستگاهی برای اندازه گیری مقاومت عایقی کابل و تجهیزات عایق‌دار است . از این دستگاه برای تست جریان نشتی در کابل کشی انواع ترانس‌ها ، موتورها و انواع سوئیچ‌ها استفاده می‌شود و نوعی وسیله برای آزمایش ضریب دی الکتریکی یا ضریب عایقی به شمار می‌رود . برای اندازه‌گیری مقاومت الکتریکی عایق ، پایانه مثبت میگر به عایق کابل و پایانه منفی آن به زمین وصل می‌شود . سپس یک ولتاژ در حد چند هزار ولت به عایق اعمال شده و با اندازه‌گیری جریان برقرار شده در عایق کابل و معلوم بودن ولتاژ اعمالی ، مقاومت عایق بدست می‌آید .

از میگرها برای آزمایش مقاومت عایقی در انواع مقره‌ها و پایه‌های عایق مورد استفاده در کابل کشی و … نیز استفاده می‌شود . میگرها برای اندازه‌گیری مقاومت الکتریکی در سطح مگا اهم ، گیگا اهم و ترا اهم مناسب هستند .

کلید هوایی

معرفی محصول

در یک سیستم الکتریکی که بر پایه تولید ولتاژ و انتقال جریان الکتریکی استوار است برای تداوم انتقال جریان و تضمین کیفیت در این انتقال عوامل مختلفی دخیل هستند که قابلیت اطمینان مدار الکتریکی و به طور کلی شبکه برق به آن‌ها وابسته است .

عواملی از قبیل محیط، گرما و سرما، نویزهای گوناگون، نحوه کابل کشی و عواملی از این دست که به صورت دو طرفه هم از مقاومت عایقی کابل نشات گرفته و هم بر روی آن اثر می‌گذارند . سایر عوامل محیطی که بر روی مقاومت عایقی کابل‌ها و کیفیت آن موثرند عبارتند از خوردگی در کابل‌های دفنی ، تاثیرات رطوبت ، انواع مایعات خورنده ، تنش‌های فیزیکی و مکانیکی و …

مقاومت عایقی کابل‌ها یکی از مهم‌ترین پارامترهای موثر در کیفیت انتقال جریان الکتریکی و جلوگیری از خطرات احتمالی آن برای انسان‌ها و سایر تجهیزات و تاسیسات می‌باشد .

در واقع کیفیت عایق کابل در جلوگیری از نفوذ تاثیرات مخرب عوامل بیرونی مانند نویزها و امواج الکترومغناطیسی و همچنین تاثیرات جریان‌های الکتریکی مخرب و هدایت صحیح جریان از کابل تاثیر بسزایی دارد .

مقدار مقاومت عایقی باید تا حدی بالا باشد که هیچ یک از عوامل ذکر شده توانایی تاثیر بر روی جریان الکتریکی انتقالی را نداشته باشند . این مقاومت حتما باید به طور دوره ای مورد کنترل قرار گیرد تا کیفیت آن همیشه در حد مطلوب و مناسب خود باشد .

این کار با اندازه گیری مقاومت عایقی کابل‌ها و سایر تجهیزات و به وسیله دستگاهی به نام میگر انجام می‌شود .

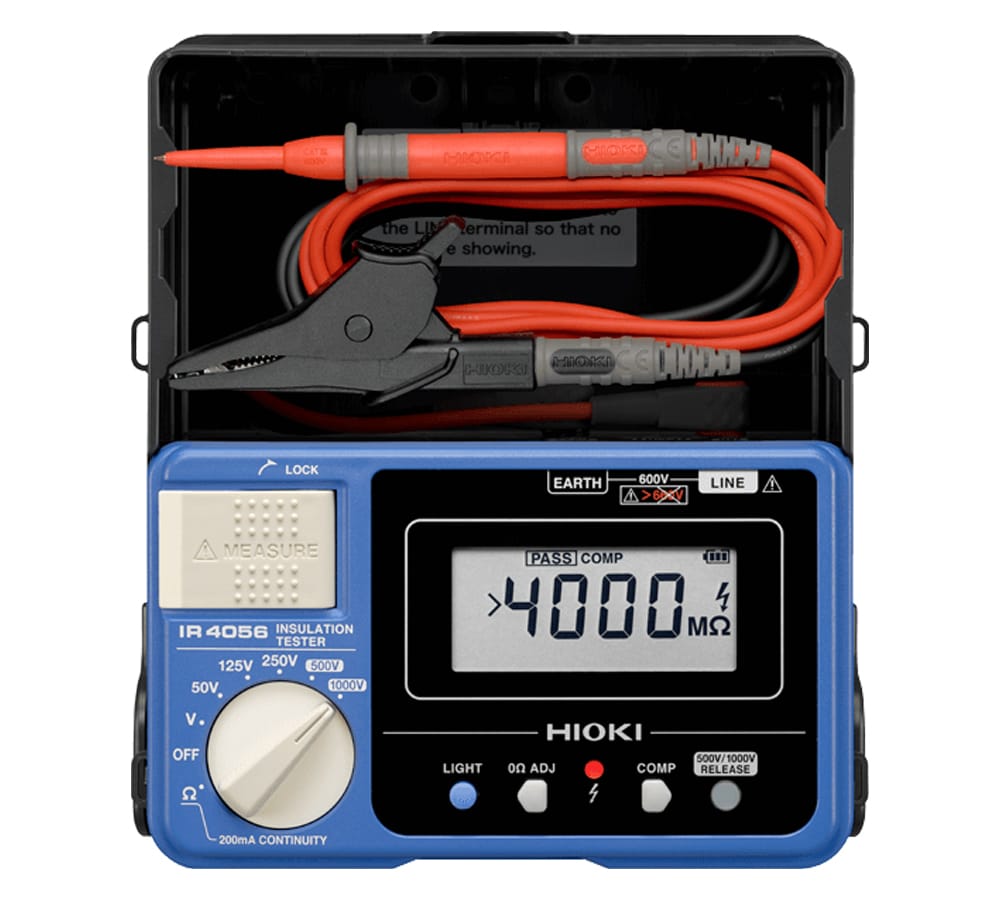

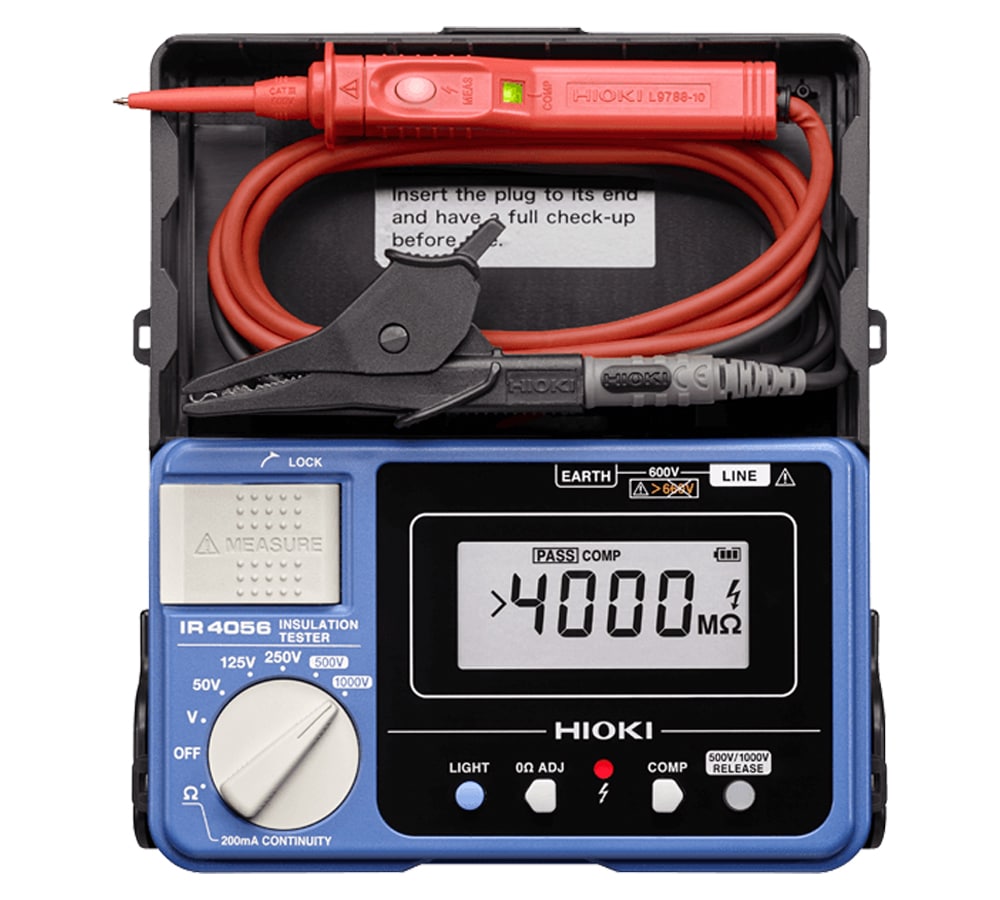

میگر وسیله ای برای اندازه گیری مقاومت روکش‌ها و عایق‌های کابل‌ها و تجهیزات بوده که علاوه بر آن برای تست جریان نشتی در کابل کشی ترانس‌ها، موتورها ، انواع کلیدها و سوئیچ‌ها و همچنین تست ضریب دی الکتریک یا ضریب عایقی مورد استفاده قرار می‌گیرد .

این دستگاه قادر به اندازه گیری و شناسایی مقاومت الکتریکی در مقادیر بالا بوده و حوزه عملکرد آن در رنج مگا‌اهم ،    گیگا‌ اهم و حتی ترا‌ اهم می‌باشد . کاربرد این دستگاه و همچنین رنج عملکرد آن با ارت سنج‌ها بسیار متفاوت است و اصولا مقایسه این دو وسیله با هم منطقی نمی‌باشد . تنها وجه تشابه این دو دستگاه در مکانیزم عملکرد آن‌هاست که بر اساس اعمال ولتاژ بر جسم مورد آزمایش استوار است .

مکانیزم عملکرد این دستگاه به گونه ای است که برای تست مقاومت عایق در بخشی از مدار، ولتاژی با مقدار بالا در رنج چند هزار ولت به عایق کابل یا شینه یا هر یک از تجهیزات دارای عایقبندی اعمال شده و با اندازه گیری جریان عبوری از عایق ، و حاصل تقسیم ولتاژ اعمالی بر مقدار جریان برقرار شده در عایق ، مقدار مقاومت عایقی را محاسبه کرده و نمایش می‌دهد . نکته مورد توجه در استفاده میگرها این است که در هنگام تست ، ابتدا باید منبع تغذیه مدار قطع کردد .

میگرها معمولا داری یک پایانه مثبت برای اتصال به عایق مورد آزمایش و یک پایانه منفی جهت اتصال به زمین است که اختلاف پتانسیل مورد نظر را بین عایق و زمین تامین می‌کند. با اعمال این ولتاژ، جریانی از عایق عبور می‌کند که میزان عبور این جریان نمایانگر مقدار مقاومت عایق می‌باشد.

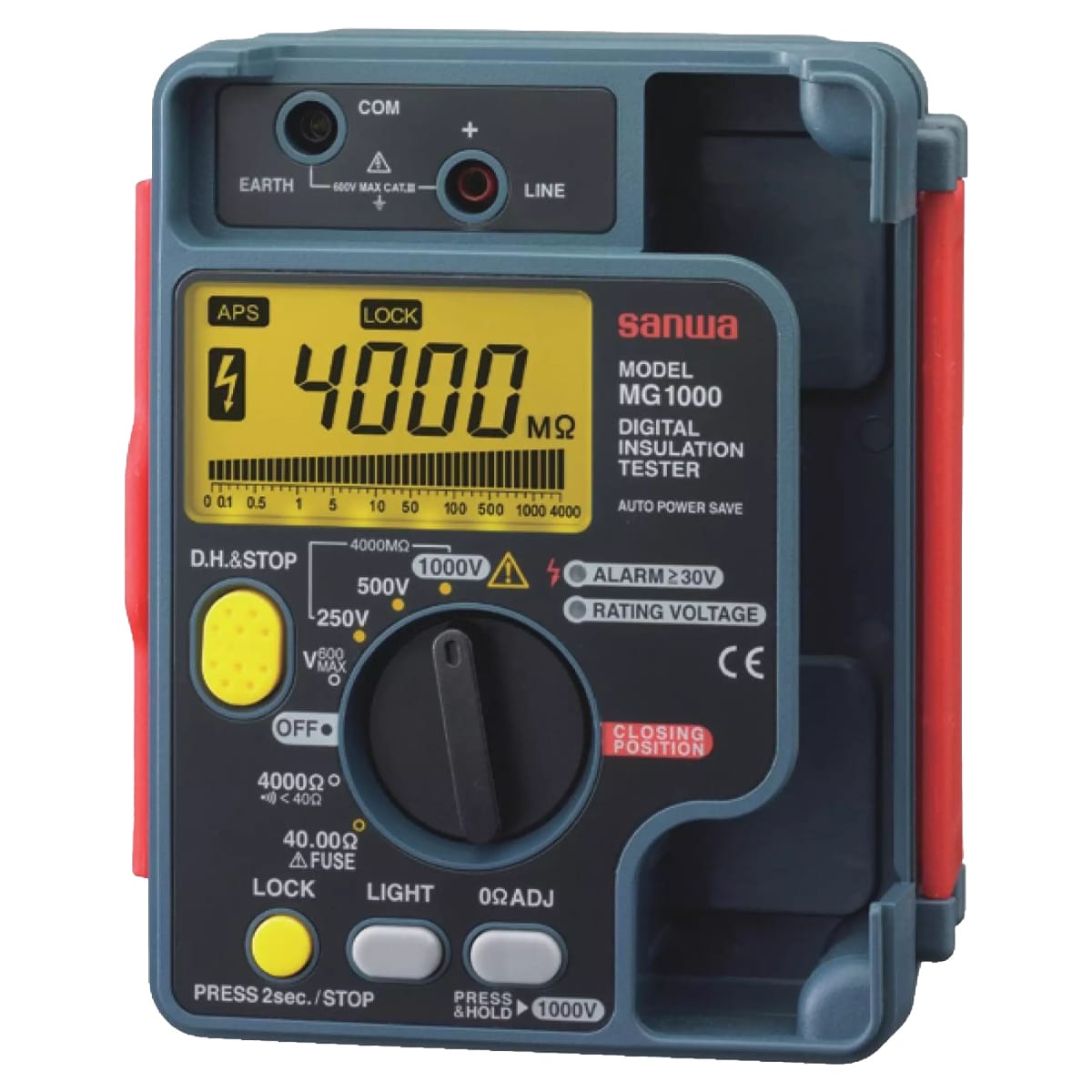

امروزه میگرها اکثرا به صورت دیجیتالی تولید و عرضه می‌شوند که دقت اندازه گیری آن‌ها نسبت به مدل‌های آنالوگ بالاست . اکثر میگرهای دیجیتال دارای حافظه‌های داخلی هستند که خاصیت ذخیره داده‌های دیجیتال و اندازه گیری های انجام شده را دارند که به آنها دیتا لاگر هم گفته می‌شود .

عایق‌ها تنها در کابل‌ها و مواردی که اشاره شد ختم نمی‌شود . در مفصل بندی داخل مدارات نیز انواع عایق‌ها استفاده شده و تست دوره‌ای آنها با میگرها ضروری است .

علاوه بر کابل‌ها ، برای تست عایق شینه‌ها ، مقره‌ها ، عایق‌های سرامیکی و هر نوع پوشش برای هادی‌ها از میگرها به عنوان تستر مقاومت استفاده می‌شود .

این گونه تست‌ها برای بالا بردن عمر مفید تجهیزات و در پی آن تاسیسات الکتریکی بسیار موثر بوده و قابلیت اطمینان سیستم و شبکه را در سطح بالایی حفظ می‌کند .

به طور کلی میگرها امکان نظارت و بازرسی تجهیزات تولید شده و مدارات اجرا شده را به راحتی فراهم کرده و موجب ارتقای قابلیت اطمینان در شبکه های برق می‌شود .
