پاورمترها وسیله‌هایی هستند که برای اندازه‌گیری توان مصرفی در مدارها مورد استفاده قرار می‌گیرند . توان الکتریکی عبارت است از میزان انرژی مصرفی یک خروجی در واحد زمان که اندازه‌گیری آن در صنعت برق همواره مورد توجه بوده و یکی از ارکان اصلی برای تعیین تجهیزات و المان‌های مناسب در مدار به شمار می‌رود . پاورمتر وسیله‌ای است که با بررسی ولتاژ و جریان مدار ، مقدار توان مصرفی را محاسبه کرده و آن را نمایش می‌دهد . این دستگاه‌ها معمولا قابلیت اندازه‌گیری توان ظاهری ، توان اکتیو ، توان راکتیو و پاور فکتور یا COSϕ را دارند .

هدف از استفاده از چنین دستگاه‌هایی در درجه اول پایش و کنترل شبکه از نظر میزان مصرف انرژی و تعیین تجهیزات و المان‌های مناسب برای مدار است . از طرفی دیگر این پایش مصرف انرژی می‌تواند تاثیر مثبتی در کنترل هزینه‌های ناشی از مصرف انرژی الکتریکی داشته و دید مناسبی از این جهت برای مصرف کننده یا کارفرما ارائه نماید .

کاربرد پاورمترها در صنایع و دستگاه‌های مختلفی می‌تواند باشد که بسته به نوع شبکه ، مدار و دستگاه‌ها و کاربرد آن‌ها متفاوت خواهد بود . در شبکه‌های فشار قوی و فشار متوسط از پاورمترها در دستگاه‌هایی مانند درایوها ، اینورترها ، منابع تغذیه ، ماشین آلات موتوری و … برای اندازه‌گیری توان استفاده می‌شود . از نظر نحوه استفاده و اهداف مختلف پاورمترها در انواع گوناگونی تولید و عرضه می‌شوند . پاورمترهای پرتابل یا قابل حمل که امروزه استفاده فراوانی دارند از نمونه‌های پرکاربرد هستند . پاورمترهای رله‌ای و رومیزی از دیگر انواع پاورمترها هستند که هر کدام با توجه به نیاز و شرایط مورد استفاده قرار می‌گیرند .

کلید هوایی

معرفی محصول

اندازه‌گیری کمیت‌های الکتریکی در صنعت برق جزء اولیه‌ترین نیازها برای مهندسین و حتی مصرف کنندگان برق محسوب می‌شود . برای تعیین دقیق مقادیر کمیت‌های مختلف الکتریکی و اطلاع از میزان مصرف ، تامین تجهیزات مناسب برای دستگاه‌های مصرف‌کننده و بسیاری از نیازهای دیگر ، اندازه‌گیری این پارامترها دارای اهمیت ویژه‌ای می‌باشد . توان الکتریکی یکی از کمیت‌هایی است که به معنی میزان انرژی مصرفی در واحد زمان می‌باشد . برای اندازه‌گیری توان مصرفی یک دستگاه در یک مدار الکتریکی استفاده از دستگاهی به نام پاور متر یا توان سنج پیش‌بینی می‌شود .

پاورمترها وسیله‌ای هستند که با سنجش ولتاژ و جریان برقرار در مدار مقدار توان مصرفی دستگاه خروجی را محاسبه می‌کنند . علاوه بر آن قابلیت محاسبه مقدار انواع توان‌ها از قبیل توان اکتیو ، توان راکتیو ، توان ظاهری و پاورفکتور را دارند . این وسیله‌ها امروزه با پیشرفت‌های قابل توجه تکنولوژی و همچنین برای پاسخگویی به نیازهای متنوع مهندسین و مصرف کنندگان معمولا دارای خاصیت چند منظوره‌ای برای تعیین ولتاژ و جریان و گاهی برای سنجش و کنترل سایر پارامترهای الکتریکی مانند فرکانس ، هارمونی‌ها ، نوسانات برق و کنترل شکل موج سیگنال‌های الکتریکی نیز هستند .

از پاورمترها و انواع گوناگون آن برای رنج‌های مختلف جریان و ولتاژ در صنایع و کاربردهای مختلفی استفاده می‌شود . در همه زمینه‌ها که لزوم اندازه‌گیری توان وجود دارد ، به خصوص در صنایع الکتریکی فشار قوی و فشار متوسط برای اندازه‌گیری توان مصرفی درایوها ، اینورترها ، منابع تغذیه و ماشین آلات موتوری و سایر مصرف کننده‌ها که دارای حالت‌های مختلف هستند کاربرد گسترده‌ای دارند . محاسبه هزینه انرژی مصرفی و مدیریت مصرف برق از دیگر مزایای استفاده از این وسیله در حوزه‌های مختلف مصرف انرژی الکتریکی به شمار می‌رود . در مصارف اهمی ، سلفی ، خازنی و سایر انواع ترکیبی از این مصارف ، امروزه مدل‌های مختلفی از پاورمترها طراحی و عرضه می‌شوند که تمامی فاکتورهای متناسب با یک دستگاه مصرف کننده را بررسی ، محاسبه و ثبت می‌کنند .

پاور مترها دارای انواع مختلفی هستند که از نظر کاربرد در سطوح مختلف با یکدیگر تفاوت دارند . علاوه بر این بر اساس طرز استفاده و پارامترهای مورد سنجش به چند نوع تولید و عرضه می‌شوند . این وسیله دارای انواع تابلویی ، رله‌ای و دستی یا رومیزی (پرتابل) می‌باشد که هر کدام بنا بر موارد اندازه‌گیری و کنترل و رنج جریان و ولتاژهای مختلف به کار گرفته می‌شوند .

هر یک از این نوع پاورمترها دارای نوع تک فاز و سه فاز هستند .

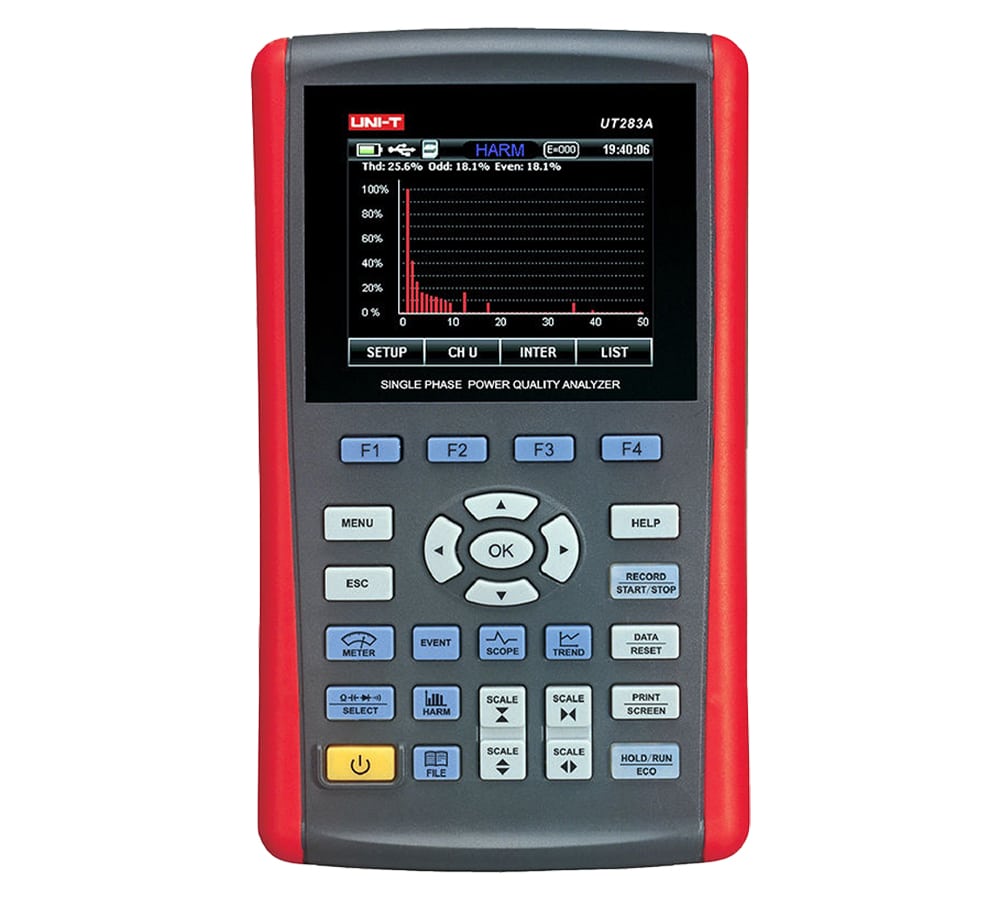

پاورمترهای دستی یا پرتابل همان مدل‌هایی هستند که قابل حمل بوده و دارای اندازه‌های کوچکتر و وزنی سبک‌تر هستند و معمولا برای اندازه‌گیری ولتاژ و جریان در تابلوها و سایر مدارات به صورت دستی مورد استفاده قرار می‌گیرند . این نوع پاورمترها نیز دارای امکانات مختلف بر حسب نیاز بوده و می‌توانند مقدار جریان ، ولتاژ ، توان ، فرکانس و … را در رنج‌های مشخصی اندازه‌گیری کرده و نمایش دهند . اغلب از این پاورمترها به عنوان آمپرمتر یا ولت‌متر یاد می‌شود . پاور مترهای دستی دارای انواع کلمپی نیز هستند که مناسب برای اندازه‌گیری شدت جریان فازها در مدار می‌باشند .

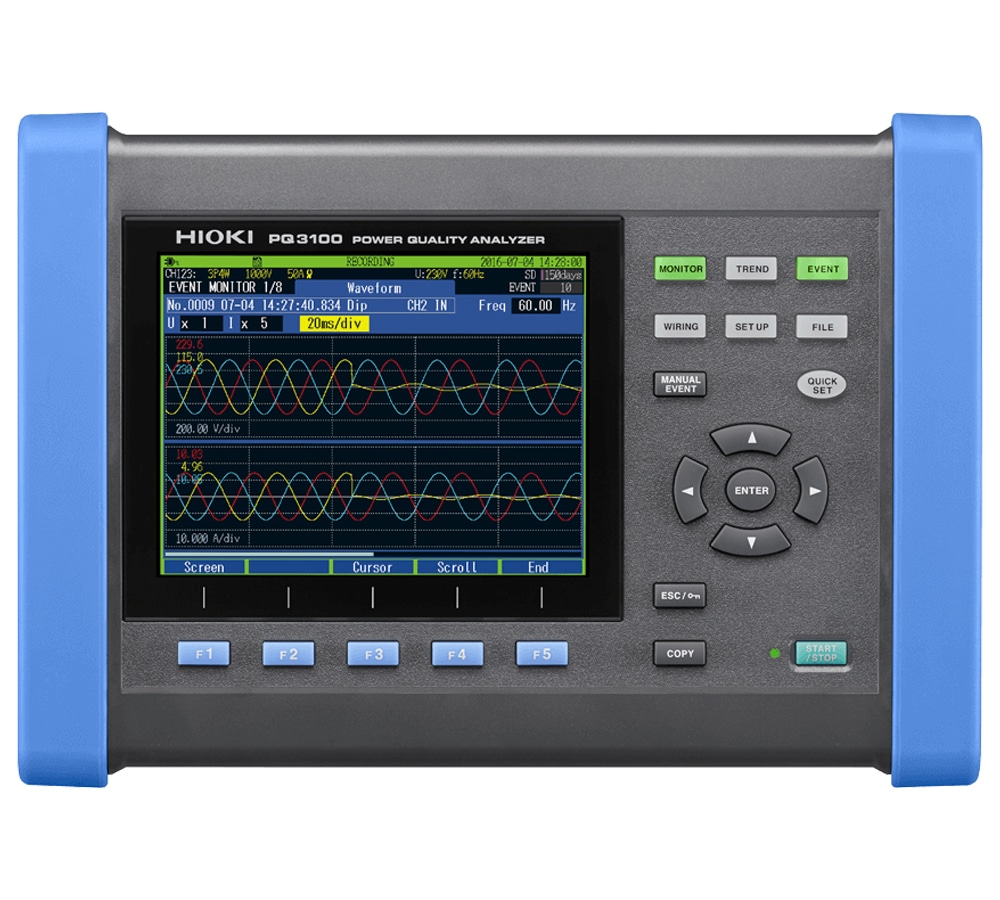

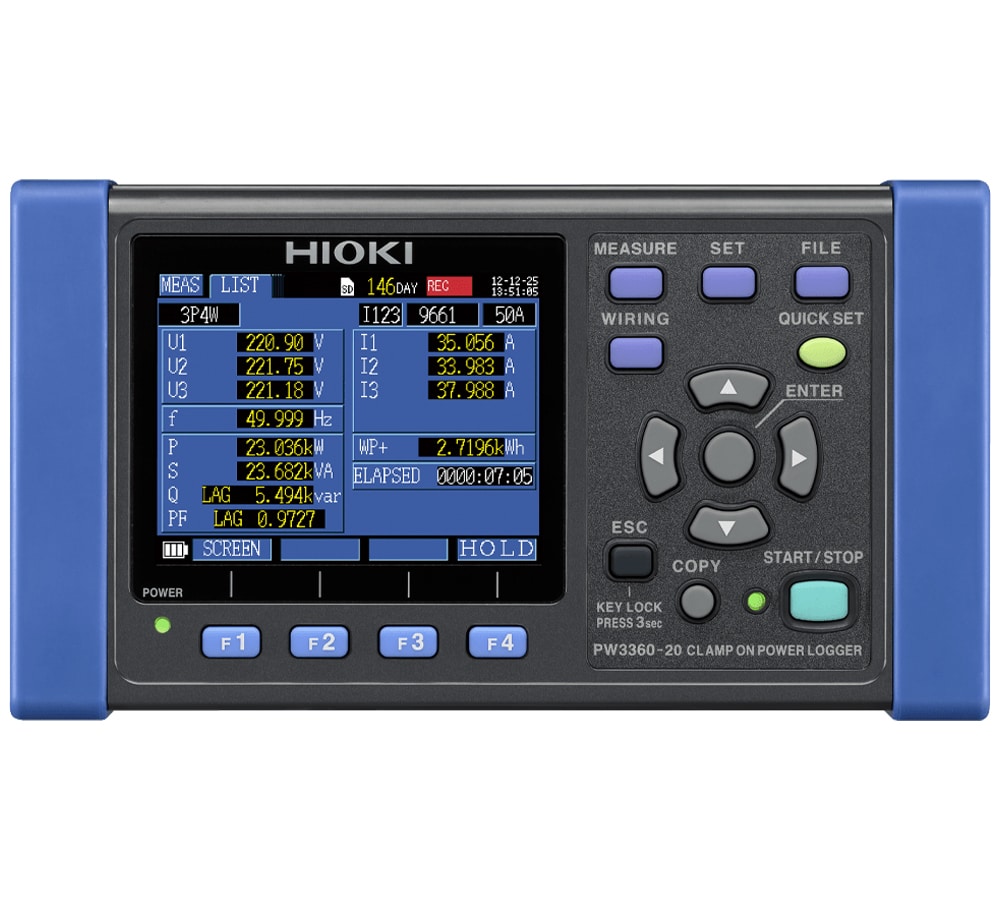

جامع‌ترین و کامل‌ترین نوع پاور مترها ، مدل‌هایی هستند که پارامترهای مختلف توان مانند توان اکتیو ، توان راکتیو ، ضریب توان ، توان ظاهری ، ولتاژ موثر ، جریان ، فرکانس ، شکل موج و … را نمایش دهند . این نوع امکانات معمولا در پاورمترهای تابلویی در سیستم‌های بزرگ وجود دارد . این نوع پاورمترها که با نام آنالایزر مدار نیز شناخته می‌شوند با تجزیه و تحلیل پارامترهای مختلف انرژی الکتریکی ، مناسب برای استفاده در پروژه های صنعتی بزرگ و پیچیده برای اندازه‌گیری و نمایش مقادیر ذکر شده و همچنین آزمایش انواع درایوها ، ترانسفورماتورهای قدرت در سطح تک فاز و سه فاز هستند . برای اینکه مقادیر ذکر شده همواره مورد کنترل و نظارت قرار بگیرند به صورت نصب ثابت در تابلوها از این نوع پاورمترها استفاده می‌شود . این نوع پاورمترها دارای قابلیت اندازه‌گیری فرکانس تا 1000 هرتز و بالاتر نیز هستند .

تمامی پاورمترها دارای انواع تک فاز و سه فاز بوده و رنج اندازه‌گیری ولتاژ و جریان در آن‌ها متناسب با نوع مدار و مقدار مصرف انتخاب می‌شود .
