همانطور که می‌دانید کلید‌ها نقش مهمی را در حفاظت از شبکه‌های برق ایفا می‌کنند و کلیدهای مینیاتوری از این حیث جزء پرکاربردترین‌ها هستند .از این کلید‌ها در جریانات فشارضعیف استفاده می شود و اگر درب تابلو برق داخل منزل و یا محل‌کار خود را باز کنید ، مطمئنا با تعدادی کلید‌ مینیاتوری مواجه می‌شوید .
این نوع کلید‌ها بر حسب میزان حساسیت جریان حفاظتی و همچنین دستگاه مورد حفاظت در کلاس‌بندی‌های A،B،C،D،K و Z تولید می‌شوند و در رنج جریانی ۲ الی ۶۳ آمپر در اختیار مصرف‌کننده قرار می‌گیرند . ساختار این کلیدها متشکل از دو رله حرارتی و مغناطیسی است که به ترتیب از مدار در مقابل اضافه‌جریان و اتصال کوتاه حفاظت می‌کنند و این دقیقا همان مکانیزمی می‌باشد که در کلید‌های اتوماتیک هم به کار برده می‌شود .
به همین خاطر است که واژه مینیاتور به معنی کوچک که در واقع به مفهوم مدل کوچک شده‌ای از کلیداتوماتیک است ، به آن اطلاق می‌شود و در تمامی منابع علمی و کاتالوگ‌ها به نام miniature circuit breaker یا به اختصار MCB آنها را می‌شناسیم .

دسته‌بندی‌های مرتبط

کلید مينياتوری

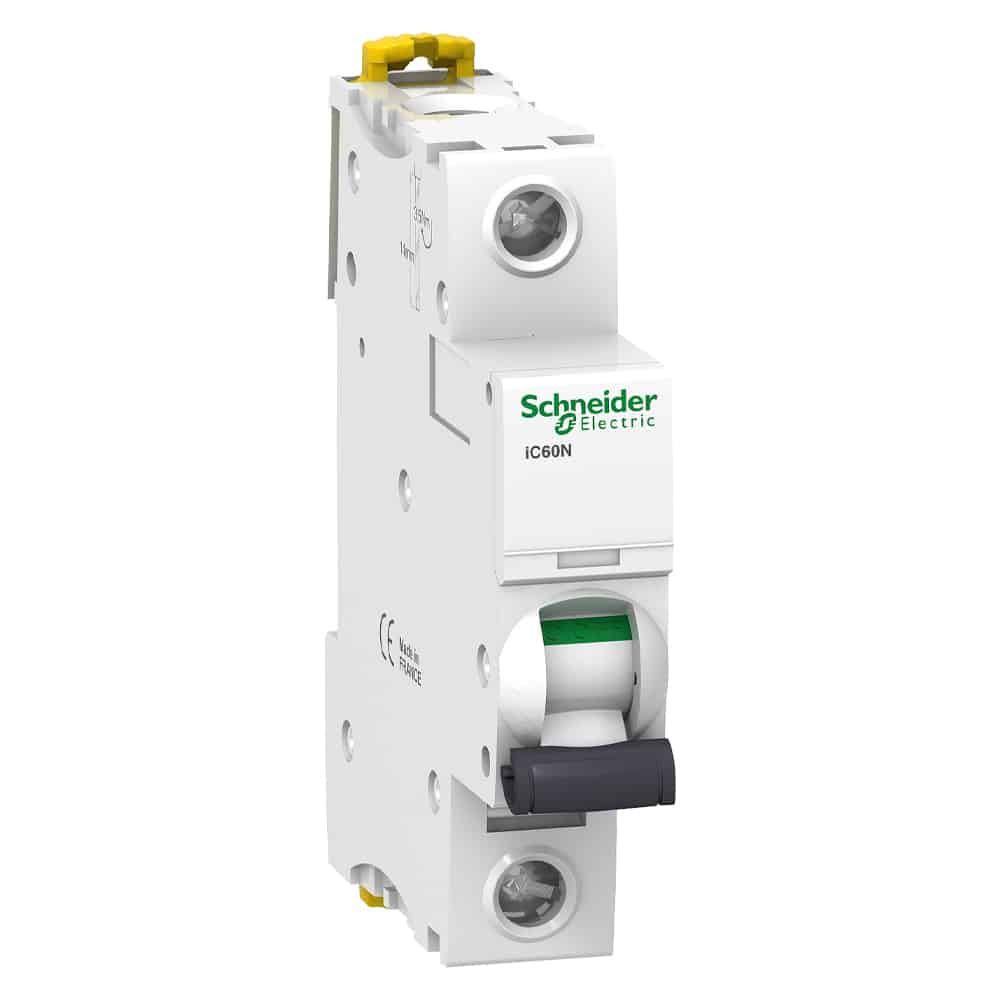

کلید مینیاتوری تک پل 10 آمپر تیپ B اشنایدر A9F73110

محصولات موجود

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9F73110 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9F73110 یک قطع‌کننده مینیاتوری تک پل

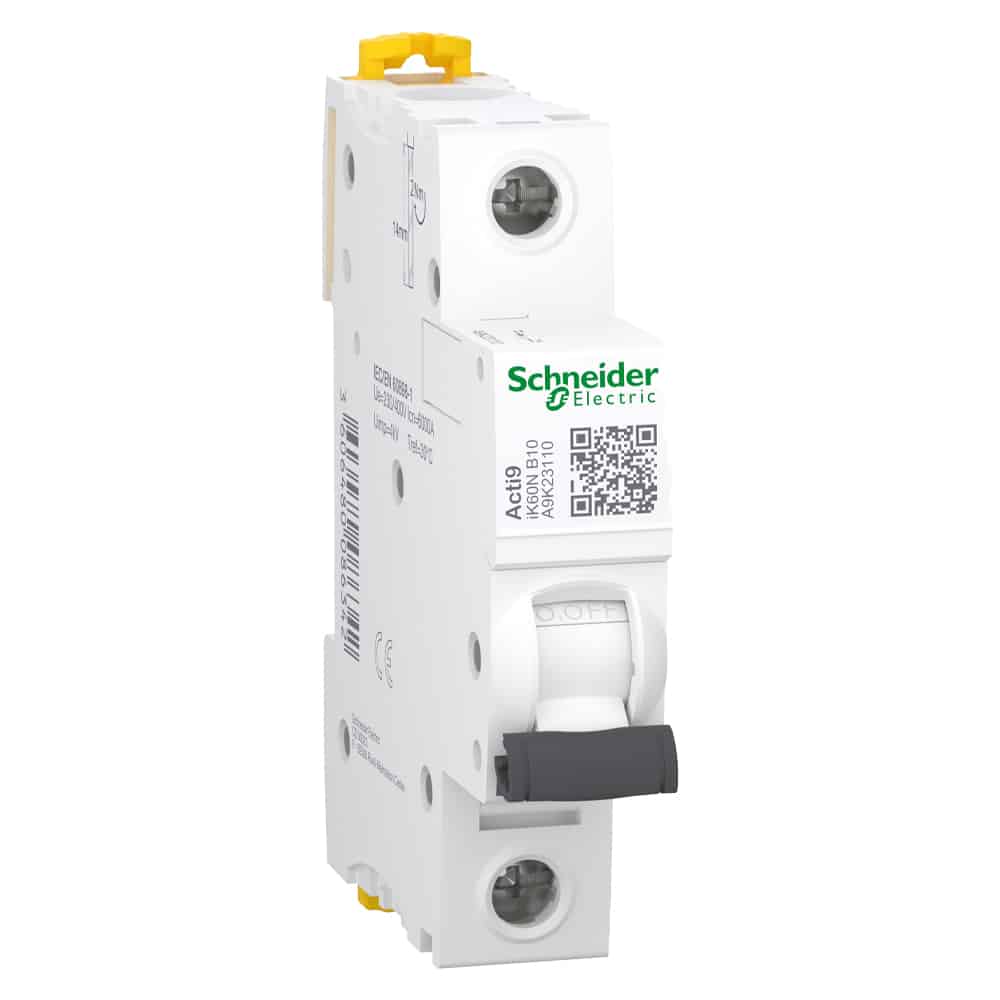

کلید مینیاتوری تک پل 10 آمپر تیپ B اشنایدر A9K23110

محصولات موجود

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9K23110 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9K23110 یک قطع‌کننده مینیاتوری تک پل

کلید مینیاتوری تک پل 10 آمپر تیپ C اشنایدر A9F74110

محصولات موجود

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9F74110 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9F74110 یک قطع‌کننده مینیاتوری تک پل

کلید مینیاتوری تک پل 10 آمپر تیپ C اشنایدر A9F84110

محصولات موجود

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9F84110 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9F84110 یک قطع‌کننده مینیاتوری تک پل

کلید مینیاتوری تک پل 10 آمپر تیپ C اشنایدر A9K24110

محصولات موجود

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9K24110 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9K24110 یک قطع‌کننده مینیاتوری تک‌پل است

کلید مینیاتوری تک پل 10 آمپر تیپ C اشنایدر A9N61508

محصولات موجود

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9N61508 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9N61508 یک قطع‌کننده مینیاتوری تک پل

کلید مینیاتوری تک پل 16 آمپر تیپ B اشنایدر A9F73116

محصولات موجود

ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9F73116 اهداف و کاربرد کلید مینیاتوری اشنایدر کد A9F73116 یک قطع‌کننده مینیاتوری تک پل

معرفی محصول

کلید مینیاتوری یا فیوز مینیاتوری از دسته وسایل حفاظتی در تابلوها می‌باشند که در قسمت پایین دست فیوزها (بعد از فیوزها) نصب می‌شوند . شاید این سوال برای شما پیش بیاید که با وجود انواع فیوزهای مختلف جهت حفاظت مدار و دستگاهها، لزوم استفاده از کلیدهای خودکار چیست؟!

علت استفاده از این نوع کلیدها در صنعت برق به دلیل وجود تفاوت‌هایی در قدرت قطع ، ایمنی ، استفاده مجدد و از همه مهمتر قدرت ایزولاسیون (جداسازی) جریان است که همین مورد ، کاربرد و اهمیت استفاده از این کلیدها را با فیوزها متمایز می سازد .

همانطور که پیشتر اشاره شد ، از کلیدهای مینیاتوری برای حفاظت مدار ، در تابلوهای توزیع نیرو و فشار ضعیف (230 الی 400 ولت) استفاده می شود . بعلاوه در حفاظت دستگاه‌ها و تامین ایمنی نیز کاربرد دارند . این کاربردها کاملا شبیه کاربرد فیوز در مدار می‌باشد که در ادامه به کاربردها و مزایای آن‌ها اشاره می‌کنیم .

موارد استفاده کلیدهای مینیاتوری همانند فیوزها و به شرح زیر است :

حفاظت مدارها: در برابر جریان های اتصال کوتاه و اضافه بار

حفاظت دستگاه ها: در برابر جریان اتصال کوتاه

تامین ایمنی: در صورت اتصال کوتاه بین یک هادی فاز با بدنه های هادی و یا هادی حفاظتی (سیم ارت PE) و یا هادی حفاظتی – خنثی (PEN)

کلیدهای مینیاتوری قابلیت استفاده بعنوان کلید مجزاکننده را دارند . به این صورت که اگر در تابلوهای برق از کلیدهای مینیاتوری دارای قابلیت جداکنندگی به منظور حفاظت استفاده شود ، می تواند برای هر دو منظور حفاظت و جدا کردن مورد استفاده قرار گیرد . یعنی قابلیت قطع مدار زیر بار را داشته و به راحتی می‌توان با قطع کلید به سرویس ، بررسی و یا تعمیر بار پرداخت . چرا که بر خلاف فیوزهای معمولی مکانیزم عملکرد آنها طوری است که در صورت قطع کنتاکت کلید ، سرعت جداشدن کنتاکت‌ها و نیز فاصله مناسب بین کنتاکت‌ها از طریق فنر یا یک نیروی مغناطیسی تامین شده و این فاصله بین کنتاکت‌ها به قدری می‌باشد که امکان ایجاد قوس الکتریکی (جرقه) بین کانتاکت‌ها وجود نداشته باشد .

انواع کلیدهای مینیاتوری :

کلیدهای مینیاتوری دارای انواع یک پل، دوپل، سه پل (برای سه فاز) ، چهارپل و تکفاز همراه هادی نول هستند که برای قطع و وصل و کنترل دور مصارف موتوری که دارای دورهای متغیر می باشند مورد استفاده قرار میگیرد. برای مثال کولرها، هواکش ها و…

تیپ های کلیدهای مینیاتوری :

کلیدهای مینیاتوری بسته به نوع بار و حساسیت آن دارای تیپ‌های مختلفی هستند .

کلیدهای مینیاتوری تیپ B ، معروف به کلید مینیاتوری تندکار که برای مصارف روشنایی و خانگی به کار می روند . این کلیدها مدار را در 3 الی 5 برابر جریان نامی در برابر اضافه بار حفاظت می کنند .

کلیدهای مینیاتوری تیپ C ، معروف به کلید مینیاتوری کندکار که برای مصارف موتوری به کار می روند . این کلیدها در جریان 5 الی 10 برابر جریان نامی در برابر اضافه بار مدار را قطع می کنند.

کلیدهای مینیاتوری تیپ D ، برای مصارفی که از ترانسفورماتور تغذیه می‌شوند یا به اصطلاح مصارف ترانسفورماتوری و سایر مصارف مانند اشعه ایکس به کار برده می‌شوند . این کلیدها مدار را در 10 الی 20 برابر جریان نامی در برابر اضافه بار محافظت و مدار را قطع می کنند . زمان قطع این نوع کلیدها نسبت به بقیه تیپ‌ها بیشتر می‌باشد .

کلیدهای مینیاتوری تیپ K ، برای مصارف موتوری ، ترانسفورماتورها و مدار قدرت به کار می روند .

کلیدهای مینیاتوری تیپ Z ، برای مصارف حساسی که زمان قطع جریان اتصال کوتاه و اضافه بار بسیار مهم است و کوچکترین اضافه جریان ممکن است به تجهیزات آسیب برساند کاربرد دارند . زمان قطع در این کلیدها بسیار کم است .

کلیدهای مینیاتوری از وسایل حفاظتی غیر قابل تنظیم هستند . یعنی قابلیت تنظیم جریان در یک مقدار معین را ندارند .

استانداردهای جهانی :

کلیدهای مینیاتوری در ردیف استاندارهای جهانی از قبیل IEC898  یا VDE0641 و یا استانداردهای دیگر مورد استفاده قرار می گیرند .

شدت جریانها:

این کلیدها بسته به استفاده در جریان های مستقیم (DC) (که بیشتر برای سوئیچینگ در مصارف الکترونیکی و مخابراتی کاربرد دارند) یا جریان متناوب (AC) در رنج‌های مختلفی از نظر شدت جریان اسمی ، جریان عدم قطع و جریان قطع در حفاظت هادی‌ها و کابل‌ها عرضه می شوند.

در جریان متناوب شدت جریان اسمی این کلیدها 2 ، 4 ، 6 ، 10 ، 16 ، 20 ، 25 ، 32 ، 40 ، 50 و 63 آمپر در 11 رنج و در جریان مستقیم 6، 10، 16، 20، 25، 32، 40، 50، 63 آمپر در 9 رنج قابل عرضه می باشد .

سوالات متداول

بهترین برند‌های کلید مینیاتوری کدام هستند ؟

ایتون (EATON) ، اشنایدر الکتریک (SCHNEIDER ELECTRIC) ، آب‌ب (ABB) ، زیمنس (SIEMENS) ، فدرال (FEDERAL) ، هیوندایی (HYUNDAI) ، ال اس (LS) .

چه تفاوتی بین کلید مینیاتوری‌های شرکتی اشنایدر و بلغار وجود دارد ؟

کلید مینیاتوری ‌های شرکتی اشنایدر در ایران تحت لیسانس خود شرکت اشنایدر الکتریک تولید می‌شوند ولی کلید مینیاتوری ‌هایی که خود شرکت اشنایدر الکتریک تولید می‌کند در کشور بلغارستان می‌باشد .

بین کلید مینیاتوری های شرکتی و بلغار اشنایدر کدام را برای خرید پیشنهاد می‌دهید ؟

با توجه به تجربه ما ، پلاتین های کلید مینیاتوری بلغار نسبت به مدل‌های شرکتی قوی تر می‌باشد و هم قیمت مناسب تری نسبت به کلید‌مینیاتوری ‌های شرکتی دارد . لذا پیشنهاد ما تیپ بلغار می‌باشد .

چه برند از کلید مینیاتوری در ایران مدل تقلبی ندارد ؟

برند ایتون (EATON) ، سری شرکتی‌های اشنایدر و برند ABB . البته در مورد برند ABB زیاد اطمینان خاطر نداریم که تقلبی نداشته باشد ولی تا آنجای کار ما از این برند به مدل تقلبی آن برخورد نکردیم .

اگر بخواهیم کلید مینیاتوری بخریم که قیمت خوبی نسبت به کیفیتش داشته باشد ، کدام برند را پیشنهاد می‌کنید ؟

اشنایدر الکتریک سری بلغار می‌تواند گزینه خوبی باشد . اگر کمی بیشتر هزینه کنید و برند ایتون را خریداری کنید بهترین گزینه می‌باشد .

کاربرد اصلی کلید مینیاتوری چیست ؟

حفاظت مدار‌ها ، حفاظت دستگاه‌ها و تامین ایمنی .

چه تیپ از کلید مینیاتوری را برای استفاده در ساختمان ‌های مسکونی پیشنهاد می‌کنید ؟

در مدارهایی که وسایل روشنایی بکار رفته تیپ B ، و در مدارهایی که از وسایل موتوری مثل کولر و یخچال وجود دارد تیپ C را پیشنهاد می‌کنیم
