کلید‌های حرارتی نوعی دیگر از کلید‌های حفاظتی هستند که هدفشان صرفا مراقبت از تجهیزات موتوری است و از همین بابت به کلید‌های حفاظت از موتور یا ‌motor protection circuit breaker مشهورند.
معمولا در شماتیک مداری قبل از موتور جای می‌گیرند و طراحی شده‌اند تا از موتور‌ها در برابر خسارات ناشی از وقوع اتصال کوتاه و اضافه‌جریان محافظت کنند؛یکی از دلایلی هم که این کلید‌ها را به نام دیگری یعنی کلید مغناطیسی-حرارتی می‌شناسیم،همین عملکرد دوگانه آنهاست.
کلید های حفاظت موتور جریان را در یک محدوده معین که روی کلید نوشته شده است کنترل می‌کند و اگر جریان موتور فراتر از حد معین افزایش یابد،رله داخل تجهیز دستور قطع مدار را به کلید می‌دهد.همچنین بدلیل اینکه موتورها همیشه در هنگام راه‌اندازی در مدت زمان بسیار کوتاهی،جریانی بیش از جریان نامی خود را از شبکه دریافت می‌کنند و کلید در این شرایط باید بتواند این جریان ماکزیمم را تحمل کند،سیم پیچ‌های بسته شده بر روی هر فاز در کلید‌های حرارتی به اندازه ای دور هسته می‌پیچند تا کلید بتواند بین 5 تا 10 برابر جریان نامی موتور را تحمل کند.

کلید هوایی

دسته‌بندی محصول

برند

نمایش 1–12 از 61 نتیجه

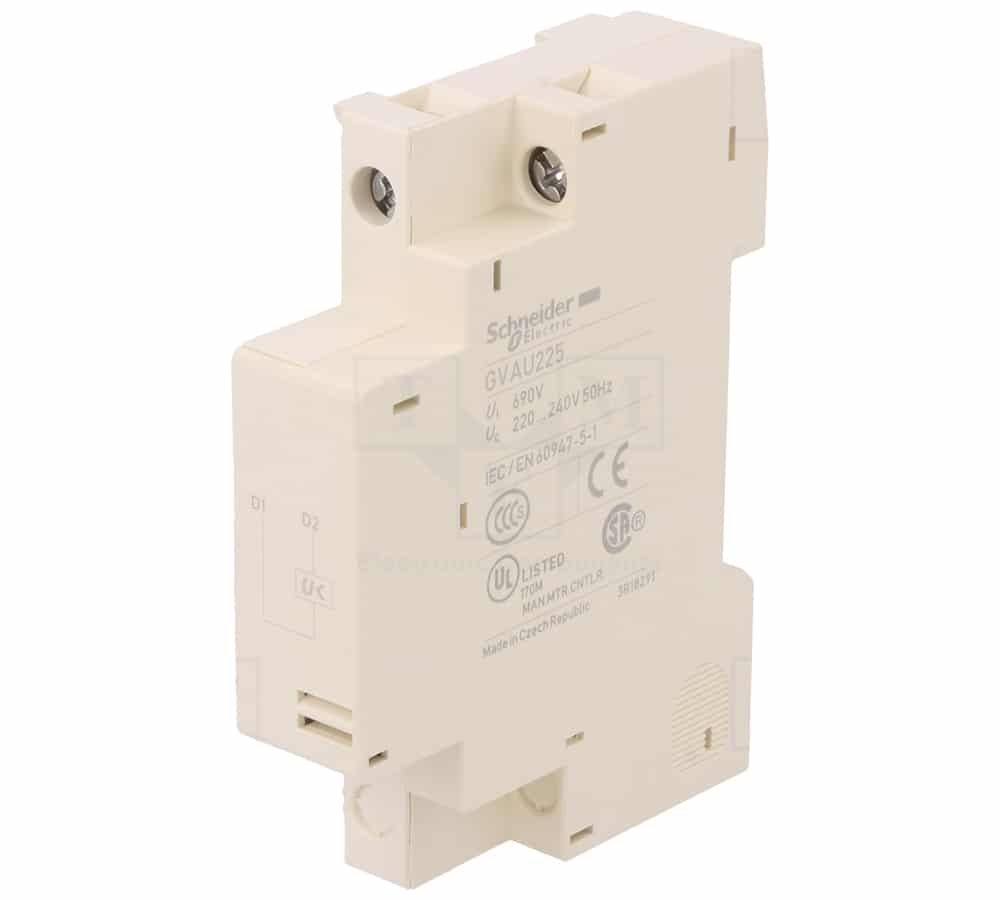

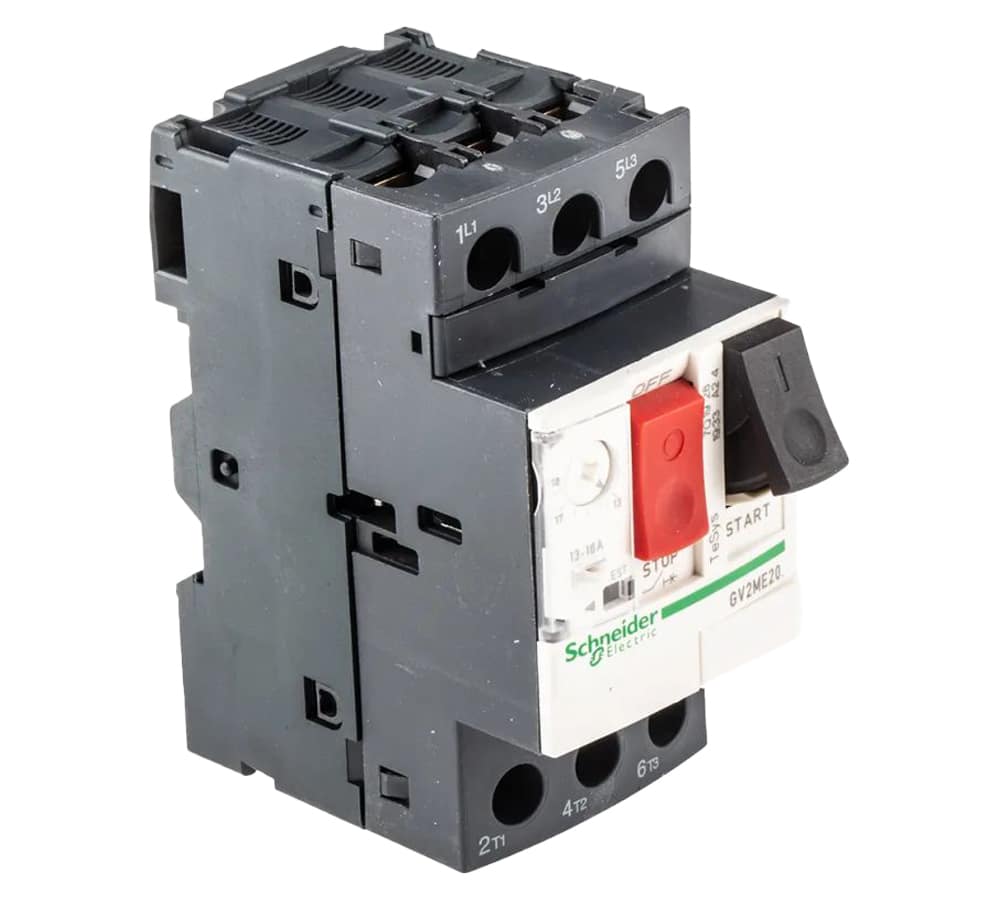

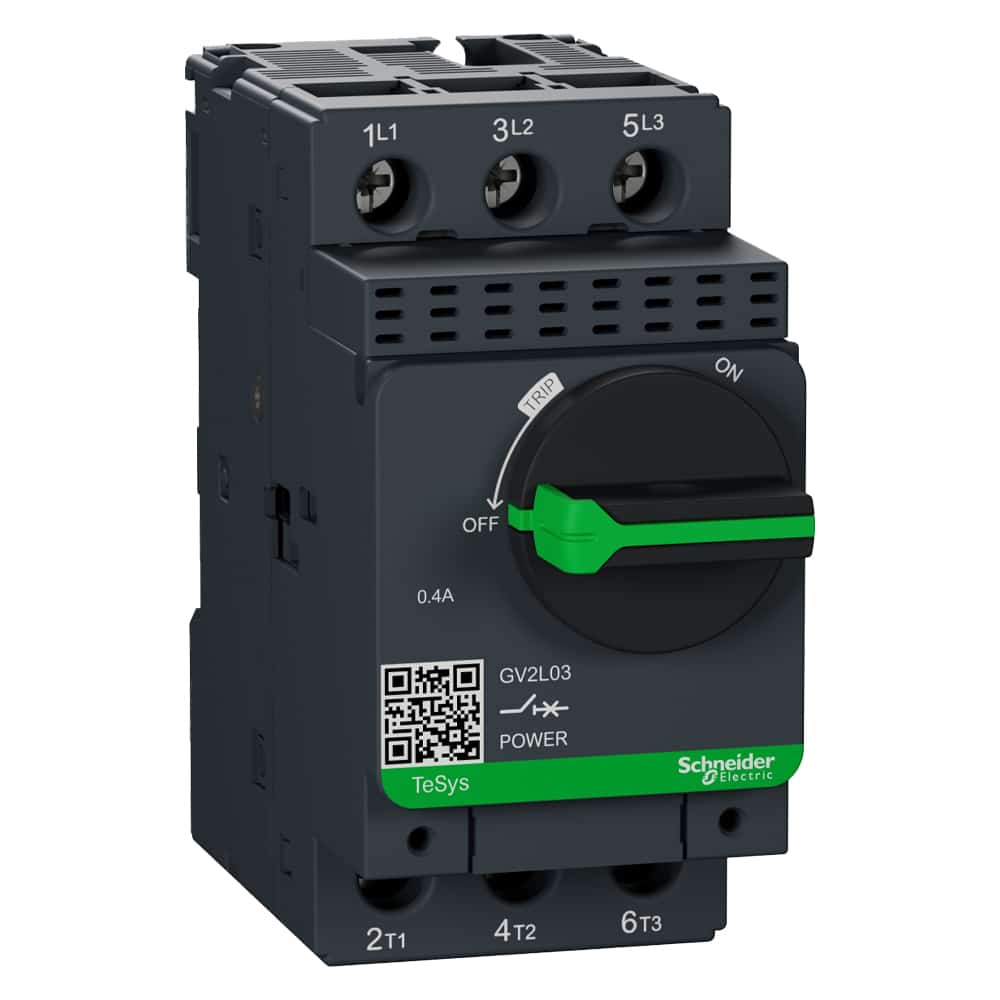

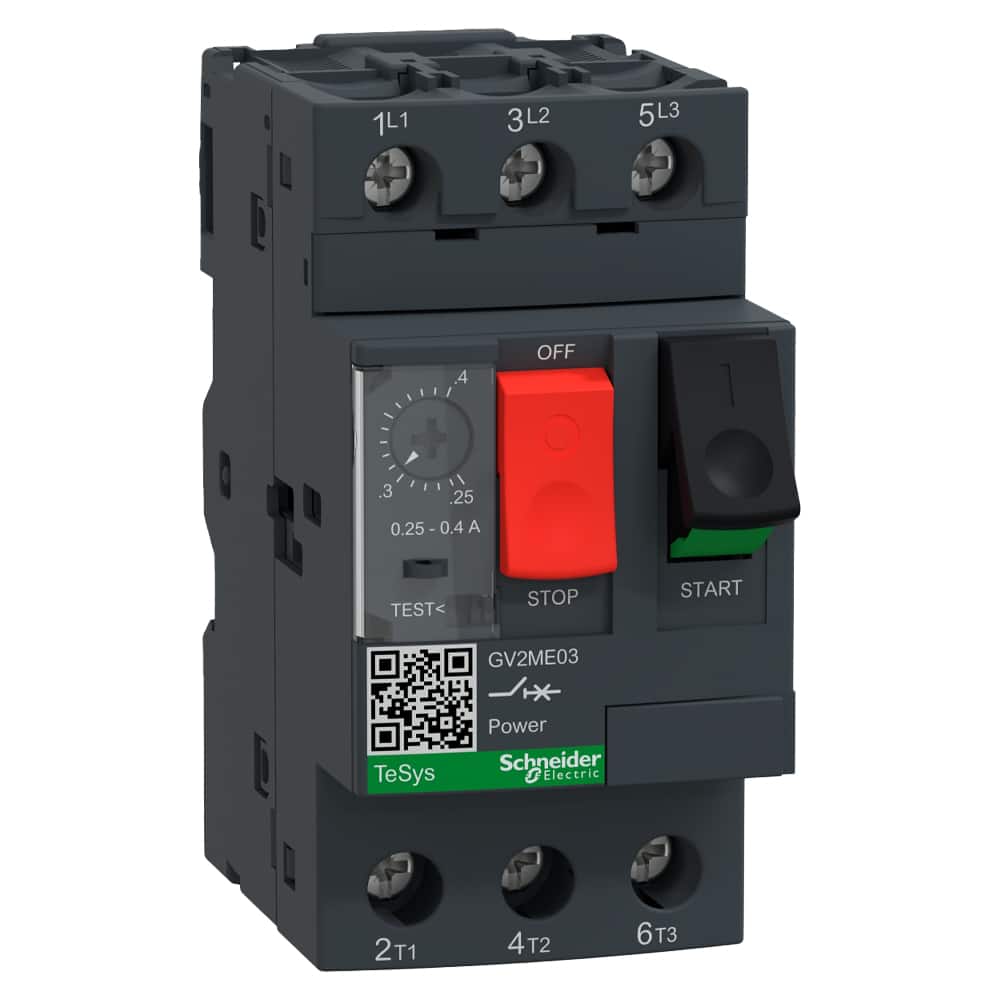

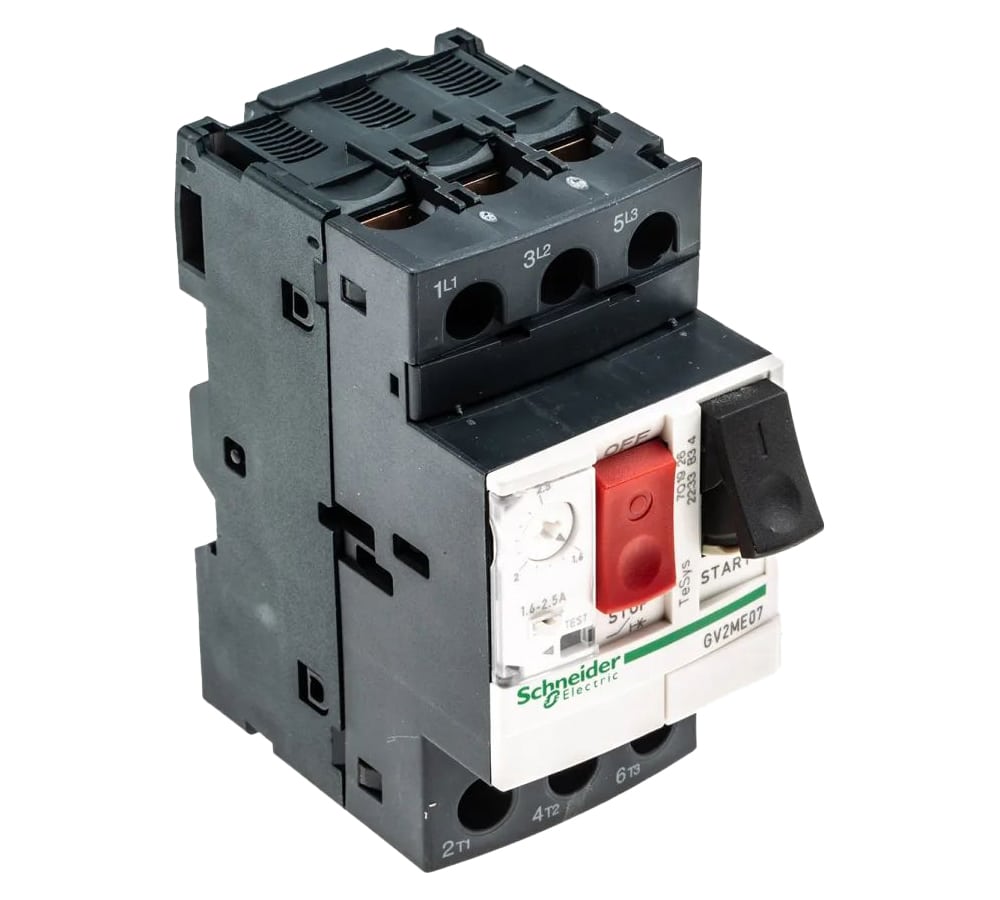

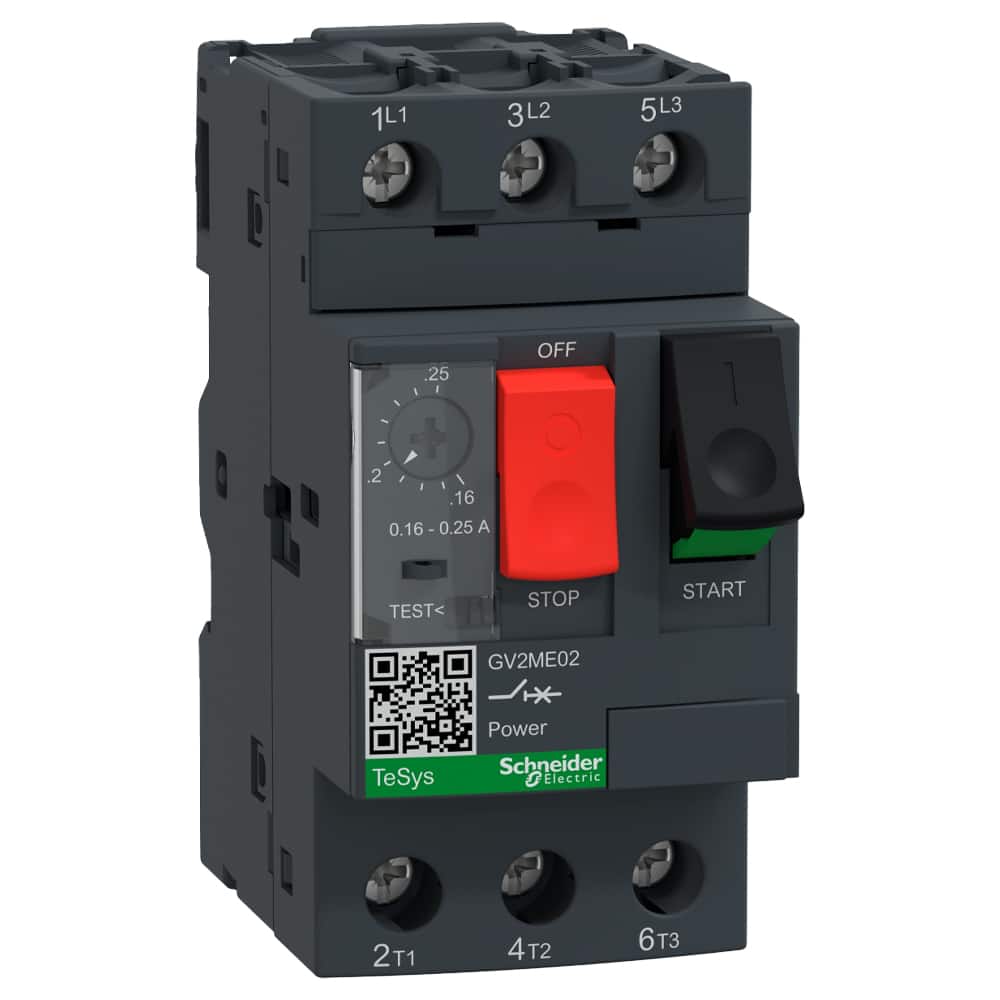

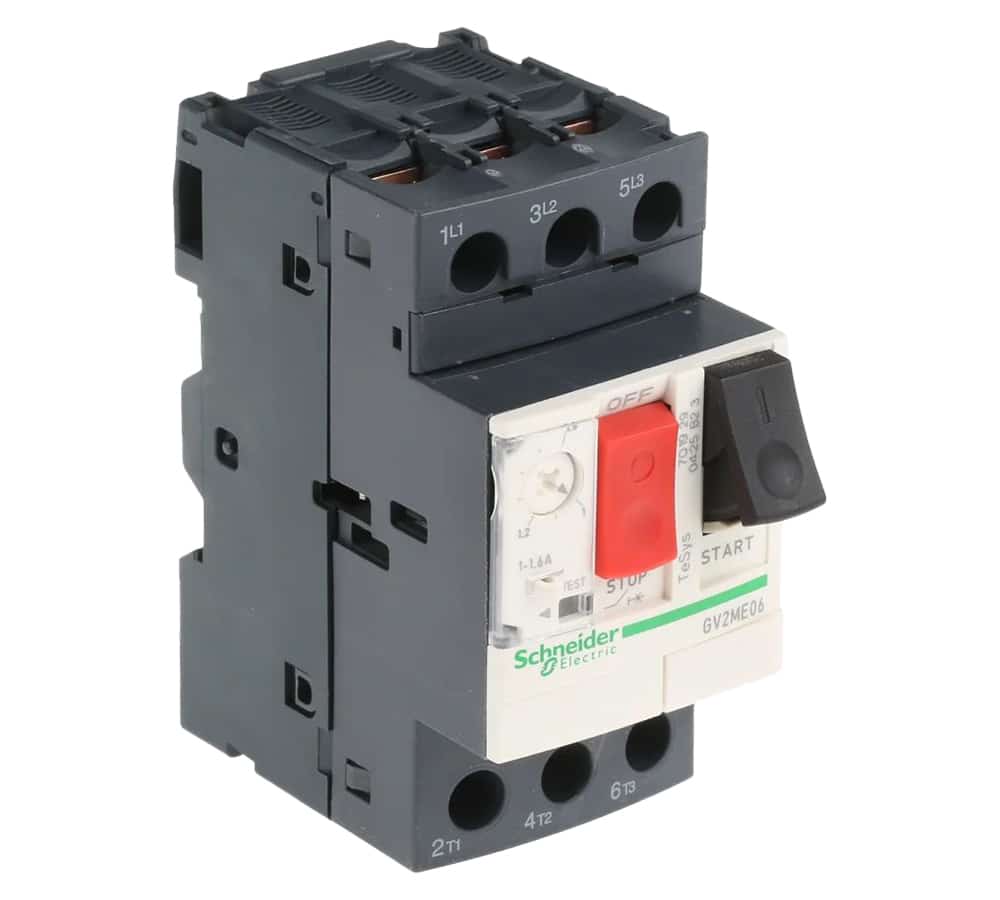

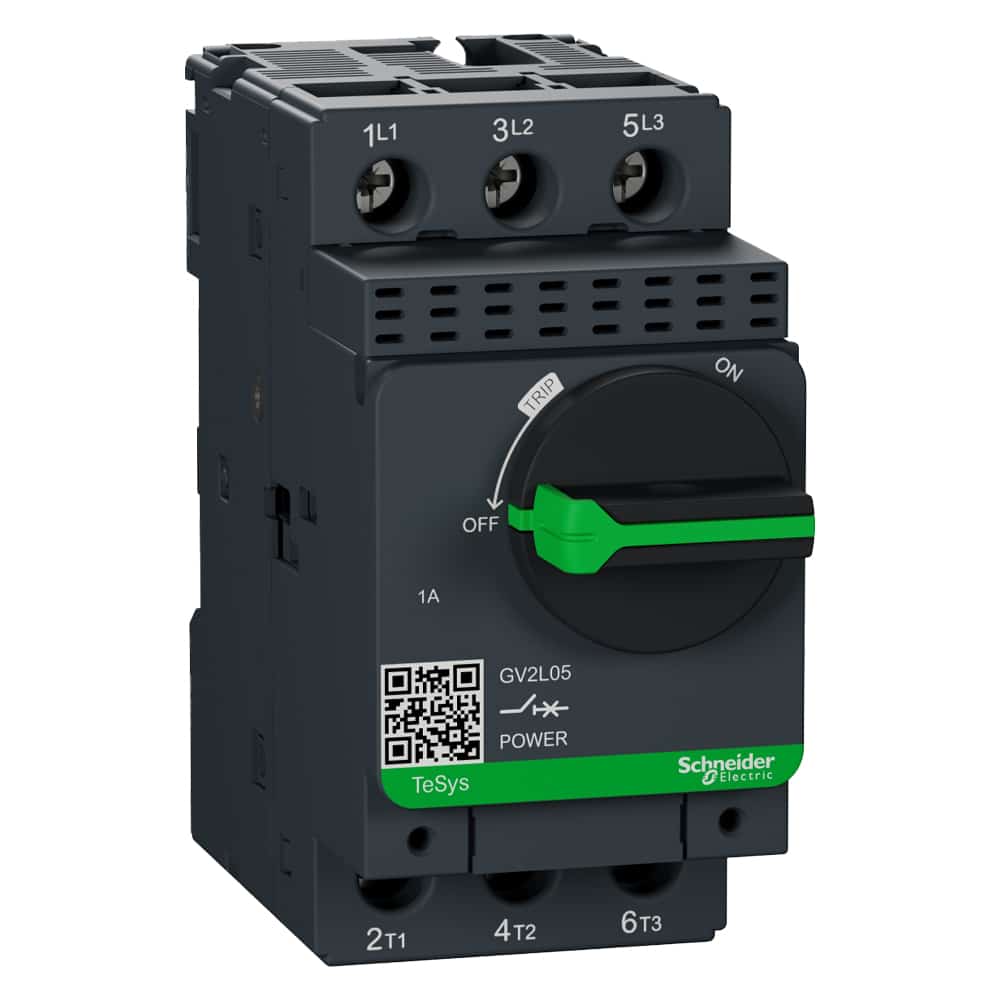

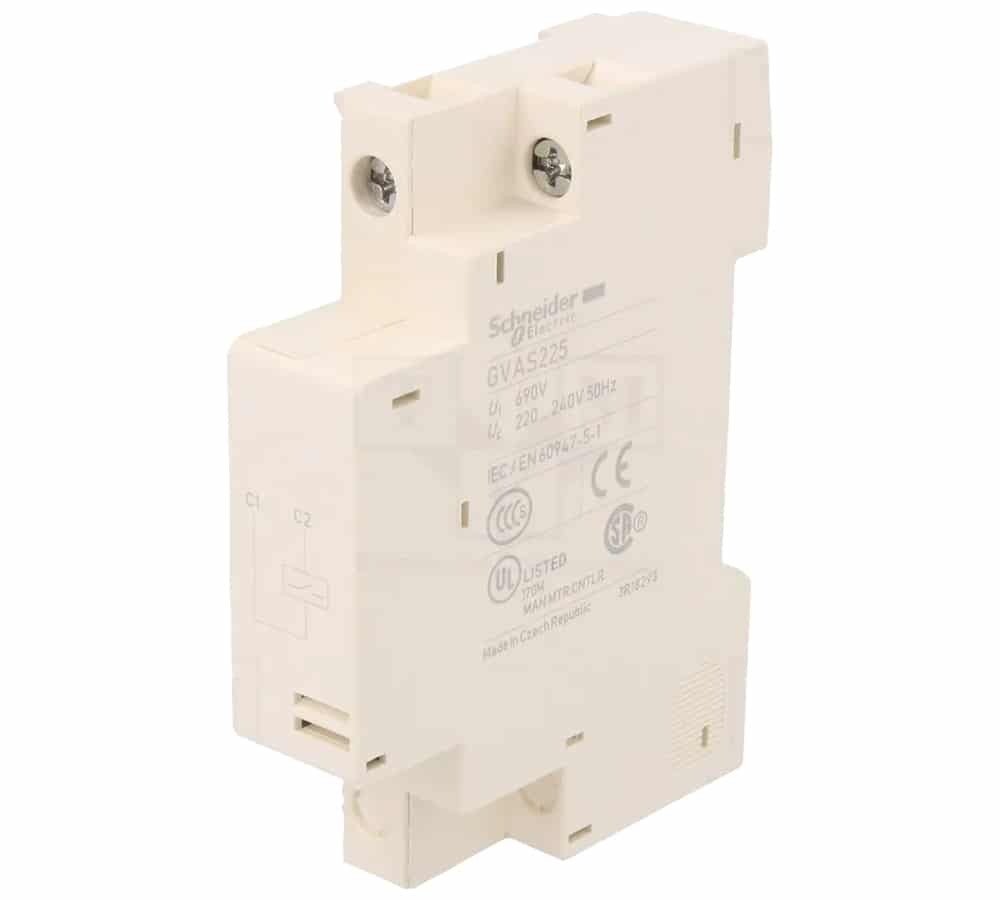

معرفی محصول

کلید‌های حرارتی در صنعت با نام‌های دیگری همچون کلید حفاظت موتور و یا کلید راه‌انداز موتور شناخته می‌شوند اما در اصطلاح جهانی به MPCB که مخفف Motor Protection Circuit Breaker است معروف می‌­باشند . همانطور که از نامشان می­‌توان متوجه شد ، کلیدهای حفاظت موتور از جمله تجهیزات حفاظتی در صنعت برق هستند که تنها برای حفاظت از موتورهای الکتریکی طراحی و ساخته شده‌اند . از آنجاییکه اکثر الکترو‌موتورها به خصوص الکترو موتورهایی که در مکان‌های تجاری و صنعتی مورد استفاده قرار می‌­گیرند ، غالباً از ارزش بالایی برخوردارند و در صورت خراب شدن ، می‌­توانند هزینه‌های بسیار هنگفتی را به صاحبانشان تحمیل کنند ، پس به کارگیری و قرار‌دادن دستگاهی که وظیفه‌اش صرفاً محافظت از موتور در برابر انواع خطاهای احتمالی است ، کاملاً بدیهی و لازم می­‌باشد . از این رو کلیدهای حرارتی در مدارهای سه‌فاز کاربرد دارند و محل قرارگیری آنها در مدار قبل از موتورها است ؛ به این دلیل که بتوانند به محض بروز خطا ، آن را تشخیص داده و سریعاً موتور را از مدار خارج کنند و از رسیدن آسیب جدی به آن جلوگیری به عمل آورند .

کاربرد کلیدهای حرارتی  :

1- محافظت از موتورهای الکتریکی در برابر خطاهای اتصال کوتاه نظیر اتصال فاز به فاز و یا فاز به زمین .

2- محافظت از موتورهای الکتریکی در مقابل وقوع اضافه بار بر روی موتور و جلوگیری از داغ شدن سیم پیچ‌ها .

3- محافظت از موتورهای الکتریکی در صورت عدم تعادل و یا قطع یکی از فازها .

همانطور که گفته شد این تجهیز توانایی تشخیص دو نوع خطا را در شبکه دارد . برای اینکه با خطاهای مرسوم در شبکه بیشتر آشنا شویم باید بگوییم که خطای اتصال کوتاه در بین این سه نوع بیشترین آسیب را می­تواند به موتورهای الکتریکی وارد کند . اتصال کوتاه زمانی اتفاق می افتد که به دلایل مختلفی از جمله وقایع طبیعی مانند زلزله ، طوفان و … ، فازها به یکدیگر ویا به زمین برخورد کنند . در این حالت مقدار جریان بسیار زیادی در کسری از زمان به مصرف کننده وارد می­شود و صدمات جدی به آن وارد می­کند. خطای اضافه بار که بر خلاف اتصال کوتاه با افزایش تدریجی و با مرور زمان جریان در موتورها پدیدار می­شود ، می­تواند به دلیل قفل شدن روتور، طولانی شدن زمان راه اندازی ، قطع یکی از فازها در حین کار و… رخ بدهد و اگر به موقع شناسایی نگردد ، در اثر حرارت بسیار زیادی که در موتور ایجاد می­کند ، موجب از بین رفتن سیم پیچ ها می­شود .



ویژگی های کلیدهای حرارتی :

1- قطع مدار به صورت مستقیم هنگام تشخیص خطا و عدم نیاز به دریافت فرمان از سمت مدار.

2- دارای دو عدد شستی بر روی خود جهت قطع و وصل موتور به صورت دستی .

3- وجود پیچ تنظیم جریان در بازه‌ای محدود بر روی کلید برای مشخص کردن جریان اضافه بار از سمت اپراتور .

4- وجود یک هسته مغناطیسی در درون کلید جهت تشخیص خطای اتصال کوتاه .

5- وجود یک رله بیمتال جهت تشخیص خطای اضافه بار در موتور .

6- برخورداری از یک المان حرارتی در کنار رله برای جوگیری از وصل سریع موتور داغ شده پس از وقوع اضافه بار .
