کلیدهای هوایی دسته‌ای از تجهیزات حفاظتی هستند که نوعی از کلیدهای خودکار اتوماتیک به شمار می‌روند . این کلیدها برای حفاظت از تجهیزات و مدار در جریان‌های بالا مورد استفاده قرار می‌گیرند . مکانیزم عملکرد این کلیدها به گونه‌ای است که برای حفاظت از مدار و اطفای جرقه حین عملکرد کلید از جریان هوا استفاده می‌کند . به عبارتی دیگر برای هدایت جرقه به سمت جرقه‌گیر از جریان هوا بهره می‌گیرد . از این رو با عنوان کلید هوایی شناخته می‌شوند .

عملکرد قطع و وصل مدار در این کلیدها با باز شدن کنتاکت‌های بسته (در حالت عادی بسته) درون آن انجام می‌شود . باز شدن کنتاکت‌ها از طریق نیروی فنر امکان پذیر می‌باشد . پس از هر بار عملیات قطع جریان اتصال کوتاه و باز شدن فنر ، باید فنر را در حالت آماده به کار قرار داد که این کار نیز از طریق نیروی دست و حرکت اهرم ، مکانیزم موتوری و یا کنترل از راه دور انجام می‌شود که بسته به نوع کلید می‌تواند متفاوت باشد .

از نظر دقت در قطع اتصال کوتاه و همچنین زمان قطع ، این نوع کلیدها بسیار دقیق بوده و برای قطع جریان‌های اتصالی بالا مناسب می‌باشند . قدرت قطع این کلیدها بین 50 تا 200 کیلو آمپر بوده و بیشتر آن‌ها دارای قابلیت ثبت عملیات‌های مختلف و همچنین امکانات کنترلی گوناگون هستند . تجهیزات و رله‌های حفاظتی در ساختار این کلیدها و انواع سیستم‌های نمایشی و تنظیمات مختلف مانند تنظیمات زمانی قطع جزء به جزء مدار و یا تاخیرهای قطع و وصل از دیگر امکانات کلیدهای هوایی می‌باشد .

دسته‌بندی‌های مرتبط

کلید هوایی

هیچ محصولی یافت نشد.

معرفی محصول

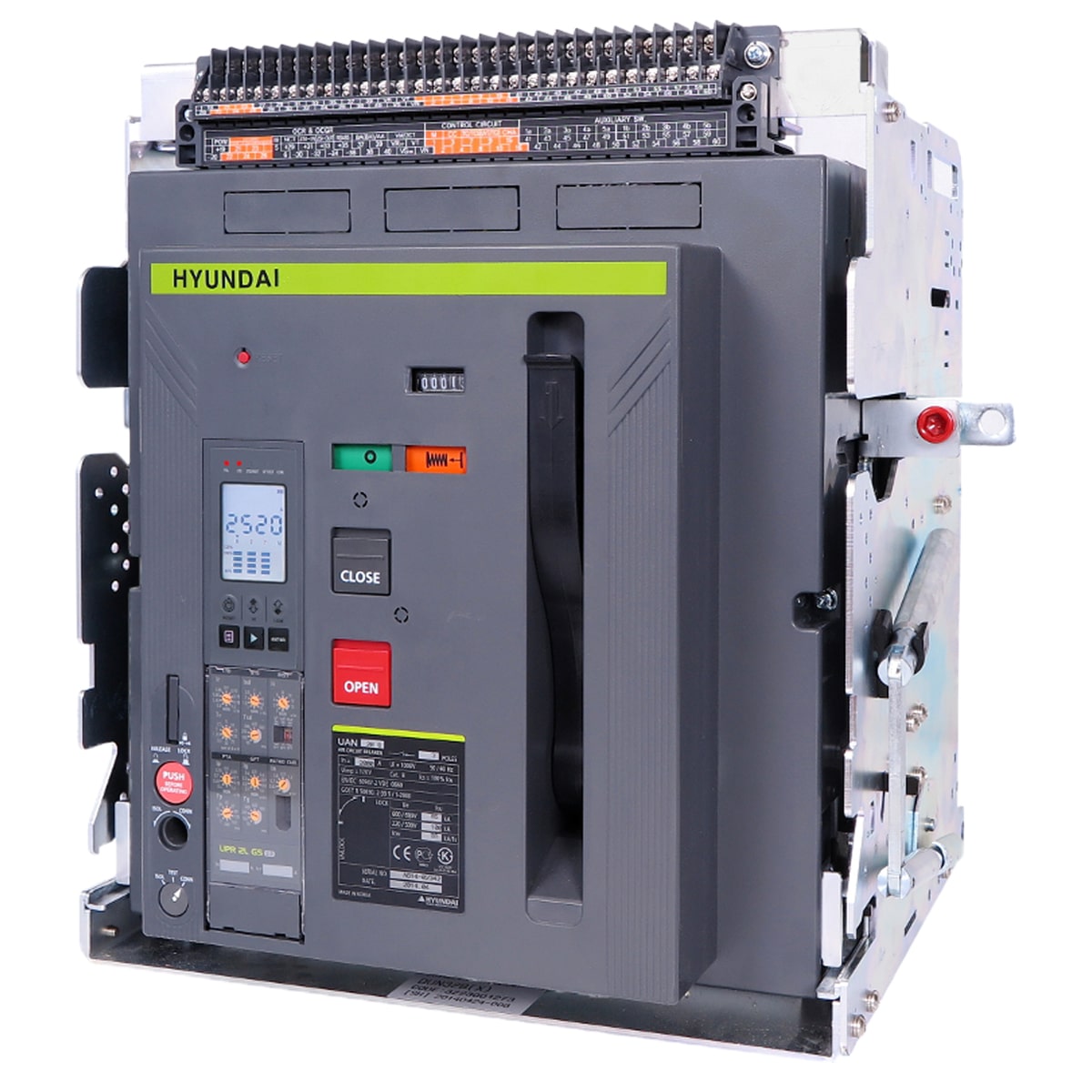

کلید هوایی

تجهیزات حفاظتی در شبکه های الکتریکی بر اساس مقادیر مختلف جریان و ولتاژ کار تجهیزات الکتریکی دارای تنوع و گوناگونی بسیاری هستند .

انواع کلیدهای سوئیچی و حفاظتی در مدار با هدف راه اندازی و حفاظت مدار ، تجهیزات ، تاسیسات و جان طراحی و تولید شده و با رنج‌های عملکرد گوناگون عرضه می‌شوند .

با توجه به نوع مصرف کننده ها در یک شبکه یا مدار ، می‌توان مدل‌های مختلفی از تجهیزات حفاظتی در مدار استفاده نمود .

یکی از وسایل حفاظتی که در شبکه های برق به منظور حفاظت و سوئیچینگ استفاده می‌شود و دارای اهمیت بالایی در انواع شبکه های فشار قوی یا متوسط دارد کلید هوایی یا دژنکتورها هستند .

کلیدهای هوایی در واقع کلیدهای خودکار اتوماتیکی هستند که در شبکه های الکتریکی برای حفاظت و یا قطع و وصل مدار در جریان‌های بالا استفاده می‌شوند . با توجه به مکانیزم عملکرد و نحوه سوئیچینگ و حفاظت مدار که این نوع کلید انجام می‌دهد به آن کلید هوایی گفته می‌شود . این کلیدها دارای سیستمی هستند که در هنگام قطع و وصل ، جرقه حاصل از آن در هوای آزاد یا به کمک هوا اطفاء می‌شود . به عبارتی دیگر این کلید برای حفاظت از مدار از هوا استفاده می‌کند . به این صورت که در هنگام قطع و وصل کنتاکت‌ها ، جرقه‌های تولید شده برای هدایت به سمت جرقه گیر از جریان هوایی که به وسیله دمنده های درون ساختار کلید تامین می‌شود استفاده می‌کنند .

عملکرد این کلیدها در صورت بروز هرگونه اضافه جریان ناشی از اضافه بار یا اتصال کوتاه مهم بوده و به مقدار قابل توجهی در جلوگیری از آسیب‌های احتمالی به تاسیسات و تجهیزات شبکه نقش دارند .

این کلیدها به طور معمول دارای دارای فنرها و کنتاکتهایی هستند که در حالت عادی بسته بوده و در صورت بروز خطا و عبور جریان بیشتر از حد مجاز شبکه ، تیغه‌های کلید با نیروی فنری داخل خود باز شده و مدار را قطع می‌کند . حالت آماده به کار فنر در کلیدهای هوایی معمولا با نیروی دست یا با مکانیزم موتوری قابل تامین است . همچنین در برخی از انواع این کلیدها می‌توان با استفاده از کنترل از راه دور نیز کلیدها را وصل نمود . برای اطمینان از اینکه کلید در حالت باز یا بسته قرار دارد از یک نشانگر که برای فنر پیش بینی شده است استفاده می‌شود که در حالت بسته بودن فنر ، نشانگر عبارت Changed  را نمایش می‌دهد . برخی دیگر از این کلیدها دارای شستی های روشن و خاموش هستند .

کلیدهای هوایی دارای دقت بالاتری نسبت به سایر کلیدهای حفاظتی بوده و از این رو برای قطع و وصل در شبکه‌های جریان بالا مناسب هستند . علاوه بر آن دارای قابلیت‌های مختلف از قبیل کنترل پذیری بالا ، ثبت اطلاعات و نوسانات شبکه ، تعداد عملکردهای کلید اعم از حفاظت و سوئیچینگ و همچنین انواع تنظیمات هستند که این کلیدها را در صنعت برق متمایز می‌کند .

همان طور که پیش‌تر اشاره شد این کلیدها برای قطع و وصل و حفاظت در جریان‌های بالا مورد استفاده قرار می‌گیرند . رنج جریانی این کلیدها معمولا بین 630 آمپر تا 6300 آمپر است .

قدرت قطع در کلیدهای اتوماتیک هوایی یکی از پارامترهای اصلی است که مقدار آن معمولا بین 50 تا 200 کیلوآمپر می‌باشد .

کلیدهای هوایی از نظر نصب دارای دو نوع کشویی و ثابت هستند که بسته به نوع کاربرد و نیاز مورد استفاده قرار می‌گیرند .

به طور معمول کلیدهای هوایی در ساختار خود دارای لوازم و تجهیزات کنترلی و حفاظتی گوناگون هستند . تجهیزاتی نظیر رله‌های حفاظتی ، شستی‌های روشن و خاموش ، دکمه Reset ، انواع نمایشگرهای خطا و وضعیت رله و کلیدها ، پیچ‌های تنظیم رله ، دسته‌های شارژ فنر ، نشانگر فنر و کلیدهای قفل شونده که از اساسی ترین لوازم کلیدهای هوایی هستند .

رله‌های حفاظتی در این کلیدها وظیفه تنظیم و زمانبندی قطع انواع خروجی ها بر اساس حساسیت و اهمیت خروجی و حق تقدم در قطع و وصل آن‌ها را بر عهده دارد . دلیل اصلی این پیش بینی این است که در صورت بروز خطا در جزیی از مدار ، جریان کل مدار قطع نشود . همچنین این عملکرد در صورت ادامه خطا می‌تواند جزء به جزء خروجی‌ها را قطع کند .

در حالت کلی از کلیدهای هوایی برای سوئیچینگ ، حفاظت ، اندازه گیری پارامترهای گوناگون شبکه مانند فرکانس ، هارمونی و … و ثبت و گزارش گیری از عملیات و خطاهای رخ داده در بازه‌های زمانی مختلف استفاده می‌شود .
