کلید اتوماتیک

محصولات بابا ادیسون

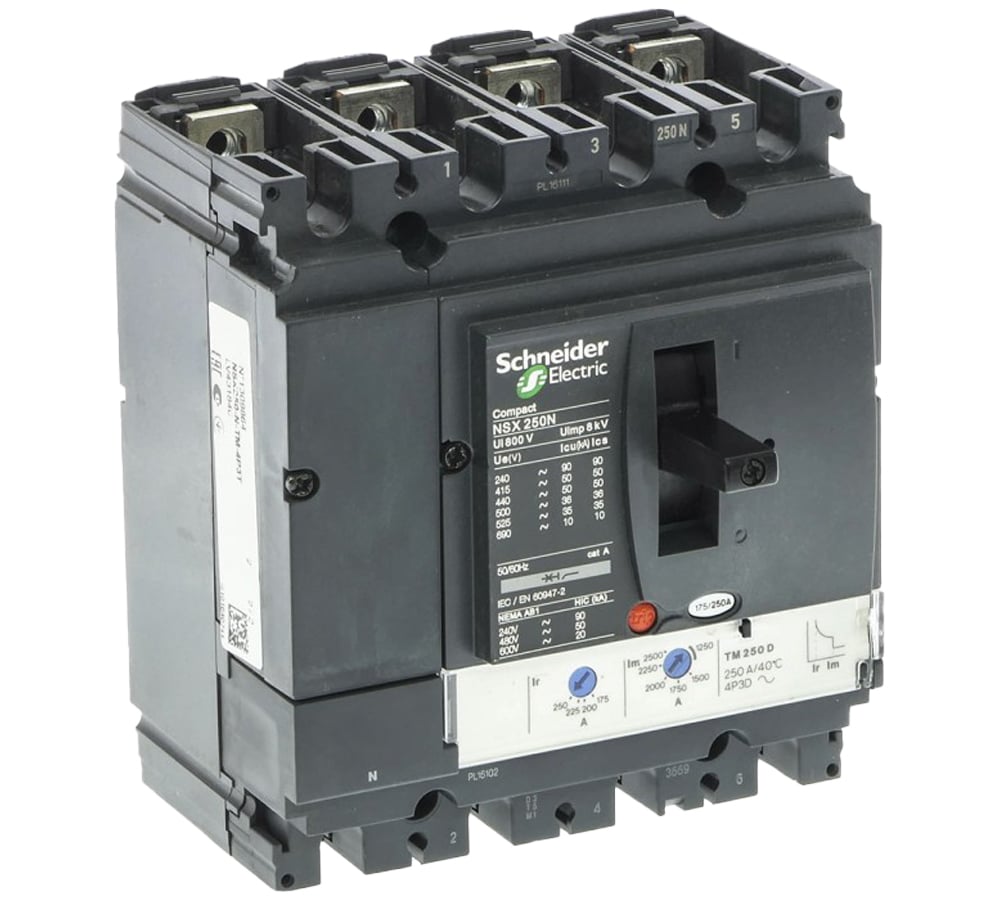

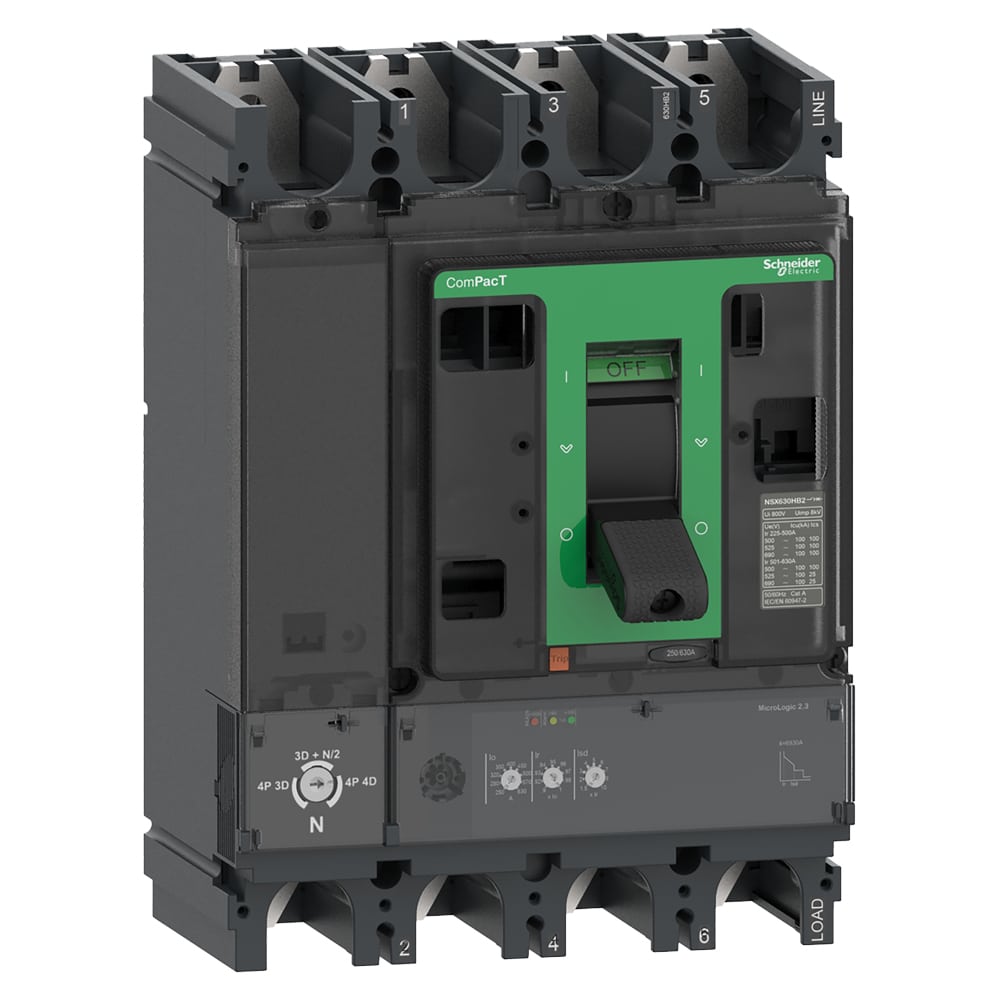

کلید‌ها یکی از معمول‌ترین وسایل حفاظتی در شبکه های برق می‌باشند و در میان آنها کلید‌های اتوماتیک به خاطر راحتی عملکردشان و همچنین توانایی بالا در فرمان‌پذیری بدلیل استفاده از رله در آنها از محبوبیت زیادی در سیستم‌های فشار‌ضعیف و فشار‌متوسط برخوردارند.این نوع از کلید‌ها را که در صنعت به اختصار به آنها MCCB می‌گویند،به طور معمول در ابتدای خط برق ورودی به تابلو‌های ساختمانی و پست‌های توزیع قرار می‌دهند تا از تاثیرات خطاهایی مانند اتصال کوتاه،اضافه بار و همچنین نشت جریان ناشی از اتصال به زمین بر روی مدارها و دستگاه‌های متصل به آن جلوگیری شود.

کلید های اتوماتیک از لحاظ پوشش‌دهی جریان تحت حفاظت خود دارای دو نوع ثابت و قابل‌تنظیم هستند که در مدل ثابت کلید قادر است تا یک جریان مشخصی را تحمل کند اما در نوع قابل تنظیم کلید دارای یک ولوم تنظیم جریان است که معمولا از 80 تا 100 درصد جریان نامی را پوشش می‌دهد.

کلید هوایی

نمایش 1–12 از 43 نتیجه

معرفی محصول

کلیدهای اتوماتیک مانند کلیدهای مینیاتوری در قسمت مصرف فیوز (بعد از فیوز) در تابلوها بسته می شوند . این کلیدها نیز قابلیت قطع و وصل مدار را برای چند بار دارند و برخلاف فیوزهایی که با مکانیزم ذوب عمل می‌نمایند ، یک بار مصرف نیستند .

در مقایسه با کلیدهای مینیاتوری ، این کلیدها دارای قدرت قطع بالاتری بوده (25 تا 100 کیلوآمپر) و جریان اسمی آن ها نیز بالاتر از جریان اسمی کلیدهای مینیاتوری است که معمولا از 25 آمپر تا 1600 آمپر می‌باشد .

از کلیدهای خودکار می‌توان به عنوان وسیله ی حفاظتی در موارد زیر استفاده کرد:

الف) حفاظت مدارها و دستگاه‌ها: در برابر جریانهای اتصال کوتاه و اضافه بار

ب) تامین ایمنی: در صورت اتصال کوتاه بین یک هادی فاز با بدنه هادی (فلزی) و یا هادی حفاظتی (PE) و یا هادی حفاظتی – خنثی (PEN)

در این نوع کلیدها ، حفاظت اضافه بار برای کلیدهایی صدق می کند که دارای رله قابل تنظیم اضافه بار باشند .

تا به اینجای کار می‌بینیم که هم در کاربرد و هم در گستره جریان‌های کلیدهای اتوماتیک و مینیاتوری تفاوت‌هایی وجود دارد .

گاهی از این کلیدها به همراه کنتاکتورهای دارای رله حرارتی که بعنوان وسیله حفاظتی در برابر اضافه جریان به کار رفته اند ، استفاده می شود که بتوانند حفاظت در برابر اتصال کوتاه را انجام دهند که در این صورت در ورودی کنتاکتورهای مذکور نصب می شوند .

کلیدهای اتوماتیک نیز قابلیت استفاده به عنوان کلید جداکننده را دارند که در این صورت در ورودی فیوزها و سایر کلیدهای خودکار نصب شوند .در این صورت امکان کنترل ، تعمیر و سرویس مدار و یا دستگاه و تجهیزات برقی در حالت بی باری وجود خواهد داشت.

کلیدهای اتوماتیک بر خلاف کلیدهای مینیاتوری دارای قابلیت تنظیم جریان بوده و می‌توان آنها را در جریان مورد نظر تنظیم نمود تا در صورت عبور جریان (اتصال کوتاه یا اضافه بار) از یک حد معینی مدار را قطع کند که این مقدار توسط یک عقربه تنظیم و یا بصورت الکترونیکی قابل تنظیم است .

از دیگر مزایای این کلیدها این است که برخی از این کلیدها دارای مکانیزم موتوری بوده و قابلیت کنترل از راه دور را دارند . همچنین کلیدهای خودکار قابلیت نمایش خطا را دارند . به این معنی که در صورت بروز خطا در مدار ، کلید اتوماتیک بر خلاف کلید مینیاتوری بجای اینکه به حالت قطع برود ، در حالت خطا قرار گرفته و از طریق سیگنال‌ها و نمایشگرهای خود خطای رخ داده را نشان می دهد . همچنین این کلیدها بلافاصله پس از رخ دادن خطا قابل وصل و بهره برداری  می باشند .

این کلیدها نیز دارای انواع سه پل و چهارپل می باشند که آنها معمولا با مکانیزم موتوری برای استفاده در تابلوهای برق اضطراری در شبکه توزیع به کار می‌روند .

کلیدهای خودکار نیز در استانداردهای مختلف جهانی تولید و عرضه می‌شوند از جمله:

ردیف استانداردهای IEC157 یا VDE0660

انواع کلیدهای اتوماتیک:

از انواع کلیدهای اتوماتیک می توان به کلید اتوماتیک کمپکت که به کلید اتوماتیک فشار ضعیف معروف است و همچنین کلید اتوماتیک هوایی که در جریانهای بالا معمولا در رنج 630 تا 3600 آمپر تولید و عرضه می شود ، اشاره کرد.
