این تجهیز دستگاهی است که می‌تواند به طور همزمان چندین کمیت الکتریکی در شبکه متصل به خود را اندازه‌گیری کند و نمایش دهد.دستگاه‌های ولت آمپرمتر مجموع معمولا بر روی شبکه‌های سه‌فاز کاربرد دارند و به همین دلیل در قسمت ورودی جای سه ترمینال ، به ازای سه‌فاز (R،S،T یا L3،L2،L1) به همراه نول (N) بر روی آنها تعبیه می‌شود و سمت دیگر دستگاه ، محل اتصال ترانس جریان‌هاست  که باعث اندازه‌گیری دقیق‌تر اطلاعات شبکه می‌شوند.
این دستگاه‌ها که به آنها سوپر آمپر ولت‌ متر هم گفته می‌شود ، مجموعه‌ای از چند دستگاه اندازه‌گیری هستند که همگی در یک قالب جای داده شده اند.
اندازه‌گیری پارامتر های ولتاژ فازی (R،S،T) ، ولتاژ خطی (ST،RT،RS) ، میزان جریان در لحظه برای هر فاز از شبکه به همراه ثبت مقدار ماکزیمم و مینیمم آن در حافظه دستگاه ، اندازه‌گیری فرکانس حاکم بر شبکه و همینطور تنظیم مقدار CT دستگاه برحسب نوع ترانس جریان‌های متصل به آن از جمله اصلی‌ترین مشخصه هایی هستند که سوپر آمپر ولت متر‌ها قادر به محاسبه و نمایش دادن آنها می‌باشند؛هرچند که احتمال دارد شرکت های سازنده امکانات متفاوت از هم را بر  روی تجهیزاتشان قرار دهند.

کلید هوایی

نمایش دادن همه 4 نتیجه

مولتی متر 144 برند شیوا امواج کد 22E1

۱,۰۳۵,۰۰۰تومان
۱,۰۳۵,۰۰۰تومان

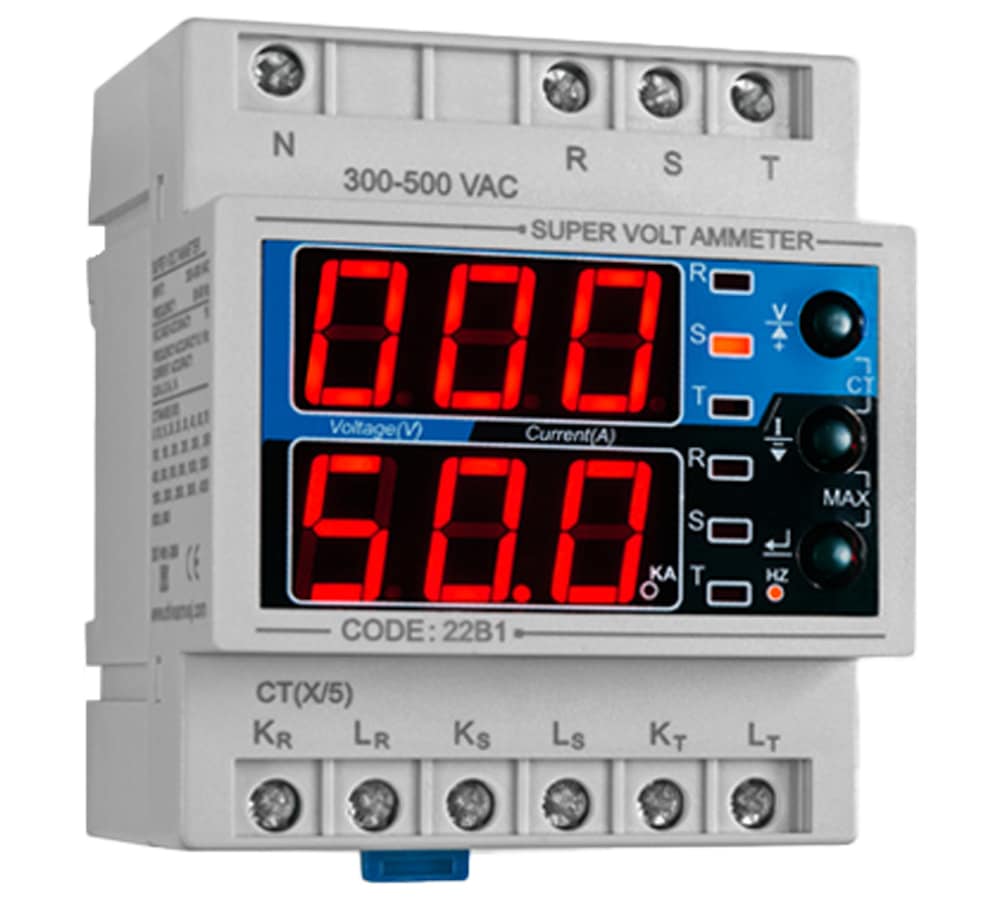

مولتی متر 71*71 تابلویی شیوا امواج کد 22B1

۴۷۵,۰۰۰تومان
۴۷۵,۰۰۰تومان

معرفی محصول

مولتی‌مترها وسیله‌ای هستند که برای اندازه‌گیری چند کمیت الکتریکی به کار گرفته می‌شوند . این دستگاه‌ها در واقع مجموعه‌ای از چند وسیله اندازه‌گیری الکتریکی هستند که در یک قاب جمع‌آوری شده‌اند و با داشتن قابلیت اندازه‌گیری چند کمیت الکتریکی امکان کنترل همه آن‌ها با یک دستگاه را فراهم می‌کنند . اصلی‌ترین مزیت استفاده از این نوع وسیله اندازه‌گیری ، صرفه‌جویی در هزینه و زمان است که نیاز به استفاده از چندین وسیله اندازه‌گیری را برطرف کرده و باز و بسته کردن چند وسیله عملا حذف می‌گردد .

مولتی‌مترها با نام آوومتر نیز شناخته می‌شوند که مخففی از آمپرمتر و ولت‌متر است . اما در واقع امروزه امکانات بیشتری به این دستگاه‌ها اضافه شده‌اند . از جمله اندازه گیری مقاومت‌ها ، ظرفیت خازنی ، فرکانس ، تست دیود و موارد دیگر . مولتی‌مترها دارای انواع مختلفی از نظر کاربرد و ساختار هستند . هر یک از انواع مولتی‌مترها با توجه به نیاز و پاسخگویی به نیازها به کار گرفته می‌شوند . مولتی‌مترهای دستی ، رله‌ای یا تابلویی و مولتی‌مترهای انبری از این جمله هستند . یکی از مهم‌ترین و کارآمدترین نوع مولتی‌مترها نوع تابلویی آن‌ها است که جهت اندازه‌گیری و مانیتورینگ کمیت‌های الکتریکی در تابلوهای برق به کار می‌روند .

از آنجایی که اندازه‌گیری کمیت‌های الکتریکی در تابلوهای برق همواره مورد نیاز بوده و بزرگ‌ترین کمک را در کنترل مدار می‌کند ، استفاده از چنین دستگاه‌های نصب ثابت که بتواند چند کمیت را به طور همزمان اندازه‌گیری کرده و نمایش دهد لازم می‌باشد . این امر با نمایش لحظه‌ای مقادیر اندازه‌گیری شده سبب بالا رفتن کیفیت کنترل در مدارات الکتریکی می‌شود . رله مولتی‌مترها اصولا با نام مولتی‌متر تابلویی یا سوپر ولت آمپرمتر شناخته می‌شوند . این دستگاه‌ها کمیت‌های ولتاژ و جریان را با پارامترهای مختلف مانند ولتاژ ماکزیمم و مینیمم خطی و فازی و جریان ماکزیمم برای هر فاز اندازه گرفته و نمایش می‌دهد . همچنین کمیت‌هایی نظیر فرکانس شبکه نیز به وسیله این دستگاه‌ها قابل اندازه‌گیری هستند .

1- سوپر ولت آمپرمترها برای اندازه گیری جریان برای هر فاز نیاز به اتصال به ترانس‌های جریان دارند تا اندازه گیری جریان و فرکانس در شبکه به صورت دقیق و اصولی انجام گیرد . این دستگاه‌ها قابلیت تنظیم ترانس جریان (CT) را دارند که با وارد کردن نسبت تبدیل ترانس و ثبت آن انجام می‌گیرد . با وارد کردن نسبت تبدیل ترانس و تنظیم آن ، مقدار جریان واقعی اندازه‌گیری شده در نمایشگر دستگاه قابل مشاهده خواهد بود .

2- این دستگاه‌ها دارای ترمینال‌هایی برای اتصال ترانس‌های جریان ، اتصال فازها و اتصال نول شبکه هستند . ترمینال‌های ورودی رله مولتی‌مترها معمولا به صورت سوکتی می‌باشند تا عمل اتصال و باز کردن سیم‌ها به راحتی انجام پذیر باشد . علاوه بر این لازم به ذکر است که یک پایه ترانس‌های جریان همواره باید به زمین وصل باشد .

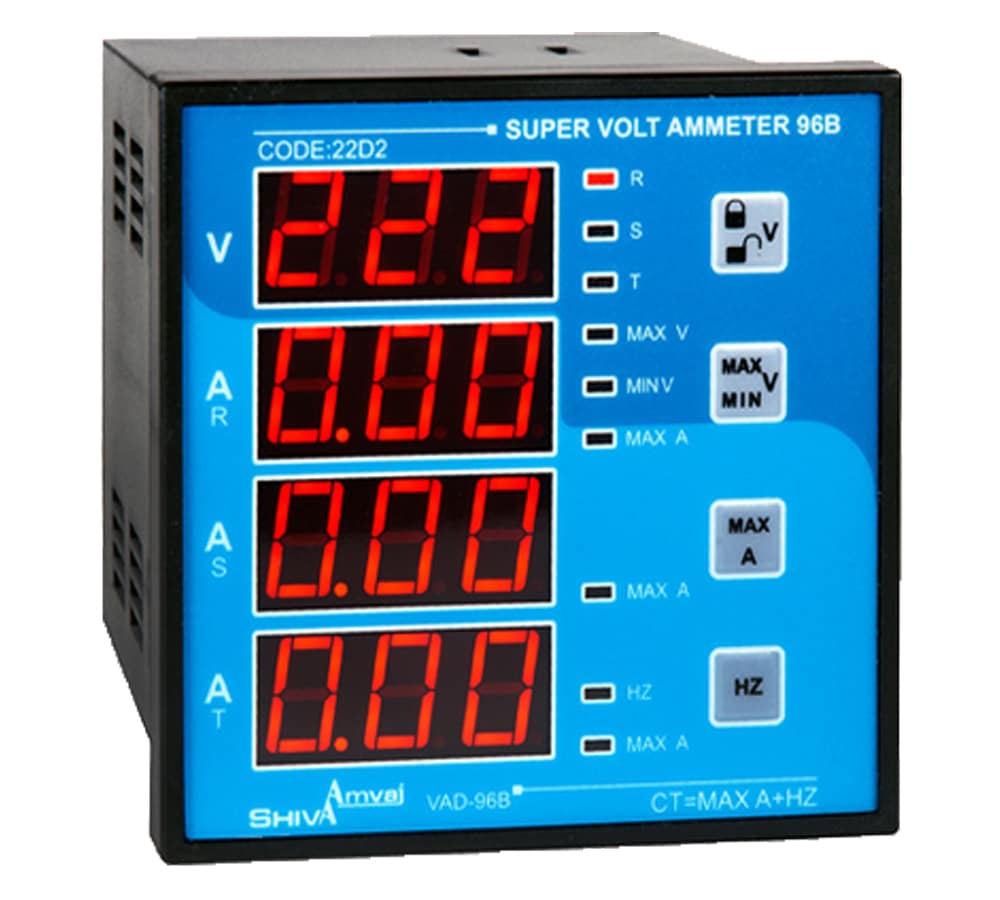

3- دستگاه‌های سوپر ولت آمپرمتر معمولا دارای یک نمایشگر برای نمایش انواع ولتاژها اعم از ولتاژ فازی و خطی در حد ماکزیمم و مینیمم و سه نمایشگر برای نمایش جریان هر یک از فازها هستند . علاوه بر موارد گفته شده دارای نمایشگرهایی برای مشخص کردن برقراری سیگنال‌های ورودی و همچنین مشخص کردن اینکه مقدار نشان داده شده مربوط به کدام پارامتر است می‌باشند . در واقع هر پارامتر را با روشن شدن نشانگرهای مربوط به ان نمایش می‌دهند .

این دستگاه‌ها قابلیت نمایش و ثبت خطاهای جریان یا عبور جریان بیش از حد از ترانس‌های جریان را نیز دارند .

1- دکمه‌هایی جهت تنظیم و قفل بر روی هر یک از ولتاژها و انتخاب پارامتر مورد نظر بر روی این دستگاه‌ها تعبیه می‌شود . قفل ولتاژ باعث می‌شود که ولتاژ اندازه‌گیری شده تنها برای یک پارامتر نمایش داده شود . برای مثال وقتی ولتاژ بر روی ولتاژ ماکزیمم قفل شود ، نمایشگر تنها ولتاژ ماکزیمم را نمایش خواهد داد و در صورت باز کردن قفل ، تمامی ولتاژها به صورت چرخشی و برای زمان معینی نمایش داده می‌شوند .

2- ذخیره اطلاعات و اندازه‌گیری‌های ثبت شده در حافظه این دستگاه‌ها نیز از دیگر امکانات آن‌هاست که دسترسی به اطلاعات و تنظیم مجدد بر روی آن‌ها پس از قطع و وصل برق شبکه را به راحتی فراهم می‌کند .

امکانات هر کدام از این دستگاه‌ها به طراحی شرکت‌های سازنده آن بستگی دارد و ممکن است هر برند از این دستگاه‌ها دارای امکانات کمتر یا بیشتری نیز باشد . دستگاه‌های اندازه گیری تابلویی به جز مولتی‌متر می‌توانند به صورت جداگانه مانند ولت‌متر و آمپرمتر و … نیز باشند که استفاده از مولتی‌مترها به صرفه‌تر و کارآمدتر خواهد بود .
