محفظه‌هایی که تاسیسات و تجهیزات مربوط به یک سیستم اعم از مکانیکی، الکتریکی و … را در بر می‌گیرند ، معمولا نیازمند ایجاد فضایی برای کنترل و نظارت بر تجهیزات داخل آن هستند .
دریچه‌های دید تابلو ، نوعی پنجره یا دریچه‌ای هستند که بر روی درهای تابلوهای برق نصب می‌شوند تا بدون باز کردن درب تابلو بتوان به راحتی تجهیزات درون تابلو را مشاهده کرده و بر وضعیت مدار و شبکه و مقادیر نمایش داده شده و حالت‌های فیوزها و سایر مقادیر اندازه‌گیری شده نظارت کرد .
به عنوان یک مثال ، برای نظارت بر مقدار نمایش داده شده در یک آمپرمتر نصب شده در تابلو ، وجود این دریچه‌ بسیار موثر و دارای ارزش و اهمیت است که برای چک کردن شدت جریان در مدار ، لازم نباشد مدام درب تابلو را باز و بسته کرد .
این نظارت برای کنترل بهتر یک سیستم الکتریکی لازم است و وجود آن علاوه بر راحتی در نظارت ، موجب کاهش هزینه‌های ناشی از باز و بسته شدن مکرر درب تابلو همچنین ورود ذرات ریز و آلاینده‌های خطرناک به درون محفظه تابلو می‌گردد .

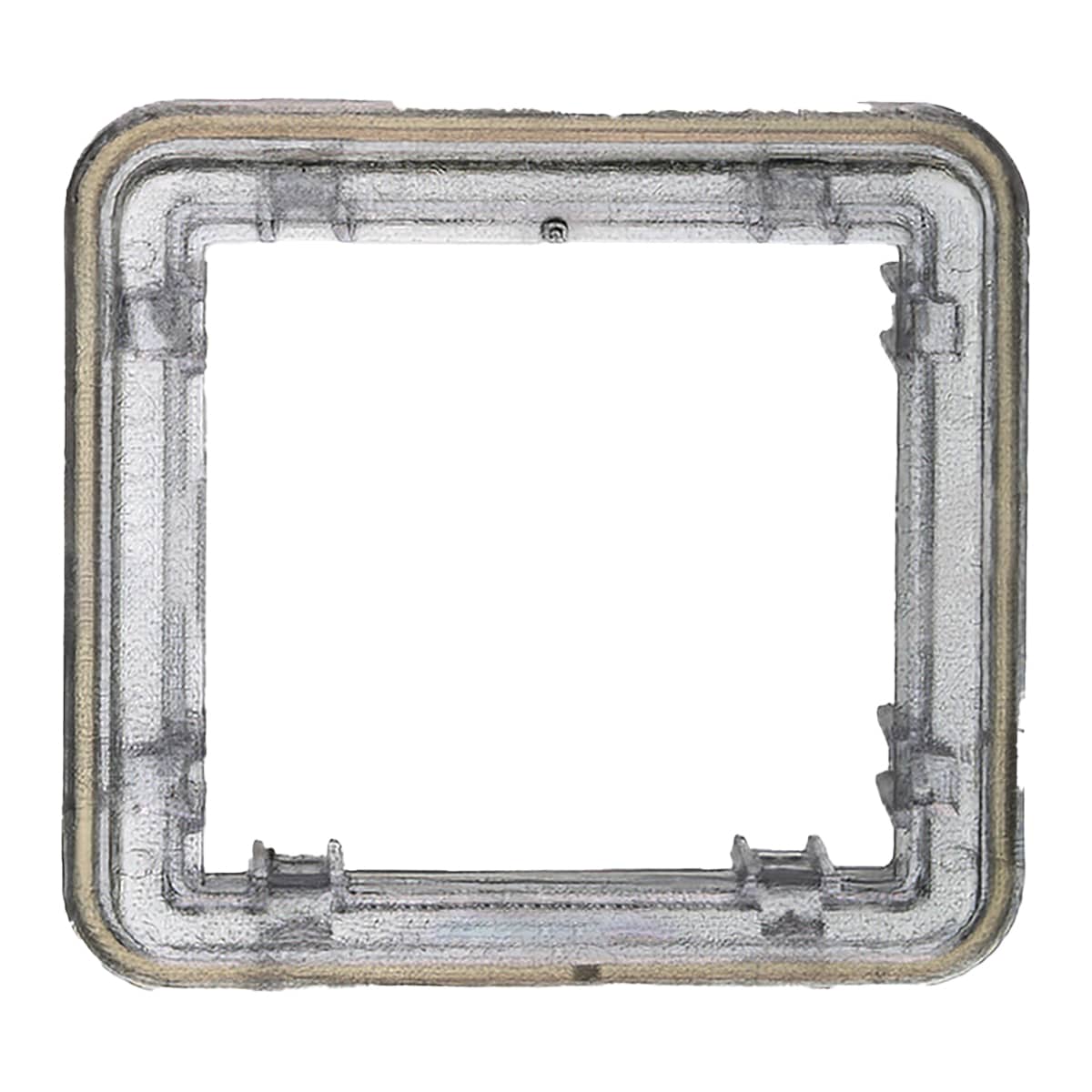

دریچه‌های دید تابلو ، دارای دیواره‌های پلاستیکی از جنس پلی کربنات و طلق‌ها یا شیشه‌های شفاف برای بازدید راحت تجهیزات درون تابلو هستند و توسط یک نوار لاستیکی موسوم به نوار دور درب ، پوشانده شده اند تا از ورود ذرات ریز مانند گرد و غبار و انواع مایعات و گازها به درون محفظه تابلو جلوگیری شود .
این وسیله‌ها با توجه به ابعاد تابلو و تعداد المان‌های مورد بازرسی و نظارت ، در ابعاد و اندازه‌های مختلف تولید شده و مورد استفاده قرار می‌گیرند .

کلید هوایی

دسته‌بندی محصول

نمایش یک نتیجه

معرفی محصول

در صنایع مختلف تاسیسات اجرا شده معمولا درون محفظه‌هایی قرار می‌گیرند تا تجهیزات موجود در آن تاسیسات از محیط پیرامون جداسازی شوند . در واقع این جداسازی محیط داخلی تاسیسات از محیط بیرونی ، برای جلوگیری از دسترسی اشخاص فاقد صلاحیت و همچنین جلوگیری از قرار گرفتن تجهیزات در معرض خطرات احتمالی از جانب عوامل بیرونی انجام می‌شود . تاسیسات برقی ، مکانیکی ، مخابراتی ، آتش نشانی و بسیاری از تاسیسات پرکاربرد دیگر برای قرار دادن مرکز کنترل یا مغز و قلب سیستم خود نیازمند چنین حفاظت‌هایی نظیر جعبه‌ها یا باکس‌ها هستند . برای مثال کلکتورهای گاز و آب در تاسیسات مکانیکی منازل یا ساختمان‌های بزرگ یکی از مواردی هستند که از جعبه‌های محافظ استفاده می‌کنند و تجهیزات کنترل لوله کشی‌ها درون این محفظه محافظت می‌شوند . در تاسیسات الکتریکی نیز می‌توان تابلوهای برق را عنوان کرد که تجهیزات مدار الکتریکی اجرا شده درون آن‌ها قرار می‌گیرند . و سیستم‌ها و تاسیسات مربوطه همگی دارای چنین حفاظت‌هایی هستند .

این جعبه ها و محفظه‌ها برای دسترسی جهت انجام تعمیرات ، کنترل ، تنظیمات و سایر موارد ، دارای درهایی هستند که علاوه بر ایجاد دسترسی ، دارای درزبندی‌ها و استحکاماتی هستند که برای جلوگیری از نفوذ ذرات ریز و ورود ضربه به تابلوها مناسب می‌باشند . اما برخی اوقات برای بازدید و انجام کنترل‌های چشمی ، باز و بسته کردن متناوب درهای تابلوها علاوه بر ایجاد زحمت برای اوپراتور ، به مرور زمان ذرات ریز را به داخل تابلو هدایت کرده و آسیب‌هایی به تجهیزات داخلی تابلو وارد می‌کند . همچنین ایمنی کار نیز به مقدار قابل توجهی پایین می‌آید . از این رو برای انجام بازدیدها و کنترل‌های چشمی و نظارت در تاسیسات برقی یا مکانیکی و … بر روی درب تابلوها ، دریچه‌هایی تعبیه می‌کنند . این دریچه‌ها که دریچه دید یا دریچه بازدید تابلو نام دارند امکان بازدید از درون تابلو یا محفظه را بدون باز کردن درب آن به آسانی و به صورت کاملا ایمن و حفاظت شده فراهم می‌کنند .

به عنوان مثال برای کنترل درجه فشار کمپرسور یا کنترل آلارم‌های یک دستگاه نشانگر درون تابلو ، بدون اینکه لزومی به باز کردن در تابلو باشد ، به راحتی می‌توان بازدیدهای مورد نظر را انجام داد و تنها برای تعمیر ، تنظیم ، قطع و وصل ، نظافت درون تابلو و … نیاز به باز کردن در تابلو می‌باشد . این دریچه‌ها با درهای عایق و دوجداره ساخته می‌شوند و معمولا دارای بدنه پلاستیکی از جنس پلی کربنات مقاوم در برابر ضربات و طلق یا شیشه شفاف برای ایجاد دید مناسب از اجزای داخل تابلو هستند و در چندین شکل قابل تولید و عرضه هستند .

با توجه به ابعاد تابلو و محفظه آن و همچنین تجهیزات و پارامترهای مورد بازرسی ، این دریچه‌ها نیز در ابعاد مختلفی طراحی و ساخته می‌شوند . اندازه این دریچه‌ها باید طوری انتخاب شوند که پس از نصب بر روی در تابلو ، دید کافی و مناسبی را برای بازدید کننده فراهم نماید . برای نصب این دریچه‌ها معمولا از نوارهای لاستیکی استفاده می‌کنند که برای درزبندی اطراف دریچه و جلوگیری از ورود ذرات ریز مانند گرد و غبار و آب در نظر گرفته می‌شود . درجه‌های حفاظت مختلفی برای این دریچه‌ها تعریف می‌شود که بنا بر نیاز می‌تواند در درجه‌های IP54  تا IP66  و بالاتر هم باشد .

مدل‌های مختلف این دریچه‌ها وجود دارد که قابل نصب به صورت روکار و توکار هستند .

برخی از مدل این دریچه‌ها نیز دارای طلق یا شیشه باز شو یا روکش باز شو هستند که برای بازدید راحت تر و دقیق‌تر‌ پیش بینی می‌شوند . به طور کلی دریچه‌های دید تابلو امکان بازرسی ایمن را برای مشاهده و نظارت بر تجهیزات و اجزای نصب شده در داخل یک محفظه تاسیسات الکتریکی یا هر تاسیسات دیگری را بدون باز کردن درب محفظه فراهم می‌کنند . نظارت ایمن و حفاظت شده اصلی‌ترین هدف طراحی این دریچه‌ها می‌باشد .
