سطح سنج یا Level Meter وسیلهای است که برای اندازه گیری سطح مایعات و سایر مواد در مخازن مختلف استفاده میشود . کنترل سطح مایعات از مواردی است که برای کاهش هزینههای خرابی ناشی از عملکرد خشک پمپها و همچنین سرریز شدن یا خالی شدن مخازن لازم و ضروری است . علاوه بر این ، در مخازنی که انبوهی از مواد جامد که به صورت پودر و نیمه جامد در یک مخزن انباشته میشود برای اطلاع از سطح مخزن بدون نیاز به بازدید از نزدیک و صرفه جویی در وقت استفاده از سطح سنج دارای اهمیت است .
در سیستمهای اتوماسیون صنایع مختلف برای کنترل سطح مایعات و جامدات انجام اعمال کنترلی مختلف در مدار ، که با سطح مواد درون مخازن ارتباط مستقیم دارند ، سطح سنجها نقش اصلی در تشخیص میزان پر بودن مخازن را دارند و کمک بزرگی برای کنترل یک پروسه صنعتی میکنند . از این وسیلهها در صنایع مختلف مانند صنایع غذایی ، صنایع دارویی ، پتروشیمیها ، آب و فاضلاب ، نفت و گاز و بسیاری از صنایع دارای مخازن مختلف برای اندازه گیری سطح مواد درون مخازن استفاده میشود .
این وسیلهها قابلیت نمایش سطح هر نوع مواد را دارند و میتوانند از طریق مبدلهای مختلف سطح اندازهگیری شده را به مقدار قابل درک برای نمایشگرها تبدیل کنند . سطح سنجها از روشها و مکانیزمهای مختلفی برای سنجش سطح مواد موجود در مخزنها استفاده میکنند که با توجه به جنس و حالت مواد با یکدیگر تفاوت دارند.
برای مثال سطح سنج مایعات با سطح سنج مواد و مصالح ساختمانی مانند پودر آهک و سیمان و … از نظر نحوه اندازه گیری سطح تفاوت دارند .
انواع سطح سنج ها عبارتند از:
سطح سنج آلتراسونیک ، خازنی ، گاما ، رادار ، فشار تفاضلی ، هیدرواستاتیک ، القایی ، فلوتری یا شناور ، ارتعاشی ، پرهای و مغناطیسی .
محصولی با این مشخصات یافت نشد
معرفی محصول
برای کنترل سطح مایعات یا سیالات درون مخازن نیاز به وسایلی هست که بصورت لحظهای یا دورهای بتوان با استفاده از آنها سطح و ارتفاع مایعات درون مخازن را تعیین و اندازهگیری کرد . برای این منظور از وسایلی به نام سطح سنج استفاده میشود که با توجه به نیاز و کاربرد ، از انواع مختلف آن در مخازن گوناگون و محلهای مختلف به کار گرفته میشوند .
اهمیت کنترل سطح مایعات یا سیالات زمانی مشخص میشود که با چالشهایی از قبیل سرریز شدن مایعات درون مخازن یا خالی شدن آنها روبرو میشویم . از طرفی این تغییرات سطح باید از طریقی کنترل و تنظیم شود که کمترین هزینه و بهترین بازدهی را در سریعترین زمان ممکن داشته باشد چرا که هر یک از چالشهای اشاره شده میتواند موجب خسارات متعددی در خطوط تولید و یا تاسیسات مربوطه شود .
سطح سنجها که به Levelmeter نیز معروف هستند در صنایع مختلفی از قبیل صنایع غذایی ، صنایع پتروشیمی ، نفت و گاز ، آب و فاضلاب ، صنایع دارویی و تمامی صنایع دیگر که با مخازن و سیالات در ارتباط هستند مورد استفاده قرار میگیرند . سطح سنجها با توجه به نوع سیالات و فرایندی که در آن قرار میگیرند و سطح آنها را کنترل میکنند به انواع مختلفی از نظر ساختار و کاربرد تقسیم میشوند . این تقسیمبندی جهت جلوگیری از خرابیهای سطح سنجها و افزایش بهرهوری آنها و افزایش قابلیت اطمینان فرایندها و اطمینان از صحت عملکرد سیستم است .
انواع سطح سنجها عبارتند از :
سطح سنج آلتراسونیک ، خازنی ، گاما ، رادار ، فشار تفاضلی ، هیدرواستاتیک ، القایی ، فلوتری یا شناور ، ارتعاشی ، پرهای ، مغناطیسی .
سطح سنج آلتراسونیک : این سطح سنجها به سطح سنجهای مافوق صوتی معروفند . عملکرد این سطح سنجها به گونهای است که هیچ گونه تماسی با سیال درون مخزن نداشته و از طریق ارسال پالس صوتی و محاسبه مدت زمان بازگشت پالس و احتساب سرعت صوت ارتفاع و سطح را اندازه میگیرند . از آنجایی که این سطح سنجها در تماس مستقیم با سیالات قرار نمیگیرند در مقابل خوردگی و تنشهای مکانیکی مصون هستند .
سطح سنج خازنی : این سطح سنجها بر اساس تغییرات ضریب دی الکتریک سیالات عمل میکنند . این نوع سطح سنجها بیشتر در اندازهگیری سطح مایعات ، پودرها ، جامدات ریز و … کاربرد دارند .
سطح سنج گاما یا رادیومتری : این سطح سنجها نیز از دسته سطح سنجهای غیر تماسی هستند . عملکرد این سطح سنجها به این ترتیب است که از یک منبع تولید امواج گاما در یک سمت مخرن و یک ترنسمیتر که در سمت دیگر مخزن نصب میشود استفاده میشود . امواج تولید شده با عبور از درون سیال به ترنسمیتر میرسد . سیال در واقع مانعی بین تولیدکننده امواج و ترنسمیتر است که اگر مقدار سیال درون مخزن زیاد باشد ، امواج ضعیفتری به ترنسمیتر میرسد . این خاصیت بعنوان معیاری برای پر یا خالی بودن مخزن در نظر گرفته میشود . برای اندازهگیری سطح مایعات ، پودرها ، جامدات ریز ، مواد سوسپانس ، مخازن رادیواکتیو و … کاربرد دارند .

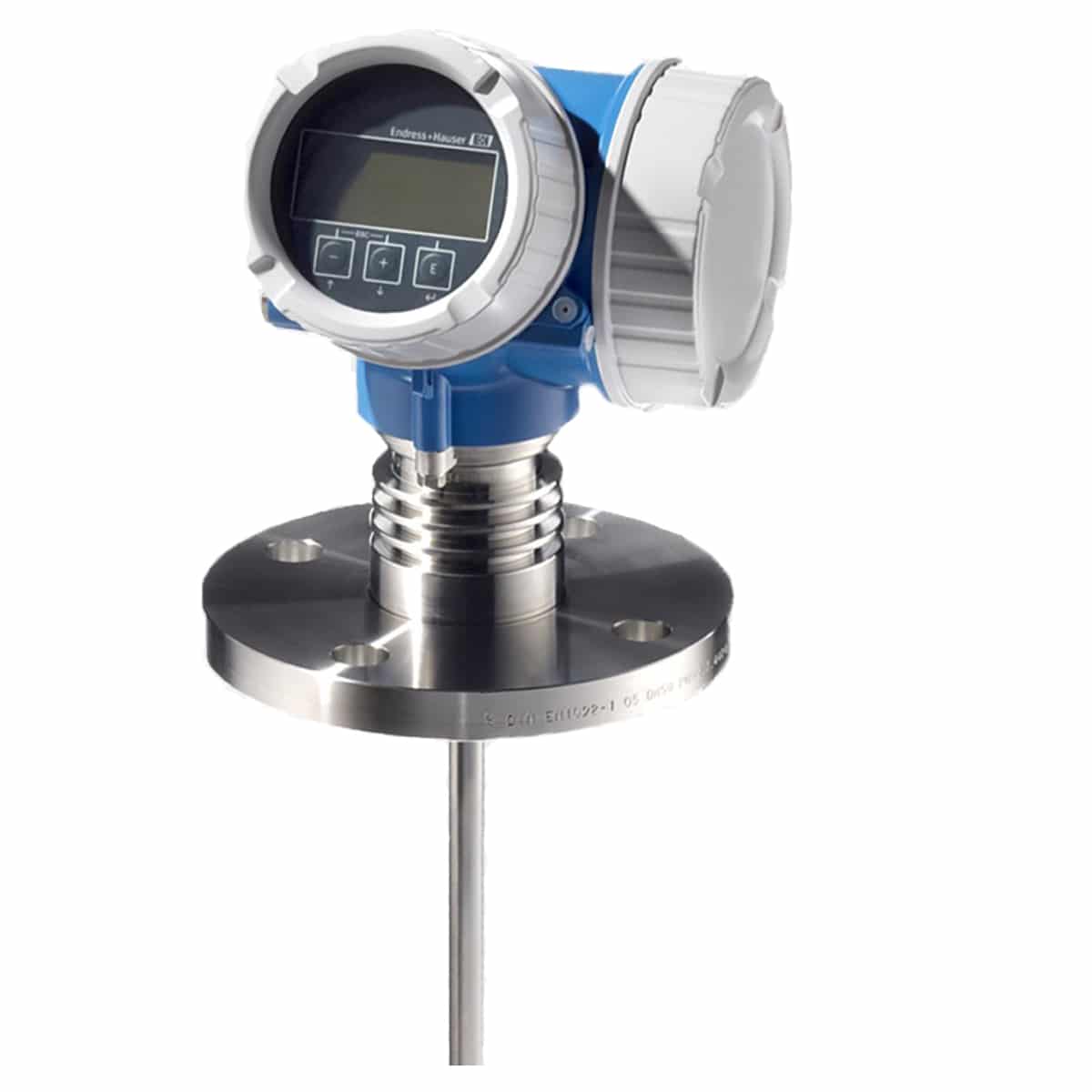

سطح سنج راداری : این سطح سنجها دارای آنتن برای تولید امواج رادیویی با فرکانس بالا بوده و در بالاترین نقطه مخزن قرار میگیرند . مدت زمان رفت و برگشت امواج معیار پر یا خالی بودن مخزن است . این سطح سنجها تحمل دماهای بالا را داشته و تا 450 درجه سانتی گراد عملکرد خوب و بدن نقصی دارند . این سطح سنجها دارای نوع هدایت شدهای نیز هستند که در تماس با سیال بوده و از طریق پراب اموج رادیویی را هدایت میکنند . برای تعیین سطح جدایش دو مایع با دی الکتریکهای متفاوت مورد استفاده قرار میگیرند . از سطح سنجهای راداری برای اندازهگیری سطح انواع مایعات ، نفت ، قراوردههای نفتی ، گازهای مایع ، جامداتی مانند آهک ، سیمان ، پودرهای فلزی ، غلات ، مواد معدنی و … استفاده میشود .
سطح سنج فشار تفاضلی : در این سطح سنجها اختلاف فشار موجود در دو نقطه محاسبه شده و با استفاده از رابطه فشار و ارتفاع ، سطح سیال مورد نظر را اندازه میگیرد. این روش محاسبه سطح در مخازن سربسته بسیار مناسب است .
سطح سنج هیدرواستاتیک : سطح سنج فشار استاتیک مایع ساکن را اندازه میگیرد .
سطح سنج القایی : این سطح سنجها تماسی بوده و مناسب مایعات هستند . برای موادی که دارای دی الکتریک بالایی هستند مورد استفاده قرار میگیرند .
سطح سنج فلوتری یا شناور : این سطح سنجها دارای شناور بوده که با تغییر سطح مایعات جابجا میشود . با جابجا شدن این شناور سطح مایع درون مخزن نیز اندازه گرفته میشود . برای کنترل سطح انواع مایعات ، کنتورها ، سطح روغن ، سوخت و … استفاده میشوند .
انواع دیگر سطح سنجها از قبیل ارتعاشی یا دیاپازونی ، پرهای و مغناطیسی وجود دارند که هر کدام با توجه به کاربرد و نوع سیال ، دارای مکانیزم عملکرد مخصوصی میباشند .
