رله آمپرمتر و ولت‌متر از تجهیزات اندازه گیری هستند که دارای حالت رله‌ای و فرمان پذیر بوده و جزو رله‌های کنترلی و نمایشی به شمار می‌آیند و در تابلوهای برق به عنوان یک وسیله ثابت اندازه‌گیری با هدف نظارت و کنترل لحظه‌ای در مدار استفاده می‌شوند . رله آمپرمترها نوعی آمپرمتر برای اندازه گیری شدت جریان الکتریکی مدار هستند و در مدارهای حساس که نیاز به نظارت لحظه‌ای به شدت جریان وجود دارد به کار می‌روند . رله آمپرمترها برای اندازه گیری شدت جریان مدار از دو روش مقدار موثر (True RMS) و معمولی بهره می‌برند . یعنی قادر به نمایش مقدار موثر جریان AC نیز هستند .

رله آمپرمترها معمولا دارای امکاناتی از قبیل قابلیت تنظیم در حداقل و حداکثر جریان ، ثبت و ذخیره اطلاعات ، اتصال به انواع موتورها و امکان استارت آن‌ها ، نمایشگرها و نشان‌گرهای مختلف برای انواع خطاها و وضعیت‌ها ، تنظیم زمان قطع و وصل می‌باشند . نکته قابل توجه در استفاده از رله آمپرمترها این است که برای اندازه گیری جریان‌های بالا باید از ترانس‌های جریان در کنار آن‌ها استفاده شود . چرا که ممکن است آمپرمتر توانایی اندازه گیری و تحمل جریان‌های بالا را نداشته باشد . در این صورت از ترانس‌های جریان برای کاهش جریان واقعی تحت نسبت تبدیل خاصی استفاده می‌شود . بنابراین رله آمپر متر نیز باید متناسب با نسبت تبدیل ترانس تنظیم شود .

رله ولت متر نیز مانند آمپرمتر برای نظارت در مدار به کار گرفته می‌شود . از رله ولت متر ها برای اندازه گیری انواع ولتاژ اعم از ولتاژ خطی و فازی استفاده می‌شود که برای حفاظت در مقابل ولتاژهای بیشتر یا کمتر از حد مجاز نیز مناسب هستند .
این وسیله نیز برای قطع و وصل موتورها به کار می‌رود و دارای قابلیت استارت موتور یا قطع آن در شرایط مختلف مانند خطاهای ولتاژ یا شرایط عادی می‌باشد .
نمایشگرها و نشان‌گرهای مختلف و کلیدهای تنظیم متعدد بر روی رله ولت متر ها وجود دارد که هر کدام برای نمایش یا تنظیم پارامترهای مختلف ولتاژی استفاده می‌شوند .

کلید هوایی

نمایش دادن همه 8 نتیجه

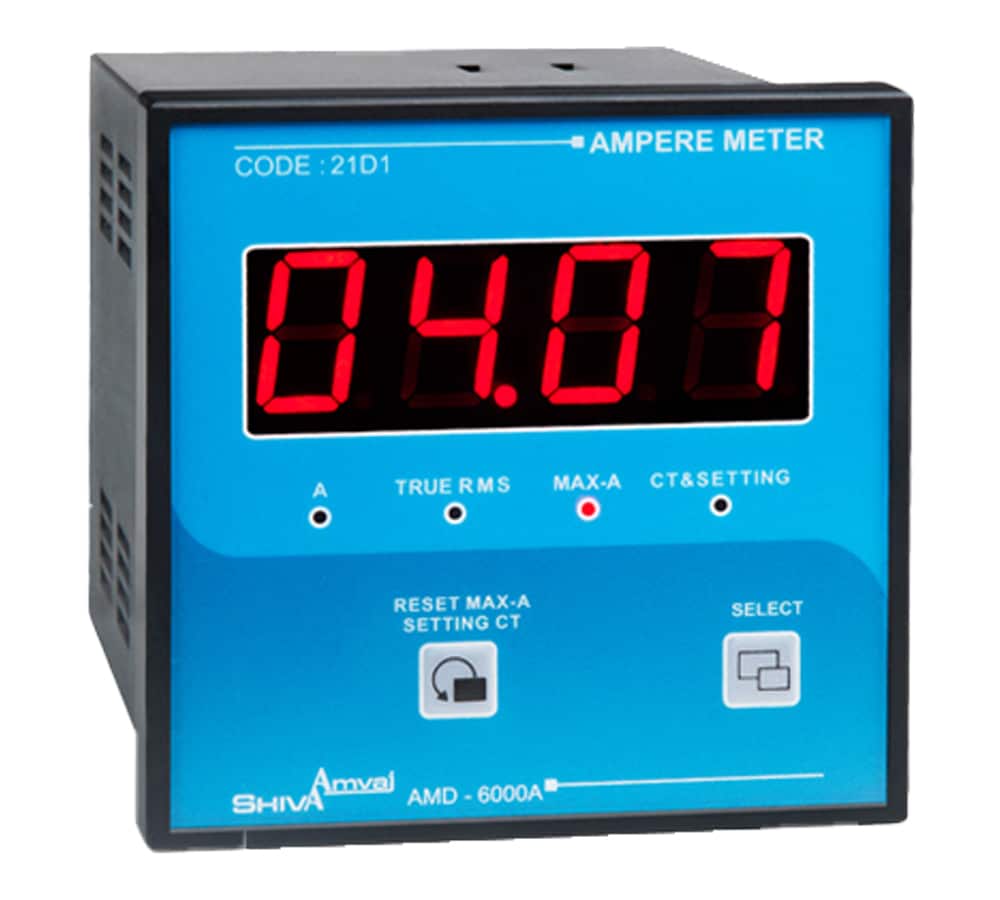

آمپر متر 96*96 تابلویی برند شیوا امواج کد 21D1

۳۷۳,۰۰۰تومان
۳۷۳,۰۰۰تومان

آمپرمتر 48*96 تابلویی برند شیوا امواج کد 21U1

۴۱۵,۰۰۰تومان
۴۱۵,۰۰۰تومان

رله کنترل آمپر سه رله ای شیوا امواج کد 20D2

۶۶۸,۰۰۰تومان
۶۶۸,۰۰۰تومان

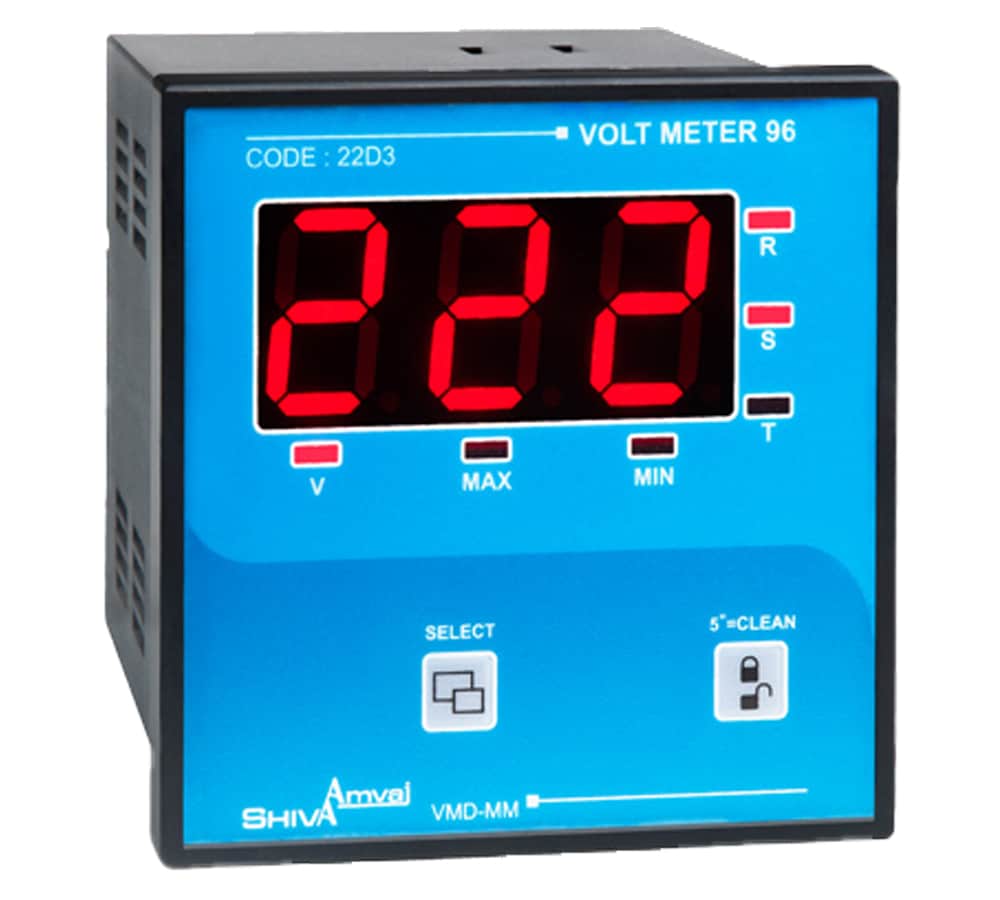

ولت متر 96*96 تابلویی شیوا امواج کد 22D3

۳۷۳,۰۰۰تومان
۳۷۳,۰۰۰تومان

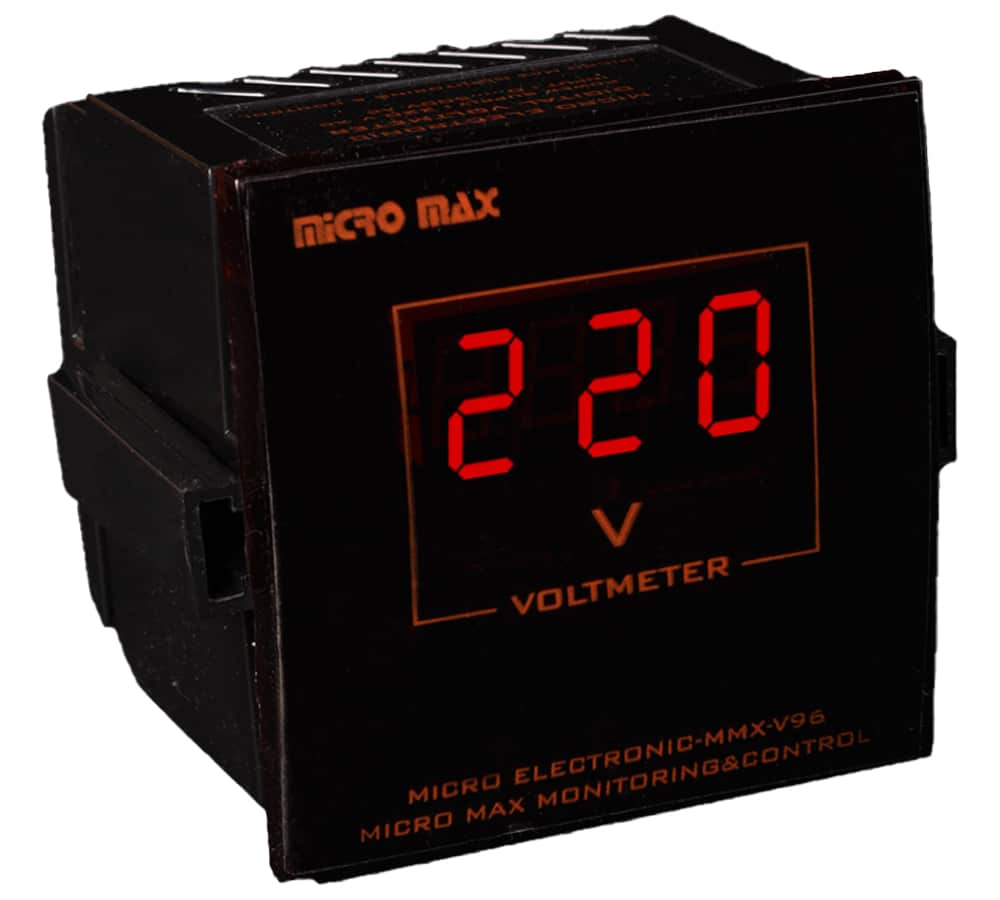

ولت‌متر 96*96 تابلویی برند میکرو کد MMX-V96

۳۶۹,۰۰۰تومان
۳۶۹,۰۰۰تومان

معرفی محصول

وسایل اندازه‌گیری کمیت‌های الکتریکی دارای انواع و کاربردهای گوناگونی هستند . این وسایل به دسته‌های گسترده‌ای تقسیم می‌شوند . اندازه‌گیری ولتاژ ، جریان ، توان ، فرکانس و سایر کمیت‌های الکتریکی به قدری مهم هستند که برای هر کدام از آن‌ها وسایل اندازه‌گیری با انواع گوناگون طراحی و ساخته می‌شود . شدت جریان الکتریکی یکی از پارامترها و کمیت‌هایی است که از اهمیت ویژه‌ای در انتقال انرژی الکتریکی برخوردار بوده و اندازه‌گیری لحظه‌ای یا دوره‌ای آن همواره از نیازهای اساسی در صنعت برق برای کنترل مدارها و صحت عملکرد دستگاه‌ها می‌باشد . آمپرمترها وسیله‌ای برای اندازه‌گیری شدت جریان الکتریکی هستند که در انواع مختلفی اعم از پرتابل (رومیزی و دستی) و تابلویی یا رله‌ای تولید می‌شوند .

نوع رله‌ای آمپرمترها که به رله آمپرمتر نیز معروفند دارای ساختاری متفاوت هستند . این نوع آمپرمترها با وجود اینکه یک وسیله اندازه‌گیری هستند نوعی رله کنترلی و نمایشی نیز محسوب می‌شوند . این نوع آمپرمترها به صورت نصب ثابت در تابلوها استفاده می‌شوند و وظیفه اصلی آن‌ها اندازه‌گیری لحظه‌ای جریان الکتریکی در مدار و نمایش آن‌هاست . این آمپرمترهای قابلیت اندازه‌گیری جریان به صورت معمولی و True RMS را دارند . این نوع رله‌ها دارای قابلیت اندازه‌گیری جریان حداکثر و ثبت آن هستند .

اندازه گیری جریان در این وسیله به گونه‌ای است که باید در کنار ترانس‌های جریان برای اندازه‌گیری دقیق جریان استفاده شود . از جمله ویژگی‌های این نوع آمپرمترها اندازه‌گیری و نمایش جریان و حفاظت در برابر حداقل ، حداکثر و عدم تقارن جریان‌هاست . خروجی رله این آمپرمترها قابلیت اتصال به انواع خروجی‌ها و موتورها را داشته قابلیت تنظیم برای استارت موتورها را دارند . تنظیم زمان استارت موتورها از جمله این تنظیمات هستند . وقوع خطاهای مختلف از طریق آلارم‌هایی در این آمپرمترها اعلام می‌‌شود .

نشانگرهای مختلفی روی این آمپرمترها وجود دارد که برای نمایش حالت‌های مختلف آلارم‌ها ، وضعیت رله‌ها ، جریان آلارم ، حداقل و حداکثر جریان ، تقارن جریان‌ها ، تاخیر در قطع و وصل وجود دارند که اطلاع از وضعیت‌های مختلف را تسهیل می‌بخشد . ولتاژ نیز یکی دیگر از کمیت‌های مهم الکتریکی است که اندازه‌گیری آن بسیار مهم و حیاتی است و انتخاب تجهیزات و همچنین حفاظت از آن‌ها بسیار وابسته به اندازه‌گیری ولتاژ در مدار است .

ولت مترها نیز انواع گوناگونی دارند . ولت مترهای آنالوگ که امروزه کاربرد چندانی نداشته و تقریبا از رده خارج شده اند . ولت مترهای دیجیتال به دلیل ساختار الکترونیکی دارای دقت و طول عمر بالاتری بوده و زمان اندازه‌گیری ولتاژ را تا حد قابل توجهی کاهش می‌دهد . ولت مترهای رله ای نوعی از ولت مترهای دیجیتال هستند که در تابلوهای برق برای اندازه گیری انواع ولتاژها اعم از ولتاژ فازی و ولتاژ خطی مورد استفاده قرار می‌گیرند . برای اندازه گیری حداقل و حداکثر ولتاژ و ولتاژهای فازی و خطی قابلیت تنظیم در مقادیر مختلف را دارند که عبور از آن مقادیر را با آلارم‌هایی مشخص می‌کنند . این وسیله‌ها نیز دارای نمایشگری هستند که حالت‌های مختلف دستگاه و ولتاژها را در هر فاز نسبت به نول و نسبت به هم نمایش می‌دهند . حداقل و حداکثر ولتاژها نیز در همان نمایشگر نشان داده می‌شوند .
این نمایش برای پارمترهای مختلف ولتاژ به صورت چرخشی بوده و قابلیت قفل را نیز دارند . به این صورت که با فشردن دکمه قفل بر روی یکی از پارامترهای ولتاژ مثلا ولتاژ فازی ، نمایشگر تنها آن پارامتر را نمایش خواهد داد . دکمه‌های تنظیم بر روی این ولت مترها نیز برای انجام تنظیمات مختلف و انتخاب منو وجود دارند . ولت مترها و آمپرمترهای رله ای معمولا دارای حافظه برای ثبت اطلاعات هستند که در صورت قطعی برق و تغذیه آن‌ها قابل بازخوانی می‌باشند .
