ترموول

محصولات بابا ادیسون

ترموول‌ها وسیله‌ای هستند که به عنوان نوعی غلاف برای قرار گرفتن سنورهای دما درون آن مورد استفاده قرار می‌گیرند . سنسورهای دما که برای اندازه‌گیری دمای سیالات درون مخازن یا کانال‌ها و لوله‌ها به کار گرفته می‌شوند برای سنجش دما ، نیاز به تماس با سیال مورد نظر را دارند . در این صورت مسائل و چالش‌هایی برای سنسورها مطرح می‌شود که یکی از آن‌ها مسئله خوردگی و فرسایش سنسورها در اثر تماس با مواد و سیالات درون مخازن و لوله‌ها می‌باشد .
هر ماده‌ای که درون مخازن و لوله‌ها در جریان یا انباشته است دارای خاصیت شیمیایی منحصر به فردی است که به راحتی در خوردگی و فرسایش سنسورها تاثیر خواهد داشت . بنا بر این تماس سنسور با این مواد از طریق ترموول برقرار می‌شود .
ترموول‌ها دارای یک سر بسته هستند که درون سیال قرار گرفته و در آن غوطه ور می‌شوند . سنسورهای دما درون ترموول قرار گرفته و به آن وصل می‌شوند و دمای سیال از طریق بدنه ترموول به سنسور منتقل شده و از طریق ترنسمیترها به نمایشگرها و … منتقل می‌گردد . ترموول‌ها برای حفاظت سنسورها در برابر فشار جریانات سیالات و سرعت حرکت آن‌ها نیز مناسب هستند .
ترموول‌ها بر اساس نوع کاربرد و سیالاتی که با آن در تماس هستند دارای مواد تشکیل دهنده مختلفی هستند . مواد تشکیل دهنده ترموول‌ها عبارتند از سیلیکون برنز ، نیمل ، مونل ، تیتانیوم ، استیل و… که هر کدام با توجه به خواص خود مقاومت‌هایی در برابر عوامل خاص شیمیایی و فیزیکی مانند خوردگی و فشار و … دارند .
ترموول‌ها ازنظر شکل ظاهری دارای سه شکل اصلی صاف ، پله‌ای و مخروطی هستند که هر کدام بنا‌بر نیاز به پاسخگویی و غوطه‌ور شدن در سیالات به کار گرفته می‌شوند .
همچنین با توجه به لزوم داشتن مقاومت‌های مختلف دارای سه نوع اتصال فلنجی ، جوشی و رزوه‌ای هستند .

کلید هوایی

محصولی با این مشخصات یافت نشد

معرفی محصول

برای اندازه‌گیری دمای یک سیال در یک محفظه ، لوله و یا در یک چرخه ، استفاده از یک سنسور دما الزامی است . سنسورهای دما که خود دارای گونه‌های متفاوت و مختلفی هستند معمولا برای اندازه‌گیری دقیق دما ، باید در تماس مستقیم با سیال یا مایع مورد نظر قرار بگیرند . در این تماس با وجود اینکه دمای سیال به طور دقیق اندازه گرفته می‌شود مسائلی همچون خوردگی و فرسایش سنسور دما در اثر تماس مستقیم با سیال مطرح می‌شود . از این رو نیاز به یک نوع محافظ یا غلاف به وجود می‌آید تا از سنسور در برابر اثرات خوردگی و شیمیایی محافظت نماید .

ترموول‌ها وسیله‌ای هستند که این نیاز را برطرف کرده و به خوبی از سنسورهای دما در مقابل این اثرات محافظت می‌کنند . این وسیله در واقع محافظ یا غلافی به شکل لوله‌ای توخالی و معمولا صاف ، پله‌ای و مخروطی شکل است که سنسور درون آن قرار گرفته و با آن تماس دارد . یک سر آن بسته (که درون سیال و محتویات مخزن غوطه ور می‌شود) و یک سر آن باز بوده و برای قرار دادن و وصل سنسور و خارج کردن آن استفاده می‌شود. ترموول به طور مستقیم در درون سیال یا مایع مورد نظر قرار گرفته و در طی چرخه و فرآیندی که انجام می‌شود با سیال هم دما می‌شود . سنسور که در درون ترموول قرار داشته و در تماس مستقیم با آن است ، دمای سیال را مستقیما از ترموول دریافت کرده و بدون کوچکترین تماسی با سیال دمای آن را اندازه گرفته و آن را منتقل به گیرنده‌های خاصی کرده و یا منجر به صدور فرمانی خاص در مدارها می‌شود .

علاوه بر حفاظت در برابر خوردگی ، ترموول‌ها از سنسور در برابر فشار جریانات و سرعت زیاد جریان محافظت می‌کنند .

ترموول‌ها از نظر اتصال دارای انواع گوناگونی مانند اتصال فلنجی ، اتصال رزوه‌ای و اتصال جوشی هستند که با استفاده از این سه روش یاد شده قابلیت اتصال به مخزن حاوی انواع سیالات یا مایعات را دارند .

اتصال رزوه‌ای : این نوع اتصال در مقابل فشارهای متوسط و کم کارایی داشته و در صورتی که فشار خیلی بالایی وجود نداشته باشد مورد استفاده قرار می‌گیرد .

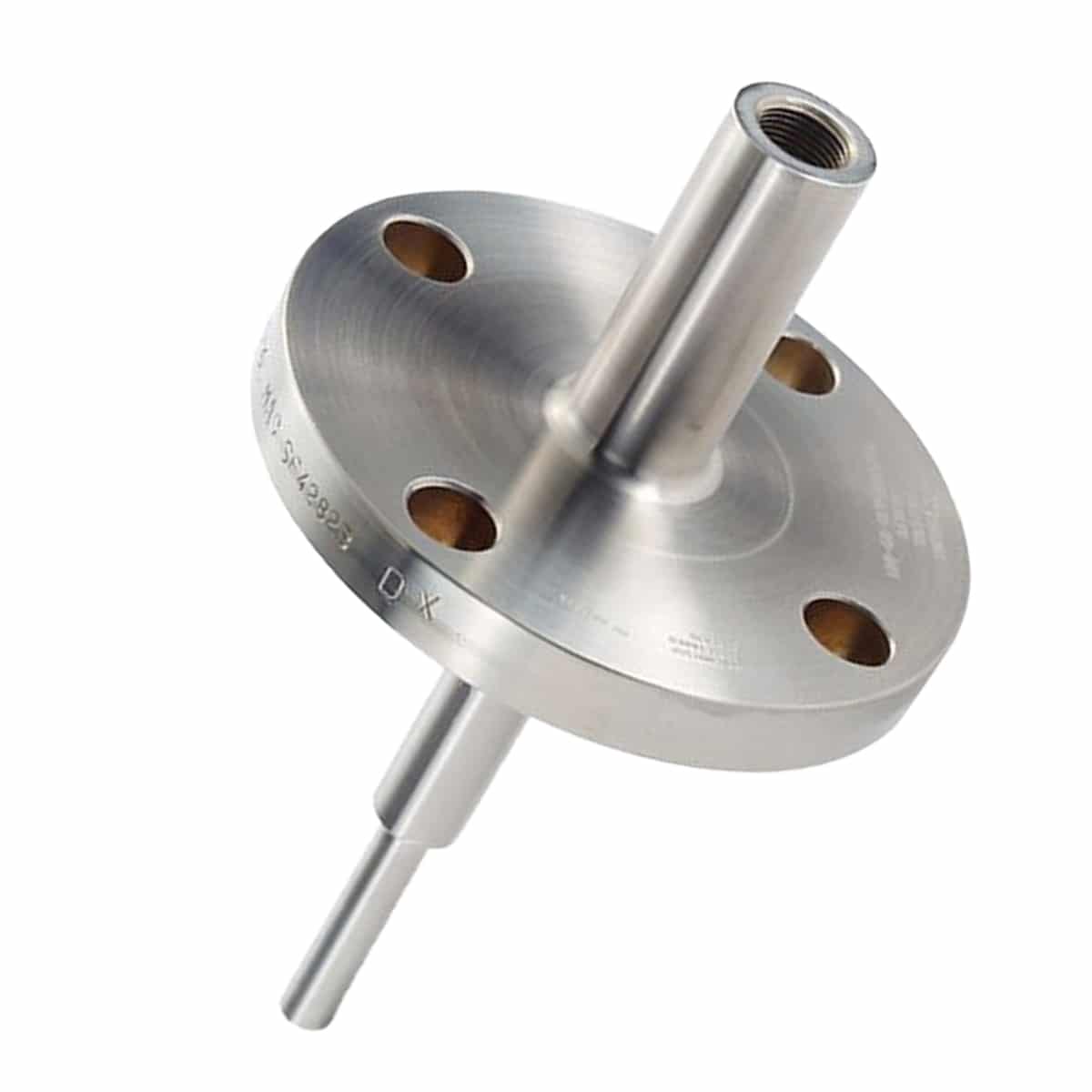

اتصال فلنجی : این نوع اتصال با توجه به اینکه بسیار محکم و مقاوم هستند برای حفاظت از سنسور و ترموول در مقابل فشارهای بالا و خوردگی زیاد استفاده می‌شود .

اتصال جوشی : این نوع اتصال در برابر فشارهای بسیار بالا کارایی خوبی دارد . در فشارهای بسیار بالا ممکن است آسیب جدی به ترموول و سنسور وارد شود .

ترموول‌ها با توجه به کاربرد و نوع سیالات موجود در مخازن دارای گوناگونی از نظر جنس هستند . ویژگی‌هایی از قبیل سولفوردار بودن سیال ، اکسیدکنندگی ، دما ، میزان خورندگی سیال و … عواملی هستند که در تعیین جنس ترموول‌ها بسیار موثر بوده و کوچکترین اشتباه در انتخاب جنس ترموول‌ها ممکن است خسارتی بزرگ به بار آورد .
