از چراغ‌های سیگنال که با نام چراغ‌های آلارم هم شناخته می‌شوند ، به عنوان ادوات هشدار دهنده در تابلو‌های برق استفاده می‌شود.
این چراغ‌ها در اندازه‌های کوچک و بزرگ و با رنگ‌های متنوع تولید می‌شوند تا پاسخگوی نیاز مصرف‌کنندگان باشند اما به صورت استاندارد در تابلو‌های برق صنعتی ، تنها سه رنگ سبز ، زرد و قرمز برای نشان دادن علائم زیر بر روی تابلو نصب می‌شوند:
1-اطلاع از برقراری یا عدم برقراری جریان هرکدام از فاز‌ها
2-اطلاع از وقوع شرایطی خاص در موتور و یا تجهیز خاص دیگر
3-اطلاع از روشن یا خاموش بودن تجهیزات
4-اطلاع از وجود خطا در سیستم
5-و …

ممکن است در پروژه‌هایی بنا بر ترجیح طراح تابلو از رنگ‌های دیگری مانند آبی ، سفید و … هم در تابلوها استفاده شود.

کلید هوایی

نمایش 1–12 از 39 نتیجه

معرفی محصول

برای اعلام وضعیت‌های مختلف در تابلوهای برق یا مدارات الکتریکی نیاز به سیستم‌های هشدار و اعلام که به چند صورت اعم از نمایشی و صوتی هستند وجود دارد تا بتوان از طریق آن‌ها وضعیت مدار را بررسی کرده و از وجود یا عدم وجود خطاها و ایرادات مختلف با خبر شد . چراغ‌های سیگنال یکی از این تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد .

این چراغ‌ها در مدار به قسمت‌های مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد .

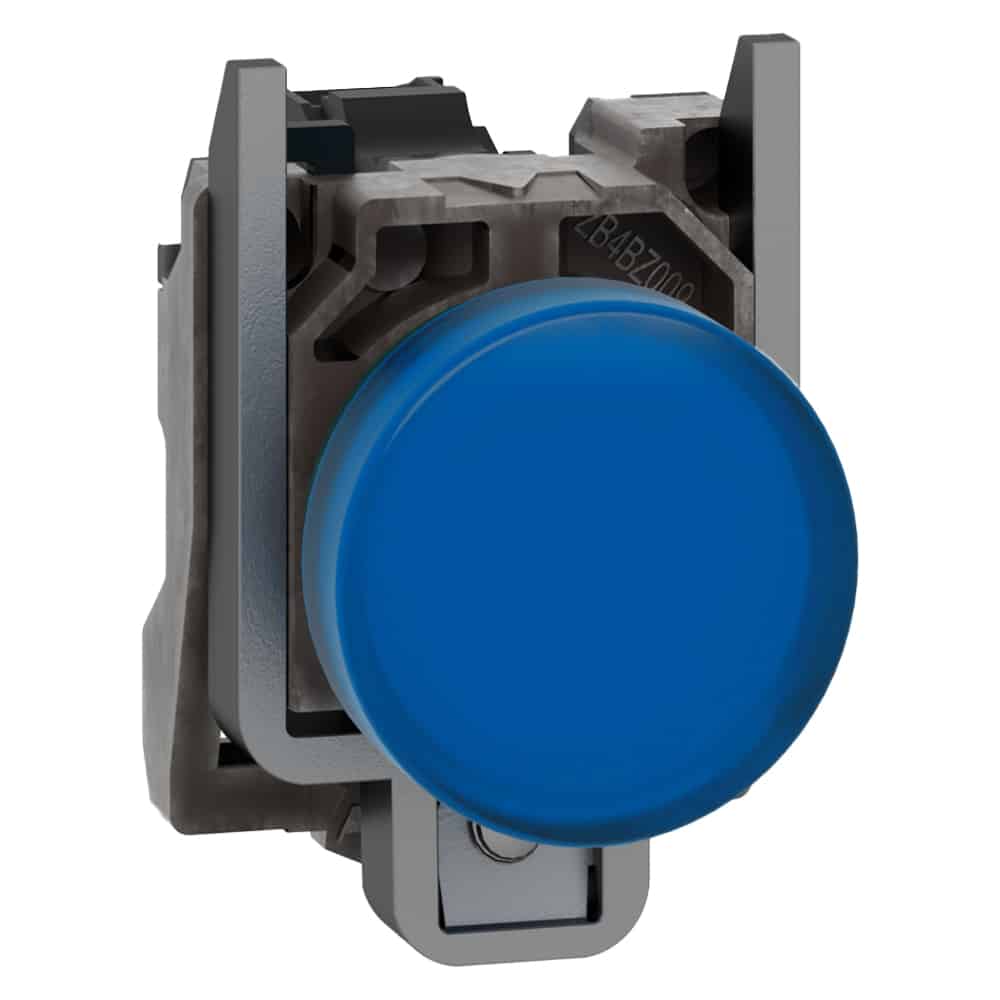

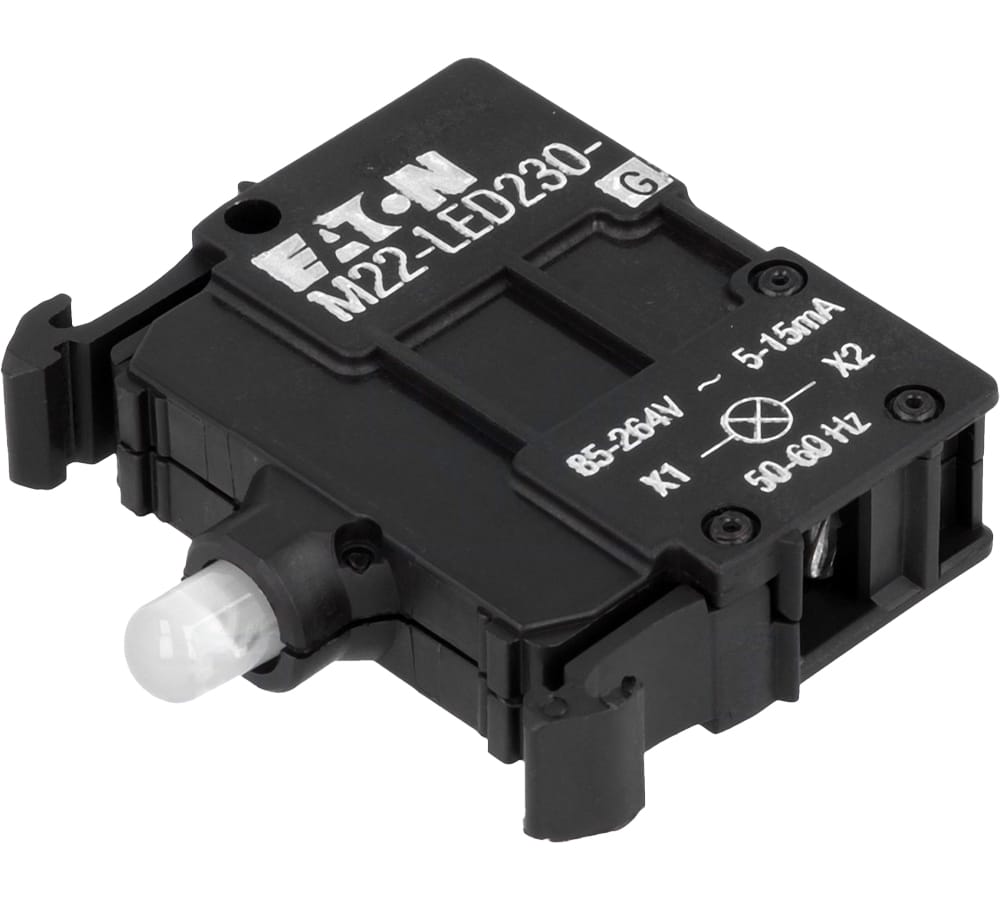

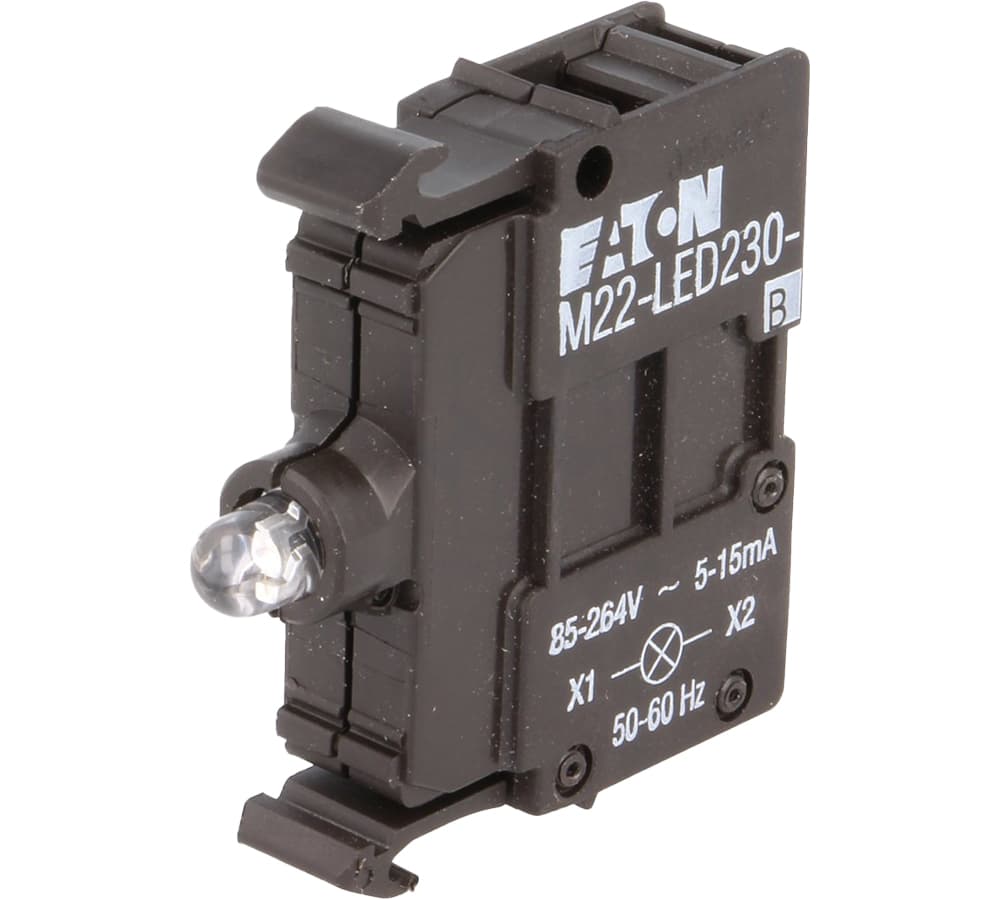

همچنین بطور معمول از این چراغ‌ها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود . چراغ‌های سیگنال از یک بدنه پلاستیکی ، درپوش شیشه‌ای رنگی و لامپ‌های LED تشکیل شده اند . درپوش‌های شیشه‌ای چراغ سیگنال معمولا رزوه‌دار بوده و بصورت پیچی قابلیت باز و بسته شدن به بدنه را دارد . لامپ‌های چراغ زیر درپوش قرار داشته و در صورت روشن بودن ، بسته به رنگ درپوش شیشه‌ای ، به همان رنگ دیده می‌شوند . تغذیه چراغ سیگنال از طریق هادی‌های درون بدنه و سیم‌های وصل شده به آن انجام می‌شود .

چراغ‌های سیگنال در رنگ‌های متنوعی برای اهداف خاصی استفاده می‌شوند . رنگ‌های سفید ، آبی ، قرمز ، سبز و زرد رنگ‌های متداول برای چراغ‌های سیگنال هستند . رنگ سبز برای نمایش وضعیت ایده آل و نرمال و ایمن و یا روشن بودن و آماده به کار بودن سیستم استفاده می‌شود . رنگ قرمز معمولا برای نمایش وضعیت قرمز یا خطر یا نمایش خطاهای رخ داده خطرناک مورد استفاده قرار می‌گیرد .

رنگ زرد حالت هشدار داشته و عموما برای وضعیتی استفاده می‌شود که خطای جزیی در مدار رخ داده و یا در حال رخ دادن باشد. رنگ سفید برای نمایش روشن بودن دستگاهی خاص یا انواع تغذیه‌ها مورد استفاده قرار می‌گیرد و صرفا جنبه نمایشی دارد که برای اعلام هشدار یا خطر از آن استفاده نمی‌شود . رنگ آبی نیز معمولا برای نمایش انواع ورودی‌ها یا فازها مورد استفاده قرار می‌گیرد . برای نشان دادن وجود یا عدم وجود سه فاز معمولا از سه رنگ قرمز، زرد و سبز یا آبی در کنار هم استفاده می‌شود .

هدف از تعیین این استانداردها بالا بردن ایمنی کار و کاهش احتمال خطا برای بهره برداران کارگاه‌ها و تشخیص راحت انواع خطاها و هشدارها و وضعیت‌های مختلف و تصمیم درست و متناسب با آن وضعیت است . چراغ‌های سیگنال دارای اندازه‌ها و همچنین گستره ولتاژی مختلفی هستند . با توجه به نوع کاربرد در تابلوها اندازه ها و ولتاژهای قابل تحمل برای چراغ‌های سیگنال نیز متفاوت است .
