تایمر سوکتی 0.02 ثانیه تا 300 ساعت اشنایدر RE48AMH13MW

مشخصات فنی تایمر سوکتی اشنایدر RE48AMH13MW

• مشخصات، دسته بندی و کاربرد

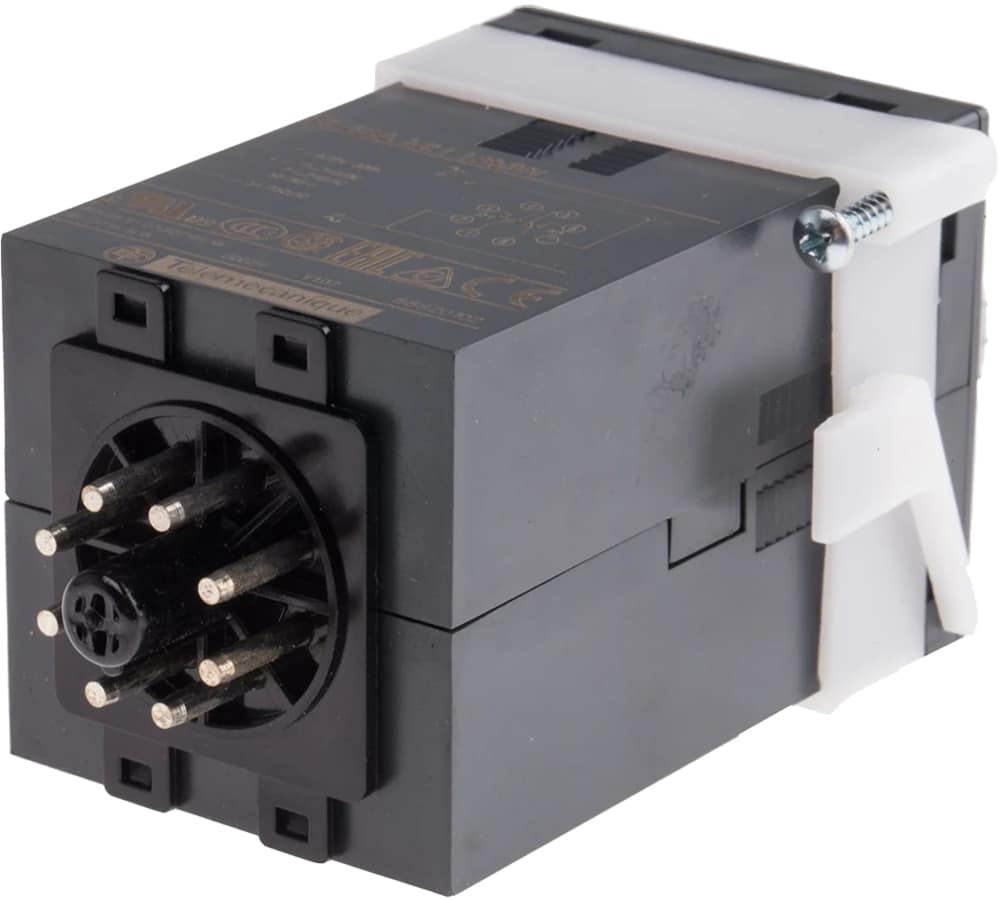

تایمر سوکتی اشنایدر کد RE48AMH13MW یک تایمر با قابلیت اتصال مکانیکی به پایه یا ساب باس است. با توجه به اینکه یک مدار کنترل بنا بر نیاز طرح و برنامه ریزی انجام شده متناسب با زمان و به عبارتی دیگر مرحله به مرحله عمل می‌کند، برای اجرای درست و به جای هر مرحله باید از یک الگوی زمانی پیروی کرده و حداکثر بازدهی را در سیستم داشته باشد. تایمر اشنایدر کد RE48AMH13MW از آنجایی که یک تایمر تاخیر در وصل به شمار می‌رود، برای وصل قسمت‌های مختلف یا خروجی‌های و بارهای مختلف در مدار با تاخیر زمانی به کار گرفته می‌شود.

این تایمر که با نام کوتاه  RE48  شناخته می‌شود از نوع رله‌های تایمری هارمونی بوده و مطابق با سیستم در مدارهای مربوط به اتوماسیون صنعتی به کار گرفته می‌شود. خروجی این تایمر به صورت رله‌ای بوده و قطع و وصل رله تایمر عامل عبور یا عدم عبور جریان از مدار است.

این تایمر چندمنظوره برای نوسازی تجهیزات و مدارات قدیمی بدون استفاده از سیم‌کشی در مدار مناسب می‌باشد.

• مشخصات ولتاژ و جریان

این دستگاه با ولتاژ 24 تا 240 ولت در برق AC و DC تغذیه می‌شود. دامنه ولتاژ نامی این تایمر متناسب با ولتاژ تغذیه آن تعیین می‌شود. در سیستم متناوب (AC) این ولتاژ از 0.85 تا 1.1 برابر ولتاژ تغذیه و در برق DC از 0.9 تا 1.1 برابر ولتاژ تغذیه است.

ولتاژ خروجی این تایمر نیز با توجه به دسته بندی کنتاکتور و رنج جریان متفاوت است. در دسته AC-12 و جریان 5 آمپر، مقدار ولتاژ خروجی برابر 240 ولت و در دسته AC-15 نیز به همان مقدار اما با جریان 1.5 آمپر می‌باشد. در دسته DC-13 نیز در جریان 2 آمپر، مقدار ولتاژ خروجی برابر 30 ولت است.

جریان نامی تایمر اشنایدر RE48AMH13MW برابر 5 آمپر می‌باشد.

حداقل جریان مورد نیاز برای سوئیچ تایمر 100 میلی‌آمپر و حداکثر آن 5 آمپر و حداقل ولتاژ سوئیچینگ نیز 250 ولت AC/DC است.

• تاخیر زمانی

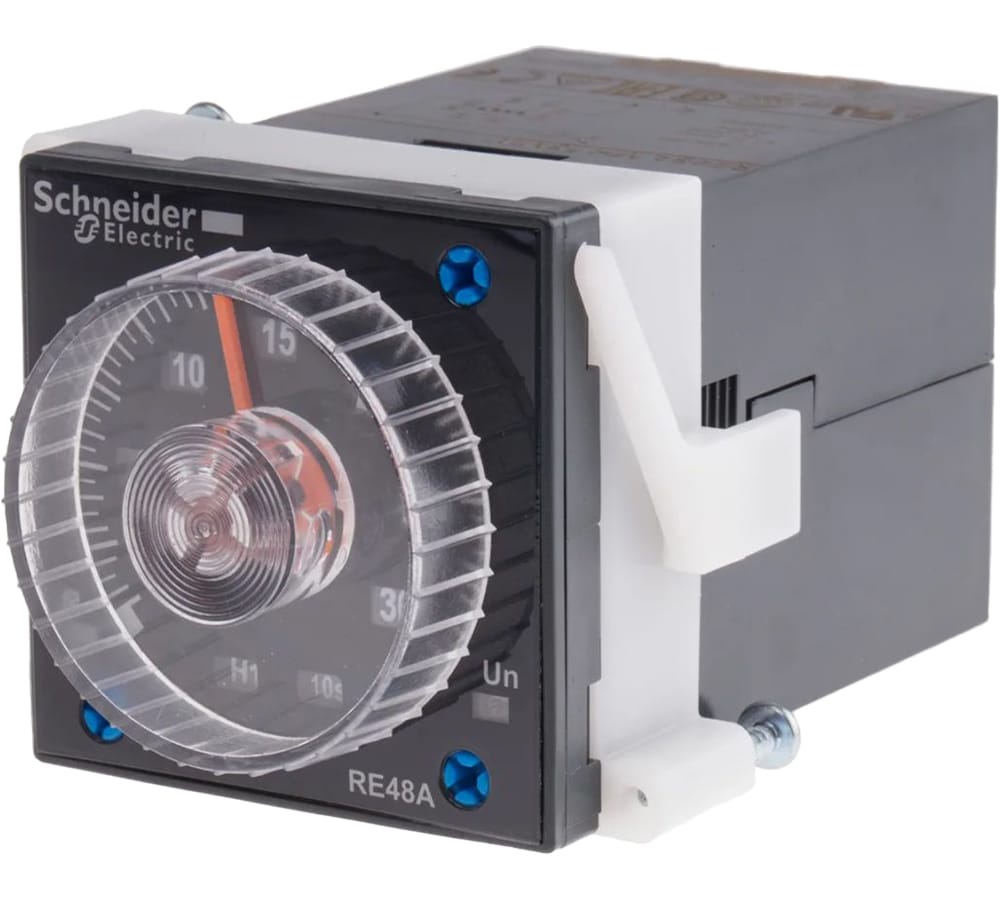

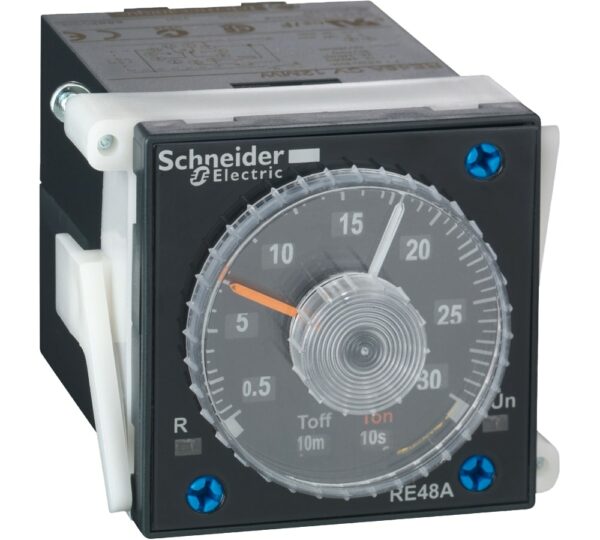

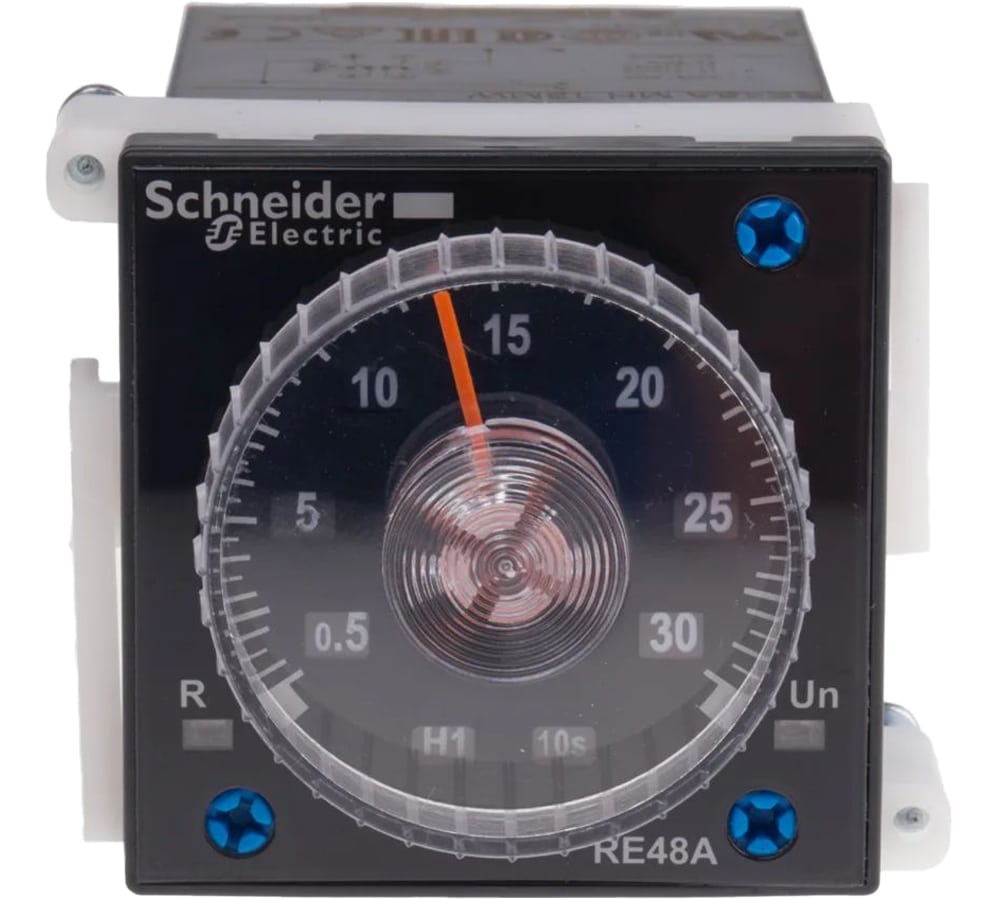

همان گونه که اشاره شد تایمر RE48AMH13MW نوعی رله تاخیر در وصل با تحریک پالسی می‌باشد. این تاخیر در دستگاه‌های مختلف بنا بر نیاز متفاوت می‌باشد. محدوده تاخیر زمانی در وصل کنتاکت این تایمر 0.02 ثانیه تا 300 ساعت در چندین بازه مختلف تقسیم شده است. کنترل و تنظیم فواصل زمانی بر روی این تایمر از طریق پنل جلویی تایمر و به صورت سلکتوری انجام می‌گیرد. این پنل به شکل مدرج و و مشخص برای تنظیمات تایمر پیش‌بینی شده است.

• کنتاکت‌ها

تایمر اشنایدر RE48AMH13MW دارای کنتاکت‌های باز و بسته زماندار یا زمانبندی شده است. این کنتاکت‌ها از جنس آلیاژ نقره و نیکل و بدون کادمیوم هستند.

• شرایط محیطی

تایمر اشنایدر کد RE48AMH13MW در محیط‌های عادی قابل استفاده بوده و برای شرایط خاص یا نامتعارف مناسب نمی‌باشد.

رنج دمای محیط برای این دستگاه به منظور نگهداری و بهره‌برداری متفاوت بوده و برای اینکه کارایی و راندمان دستگاه بالا برود طبق استانداردهای مختلف بهتر است در رنج مناسب مورد بهره‌برداری قرار گیرد.

دمای مناسب محیط برای بهره‌برداری یا همان دمای عملیاتی برای این دستگاه بین 20- تا 50 درجه سانتی‌گراد تعیین شده است.

درجه حفاظت تایمر RE48AMH13MW در مقابل نفوذ ذرات ریز مانند گرد و غبار و همچنین رطوبت برای بدنه با IP40 و برای وجه جلو با IP50 تعیین شده است.

دوام الکتریکی این وسیله 100 هزار سیکل و دوام مکانیکی آن 30 میلیون سیکل است.

علاوه بر موارد ذکر شده برای این تایمر می‌توان به قابلیت‌های دیگری اشاره کرد که در نتیجه آن‌ها قابلیت اطمینان سیستم و عملکرد آن بالا می‌رود. از جمله مقاومت در برابر ولتاژهای گذرا، مقاومت در برابر تداخلات الکترومغناطیسی، مقاومت در برابر امواج رادیویی، مقاومت در برابر افت ولتاژ، مقاومت‌های مکانیکی در برابر ضربه و لرزش مواردی هستند که در این تایمر در حد قابل توجهی می‌باشند.
