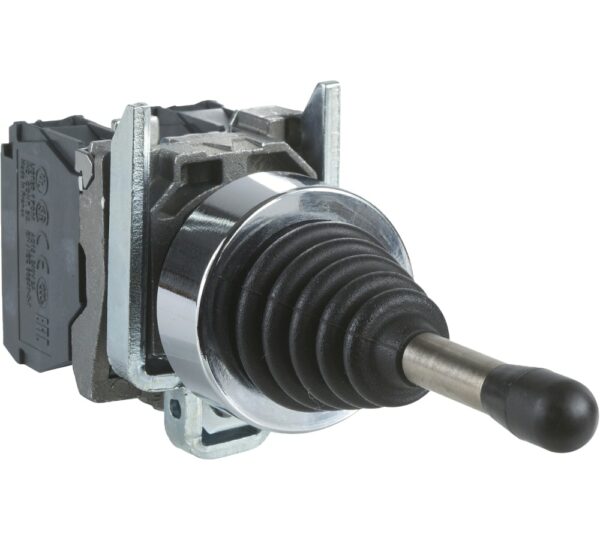

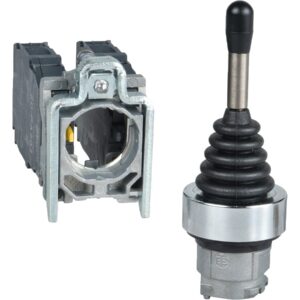

جوی استیک چهارجهته خود برگشت اشنایدر XD4PA24

ویژگی‌های فنی جوی استیک چهارجهته خود برگشت اشنایدر کد XD4PA24

• اهداف و کاربرد

جوی استیک اشنایدر کد XD4PA24 یک وسیله برای کنترل ماشین‌آلات صنعتی است. این وسیله در واقع نوعی کنترل از راه دور برای اعمال کنترل روی حرکات ماشین‌آلات صنعتی است که بنا به شرایط محیطی و همچنین نوع سیستم و ماشین آلات و مقیاس فضای عملکرد مورد استفاده قرار می‌گیرد.

این جوی استیک در صنعت با نام کوتاه  XD4 شناخته می‌شود. در رنج تولیدی Harmony XDA ساخته شده و متناسب با محصولات همین سری برای پیکربندی و برقراری ارتباط می‌باشد.

این وسیله برای کنترل جهت حرکت ماشین‌آلات دارای یک اهرم متحرک است که قابلیت تغییر در چهار جهت را داشته و مکانیزم آن به صورت برگشت به مرکز می‌باشد.

به طور مشخص از این وسیله برای کنترل حرکت جرثقیل‌های سقفی، بالابرها و ماشین‌آلاتی از این قبیل استفاده می‌شود.

• کنترل

همان گونه که گفته شد جوی استیک اشنایدر کد XD4PA24 دارای یک اهرم فنری 54 میلی‌متری است که قابلیت تغییر جهت در چهار سمت مختلف را دارد. با حرکت دادن این اهرم در جهت‌های مختلف، ماشین مورد نظر در همان جهت حرکت خواهد کرد. این وسیله دارای 4 کنتاکت نرمال باز است که با حرکت اهرم بسته شده و خروجی مورد نظر را فعال می‌کند. با برداشتن نیروی دست، اهرم به حالت اولیه خود برگشته و توسط نیروی فنر به مرکز باز می‌گردد و در نتیجه ماشین متوقف می‌شود.

• مشخصات ولتاژ و جریان

ولتاژ عایقی نامی جوی استیک اشنایدر کد XD4PA24 در حد 600 ولت تعیین شده است. همچنین تحمل ولتاژ ضربه تا 6 کیلوولت را نیز دارد.

جریان عملیاتی نامی نیز برای این وسیله برای دو ولتاژ تعریف شده است. جریان نامی عملیاتی در ولتاژ 250 ولت DC و در سطح عملکرد DC-13 برابر 0.1 آمپر و در ولتاژ 125 ولت DC-13 نیز برابر 0.22 آمپر است.

جریان حرارتی نامی در هوای آزاد معمولی برای این جوی استیک برابر 10 آمپر تعیین شده است.

• حفاظت در برابر اتصال کوتاه

جوی استیک اشنایدر کد XD4PA24 در برابر اتصال کوتاه‌های احتمالی به وسیله یک فیوز کارتریج 10 آمپری محافظت می‌شود. نوع این فیوز gG بوده و از نظر عملکرد جزو فیوزهای عمومی می‌باشد.

• دوام

این جوی استیک از نظر الکتریکی و مکانیکی مطابق با استانداردهای گوناگون دارای طول عمر و دوام تعیین شده‌ای است.

دوام مکانیکی این دستگاه تا 1 میلیون سیکل تضمین شده است.

اما دوام الکتریکی به گونه دیگری تعیین می‌شود. در ولتاژ DC و از 24 تا 110 ولت و از جریان 0.2 تا 0.5 آمپر و همچنین در ولتاژ 24 تا 230 ولت AC از جریان 2 تا 4 آمپر دوام الکتریکی 1 میلیون سیکل می‌باشد.

• شرایط محیطی

جوی استیک اشنایدر کد XD4PA24 از نظر حفاظت در برابر نفوذ ذرات ریز و رطوبت دارای درجه حفاظتی IP66 می‌باشد.

علاوه بر آن برای حفاظت در برابر نفوذ گرد و خاک، مایعات، برف و باران و سایر ذرات ریز با درجه حفاظتی NEMA13 و NEMA4X تامین شده است.

در برابر ضربات و تنش‌های مکانیکی نیز درجه حفاظتی IK03 برای این وسیله تعریف شده است.

با توجه به اینکه عملکرد تجهیزات الکتریکی ارتباط مستقیم با شرایط جوی و دمای هوای محیط دارد باید الزامات مربوط به دمای هوای اطراف دستگاه نیز رعایت گردد.

دمای مناسب محیط برای عملکرد دستگاه یا به عبارت دیگر دمای مناسب برای بهره‌برداری دستگاه از 25- تا 70 درجه سانتی‌گراد و دمای مناسب برای نگهداری یا انبار این وسیله از 40- تا 70 درجه سانتی‌گراد تعیین گردیده است.
