692,906تومان
رله شیشهای که در بازار و صنعت برق بعنوان رله کمکی یا رله مینیاتوری نیز شناخته میشود ، از انواع لوازم قابل استفاده برای قطع و وصل بار است . رلهها کلا یک وسیله برای سوئیچ قسمتهای مختلفی از مدار هستند . این رلهها برای حفاظت بارهای کوچک مورد استفاده قرار میگیرند .
کاربرد این رلهها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار میکشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچکتر و بارهای ضعیفتر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشهای در مدار فرمان برای صدور فرمان قطع و وصل در قسمتهای مختلف به کار میرود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام میدهد .
کاربرد رله شیشهای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمانهای آن زیاد است رله شیشهای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصلها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشهای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمتهای مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمهای در خطوط تولید کارخانجات ، انواع پمپها و … و در ساختمان PLCها بسیار کاربردی و مورد استفاده هستند .
تفاوت رله شیشهای با رلههای معمولی مکانیکی که بر اساس قطع و وصل کنتاکتها عمل میکنند ، سرعت عملکرد رله است . در رلههای شیشهای کنتاکتها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رلههای معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکتها به سرعت عمل نمایند اهمیت بالایی دارند .

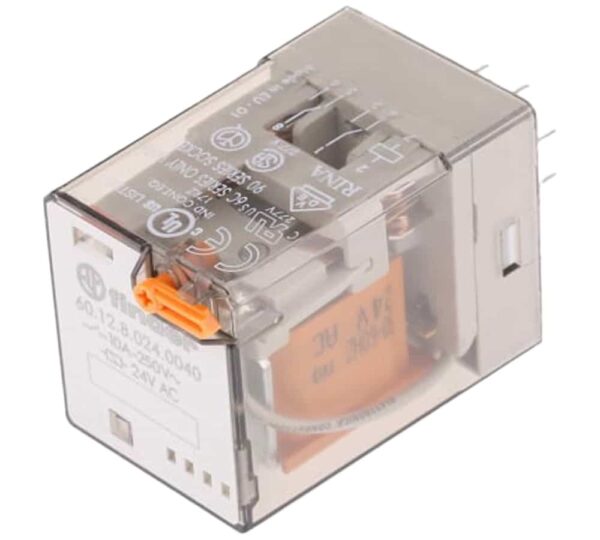

رله شیشه ای فیندر از دسته رلههای پرکاربرد میباشد که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند . رله دو کنتاکت فیندر کد 60.12.8.024.0040 از سری رلههای با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار میگیرد . این رلهها از یک آهنربای الکتریکی یا همان سیمپیچ برای باز و بسته کردن مدار بهره میگیرند . بنابراین یک رله مغناطیسی به شمار میآید . این نوع رله دارای 2 عدد کنتاکت چنج اوور میباشد .
رله فیندر کد 60.12.8.024.0040 دارای ولتاژ نامی بوبین 24 ولت بوده و برای سیستم برق متناوب (AC) مورد استفاده قرار میگیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 220 ولت DC و 400 ولت متناوب (AC) میباشد . علاوه بر این جداسازی دی الکتریک مناسب برای تحمل در مقابل تماسها و اتصالات برابر 6 کیلوولت است .
– جریان حداکثر سوئیچینگ رله فیندر کد 60.12.8.024.0040 برابر با 10 آمپر است . این مقدار برای حداکثر جریان کنتاکتهای این رله نیز برقرار است .
– جریان نامی کنتاکتهای این رله در برق مستقیم (DC) با ولتاژ 30 ولت برق متناوب (AC) 250 ولت برابر 10 آمپر است .
جریان مصرفی سیمپیچ این رله 90 میلیآمپر میباشد .
– توان مصرفی سیم پیچ در این رله برابر 2.2 ولتآمپر یا 1.3 وات است.
– مقاومت سیم پیچ این رلهها نیز برابر 74 اهم میباشد.

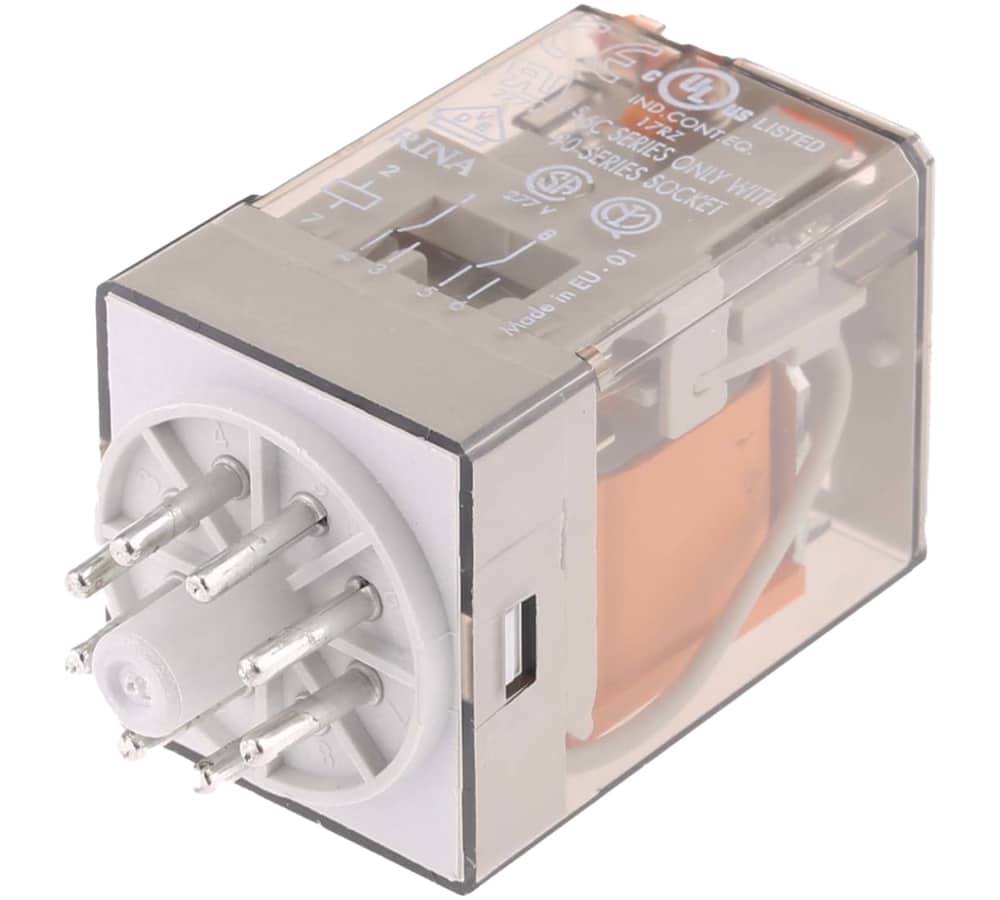

این نوع رلهها از مکانیزم وصل سوکتی بهره میگیرند . سوکتها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایههای تیغهای خود بر روی سوکتها وصل میشود . رله فیندر 60.12.8.024.0040 دارای 8 عدد پایه سوزنی است .
– درجه حفاظتی این رله از نظر نفوذ ذرات ریز ، گرد و غبار و رطوبت برابر IP20 میباشد .
– جنس کنتاکت این رله آلیاژ نقره و نیکل میباشد .
– رله فیندر کد 60.12.8.024.0040 دارای قابلیت بهرهبرداری در دمای 40- درجه تا 70+ درجه سانتیگراد است .
– طول عمر این وسیله از نظر مکانیکی بین 20 میلیون تا 50 میلیون سیکل و از نظر الکتریکی تا 200 هزار سیکل تامین شده است .
کد کالا |
60.12.8.024.0040 |
---|---|
برند |
فیندر |
کشور سازنده |
ایتالیا |
نوع رله |
شیشهای ، مغناطیسی |
سری محصول |
رلههای سری 60.12 |
سری سوکت |
سوکتهای سری 90 |
تعداد و شکل پایه |
8 پایه سوزنی |
ولتاژ بوبین |
24 ولت AC |
رنج جریان (A) |
10 آمپر |
توان بوبین |
1.3 وات |
مقاومت بوبین |
74 اهم |
تعداد پل |
2 |
نوع نصب |
نصب روی بردهای الکترونیکی و سوکت |
مقدار تحمل عایق بوبین نسبت به اتصالات |
۶ کیلو ولت |
مواد سازنده کنتاکت |
AgNi |
ابعاد محصول (میلیمتر) |
36.4 * 54.2 * 32.5 |
تعداد در جعبه |
1 عدد |
ضمانت |
3 سال گارانتی |
