ترمینال‌های برق یکی از تجهیزات و ابزارهایی هستند که در تابلوهای برق برای ایجاد اتصال قوی و مطمئن بین سیم‌ها و سایر قسمت‌های مدار به کار گرفته می‌شوند . هدف استفاده از ترمینال‌ها در درجه اول برقراری ارتباط بین مدار و خروجی‌هاست . اما علاوه بر ایجاد یک اتصال مطمئن ، ایجاد نظم و ترتیب در سیم‌بندی و سیم‌کشی مدار و همچنین ارتباط بین مدار و خروجی‌های مختلف دیگر هدف استفاده از ترمینال‌هاست .

ترمینال‌های ریلی نوعی از ترمینال‌های برق هستند که بر روی ریل‌های مخصوصی که به بدنه تابلو وصل می‌شوند سوار شده و از این رو ترمینال مدولار نیز نام دارند . این نوع ترمینال‌ها دارای شیارها یا خارهایی برای فیکس شدن بر روی ریل‌ها هستند و قابلیت جدا شدن از ریل را دارند . جنس ترمینال‌های ریلی پلاستیکی پلی کربنات و عایق بوده و دارای مقاومت بالایی در برابر ضربات و تغییرات دما هستند . این وسیله‌ها برای انواع سیم‌ها با سایزهای مختلف طراحی و ساخته می‌شوند . سایزبندی ترمینال‌های ریلی در رنج‌های 2.5 تا 150 میلی‌متر مربع می‌باشد که متناسب با سایز و سطح مقطع سیم‌ها و تحمل جریان آن‌ها می‌باشد . برای شناسایی و پیکربندی یا سیم کشی بهتر مدارها از رنگ‌های مختلف و متناسب برای هر یک از سیم‌ها از ترمینال‌های ریلی به رنگ‌ها مختلف استفاده می‌شود. سیم‌های فاز ، نول ، ارت و … هر کدام برای وصل به قسمت‌های مختلف مدار یا خروجی‌ها باید به ترمینال مخصوص خود که با رنگ خاصی مشخص شده است متصل شوند .

برای سیم‌های مختلف با کاربردهای متفاوت ترمینال‌ها دارای رنگبندی خاصی هستند اما نوعی از این ترمینا‌ل‌ها که به ترمینال ارت معروف است دارای اتصال بدنه بوده و برای برقراری سیستم اتصال زمین در کلیه قسمت‌های مدار کاربرد دارند که معمولا با رنگ سبز مشخص می‌شوند . از رنگ آبی برای نول و بقیه رنگ‌ها برای فازهای مختلف استفاده می‌شود . ترمینال‌های ریلی دارای انواع مختلفی از نظر نحوه اتصال هستند که نوع معمولی آن که دارای اتصال پیچی است متداول‌تر هستند . ترمینال‌های فشاری ، چند طبقه و درپوش دار از انواع دیگر این نوع ترمینال‌ها هستند .

دسته‌بندی‌های مرتبط

ترمینال ریلی

معرفی محصول

ترمینال ریلی، یکی از انواع دسته بندی های ترمینال است.

ترمینال‌های ریلی آن دسته از ترمینال‌هایی هستند که معمولا در مدارهای قدرت تابلوهای برق مورد استفاده قرار می‌گیرند . برای اتصال منبع تغذیه ، موتورها و سایر مصرف کننده‌ها به مدار از این نوع ترمینال‌ها استفاده می‌شود .همچنین برای اتصال دو یا چند تابلوی برق به هم و یا اتصال دو مدار به یکدیگر نیز از این ترمینال ها استفاده می‌شود .

همینطور که مشخص و واضح است هدف اصلی استفاده از این ترمینال‌ها و بطور کلی هدف استفاده از ترمینال‌های برق ایجاد اتصالی مطمئن بین سیم‌ها و المان‌های مختلف در مدار است .

ترمینال های ریلی در تابلوهای برق بر روی ریل‌هایی سوار می‌شوند و به عبارتی دیگر از پایانه های مدولار یا سوارشونده در کنار هم می‌باشند و به راحتی نیز قابل جدا شدن هستند . بسته به نیاز می‌توان هر تعدادی که مورد نیاز است این ترمینال‌ها را کنار هم قرار داد .

این دسته ترمینال‌ها برای اتصال انواع هادی‌ها با اندازه‌های مختلف ساخته می شوند . این کار جهت شناسایی راحت انواع هادی‌ها و تسهیل در سرویس‌ها و بررسی تابلوها انجام می‌گیرد .

در این ترمینال‌ها معمولا از رنگ طوسی برای هادی‌های فاز ، رنگ آبی برای اتصال هادی یا سیم نول و سبز و زرد برای اتصال هادی حفاظتی یا همان سیم ارت استفاده می شود . در برخی از این مدل‌ها نیز از رنگ قرمز ، زرد و سبز برای هادی‌های فاز استفاده می شود .

ترمینال‌های ریلی که برای هادی حفاظتی یا به اصطلاح سیم ارت مورد استفاده قرار می‌گیرند ، دارای یک قسمت فلزی در محل اتصال یا سوار شدن به سی ریل (که جنس فلزی دارد و به بدنه تابلو وصل است) می باشند که اتصال زمین در آن قسمت و سایر قسمت‌های فلزی تابلو برقرار باشد .

ترمینال‌های ریلی دارای عایق پلاستیکی از جنس پلی‌کربنات بوده که دارای استحکام بالا در مقابل ضربات و مقاومت بالا در دماهای بالا هستند .

این ترمینال‌ها به تبع اندازه و سطح مقطع سیم‌های مورد استفاده ، دارای سایزهای مختلفی هستند که دقیقا مطابق با سطح مقطع سیم‌های استفاده شده و مورد اتصال می باشد . این سایزها عبارتند از 2.5 ، 4 ، 6 ، 10 ، 16 ، 25 ، 35 ، 50 ، 70 ، 95 ، 120 و 150 میلی‌متر مربع . تحمل جریان در این ترمینال‌ها از 24 آمپر تا 195 آمپر می باشد .

انواع ترمینال‌های ریلی

ترمینال‌های ریلی نیز با توجه به کاربرد و نیاز دارای انواع مختلفی هستند :

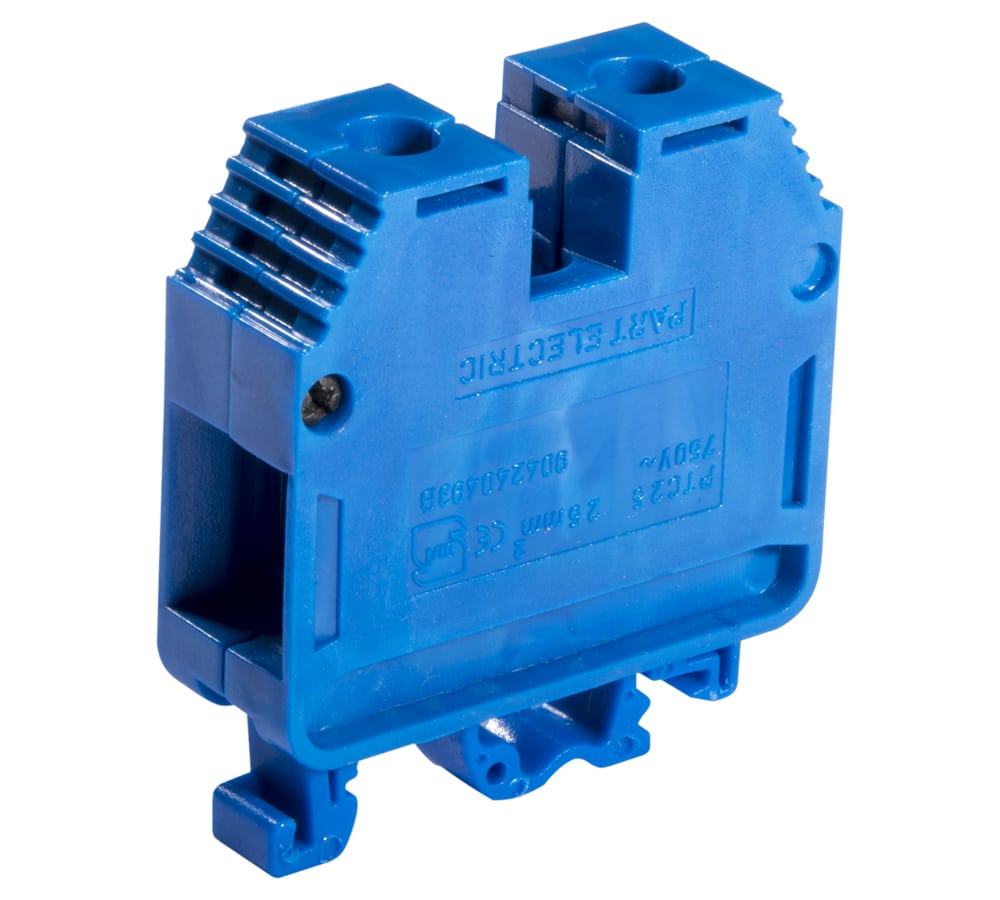

ترمینال‌های ریلی معمولی : این ترمینال‌ها متداول‌ترین و ساده‌ترین نوع ترمینال‌های ریلی هستند که اتصال سیم‌ها از طریق پیچ‌هایی که در روی بدنه ترمینال تعبیه شده اند انجام می شود و ارتباط سیمهای ورودی و خروجی از طریق تیغه مسی درونی که بین دو پیچ قرار دارد برقرار میشود.

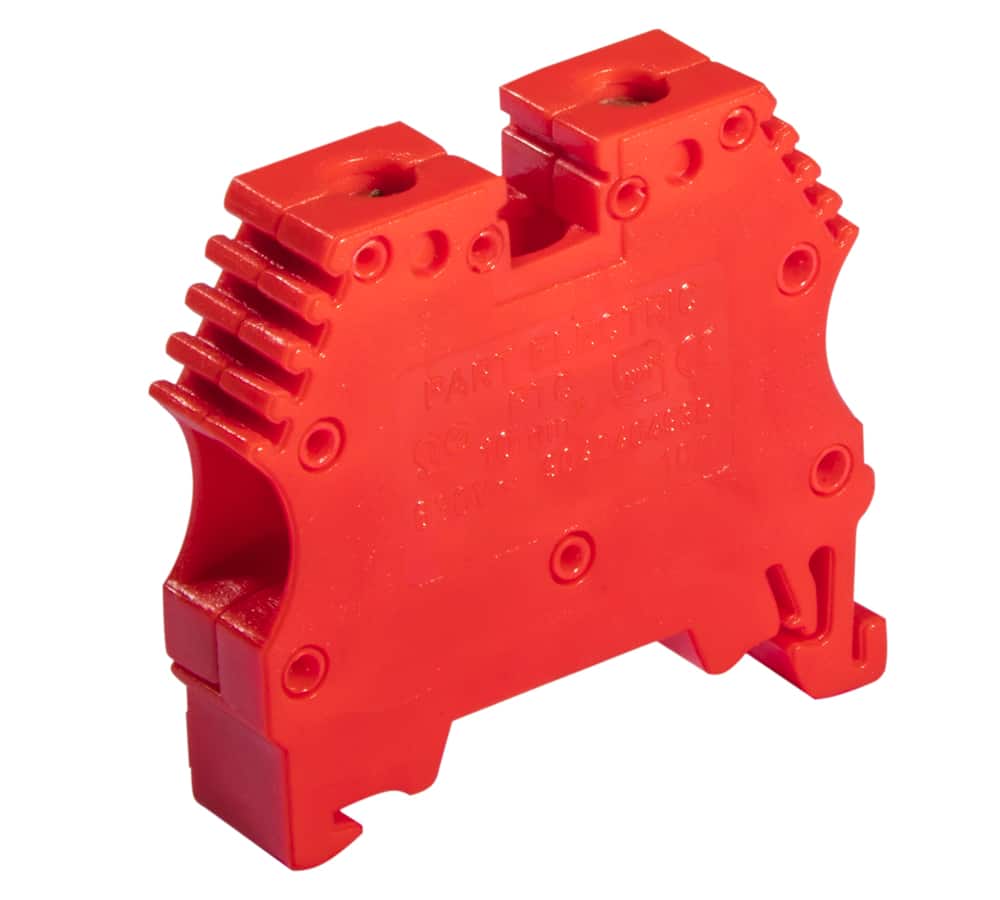

ترمینال‌های ریلی درپوش دار : این نوع ترمینال‌ها فقط از نظر فیزیکی با ترمینال‌های معمولی تفاوت دارند . دارای رویه پلی‌کربنات بر روی بدنه خود هستند . همانطور که اشاره شد استحکام در برابر ضربات و مقاومت در برابر دماهای بالا از بارزترین ویژگی‌های این ترمینال‌ها بوده و تقریبا در تمام تابلوهای برق صنعتی از آنها استفاده می‌شود .

ترمینال‌های ریلی فشاری : تنها تفاوت این نوع ترمینال با ترمینال‌های ریلی قبلی ، در نحوه اتصال سیم به ترمینال است . اتصال سیم به این ترمینال‌ها به این صورت است که سر سیم در محل اتصال فشار داده می شود و ضامن ترمینال قفل شده و سیم را در خود نگه می‌دارد . برای باز کردن سیم کافی است ضامن ترمینال باز شود .

ترمینال‌های ریلی چند طبقه : برای مواقعی که با کمبود فضا در داخل تابلو مواجه هستیم و یا صرفه جویی در فضا اهمیت دارد ، از ترمینال‌های ریلی چند طبقه استفاده می‌شود . این نوع ترمینال‌ها همانند ترمینال‌های ریلی معمولی و یا فشاری قابلیت اتصال دارند با این تفاوت که در یک قطعه ترمینال دو یا سه طبقه ترمینال روی هم وجود دارد که هر یک از این طبقات ، بعنوان یک ترمینال جداگانه عمل می‌کند .
