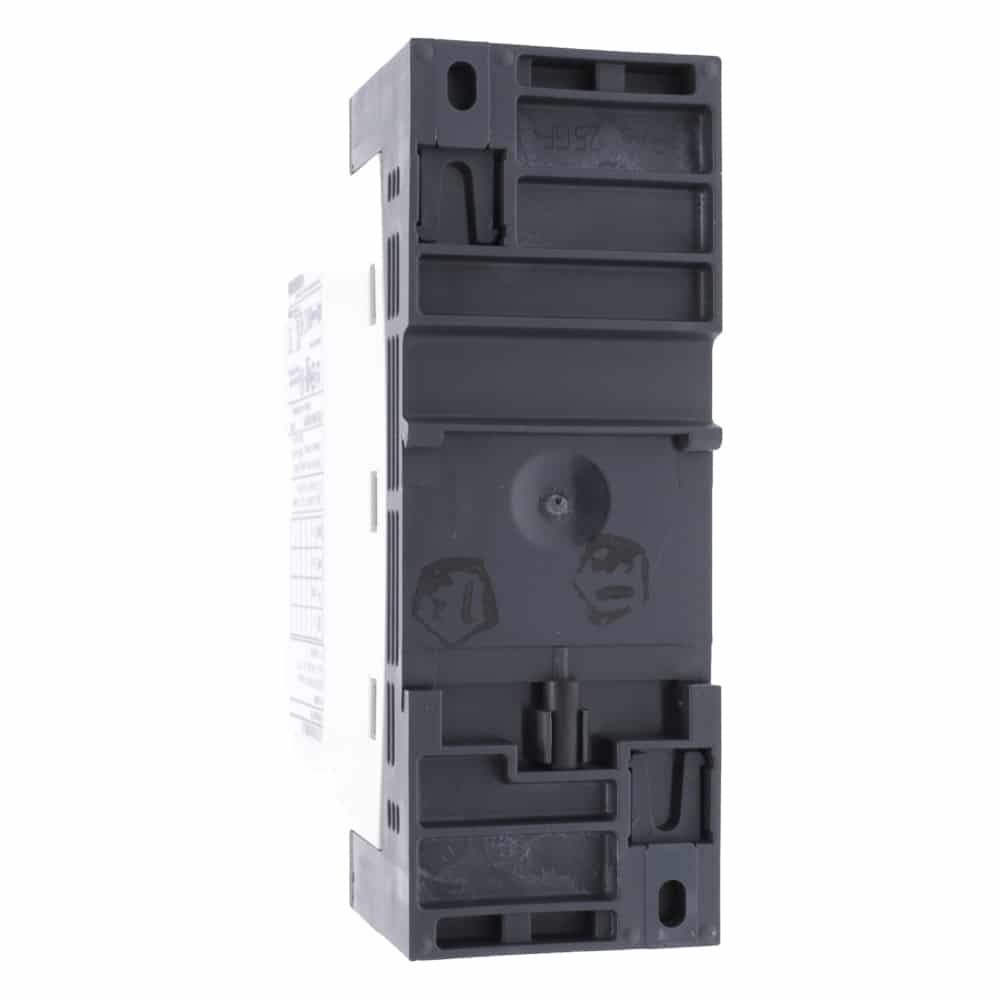

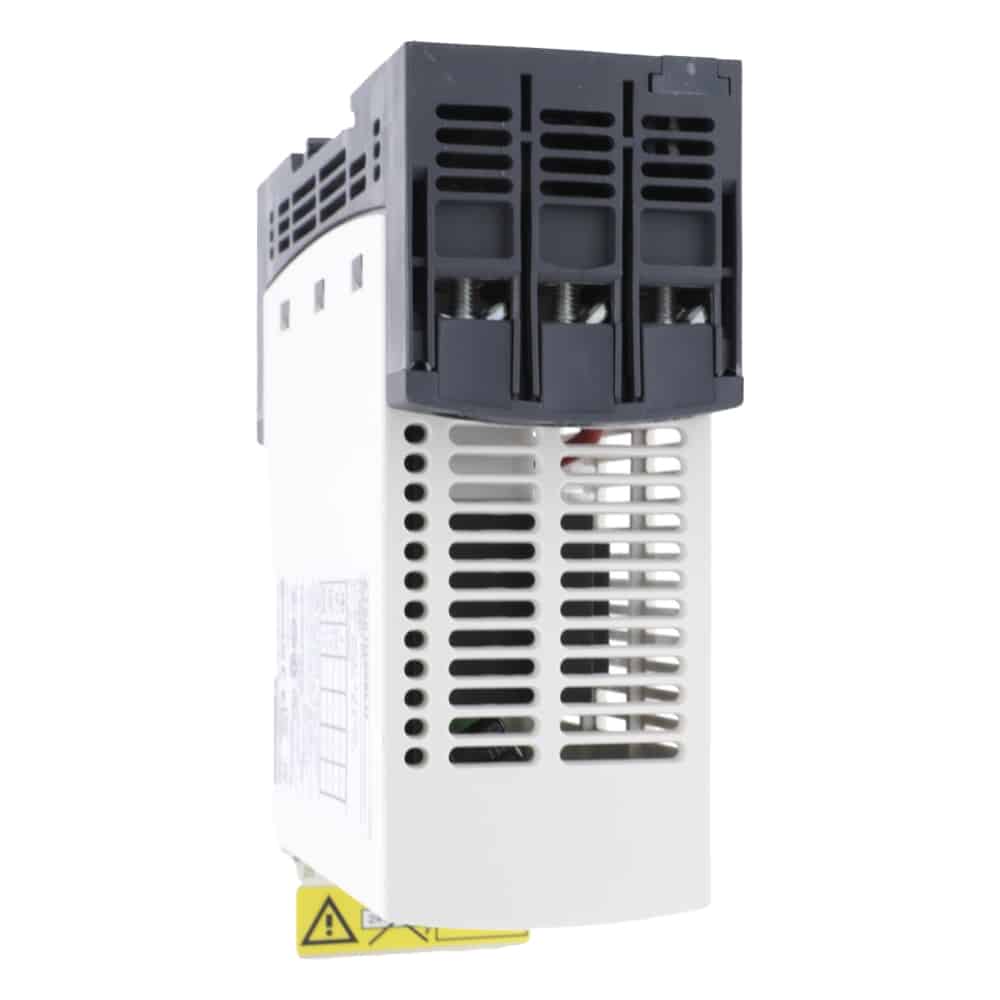

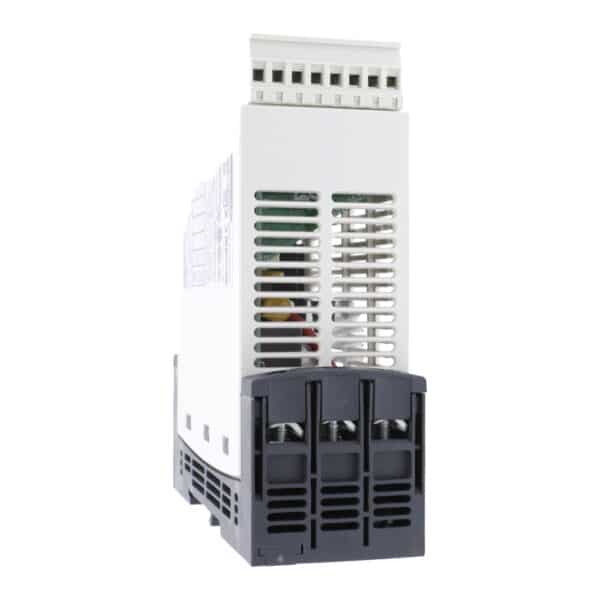

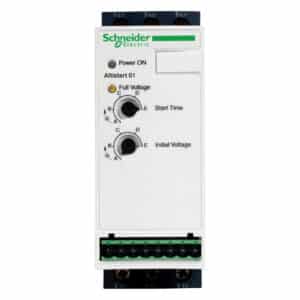

سافت استارتر سه‌فاز3kW اشنایدرATS01N206QN

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی های فنی سافت استارتر اشنایدر ATS01N206QN

  • اهداف و کاربرد

سافت استارتر اشنایدر کد ATS01N206QN یکی از تجهیزات راه‌اندازی موتوری است که با هدف راه‌اندازی موتورهایی که به صورت غیرسنکرون کار می‌کنند مورد استفاده قرار می‌گیرد. هدف اصلی از به کارگیری سافت استارتر در موتورهای الکتریکی شروع کار و توقف موتور به صورت نرم با افزایش یا کاهش تدریجی دور یا سرعت چرخش قسمت دوار موتور می‌باشد. این کار باعث جلوگیری از بروز جریان‌های راه‌اندازی شدید و افت ولتاژ در شبکه و سایر آسیب‌های ناشی از کلیدزنی و راه اندازی مستقیم موتورها شده و از تجهیزات حفاظتی و سایر تجهیزات مدار و شبکه محافظت می‌نماید.

این دسته از سافت استارترها در صنعت با نام کوتاه ATS01 شناخته می‌شوند که در رنج عملکردی و تولیدی Altistart 01 قابل بهره‌برداری می‌باشند. به طور اختصاصی از این سافت استارتر برای وصل به موتورها و راه‌اندازی ماشین‌های ساده استفاده می‌شود.

  • مشخصات ولتاژ و جریان و فرکانس

برای سافت استارتر ATS01N206QN ولتاژ تغذیه با مقادیر نامی 380 تا 415 ولت مشخص شده است. ولتاژ تغذیه به طور کلی برای این دستگاه از 342 ولت تا 456 ولت معین شده است. ولتاژ خروجی نیز حداکثر تا بیشترین مقدار ولتاژ تغذیه نامی می‌باشد.

جریان نامی راه‌انداز در این وسیله برابر 6 آمپر است. در صورتی که موتور در بار نامی کار کند جریان مصرفی آن 30 آمپر خواهد بود.

این سافت استارتر برای راه اندازی با برق AC و DC دارای خروجی‌‎های مجزایی است که هر کدام در رنج خاصی مورد بهره برداری قرار می‌گیرند. جریان خروجی‌های مجزای سافت استارتر ATS01N206QN در رنج DC-13 برابر 2 آمپر و در رنج AC-15 برابر 3 آمپر است.

فرکانس تغذیه این وسیله در شبکه‌های مختلف 50 تا 60 هرتز است. حداقل فرکانس قابل اعمال 47.5 و حداکثر مقدار آن 63 هرتز برای این دستگاه می‌باشد.

  • مشخصات توان موتور

سافت استارتر اشنایدر کد ATS01N206QN با توجه به سطح ولتاژ و نوع شبکه اعم از سه‌فاز یا تکفاز بودن برای موتور‌های با توان مختلف قابل استفاده است. به طور کلی از ولتاژ 380 ولت سه‌فاز تا 415 ولت سه‌فاز برای موتورهای با توان الکتریکی 1.5 تا 3 کیلووات قابل استفاده است.

برای رنج AC-3 نیز توان موتور متصل به سافت استارتر ATS01N206QN بین 1.1 تا 3 کیلووات در ولتاژ 380 تا 440 ولت است.

  • راه‌اندازی

با توجه به اینکه راه‌اندازی موتور از لحاظ ایمنی تجهیزات که قبلا اشاره شد دارای اهمیت ویژه‌ای است، نوع راه‌اندازی و پارامترها و کمیت‌های مرتبط با آن نیز قابل توجه و مهم است. از این رو در انتخاب سافت استارتر، نوع موتور، نوع شبکه و هدف و حساسیت سیستم تعیین کننده خواهد بود.

مواردی از قبیل نوع راه‌اندازی، گشتاور راه‌اندازی، و زمان راه‌اندازی دارای اهمیت ویژه‌ای در انتخاب سافت استارتر هستند. پارامتر‌های گفته شده برای توقف موتور نیز مورد توجه قرار می‌گیرند.

نوع راه‌اندازی سافت استارتر اشنایدر کد ATS01N206QN به روش رمپ ولتاژ می‌باشد. به این صورت که ولتاژ ورودی موتور به صورت تدریجی یا خزشی افزایش یافته و تا رسیدن موتور به دور نامی ادامه می‌یابد.

زمان راه‌اندازی نیز همان مدت زمان افزایش تدریجی ولتاژ در زمان راه‌اندازی موتور است. این زمان در سافت استارتر ATS01N206QN از 1 تا 10 ثانیه با قابلیت تنظیم بوده و با توجه به نوع سیستم و هدف آن انتخاب و تنظیم می‌شود.

علاوه بر راه اندازی که به واسطه افزایش تدریجی سرعت شناخته می‌شود برای توقف نیز کاهش تدریجی سرعت موتور اعمال می‌گردد. زمان کاهش سرعت نیز از 1 تا 10 ثانیه قابل تنظیم می‌باشد.

گشتاور راه‌اندازی موتور هنگام راه‌اندازی با این سافت استارتر بین 30 تا 80 درصد گشتاور راه‌ندازی مستقیم آن خواهد بود.

  • شرایط محیطی

برای حفاظت دستگاه سافت استارتر ATS01N206QN درجه حفاظت آن در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت با مشخصه IP20 نشان داده می‌شود.

رطوبت نسبی محیط پیرامون این دستگاه باید بین 5 تا 95 درصد بوده و شرایط عدم تراکم رطوبت یا عدم چکیدن آب روی دستگاه فراهم شده باشد.

دمای مناسب محیط برای شرایط عملیاتی و بهره‌برداری سافت استارتر ATS01N206QN بین 10- درجه تا 50 درجه سانتی‌گراد و دمای مناسب برای نگهداری یا انبار این وسیله 25- تا 70 درجه سانتی‌گراد می‌باشد.

سوالات متداول

جزییات محصول

نوع محصول

سافت استارتر

کاربرد

موتورهای آسنکرون

کاربرد خاص

ماشین ساده

نام کوتاه

ATS01

فاز

3 فاز

ولتاژ تغذیه نامی

380 تا 415 ولت

توان موتور (کیلووات)

3 کیلووات در 380 تا 415 ولت 3 فاز
1.5کیلووات در 380 تا 415 ولت 3 فاز
2.2 کیلووات در 380 تا 415 ولت 3 فاز

جریان نامی راه انداز

6 آمپر

دسته بندی کاربردی

AC-53B مطابق با استاندارد EN/IEC 60947-4-2

جریان مصرفی

30 آمپر در بار نامی

نوع راه اندازی

راه اندازی با رمپ ولتاژ

تلفات توان

64 وات در حالت گذرا
4 وات در بار کامل و پایان راه اندازی

سبک مونتاژ

هیت سینک

عملکردهای در دسترس

بای پس یکپارچه

محدوده ولتاژ تغذیه

342 تا 456 ولت

فرکانس تغذیه

50 تا 60 هرتز

فرکانس شبکه

47.5 تا 63 هرتز

ولتاژ خروجی

حداکثر تا ولتاژ منبع تغذیه

ولتاژ مدار کنترل

پیش بینی شده در استارتر

زمان راه اندازی

1 s / 100
5 s / 20
10 s / 10
قابل تنظیم از 1 تا 10 ثانیه

زمان کاهش سرعت

قابل تنظیم از 1 تا 10 ثانیه

گشتاور راه اندازی

30 تا 80 درصد گشتاور راه اندازی مستقیم

نوع ورودی مجزا

ورودی منطقی (LI1, LI2, BOOST)
توقف، اجرا و تقویت عملکردهای راه اندازی تا 8 میلی‌آمپر و 27 کیلواهم

ولتاژ ورودی مجزا

24 تا 40 ولت

شرط ورودی مجزا

LI1, LI2, BOOST مثبت
در حالت صفر: کمتر از 5 ولت و تا 0.2 میلی‌آمپر در وضعیت 1: بالای 13 ولت و حداقل 0.5 میلی‌آمپر

جریان خروجی مجزا

2 آمپر DC-13
3 آمپر AC-15

نوع خروجی مجزا

خروجی منطقی کلکتور باز LO1 سیگنال پایان راه اندازی
خروجی رله‌ای R1A, R1C نرمال باز

ولتاژ خروجی مجزا

24 ولت (محدوده ولتاژ: 6 تا 30 ولت) کلکتور باز منطقی

حداقل جریان سوئیچینگ

10 میلی‌آمپر در 6 ولت DC برای خروجی رله‌ای

حداکثر جریان سوئیچینگ

خروجی رله‌ای: 2 آمپر در 250 ولت AC با ضریب توان 0.5 و L/R = 20 ms بار سلفی
خروجی رله‌ای: 2 آمپر در 30 ولت DC با ضریب توان 0.5 و L/R = 20 ms بار سلفی

نوع نمایش

1 چراغ LED (سبز) برای روشن شدن راه انداز
1 چراغ LED (زرد) برای رسیدن به ولتاژ نامی

گشتاور محکم شدن

0.5 نیوتن متر
1.9 تا 2.5 نیوتن متر

اتصال الکتریکی

ترمینال گیره پیچی 4 میلی‌متری، کابل سخت، 1 تا 10 میلی‌متر مربع، AWG 8 ، مدار قدرت
کانکتور پیچی ، کابل سخت بدون سرکابل، 0.5 تا 2.5 میلی‌متر مربع، AWG 14 ، مدار کنترل
ترمینال گیره پیچی 4 میلی‌متری، کابل سخت، 1 تا 6 میلی‌متر مربع، AWG 10 ، مدار قدرت
کانکتور پیچی، کابل سخت 0.5 تا 1 میلی‌متر مربع، AWG 17، مدار کنترل
کانکتور پیچی ، کابل منعطف با سرکابل، 0.5 تا 1.5 میلی‌متر مربع، AWG 16 ، مدار کنترل
ترمینال گیره پیچی 4 میلی‌متری، کابل منعطف بدون سرکابل، 1.5 تا 10 میلی‌متر مربع، AWG 8 ، مدار قدرت
کانکتور پیچی ، کابل منعطف بدون سرکابل، 0.5 تا 2.5 میلی‌متر مربع، AWG 14 ، مدار کنترل
ترمینال گیره پیچی 4 میلی‌متری، کابل منعطف با سرکابل، 1 تا 6 میلی‌متر مربع، AWG 10 ، مدار قدرت
ترمینال گیره پیچی 4 میلی‌متری، کابل منعطف بدون سرکابل، 1.5 تا 6 میلی‌متر مربع، AWG 10 ، مدار قدرت
کانکتور پیچی ، کابل منعطف بدون سرکابل، 0.5 تا 1.5 میلی‌متر مربع، AWG 16 ، مدار کنترل

نشان

CE

موقعیت بهره برداری

عمودی

ارتفاع

124 سانتی‌متر

عرض

45 سانتی‌متر

عمق

131 سانتی ‌متر

وزن

0.42 کیلو گرم

کد سازگاری

ATS01N2

رنج توان موتور (AC-3)

1.1…2 kW at 380…440 V 3 phases
2.2…3 kW at 380…440 V 3 phases
1.1 تا 2 کیلووات در 380 تا 440 ولت 3 فاز
2.2 تا 3 کیلووات در 380 تا 440 ولت 3 فاز

نوع راه انداز موتور

راه انداز نرم

استانداردها

EN/IEC 60947-4-2

گواهینامه‌ها

UL
CSA
GOST
C-Tick
CCC

درجه حفاظت IP

IP20

درجه آلودگی

درجه 2 مطابق با استاندارد EN/IEC 60947-4-2

مقاومت در لرزش

1 gn 13…150 Hz)EN/IEC 60068-2-6
1.5 mm peak to peak 3…13 Hz)EN/IEC 60068-2-6

مقاومت در ضربه

15 gn برای 11 ms مطابق با استاندارد EN/IEC 60068-2-27

رطوبت نسبی

5 تا 95 درصد بدون تراکم و چکیدن آب مطابق با استاندارد EN/IEC 60068-2-3

دمای محیط برای بهره برداری

10- تا 50 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

25- تا 70 درجه سانتی‌گراد

ارتفاع عملیاتی نسبت به سطح دریا

1000 متر
