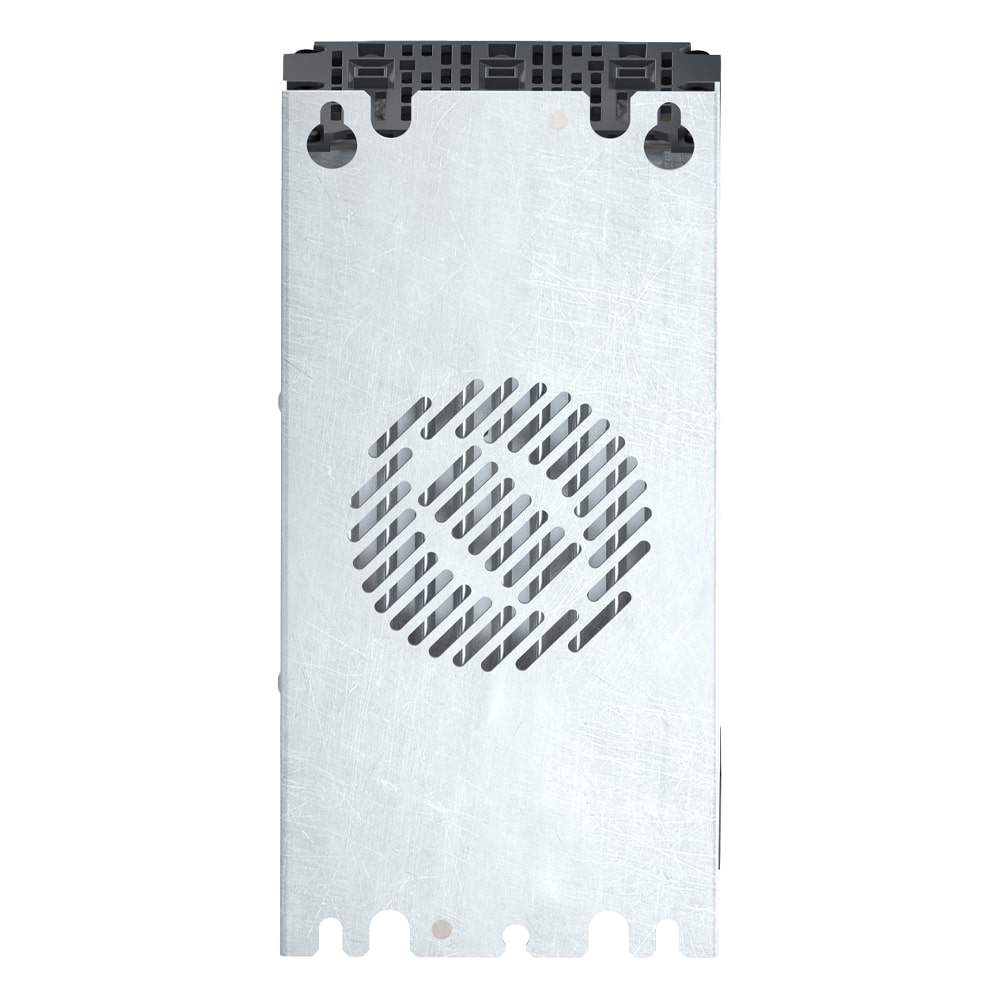

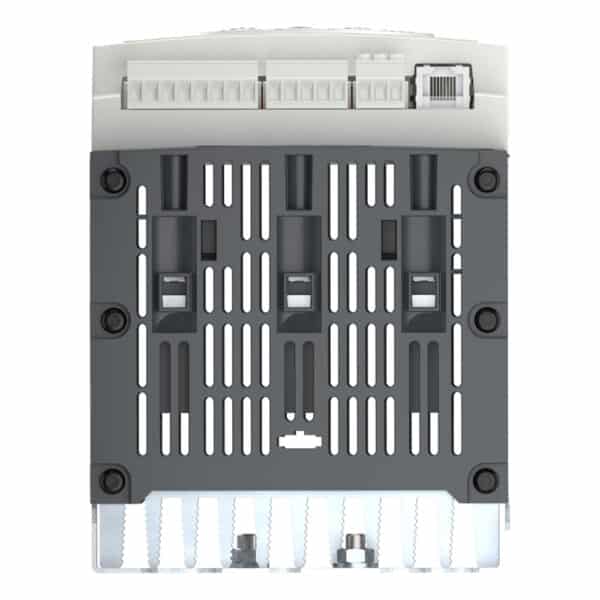

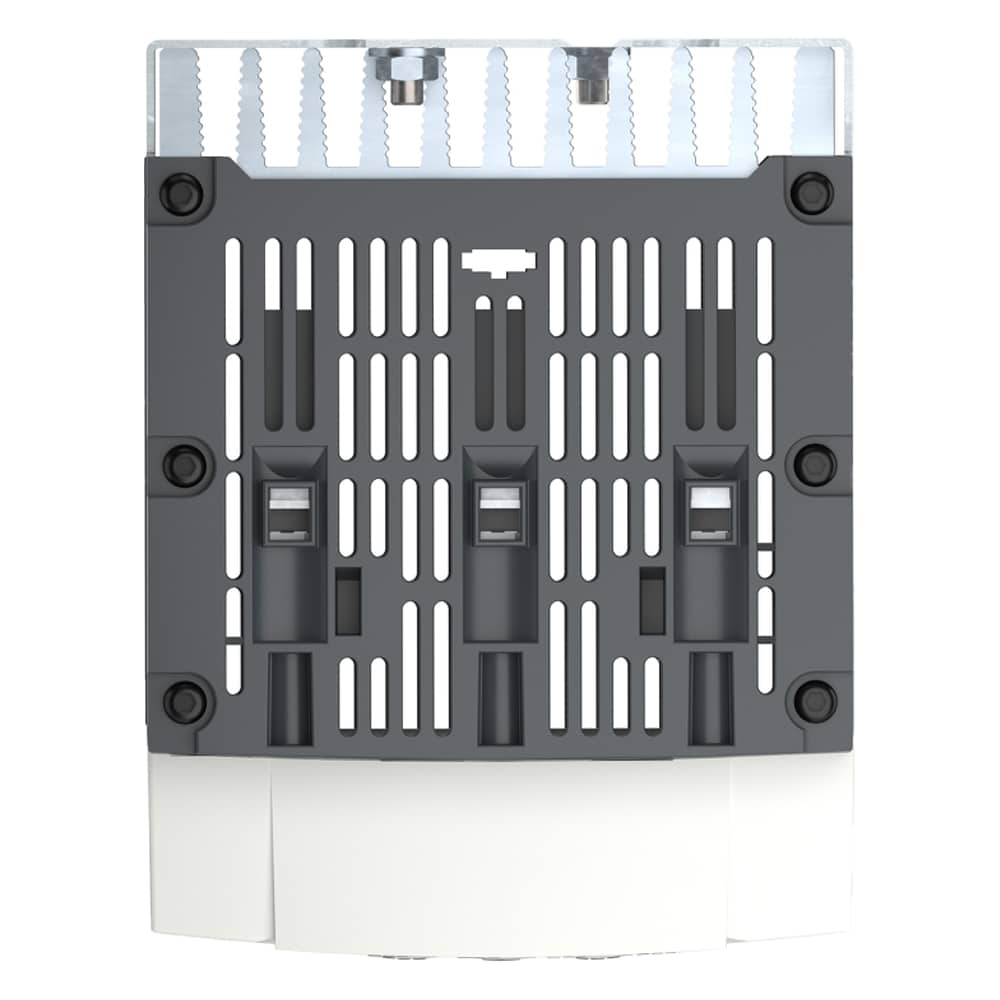

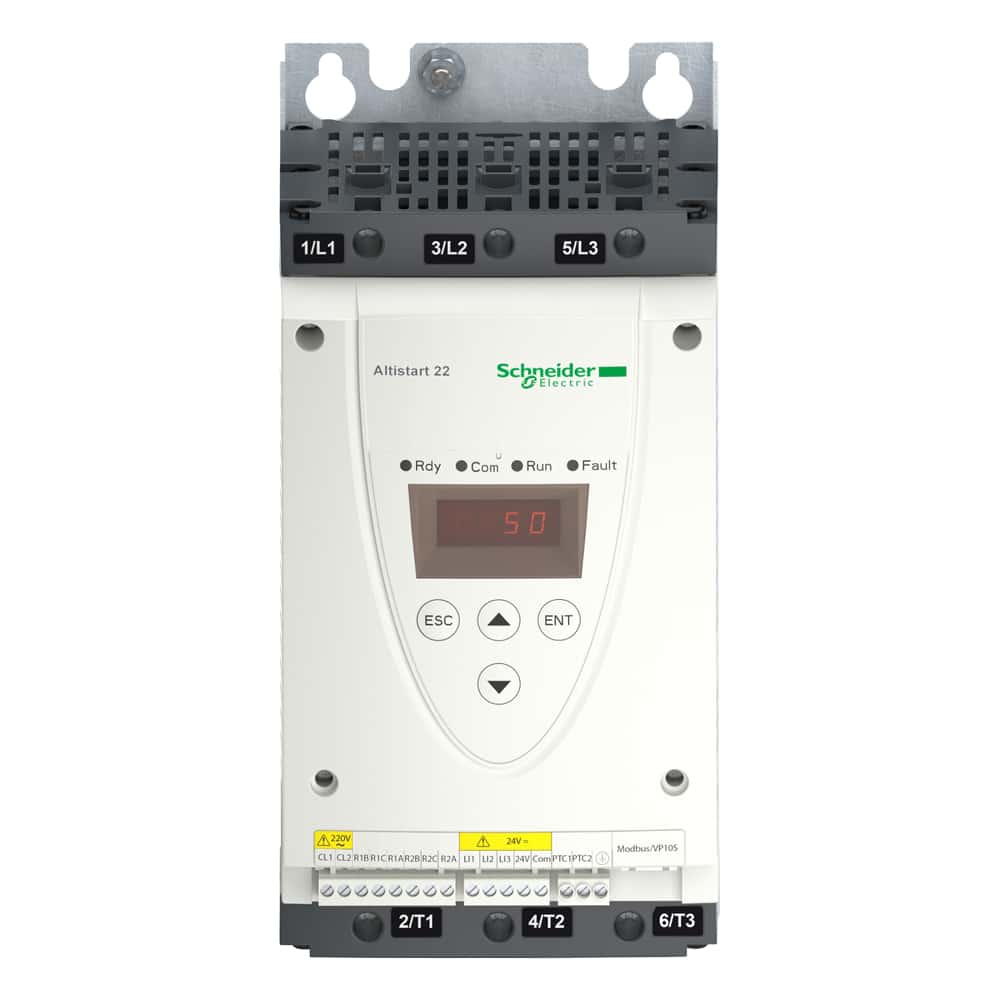

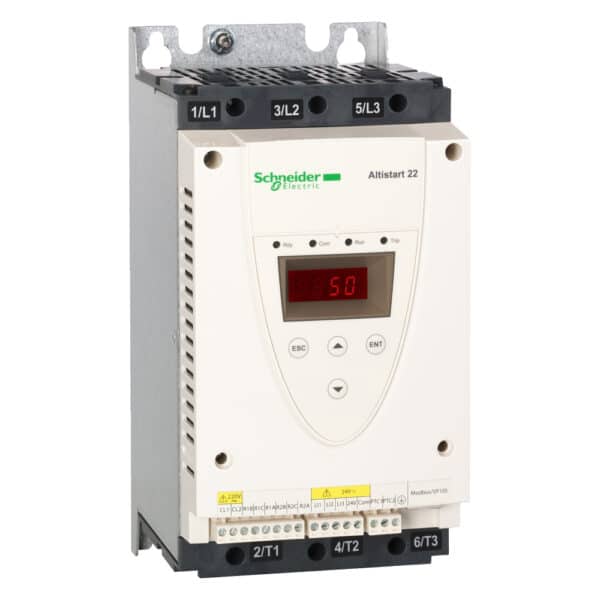

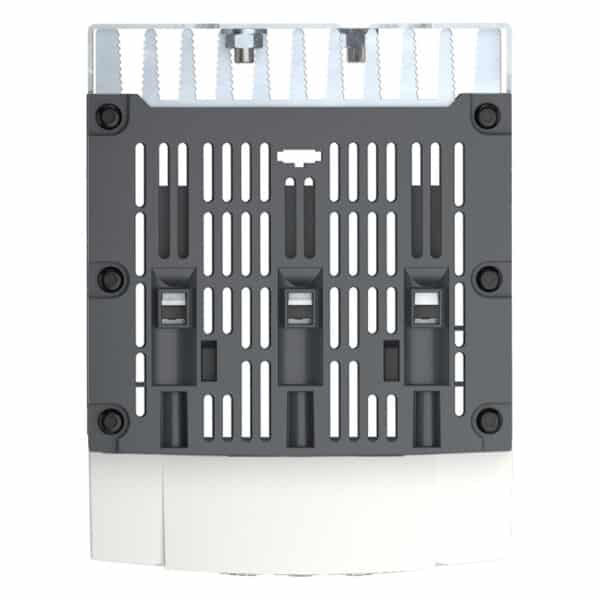

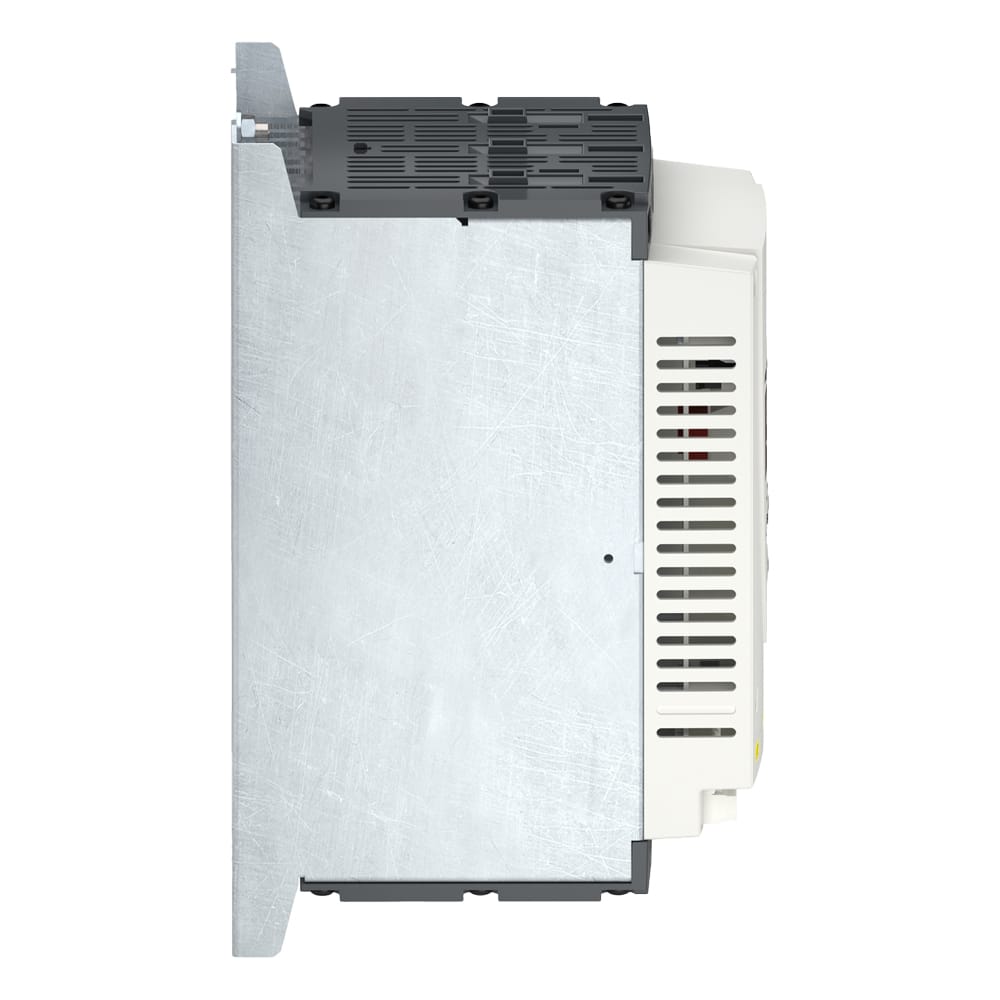

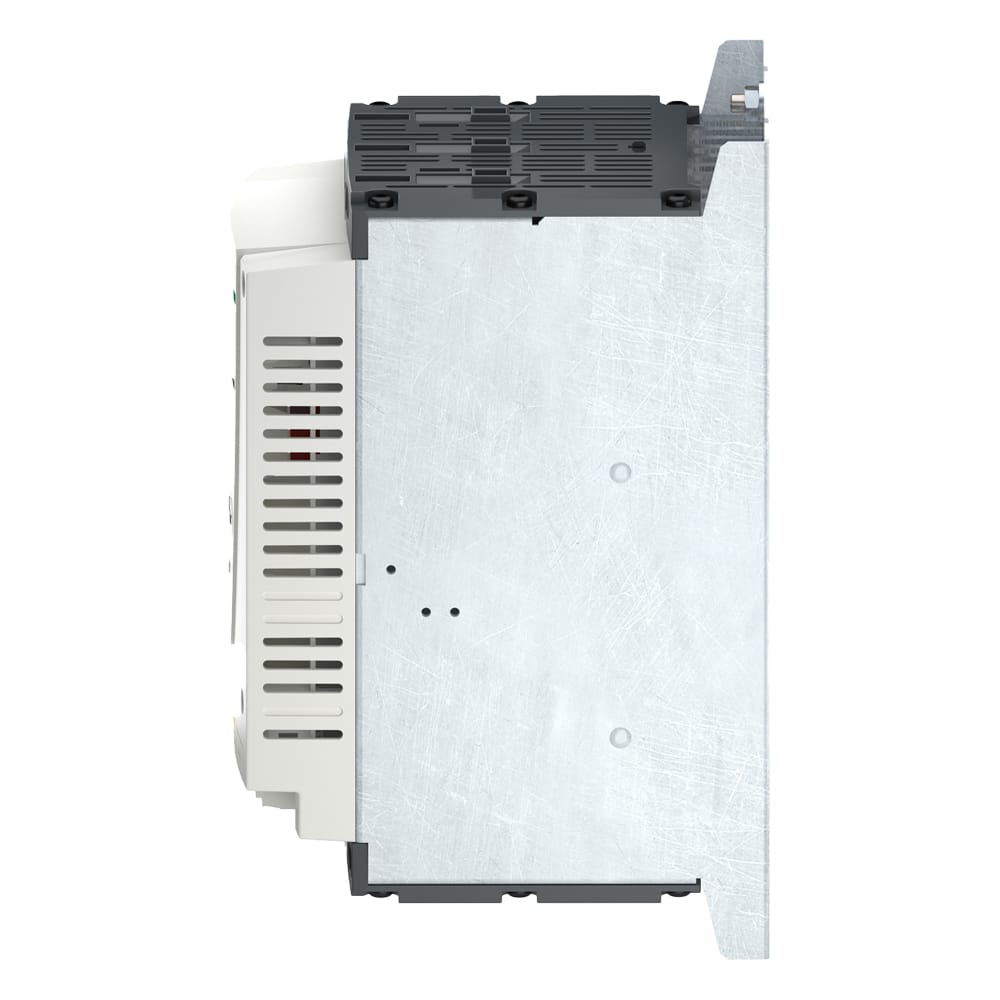

سافت استارتر تکفاز/سه‌فاز 4-7.5 kW اشنایدر ATS22D17Q

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

سوالات متداول

جزییات محصول

نوع محصول

سافت استارتر

کاربرد

موتورهای آسنکرون

کاربرد اختصاصی

پمپ و فن

تعداد فاز

3 فاز

ولتاژ تغذیه

230 تا 440 ولت

توان موتور (کیلووات)

4 کیلووات در 230 ولت
7.5 کیلووات در 400 ولت
7.5 کیلووات در 440 ولت

جریان تنظیمات کارخانه

14.8 آمپر

تلفات توان

39 وات

دسته بندی کاربردی

AC-53A

نوع راه اندازی

راه اندازی با کنترل گشتاور (جریان محدود شده تا 3.5 برابر جریان نامی)

جریان نامی راه انداز

17 آمپر برای اتصال به خط تغذیه موتور

درجه حفاظت IP

IP20

سبک مونتاژ

هیت سینک

دسترسی

بای پس یکپارچه

محدوده ولتاژ تغذیه

195 تا 484 ولت

فرکانس تغذیه

50 تا 60 هرتز

فرکانس شبکه

45 تا 66 هرتز

اتصال دستگاه

خط تغذیه موتور
اتصال به ترمینال مثلث موتور

ولتاژ مدار کنترل

230 ولت

مصرف مدار کنترل

20 وات

تعداد خروجی مجزا

2

نوع خروجی مجزا

خروجی رله‌ای R1، 230 ولت، عملکردهای اجرا، آلارم، تحریک، توقف، عدم توقف، راه اندازی، آماده، باز/بسته
خروجی رله‌ای R2، 230 ولت، عملکردهای اجرا، آلارم، تحریک، توقف، عدم توقف، راه اندازی، آماده، باز/بسته

حداقل جریان سوئیچینگ

100 میلی‌آمپر در 12 ولت DC (خروجی رله‌ای)

حداکثر جریان سوئیچینگ

5 آمپر در AC و DC
2 آمپر در AC و DC

تعداد ورودی مجزا

3

نوع ورودی مجزا

(LI1, LI2, LI3) logic, 5 mA 4.3 kOhm

ولتاژ ورودی مجزا

24 تا 30 ولت

جریان خروجی

0.4 تا 1 برابر جریان نامی راه انداز (قابل تنظیم)

ورودی پراب PTC

750 اهم

پروتکل پورت ارتباطی

Modbus

نوع کانکتور

1RJ45

لینک داده ارتباطی

Serial

اینترفیس فیزیکی

RS485 multidrop

نرخ انتقال داده

4800، 9600 یا 19200 بیت بر ثانیه

دستگاه نصب شده

31

نوع حفاظت

خطای فاز: خط
حفاظتی حرارتی: موتور
حفاظت حرارتی: راه انداز

نشان

CE

خنک کنندگی

اجباری

موقعیت بهره برداری

عمودی

ارتفاع

265 میلی متر

عرض

130 میلی متر

عمق

169 میلی متر

وزن خالص

7 کیلوگرم

رنج توان موتور AC-3

4 تا 6 کیلووات در 200 تا 240 ولت 3 فاز
7 تا 11 کیلووات در 380 تا 440 ولت 3 فاز

نوع راه انداز

راه انداز نرم

استانداردها

IEC 60947-4-2

گواهینامه‌ها

UL
GOST
CSA
CCC
C-Tick

مقاومت در لرزش

1gn (f= 13…200 Hz) مطابق با استاندارد IEC 60068-2-6
1.5mm (f= 2…13 Hz) مطابق با استاندارد IEC 60068-2-6

مقاومت در ضربه

15gn برای 11ms مطابق با استاندارد IEC 60068-2-27

سطح نویز

45 دسی بل

درجه آلودگی

سطح 2 مطابق با استاندارد IEC 60664-1

رطوبت نسبی

0 تا 95 درصد بدون تراکم و چکیدن آب مطابق با استاندارد EN/IEC 60068-2-3

دمای محیط برای بهره برداری

10- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

25- تا 70 درجه سانتی‌گراد

ارتفاع عملیاتی نسبت به سطح دریا

تا 2000 متر
