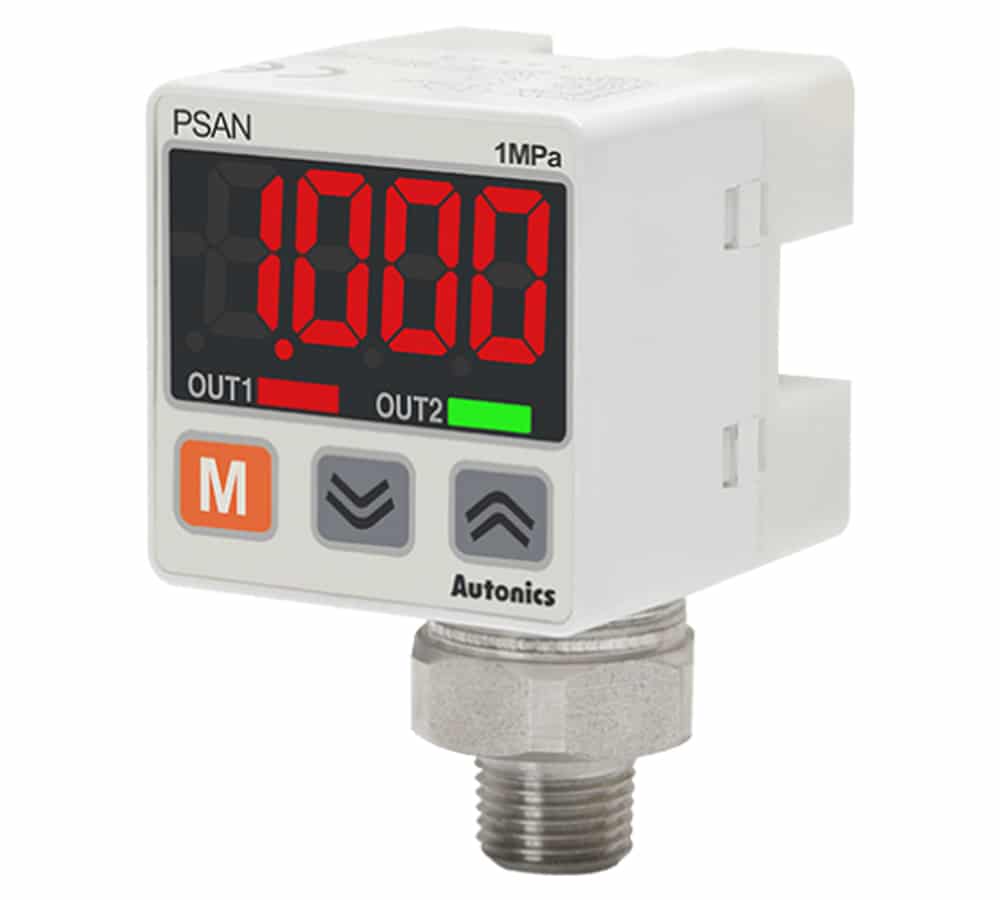

سنسور فشار آتونیکس کد PSAN-L1CA-R1/8

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

سنسورهای فشار آتونیکس کد PSAN-L1CA-R1/8 یکی از نمونه‌های طراحی شده برای اندازه‌گیری فشار هوا، گازهای غیرخورنده و سیالات غیر خورنده در فولاد ضدزنگ 316L هستند. این سنسورها در ولتاژ DC قابل بهره‌برداری بوده و ارتباط آن با کنترل‌کننده‌ها و سایر تجهیزات سیستم به صورت NPN و کلکتور باز برقرار می‌شود.

ویژگی‌های فنی سنسور فشار آتونیکس کد PSAN-L1CA-R1/8

سنسور فشار آتونیکس کد PSAN-L1CA-R1/8 متناسب با پورت فشار R1/8 بوده و در نوع فشار استاندارد به کار گرفته می‌شود. منظور از پورت فشار اتصالات لوله‌ای روی مبدل‌های سنسور است که برای اتصال مبدل به منبع فشار استفاده می‌شود.

سنسور فشار آتونیکس کد PSAN-L1CA-R1/8 قابلیت به کارگیری در رنج فشار نامی 0 تا 1000 کیلوپاسکال را دارد.

این سنسور، فشار اندازه‌گیری شده را در واحدهای کیلوپاسکال (kPa)، بار (bar)، کیلوگرم بر سانتی‌متر مربع (kgf/cm²) و پوند بر اینچ مربع (psi) نمایش می‌دهد.

جنس قاب جلو این سنسور از پلی کربنات، قاب پشت از پلی آمید 6 و پورت فشار نیز از فولاد ضد زنگ می‌باشد.

این سنسور به وسیله کابل به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.

  • مشخصات ولتاژ و جریان

ولتاژ تغذیه سنسور فشار آتونیکس PSAN-L1CA-R1/8 بین 12 تا 24 ولت مستقیم (DC) می‌باشد.

جریان مصرفی با دو نوع خروجی برای این سنسور تعریف می‌شود. برای سنسور با ولتاژ خروجی، مقدار جریان مصرفی برابر 50 میلی‌آمپر و برای نوع جریان خروجی نیز برابر 75 میلی‌آمپر است.

جریان خروجی این سنسور 20 میلی‌آمپر است.

  • سرعت پاسخگویی (عملکرد)

سنسور فشار آتونیکس PSAN-L1CA-R1/8 برای کنترل خروجی با سرعت‌های پاسخگویی مختلفی طراحی شده است. سرعت پاسخگویی این سنسور در مقادیر 2.5، 5، 100 ،500 و 1000 میلی‌ثانیه قابل انتخاب می‌باشد. بنابراین، قابلیت کنترل و اطمینان بیشتری را فراهم می‌کند.

  • مشخصات حفاظتی و شرایط دمایی و شدت نور

سنسور فشار آتونیکس PSAN-L1CA-R1/8 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP40 بر طبق استاندارد IEC تامین شده است.

محدوده دمای عملیاتی این وسیله بین 10- درجه و 50+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 20- تا 60+ درجه سانتی‌گراد تعیین شده است.

رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %30 تا %80 است.

سوالات متداول

جزییات محصول

کد محصول

PSAN-L1CA-R1/8

برند

آتونیکس

کشور سازنده

کره جنوبی

مایع مورد استفاده

هوا، گاز و سیال بدون خاصیت خورندگی فولاد ضد زنگ 316L

جهت پورت فشار

فیتینگ از پایین

پورت فشار

R1/8

نوع اتصال

کانکتور با کابل 2 متری

نوع فشار

فشار استاندارد

رنج فشار نامی

صفر تا 1000 کیلو پاسکال

واحد فشار قابل نمایش

MPa, kPa, kgf/cm², bar, psi

خروجی کنترلی

کالکتور باز NPN

ورودی / خروجی آپشن

خروجی جریانی 4 الی 20 میلی آمپر DC

منبع تغذیه

12 الی 24 ولت DC

جریان مصرفی

نوع ولتاژ خروجی: حداکثر 50 میلی آمپر
نوع جریان خروجی: حداکثر 75 میلی آمپر

درجه حفاظتی

IP40

هیسترزیس

رنج نمایش حداقل

پاسخ زمانی

قابل انتخاب 2.5 میلی ثانیه، 5 میلی ثانیه، 100 میلی ثانیه، 500 میلی ثانیه، 1000 میلی ثانیه

دمای محیط

10- تا 50 درجه سانتی گراد
انبار: 20- تا 60 درجه سانتی‌ گراد

رطوبت محیط

30 تا 80 درصد
انبار: 30 تا 80 درصد

مواد سازنده

قاب جلو: پلی کربنات
قاب عقب: پلی آمید 6
پورت فشار: SUS304/SUS316L
